Презентация, доклад по физике на тему : Дифракционная решётка
Содержание
- 1. Презентация по физике на тему : Дифракционная решётка
- 2. Слайд 2
- 3. Проанализируйте слайды.Что Вы видите?Что Вы знаете? С какими физическими понятиями Вы сталкиваетесь ?
- 4. Слайд 4
- 5. Слайд 5
- 6. Сформулируйте тему, цель и задачи урока
- 7. Тема урока: «Дифракционная решётка»
- 8. Цель урока : Изучить прибор: дифракционная решётка
- 9. Задачи урока :1.Назначение прибора. 2.Устойство прибора.3. Формула для расчёта величин измеряемые прибором.
- 10. Дифракционная решетка — это спектральный прибор, служащий
- 11. Слайд 11
- 12. NMDCBφφFЭMN = aNC = bПостоянная дифракционной решетки: N
- 13. Формула дифракционнойрешеткиПостоянная дифракционной решетки: N — число штрихов
- 14. yLyd sin φ =m λ
- 15. Применение дифракционной решетки в спектральных приборах; в
- 16. Решите задачуКакой наибольший порядок спектра можно видеть

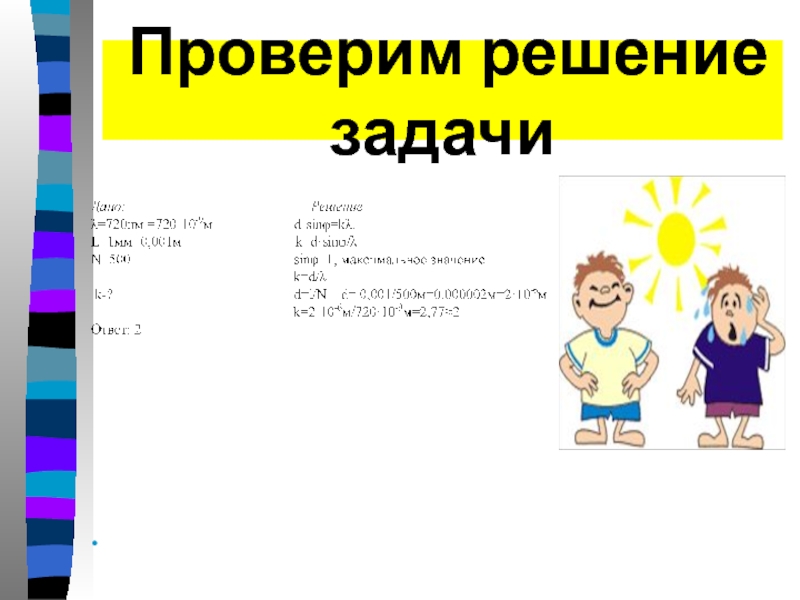

- 17. Проверим решение задачи
- 18. Решите задачуПри помощи дифракционной решётки с периодом
- 19. Проверим решение задачи
- 20. Домашнее задание: Повторить тему: «Оптика»
- 21. Рефлексия
- 22. Спасибо за внимание!
- 23. Слайд 23
Проанализируйте слайды.Что Вы видите?Что Вы знаете? С какими физическими понятиями Вы сталкиваетесь ?
Слайд 3Проанализируйте слайды.
Что Вы видите?
Что Вы знаете?
С какими физическими понятиями Вы
сталкиваетесь ?
Слайд 9 Задачи урока :
1.Назначение прибора.
2.Устойство прибора.
3. Формула для расчёта
величин
измеряемые прибором.
измеряемые прибором.

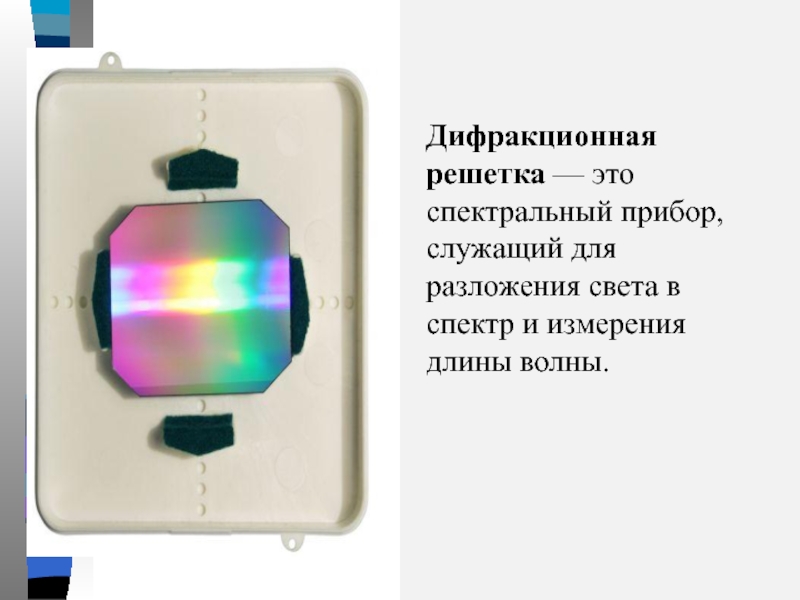

Слайд 10Дифракционная решетка — это спектральный прибор, служащий для разложения света в
спектр и измерения длины волны.
Слайд 12N
M
D
C
B
φ
φ
F
Э
MN = a
NC = b
Постоянная дифракционной решетки:
N — число штрихов на
единицу длины.
φ — угол дифракции.
Формула дифракционной
решетки

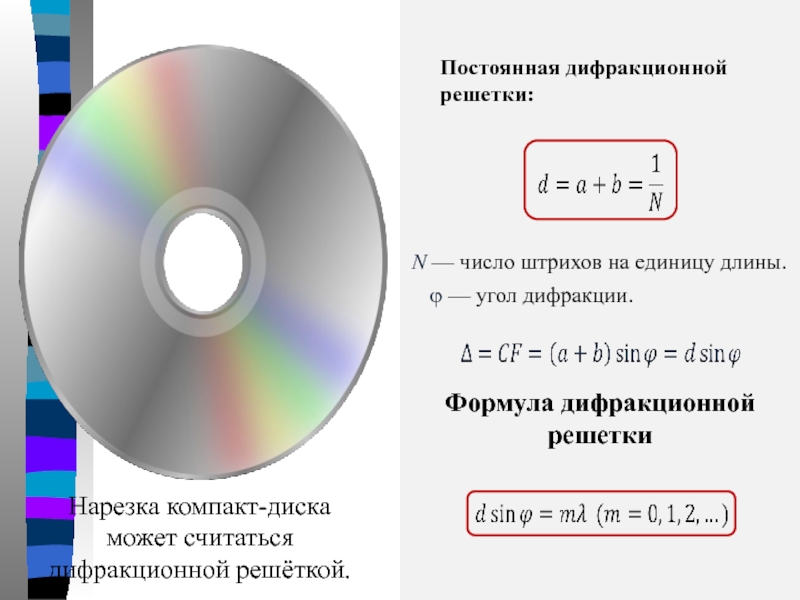

Слайд 13Формула дифракционной
решетки
Постоянная дифракционной решетки:
N — число штрихов на единицу длины.
φ —
угол дифракции.
Нарезка компакт-диска может считаться дифракционной решёткой.

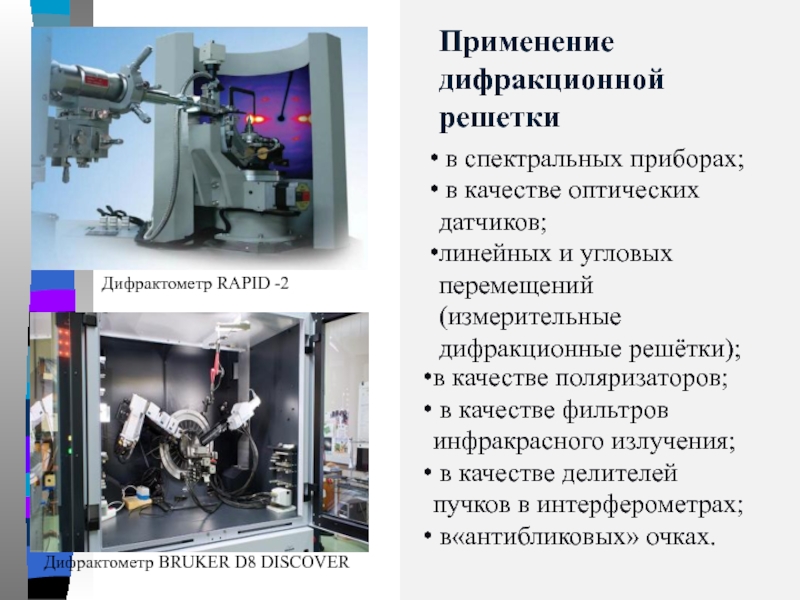

Слайд 15Применение дифракционной решетки
в спектральных приборах;
в качестве оптических датчиков;
линейных и
угловых перемещений (измерительные дифракционные решётки);
в качестве поляризаторов;
в качестве фильтров инфракрасного излучения;
в качестве делителей пучков в интерферометрах;
в«антибликовых» очках.
Дифрактометр RAPID -2
Дифрактометр BRUKER D8 DISCOVER
Слайд 16Решите задачу
Какой наибольший порядок спектра можно видеть в дифракционной решётке, имеющей
500 штрихов на 1мм, при освещении её светом с длиной волны 720 нм?
2
Слайд 18Решите задачу
При помощи дифракционной решётки с периодом 0,02 мм получено первое
дифракционное изображение на расстоянии 3,6 см от центрального и на расстоянии 1.8 м от решётки. Найдите длину световой волны.
2
