Презентация, доклад по физике на тему Барометр-анероид. Атмосферное давление на различных высотах.Манометры

Содержание

Ответим на вопросы:Почему возникает атмосферное давление?Почему атмосферное давление нельзя вычислить по формуле р=ρgh?Почему атмосферное давление действует не только на улице, но и под крышей дома?Расскажите об опыте Торричелли.Каково соотношение 1 мм рт.ст. и 1 Па?Что означает

Слайд 1Барометр – анероид. Атмосферное давление на различных высотах. Манометры.
Выполнила: Тидэ Л.А. учитель

физики МБОУ-СОШ №1, г.Асино
Барометр – анероид. Атмосферное давление на различных высотах. Манометры.Выполнила: Тидэ Л.А. учитель физики МБОУ-СОШ №1, г.Асино

Слайд 2Ответим на вопросы:
Почему возникает атмосферное давление?
Почему атмосферное давление нельзя вычислить по

формуле р=ρgh?
Почему атмосферное давление действует не только на улице, но и под крышей дома?
Расскажите об опыте Торричелли.
Каково соотношение 1 мм рт.ст. и 1 Па?
Что означает запись: «Атмосферное давление равно 780 мм рт. ст.»?
Ответим на вопросы:Почему возникает атмосферное давление?Почему атмосферное давление нельзя вычислить по формуле р=ρgh?Почему атмосферное давление действует не

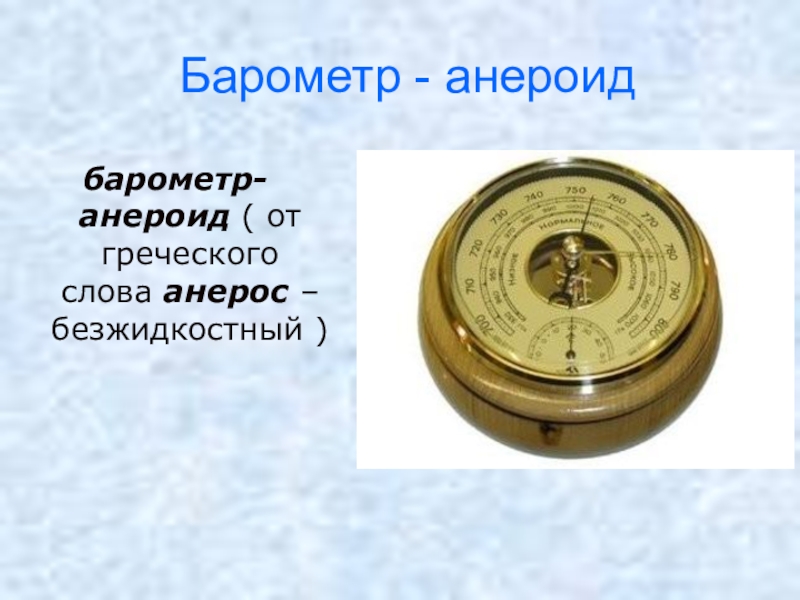

Слайд 3Барометр - анероид
барометр-анероид ( от греческого слова анерос – безжидкостный )

Барометр - анероидбарометр-анероид ( от греческого слова анерос – безжидкостный )

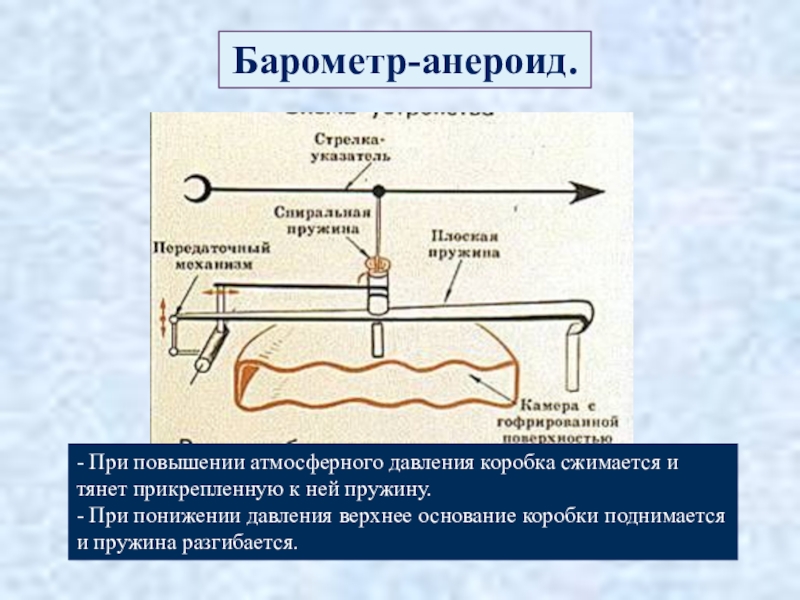

Слайд 4Барометр-анероид.
- При повышении атмосферного давления коробка сжимается и тянет прикрепленную к

ней пружину.
- При понижении давления верхнее основание коробки поднимается и пружина разгибается.
Барометр-анероид.- При повышении атмосферного давления коробка сжимается и тянет прикрепленную к ней пружину. - При понижении давления

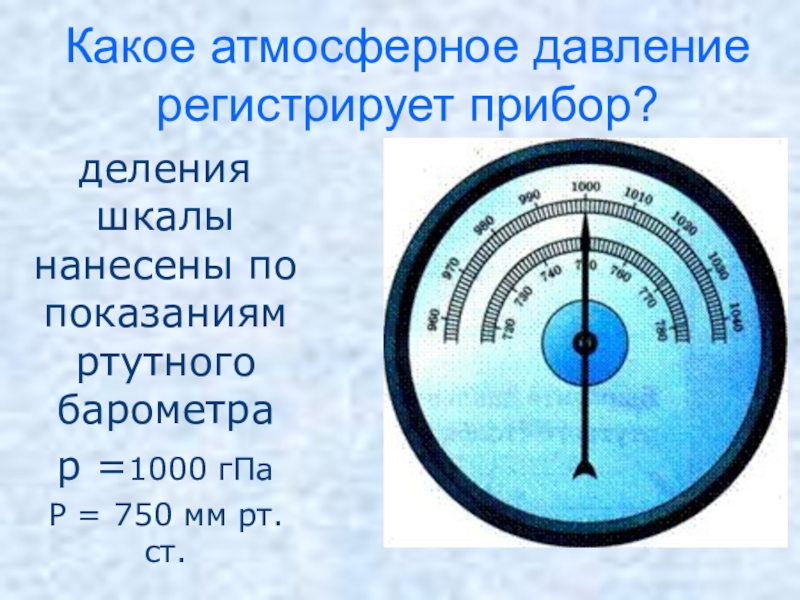

Слайд 5Какое атмосферное давление регистрирует прибор?
деления шкалы нанесены по показаниям ртутного барометра
р

=1000 гПа
Р = 750 мм рт.ст.

Какое атмосферное давление регистрирует прибор?деления шкалы нанесены по показаниям ртутного барометрар =1000 гПаР = 750 мм рт.ст.

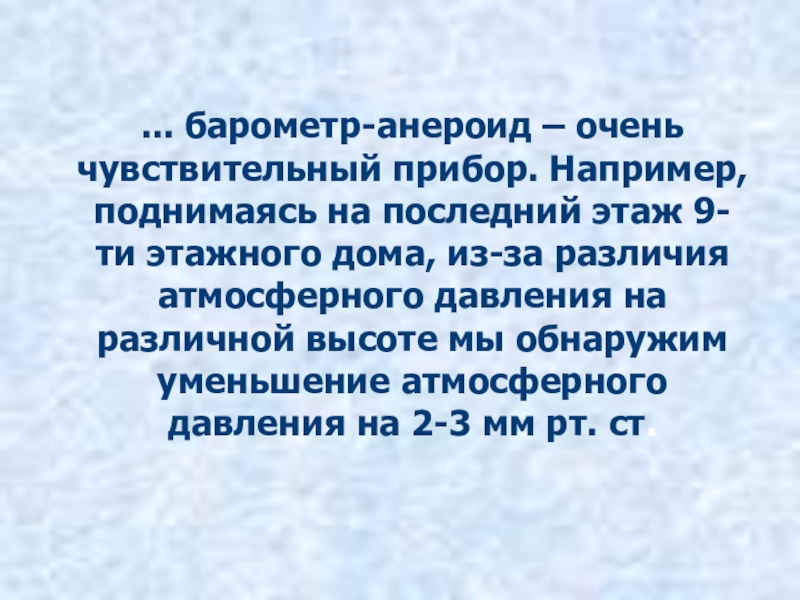

Слайд 6... барометр-анероид – очень чувствительный прибор. Например, поднимаясь на последний этаж

9-ти этажного дома, из-за различия атмосферного давления на различной высоте мы обнаружим уменьшение атмосферного давления на 2-3 мм рт. ст.
... барометр-анероид – очень чувствительный прибор. Например, поднимаясь на последний этаж 9-ти этажного дома, из-за различия атмосферного

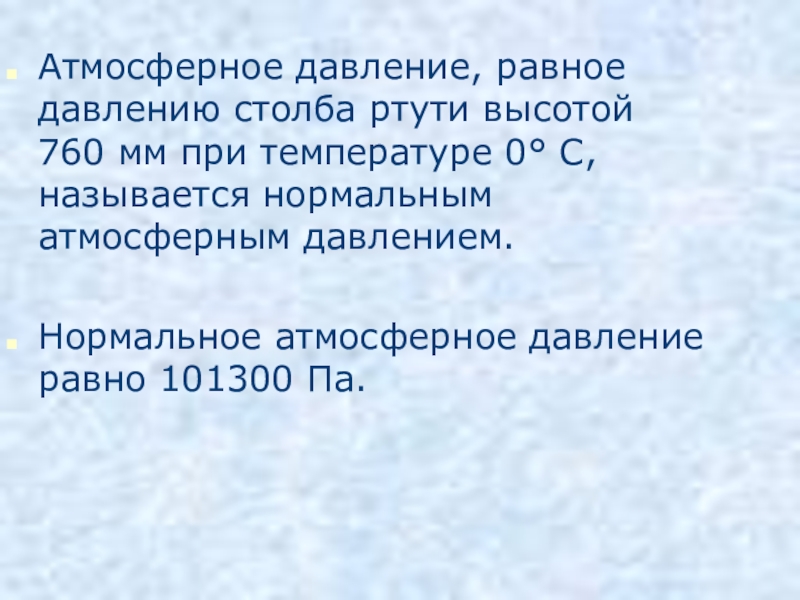

Слайд 7Атмосферное давление, равное давлению столба ртути высотой 760 мм при температуре

0° С, называется нормальным атмосферным давлением.

Нормальное атмосферное давление равно 101300 Па.
Атмосферное давление, равное давлению столба ртути высотой 760 мм при температуре 0° С, называется нормальным атмосферным давлением.Нормальное

Слайд 8




При малых подъемах в среднем на каждые 12 м подъема давление

уменьшается на 1 мм рт.ст.
При малых подъемах в среднем на каждые 12 м подъема давление уменьшается на 1 мм рт.ст.

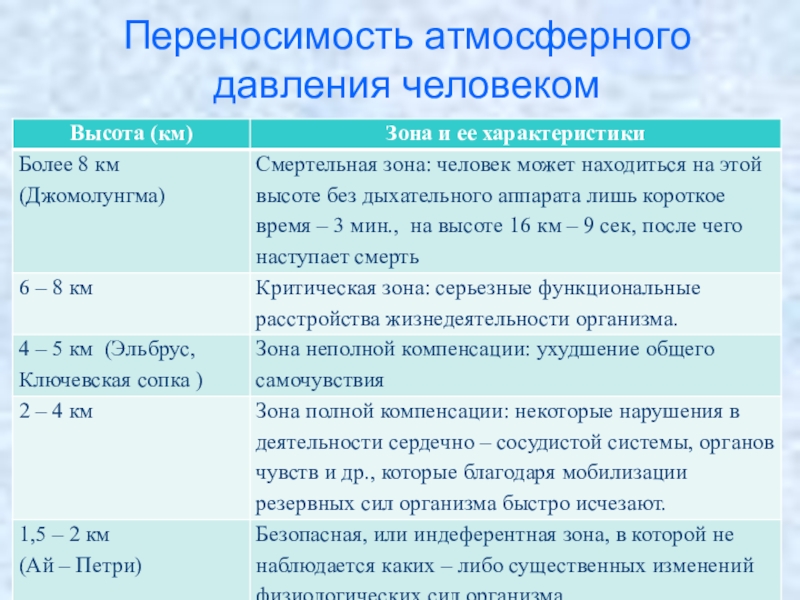

Слайд 9Переносимость атмосферного давления человеком

Переносимость атмосферного давления человеком

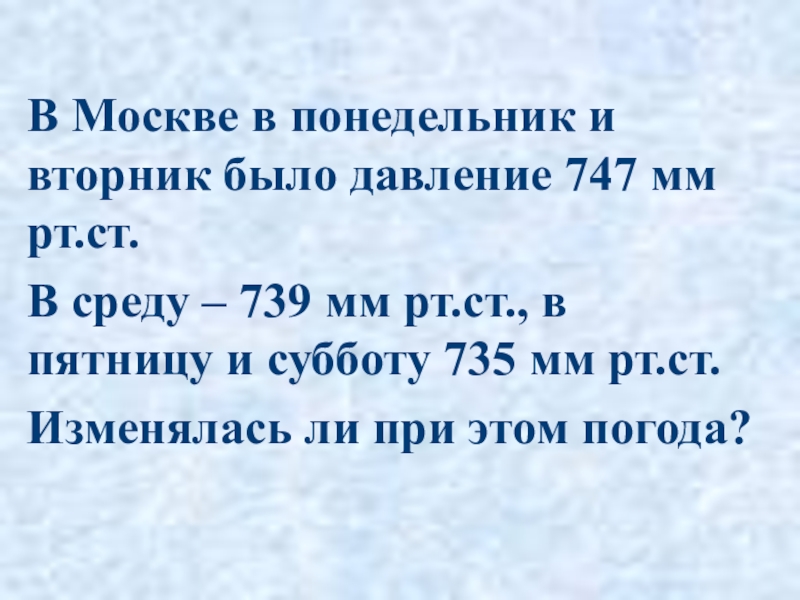

Слайд 10В Москве в понедельник и вторник было давление 747 мм рт.ст.
В

среду – 739 мм рт.ст., в пятницу и субботу 735 мм рт.ст.
Изменялась ли при этом погода?
В Москве в понедельник и вторник было давление 747 мм рт.ст.В среду – 739 мм рт.ст., в

Слайд 11Барометр может служить для определения высоты полета самолета.

Такой барометр называется барометрический

высотомер или альтиметр.

Барометр может служить для определения высоты полета самолета.Такой барометр называется барометрический высотомер или альтиметр.

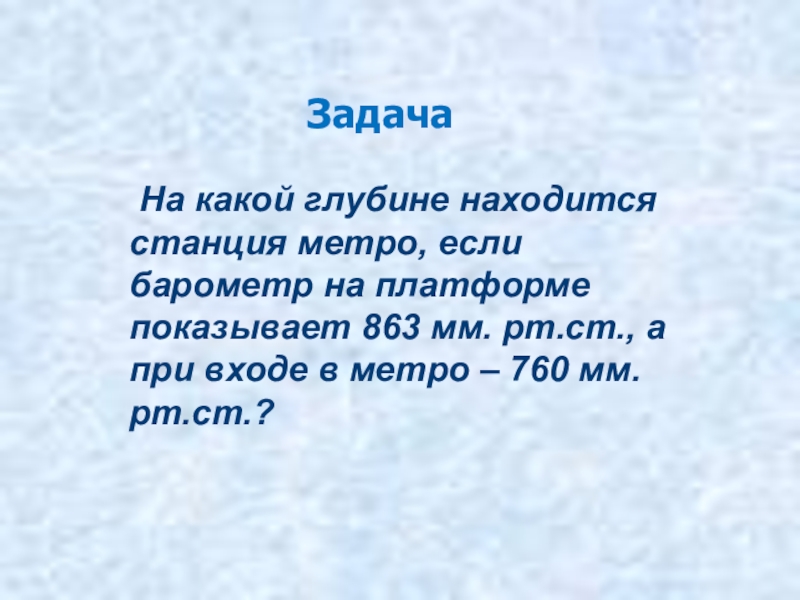

Слайд 12 На какой глубине находится станция метро, если барометр на платформе показывает

863 мм. рт.ст., а при входе в метро – 760 мм.рт.ст.?

Задача

На какой глубине находится станция метро, если барометр на платформе показывает 863 мм. рт.ст., а при входе

Слайд 13Вопросы:
1. Какой прибор для измерения атмосферного давления мы сегодня изучили? Каков

принцип его действия?
2. Какое атмосферное давление называют нормальным?
3. Как объяснить, что атмосферное давление уменьшается с высотой?

Вопросы:1. Какой прибор для измерения атмосферного давления мы сегодня изучили? Каков принцип его действия?2. Какое атмосферное давление

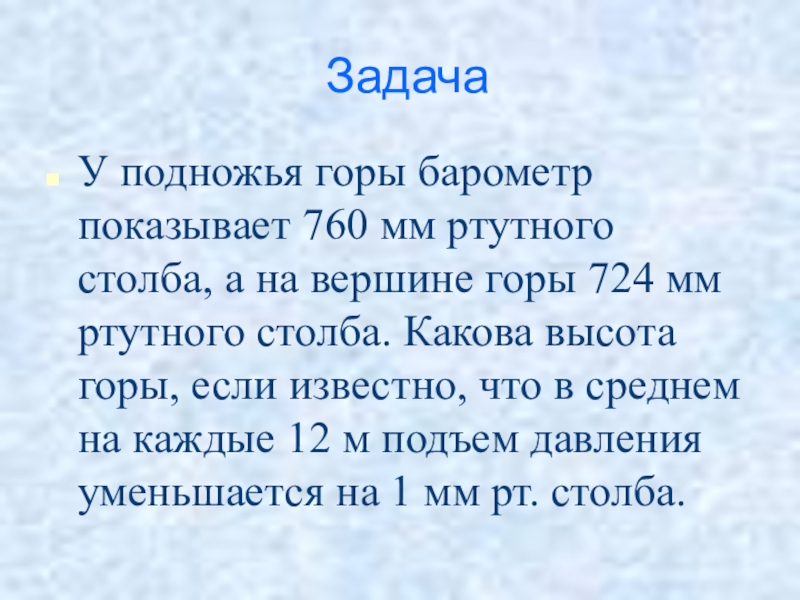

Слайд 14Задача
У подножья горы барометр показывает 760 мм ртутного столба, а на

вершине горы 724 мм ртутного столба. Какова высота горы, если известно, что в среднем на каждые 12 м подъем давления уменьшается на 1 мм рт. столба.
ЗадачаУ подножья горы барометр показывает 760 мм ртутного столба, а на вершине горы 724 мм ртутного столба.

Слайд 15Проверим
(760 – 724) * 12 = 432 м

Проверим(760 – 724) * 12 = 432 м

Слайд 16Действие открытого жидкостного манометра основано на свойстве сообщающихся сосудов и законе

Паскаля.

Жидкостной манометр

Жидкость будет давить на пленку, и уровни жидкости в манометре изменятся.

Действие открытого жидкостного манометра основано на свойстве сообщающихся сосудов и законе Паскаля.Жидкостной манометрЖидкость будет давить на пленку,

Слайд 17Металлический манометр
1 – металлическая трубка, согнутая в дугу;
2 – стрелка;
3 –

зубчатка;
4 – кран;
5 – рычаг.

При изменении давления трубка меняет свое положение. Ее движение передается стрелке через рычаг и зубчатку.

Металлический манометр1 – металлическая трубка, согнутая в дугу;2 – стрелка;3 – зубчатка;4 – кран;5 – рычаг.При изменении

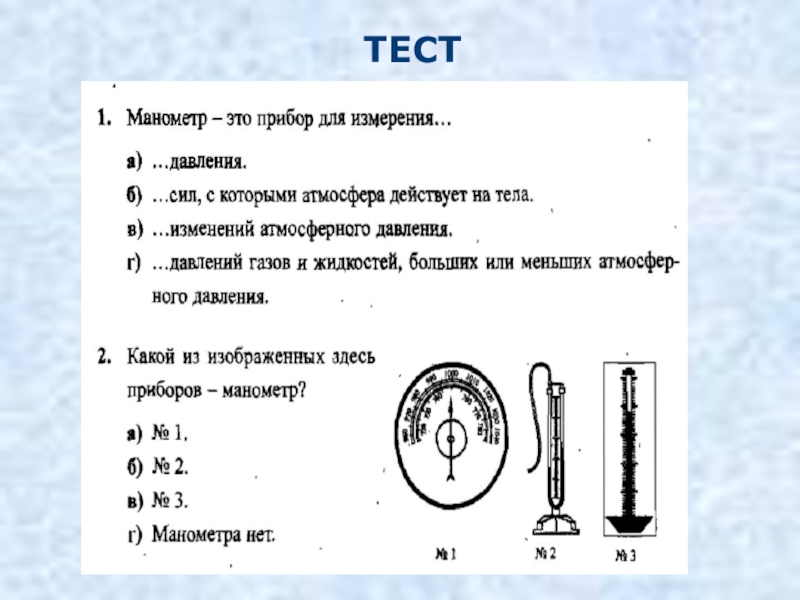

Слайд 18ТЕСТ

ТЕСТ

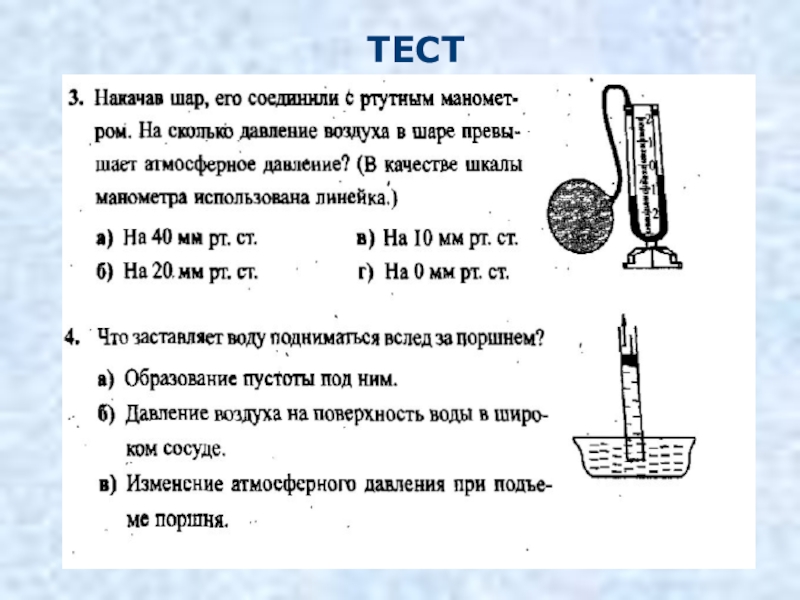

Слайд 19ТЕСТ

ТЕСТ

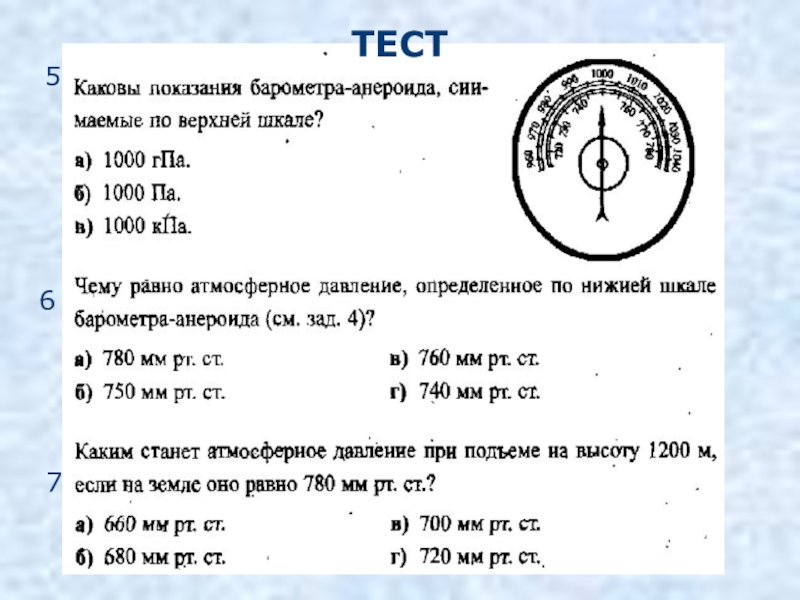

Слайд 20ТЕСТ
5
6
7

ТЕСТ567

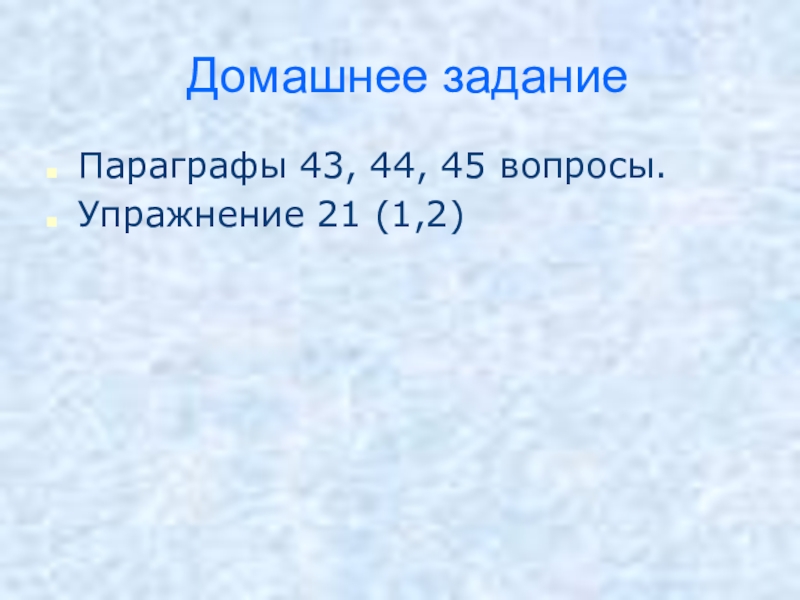

Слайд 21Домашнее задание
Параграфы 43, 44, 45 вопросы.
Упражнение 21 (1,2)

Домашнее заданиеПараграфы 43, 44, 45 вопросы.Упражнение 21 (1,2)
