Презентация, доклад по физике на темаЗакон Ома(8 класс)

Содержание

В любой электрической цепи мы имеем дело с тремя величинами – силой тока, напряжением и сопротивлением.

Слайд 1Закон Ома
для участка
электрической
цепи

Закон Ома для  участка электрической цепи

Слайд 2

В любой электрической цепи мы имеем дело с тремя величинами –

силой тока, напряжением и сопротивлением.
В любой электрической цепи мы имеем дело с тремя величинами – силой тока, напряжением и сопротивлением.

Слайд 3Ом Георг (1787-1854)- немецкий физик.

Ом Георг (1787-1854)- немецкий физик.

Слайд 4
Ом открыл теоретически и подтвердил на опыте закон, выражающий связь между

силой тока в цепи, напряжением и сопротивлением.
Ом открыл теоретически и подтвердил на опыте закон, выражающий связь между силой тока в цепи, напряжением и

Слайд 5
Установим зависимость силы тока от напряжения на опыте. При проведении опыта

сопротивление проводника не меняется.
Установим зависимость силы тока от напряжения на опыте. При проведении опыта сопротивление проводника не меняется.

Слайд 7Схема этой цепи.


V



А

Схема этой цепи.VА

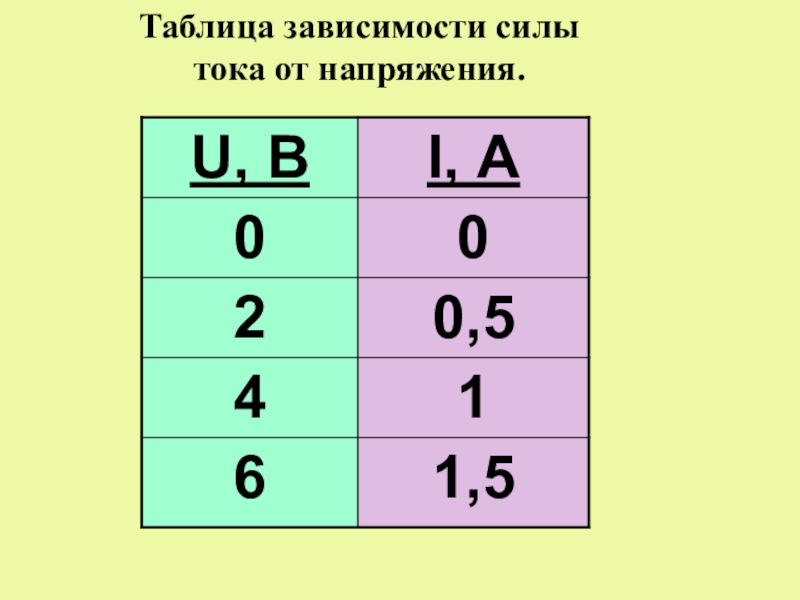

Слайд 8Таблица зависимости силы тока от напряжения.

Таблица зависимости силы тока от напряжения.

Слайд 9График зависимости силы тока от напряжения

График зависимости силы тока от напряжения

Слайд 10
Таким образом, опыт показывает, что сила тока в проводнике прямо пропорциональна

напряжению на концах проводника.
Таким образом, опыт показывает, что сила тока в проводнике прямо пропорциональна напряжению на концах проводника.

Слайд 11
Установим зависимость силы тока от сопротивления. Напряжение на концах проводника будем

поддерживать постоянным.
Установим зависимость силы тока от сопротивления. Напряжение на концах проводника будем поддерживать постоянным.

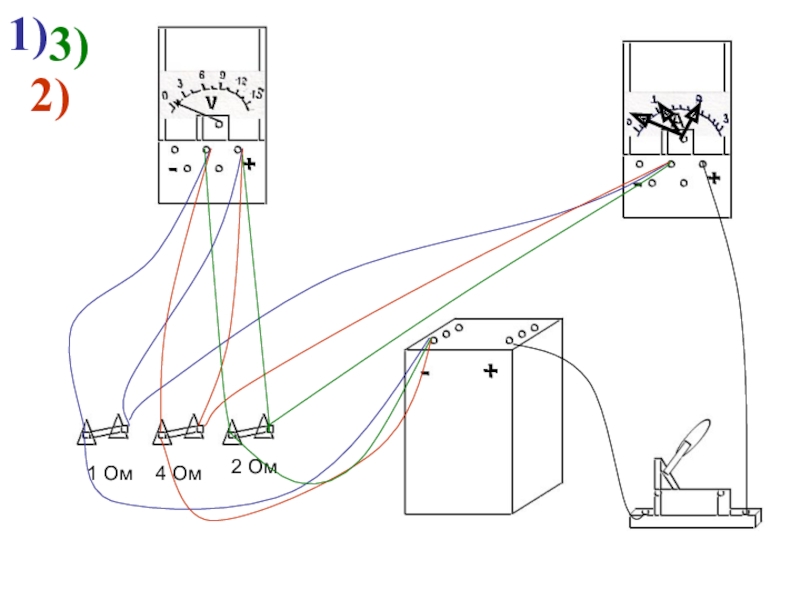

Слайд 121 Ом
4 Ом
2 Ом
1)














2)
3)

1 Ом4 Ом 2 Ом1)2)3)

Слайд 13

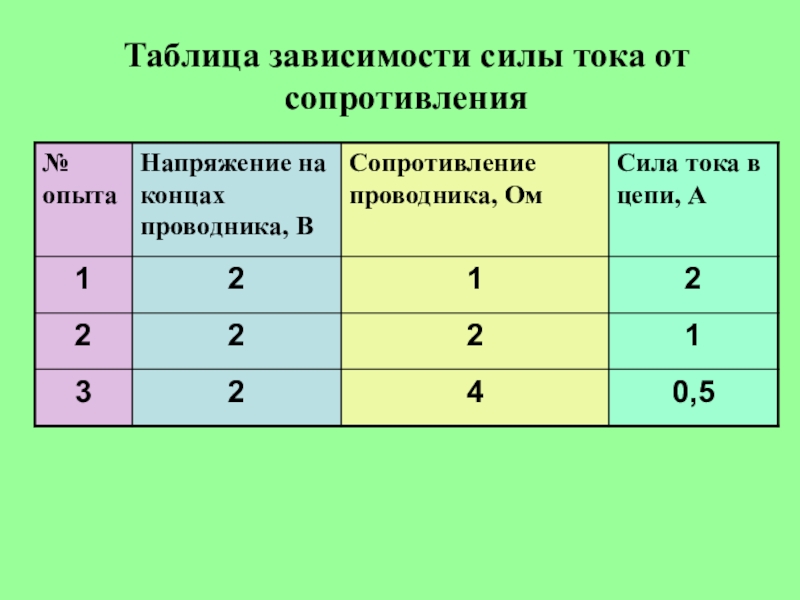

Таблица зависимости силы тока от сопротивления

Таблица зависимости силы тока от сопротивления

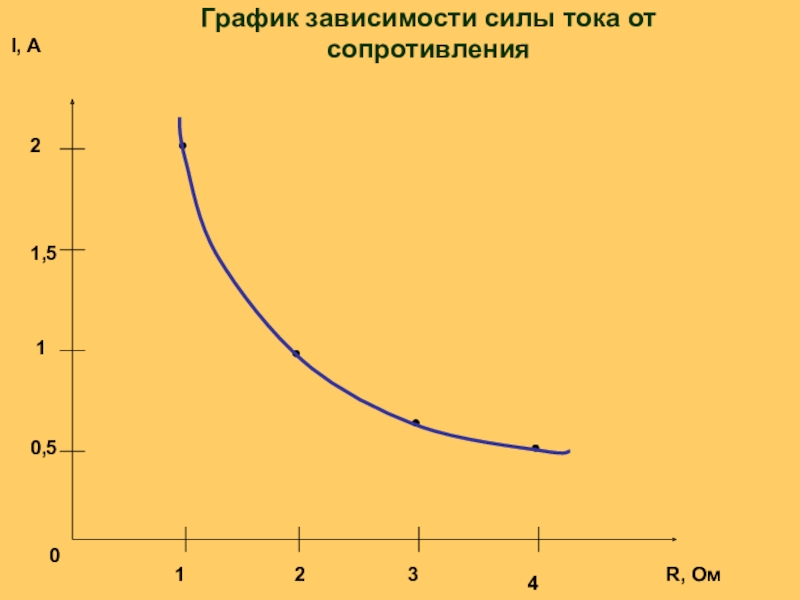

Слайд 140
1
2
3
4
0,5
1
1,5
2





R, Ом
I, А
График зависимости силы тока от сопротивления

012340,511,52R, ОмI, АГрафик зависимости силы тока от сопротивления

Слайд 15
Таким образом, опыт показывает, что сила тока в проводнике обратно

пропорциональна сопротивлению проводника.
Зависимость силы тока от напряжения на концах участка цепи и сопротивления самого участка называется законом Ома по имени немецкого ученого Георга Ома, открывшего этот закон в 1827 г.
Таким образом, опыт показывает, что сила тока в проводнике обратно пропорциональна сопротивлению проводника.Зависимость силы тока от

Слайд 16
Закон Ома:
Сила тока в участке цепи прямо пропорциональна напряжению на концах

этого участка и обратно пропорциональна его сопротивлению.
I=U/R
I - сила тока в участке цепи,
U - напряжение на этом участке,
R - сопротивление участка.
Закон Ома:Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его

Слайд 17
Значение закона Ома
Закон Ома определяет силу тока в электрической цепи

при заданном напряжении и известном сопротивлении.
Он позволяет рассчитать тепловые, химические и магнитные действия тока, так как они зависят от силы тока.
Из закона Ома вытекает, что замыкать обычную осветительную сеть проводником малого сопротивления опасно. Сила тока окажется настолько большой, что это может иметь тяжелые последствия.
Значение закона Ома Закон Ома определяет силу тока в электрической цепи при заданном напряжении и известном сопротивлении.
