электротехническим причинам, составляет более 30% от общего числа пожаров. Ежегодный материальный ущерб от таких пожаров превышает 3 млрд. рублей.
Актуален вопрос снижения пожарной опасности электро-сетей в многоэтажных зданиях. Это обусловлено более сложной системой электроснабжения, массовым пребыванием людей, масштабностью строительных конструкций, разнообразием электрических приборов и оборудования в этих зданиях.

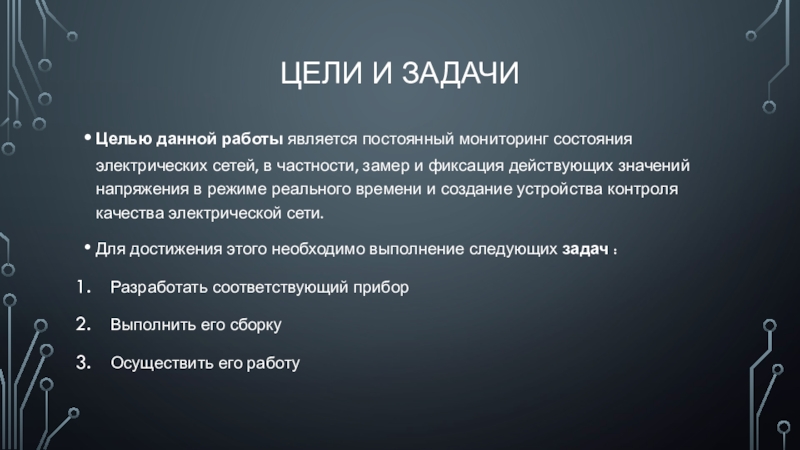

сетей, в частности, замер и фиксация действующих значений напряжения в режиме реального времени и создание устройства контроля качества электрической сети.
Для достижения этого необходимо выполнение следующих задач :
Разработать соответствующий прибор
Выполнить его сборку
Осуществить его работу

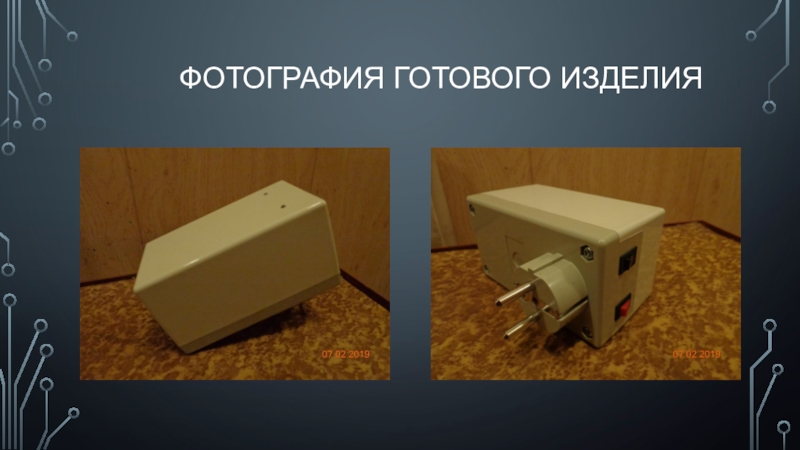

электрической сети 230 В. После включения в рабочий режим он осуществляет замер действующего значения напряжения сети с частотой 1 раз в секунду и последующую запись результата в резидентную энергонезависимую флэш-память. Объем памяти устройства – 4 Мбайт, что позволяет вести непрерывную запись измеряемого напряжения в течение времени до 48,5 суток, и, следовательно, дает возможность объективно оценить качество электрической энергии за этот интервал времени. Результаты измерений впоследствии могут быть считаны из внутренней памяти прибора в персональный компьютер через универсальный СОМ-порт, где в дальнейшем подвергнуться детальному анализу и обработке. Впоследствии, в случае обнаружения явных нарушений требований ГОСТ 13109-97 [4], потребитель может предъявить обоснованные претензии поставщику электрической энергии, вплоть до судебных процедур.

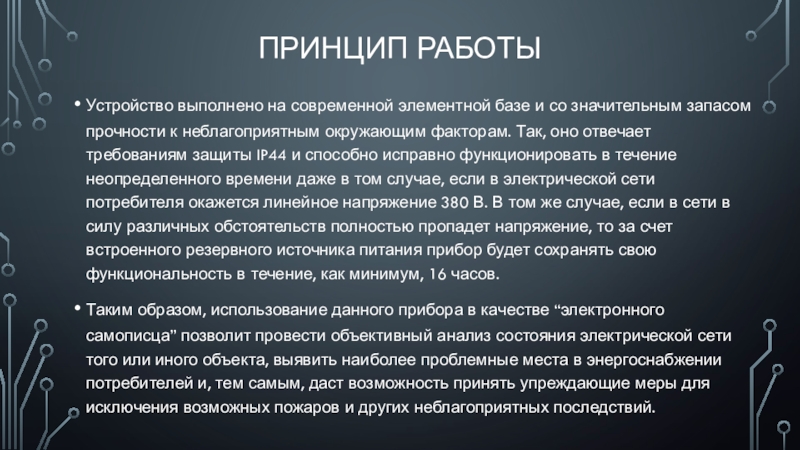

запасом прочности к неблагоприятным окружающим факторам. Так, оно отвечает требованиям защиты IP44 и способно исправно функционировать в течение неопределенного времени даже в том случае, если в электрической сети потребителя окажется линейное напряжение 380 В. В том же случае, если в сети в силу различных обстоятельств полностью пропадет напряжение, то за счет встроенного резервного источника питания прибор будет сохранять свою функциональность в течение, как минимум, 16 часов.
Таким образом, использование данного прибора в качестве “электронного самописца” позволит провести объективный анализ состояния электрической сети того или иного объекта, выявить наиболее проблемные места в энергоснабжении потребителей и, тем самым, даст возможность принять упреждающие меры для исключения возможных пожаров и других неблагоприятных последствий.

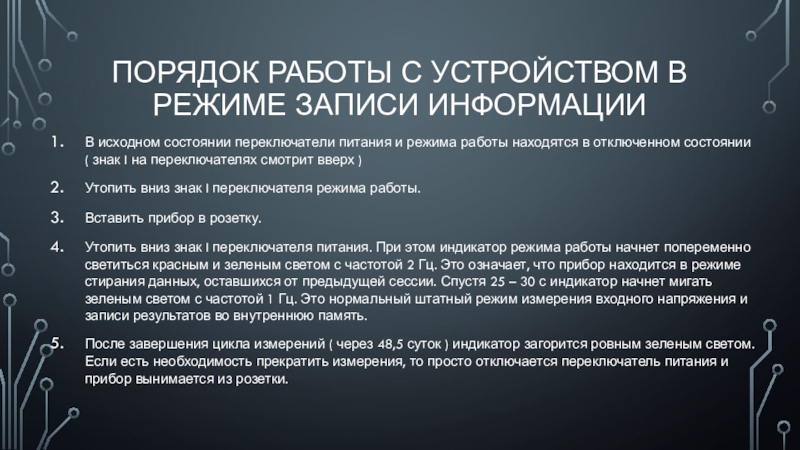

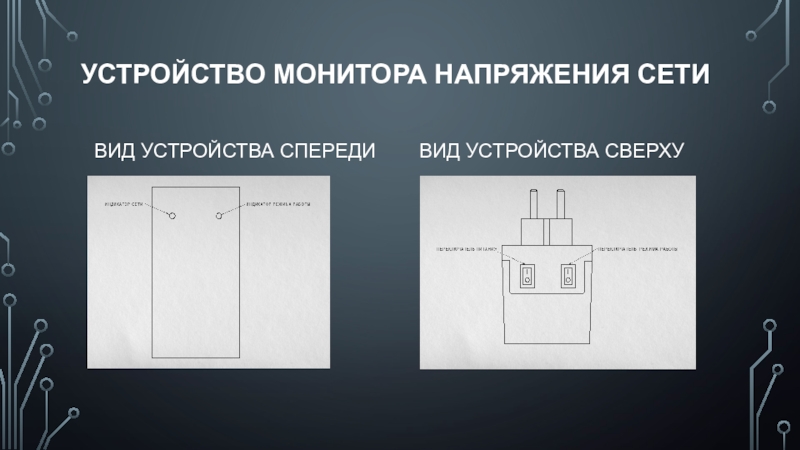

питания и режима работы находятся в отключенном состоянии ( знак I на переключателях смотрит вверх )
Утопить вниз знак I переключателя режима работы.
Вставить прибор в розетку.
Утопить вниз знак I переключателя питания. При этом индикатор режима работы начнет попеременно светиться красным и зеленым светом с частотой 2 Гц. Это означает, что прибор находится в режиме стирания данных, оставшихся от предыдущей сессии. Спустя 25 – 30 с индикатор начнет мигать зеленым светом с частотой 1 Гц. Это нормальный штатный режим измерения входного напряжения и записи результатов во внутреннюю память.
После завершения цикла измерений ( через 48,5 суток ) индикатор загорится ровным зеленым светом. Если есть необходимость прекратить измерения, то просто отключается переключатель питания и прибор вынимается из розетки.

состоянии переключатели питания и режима работы находятся в отключенном состоянии ( знак I на переключателях смотрит вверх )
Утопить вниз знак О переключателя режима работы.
Подключить связной кабель одним концом к выходу СОМ-порта персонального компьютера, а вторым – к разъему на нижней части прибора.
Вставить прибор в розетку ( Можно не вставлять. В этом случае работа будет осуществляться от встроенного аккумулятора ).
Запустить программу считывания данных от прибора на персональном компьютере.
Утопить вниз знак I переключателя питания. При этом индикатор режима работы начнет мигать красным светом с частотой 1 Гц. Это означает, что прибор находится в режиме выдачи данных в компьютер на скорости 19200 бит/c.
По окончании выдачи данных индикатор будет светиться ровным красным светом. Максимальное время передачи данных – 35 минут.
Отключается питание и прибор вынимается из розетки ( если он туда был вставлен ).

COM-порт, к которому подключен прибор (возможно определить через «Диспетчер устройств – порты COM-LPT»)

Включить на приборе режим передачи данных. Программа автоматически начнет считывание данных.
После передачи данных нажать кнопку «Отобразить» для вывода графического представления считанных из прибора данных

В этот момент программа попросит ввести дату и время начала сбора данных (для дальнейшего отображения данных с привязкой к секундам).

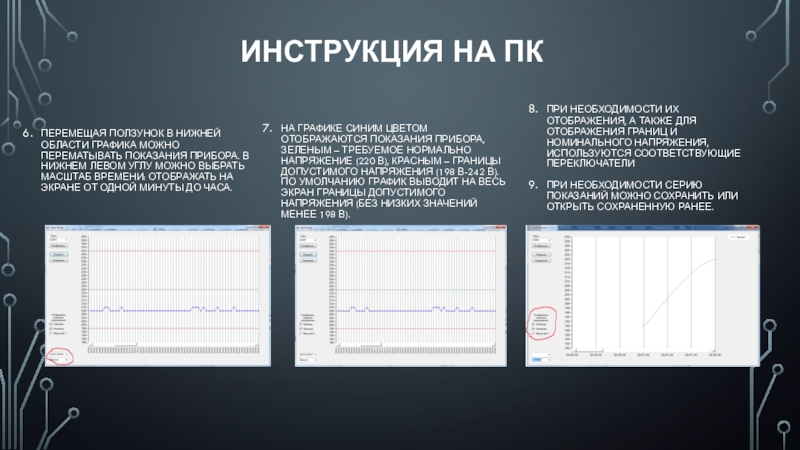

прибора. В нижнем левом углу можно выбрать масштаб времени: отображать на экране от одной минуты до часа.

На графике синим цветом отображаются показания прибора, зеленым – требуемое нормально напряжение (220 В), красным – границы допустимого напряжения (198 В-242 В). По умолчанию график выводит на весь экран границы допустимого напряжения (без низких значений менее 198 В).

При необходимости их отображения, а также для отображения границ и номинального напряжения, используются соответствующие переключатели
При необходимости серию показаний можно сохранить или открыть сохраненную ранее.

электрической сети. Устройство имеет приемлемую стоимость при серийном производстве, технологично, характеризуется неплохими эргономическими и эксплуатационными показателями.

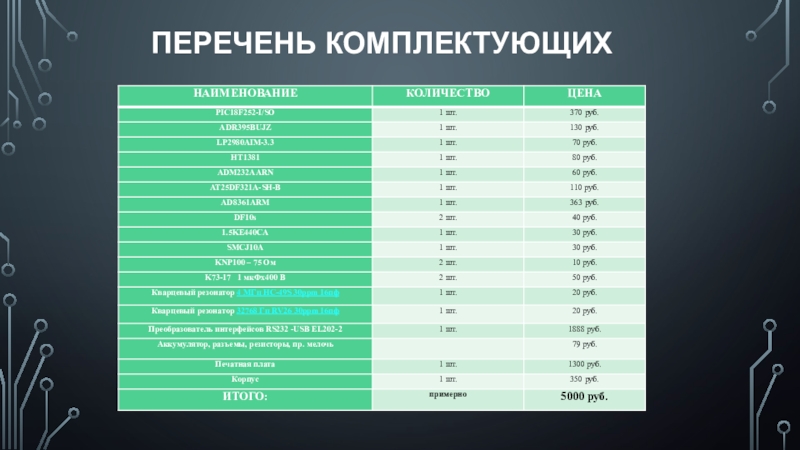

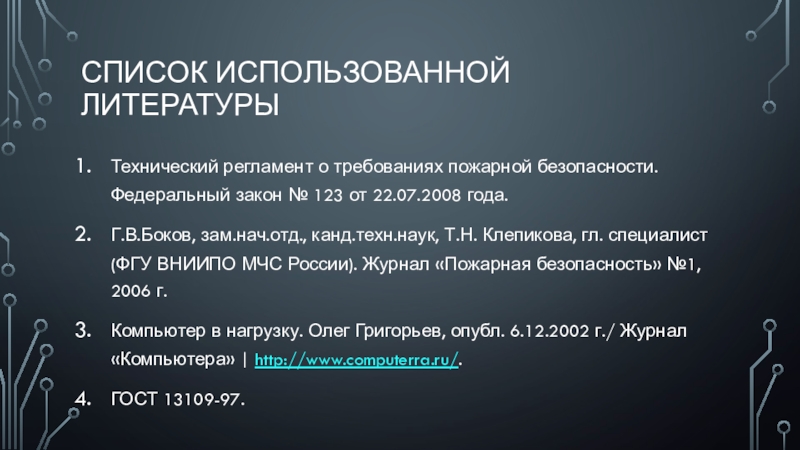

№ 123 от 22.07.2008 года.
