Презентация, доклад по физике Магнитное поле

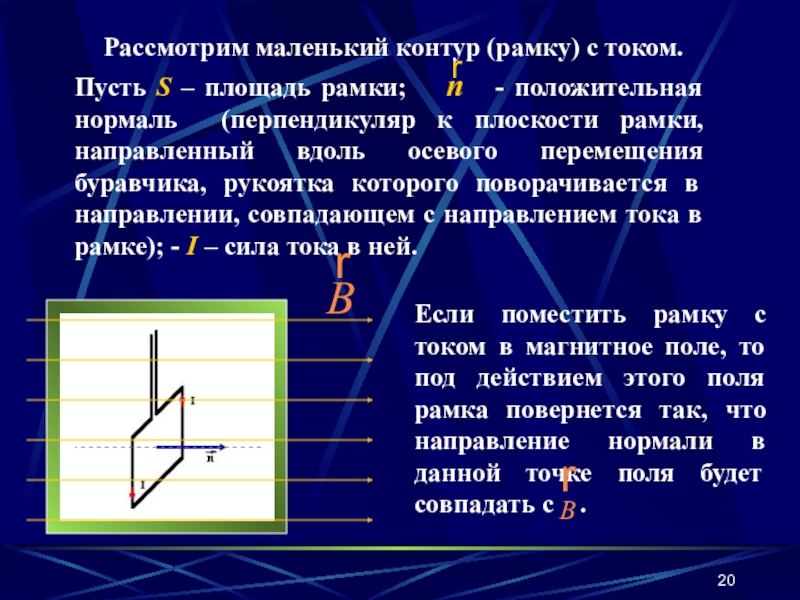

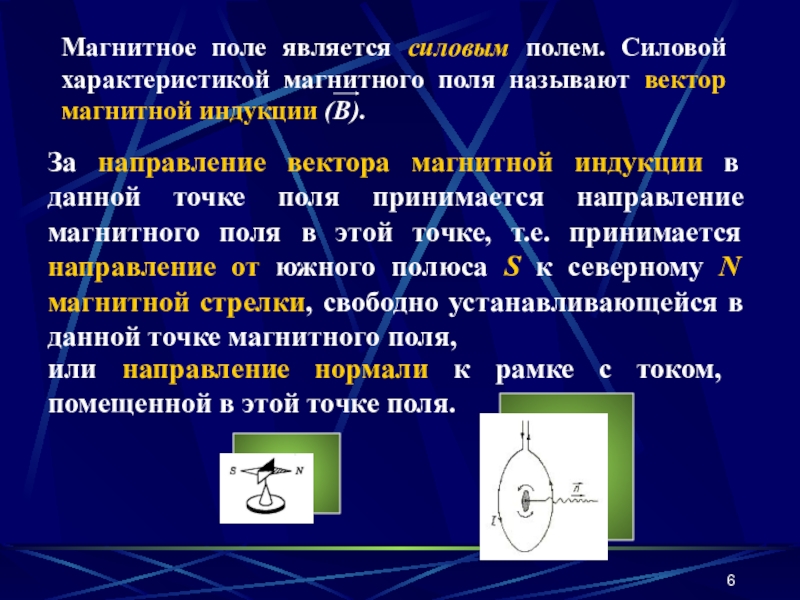

или направление нормали к рамке с током, помещенной в этой точке поля.

Магнитное поле внутри соленоида является однородным.

Поля с замкнутыми силовыми линиями называют вихревыми.

Магнитное поле – вихревое поле.

Магнитное поле порождается только движущимися зарядами.

Электрическое поле материально, так как оно действует на тела и, следовательно, обладает энергией.

Магнитное поле материально,
так как оно действует на тела и, следовательно, обладает энергией.

Электрическое поле можно обнаружить с помощью предварительно не наэлектризованных тел в результате их притяжения к наэлектризованным.

Магнитное поле обнаруживается по его действию только на движущиеся заряды.

Силовые линии начинаются на положительном заряде и уходят в бесконечность (или заканчиваются на отрицательном заряде).

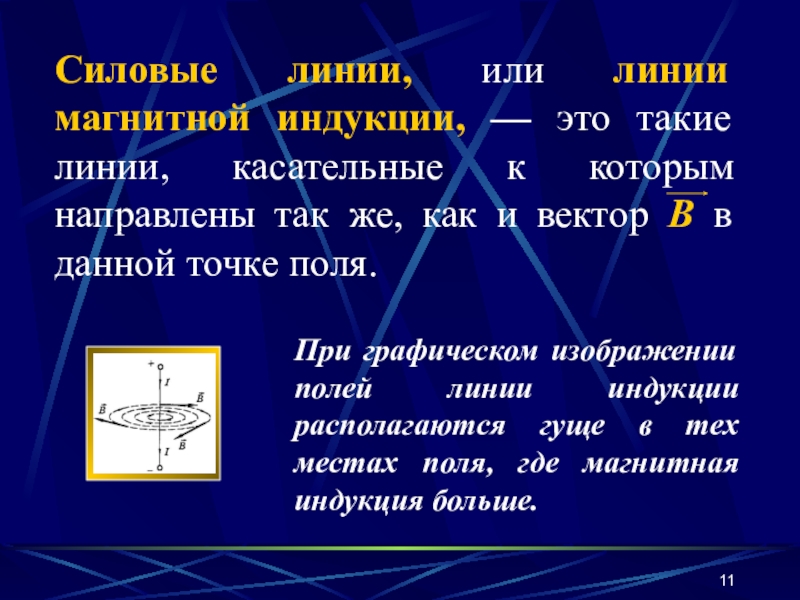

Линии магнитной индукции замкнуты. Магнитное поле – вихревое поле.

Для электрических полей применим принцип суперпозиции.

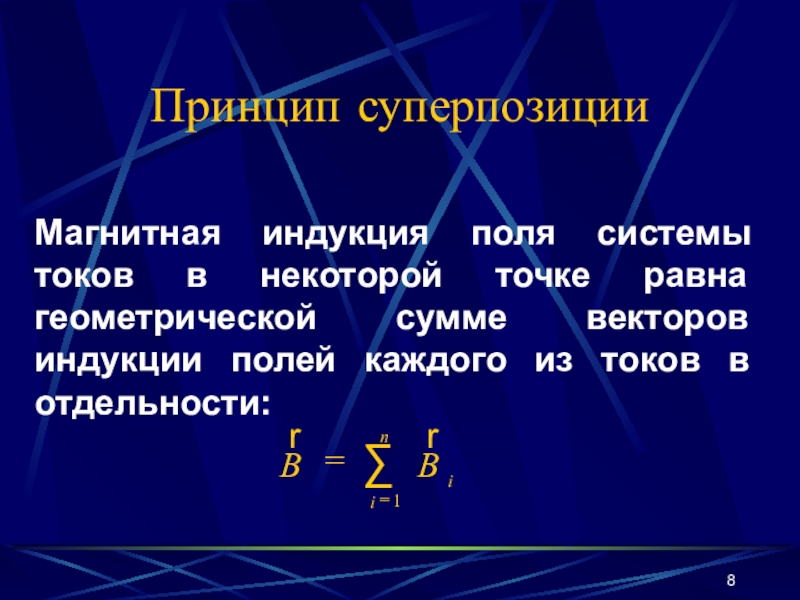

Для магнитных полей применим принцип суперпозиции.

Влияет оно и на живые организмы. Поэтому его свойства нашли применение в медицине и биологии.

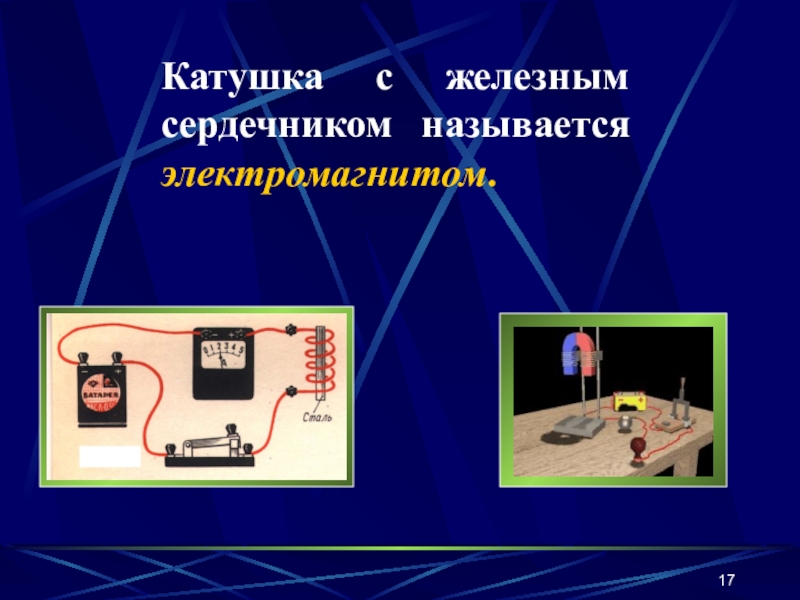

Глазной электромагнит.

Магнитограмма.

Магнитный интроскоп.

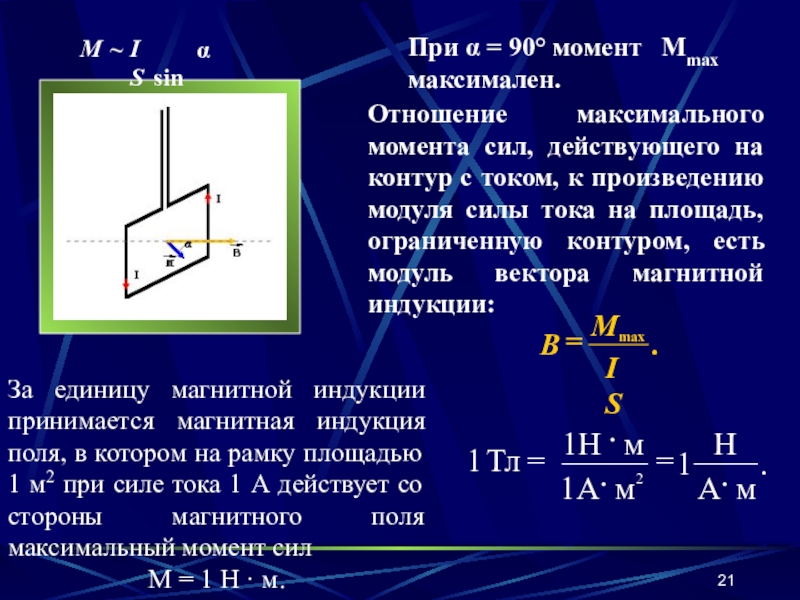

За единицу магнитной индукции принимается магнитная индукция поля, в котором на рамку площадью 1 м2 при силе тока 1 А действует со стороны магнитного поля максимальный момент сил
М = 1 Н · м.

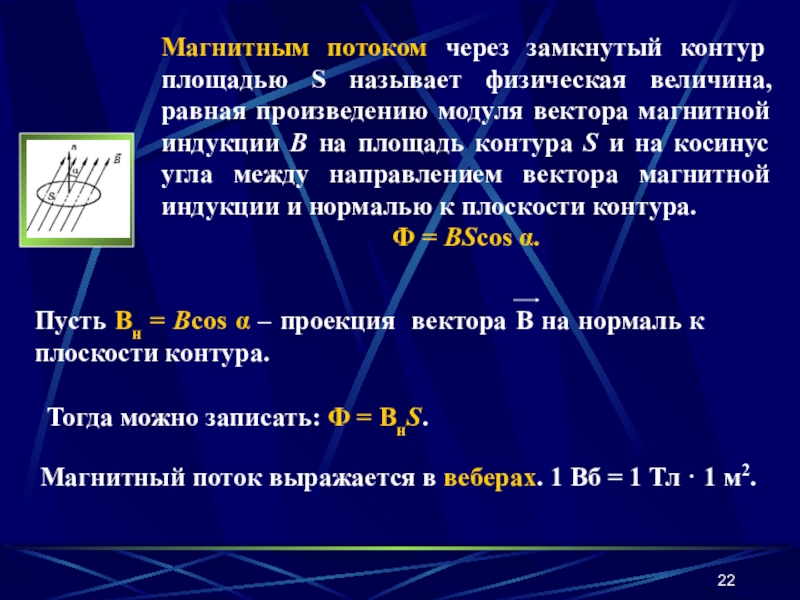

Тогда можно записать: Ф = BнS.

Магнитный поток выражается в веберах. 1 Вб = 1 Тл · 1 м2.

Если вектор магнитной индукции составляет с направлением отрезка проводника с током угол α, сила, действующая на проводник с током со стороны магнитного поля, определяется следующим соотношением:

F = I В Δ l sin α

или F = I В⊥ Δ l.

Δ l

Сила Ампера максимальна при sin α = 1, т.е.

Fmax = I В Δ l ,

откуда

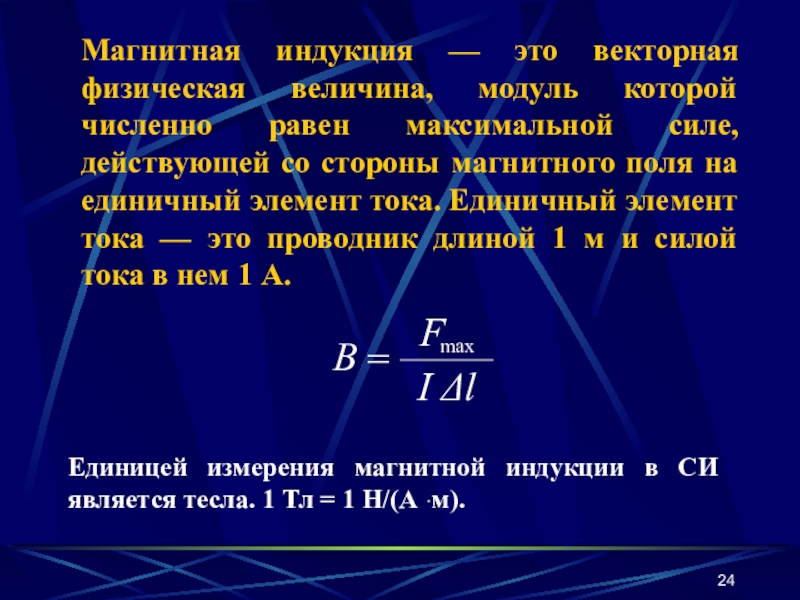

Единицей измерения магнитной индукции в СИ является тесла. 1 Тл = 1 Н/(А ּ м).

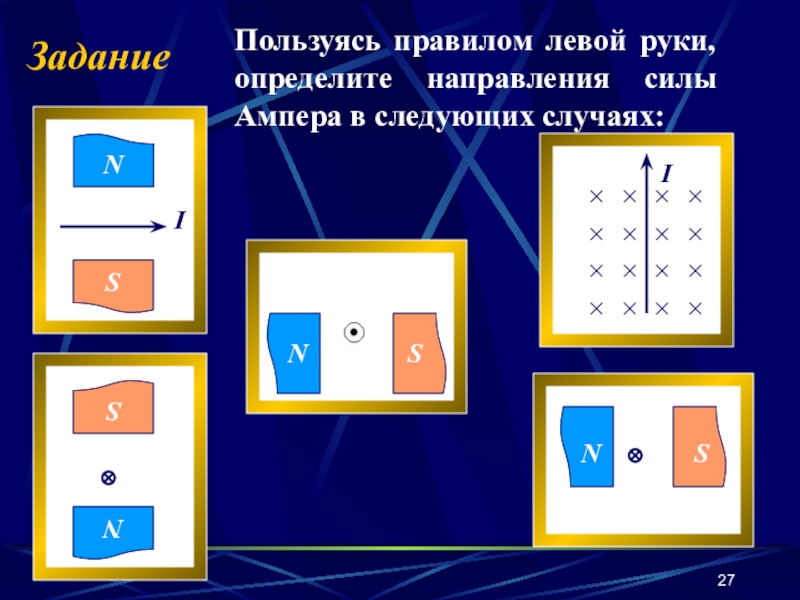

Направление силы Ампера определяют по правилу левой руки.

Если левую руку расположить так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, а четыре вытянутых пальца показывали направление тока, то отогнутый на 90° большой палец покажет направление силы Ампера.

lev_ruk.avi

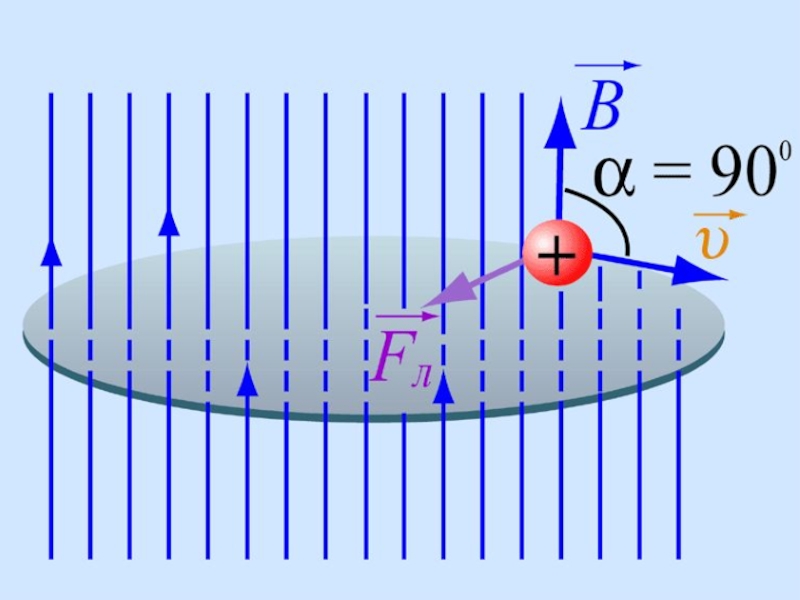

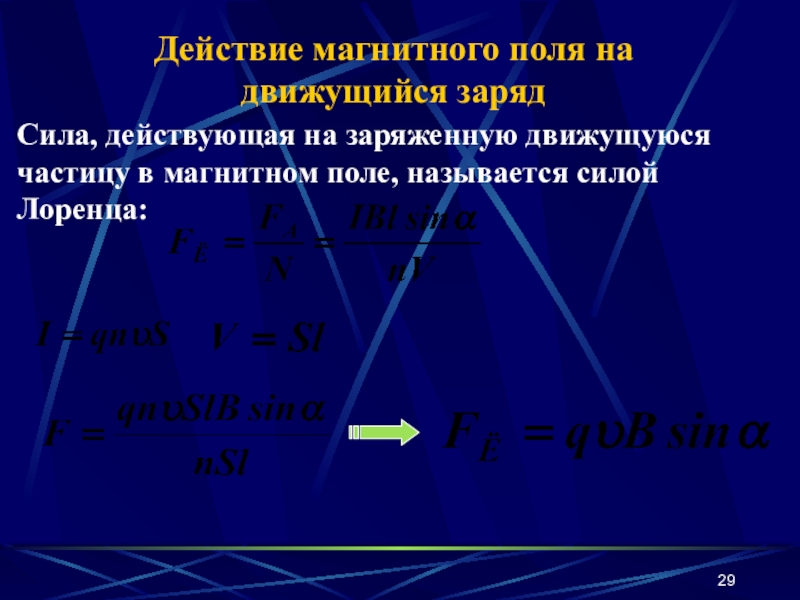

Действие магнитного поля на движущийся заряд
