Презентация, доклад по физике Магнитное поле

зарядами, называют магнитными.
Силы, с которыми проводники с током действуют друг на друга, называют магнитными силами.
В пространстве окружающем токи, возникает поле называемое магнитным полем.

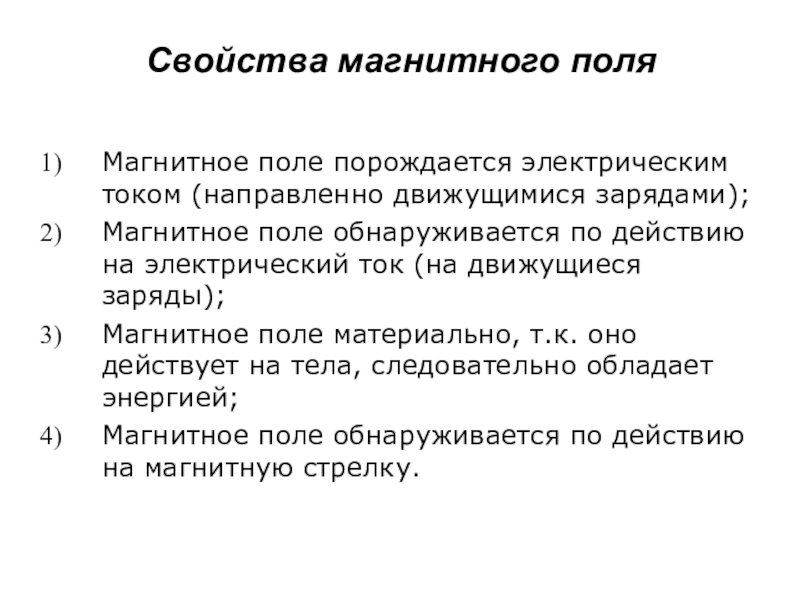

поле обнаруживается по действию на электрический ток (на движущиеся заряды);
Магнитное поле материально, т.к. оно действует на тела, следовательно обладает энергией;
Магнитное поле обнаруживается по действию на магнитную стрелку.

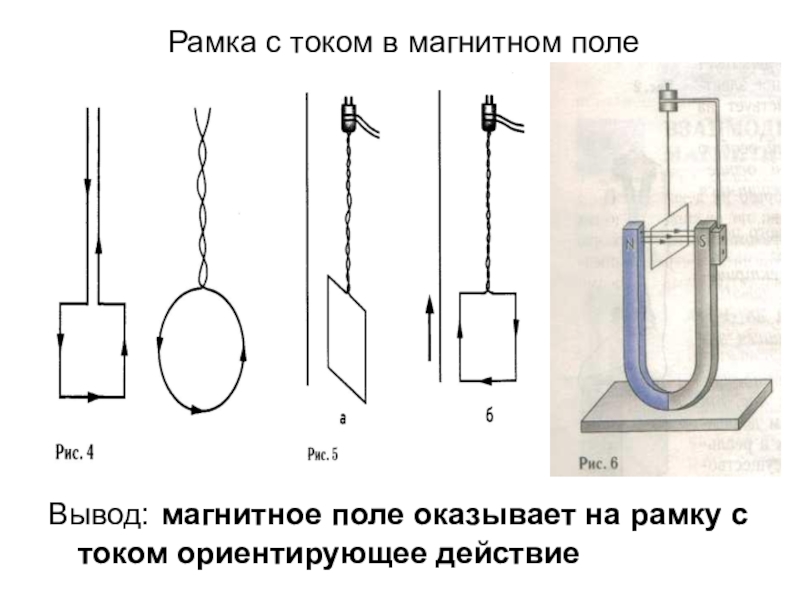

с током ориентирующее действие

)

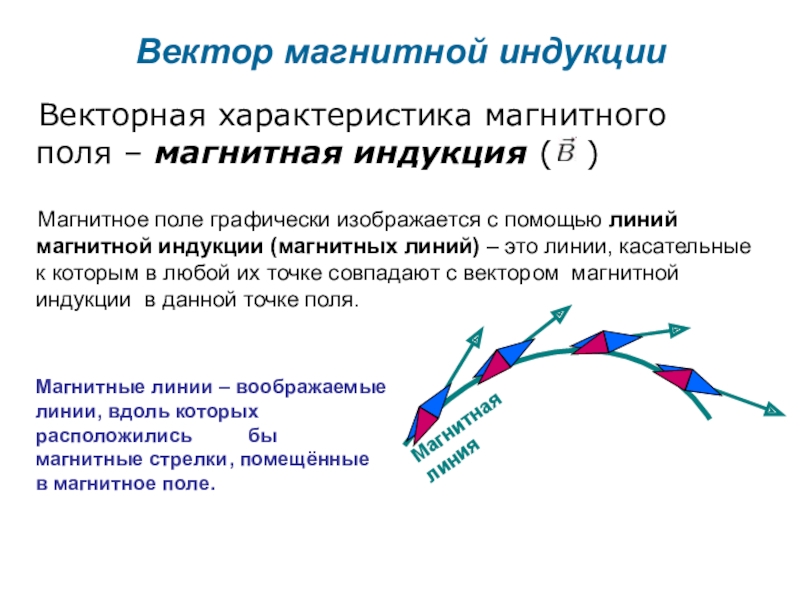

Магнитное поле графически изображается с помощью линий магнитной индукции (магнитных линий) – это линии, касательные к которым в любой их точке совпадают с вектором магнитной индукции в данной точке поля.

Магнитные линии – воображаемые линии, вдоль которых расположились бы магнитные стрелки, помещённые в магнитное поле.

собой (по модулю и направлению), то такое поле называется однородным.

Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга.

Свойства линий магнитного поля:
всегда замкнуты, поэтому магнитное поле – вихревое поле;
непрерывны;
не пересекаются;
расположены гуще там, где магнитное поле сильнее.

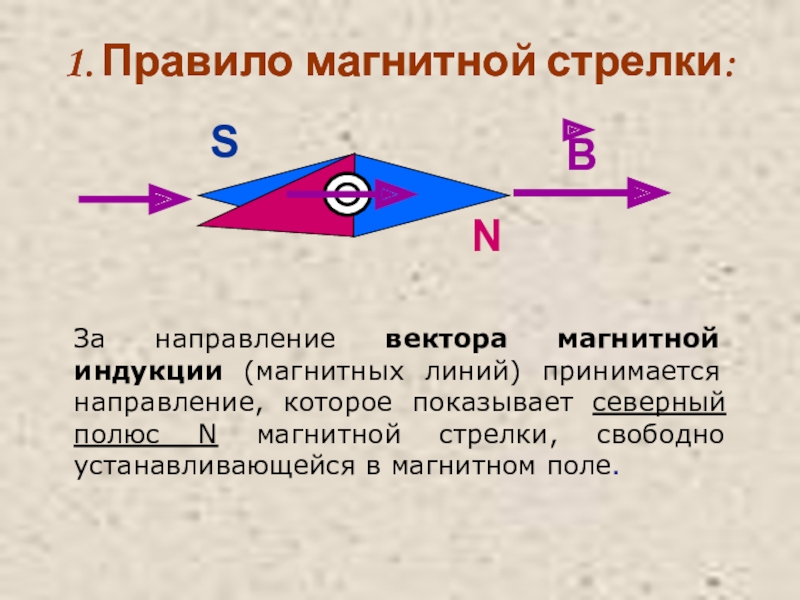

которое показывает северный полюс N магнитной стрелки, свободно устанавливающейся в магнитном поле.

N

S

Правило магнитной стрелки:

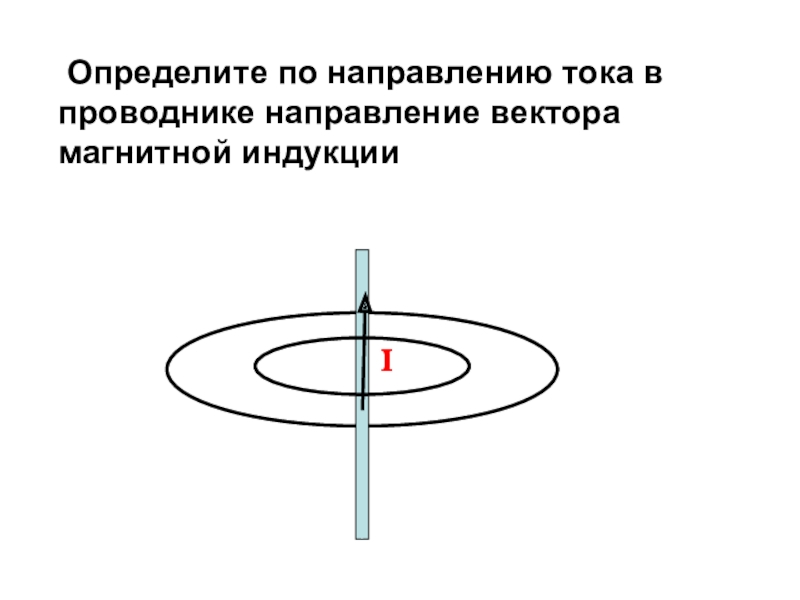

в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции

I

В

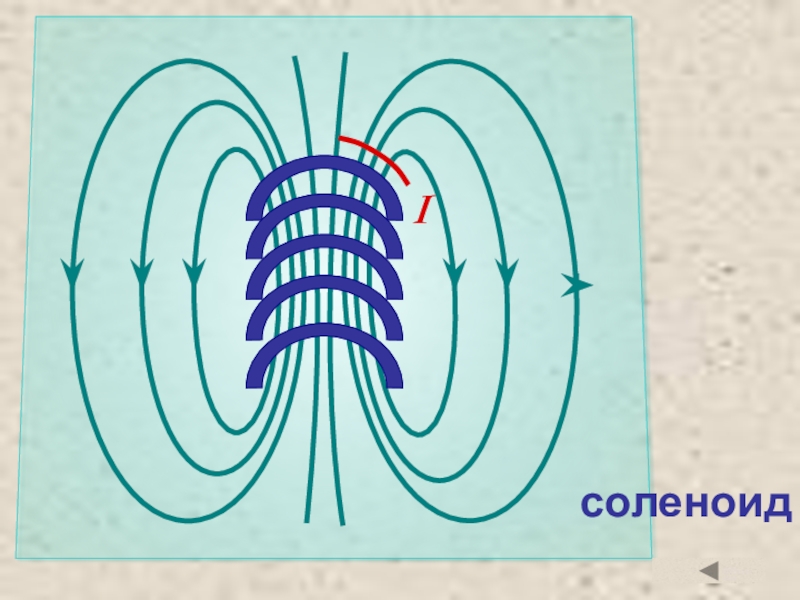

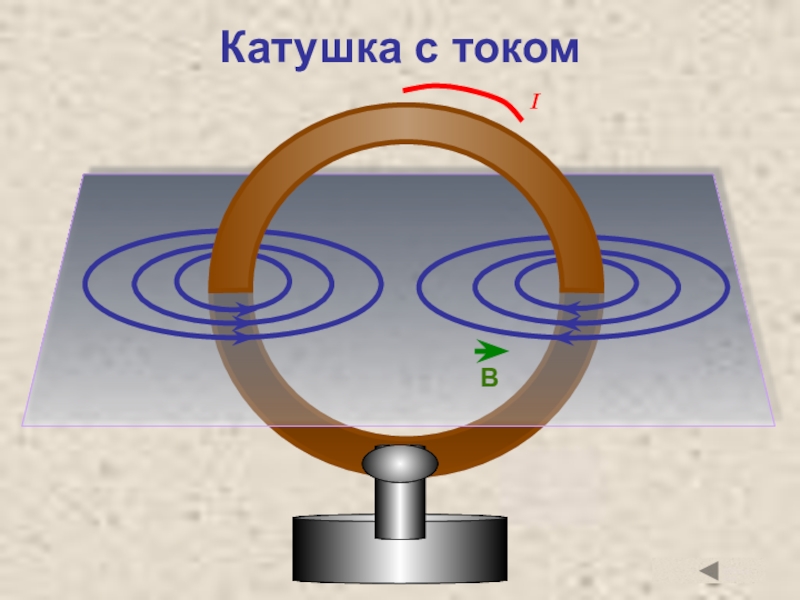

пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

I

В

нам

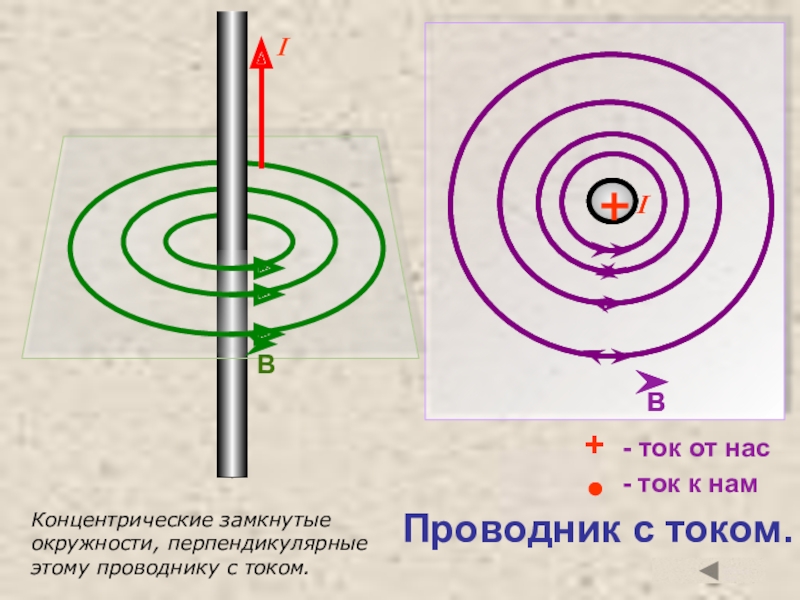

Концентрические замкнутые окружности, перпендикулярные этому проводнику с током.

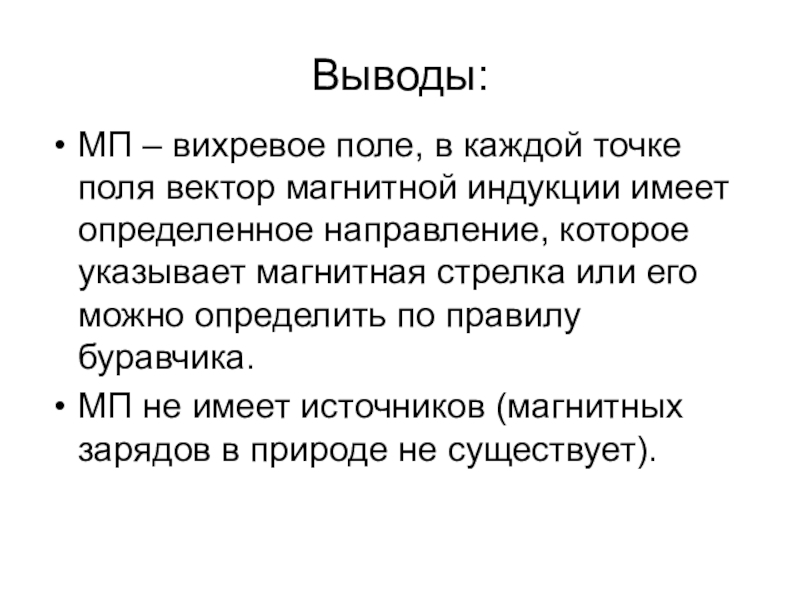

имеет определенное направление, которое указывает магнитная стрелка или его можно определить по правилу буравчика.
МП не имеет источников (магнитных зарядов в природе не существует).

называется Тесла (Тл)

Модуль вектора магнитной индукции:

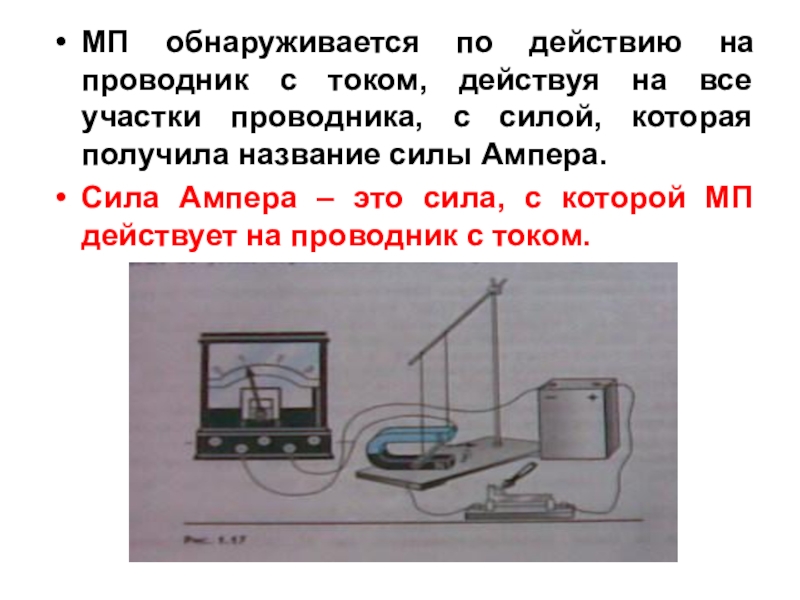

участки проводника, с силой, которая получила название силы Ампера.
Сила Ампера – это сила, с которой МП действует на проводник с током.

от:

Значения силы тока в проводнике;
Длины проводника;
Интенсивности МП;
Угла, образованного вектором магнитной индукции и проводником (максимального значения достигает, когда вектор магнитной индукции перпендикулярен проводнику).

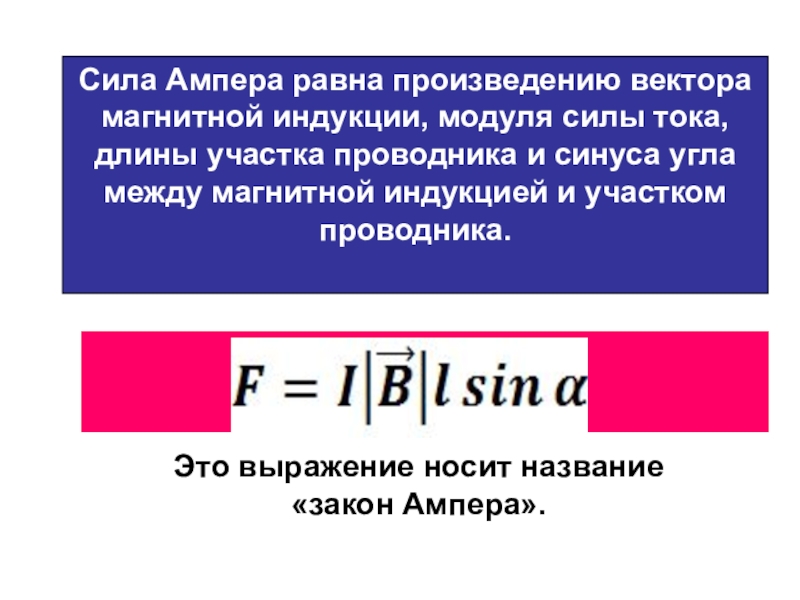

модуля силы тока, длины участка проводника и синуса угла между магнитной индукцией и участком проводника.

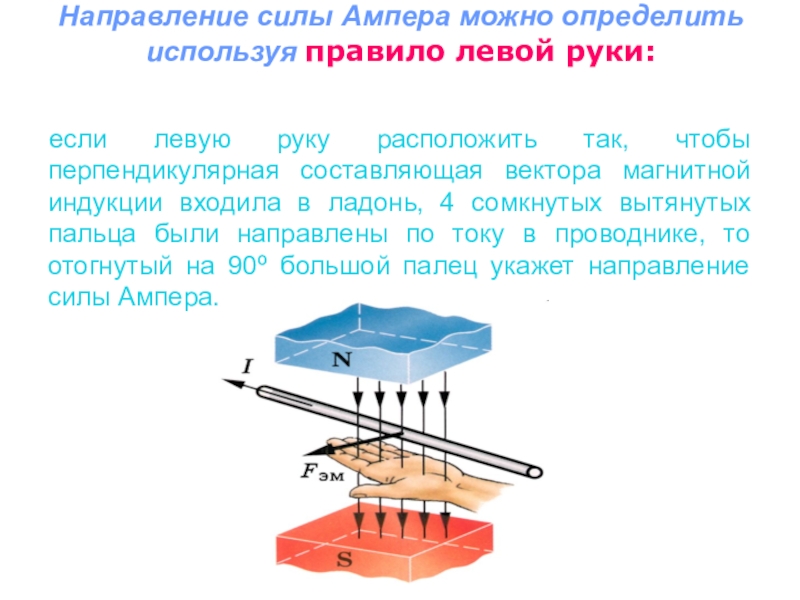

расположить так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, 4 сомкнутых вытянутых пальца были направлены по току в проводнике, то отогнутый на 90º большой палец укажет направление силы Ампера.

индукции

I

I

I

× ×
× × × × ×

Укажите направление силы Ампера.

I

. . . . . . . . . . .

Укажите направление силы Ампера.

I

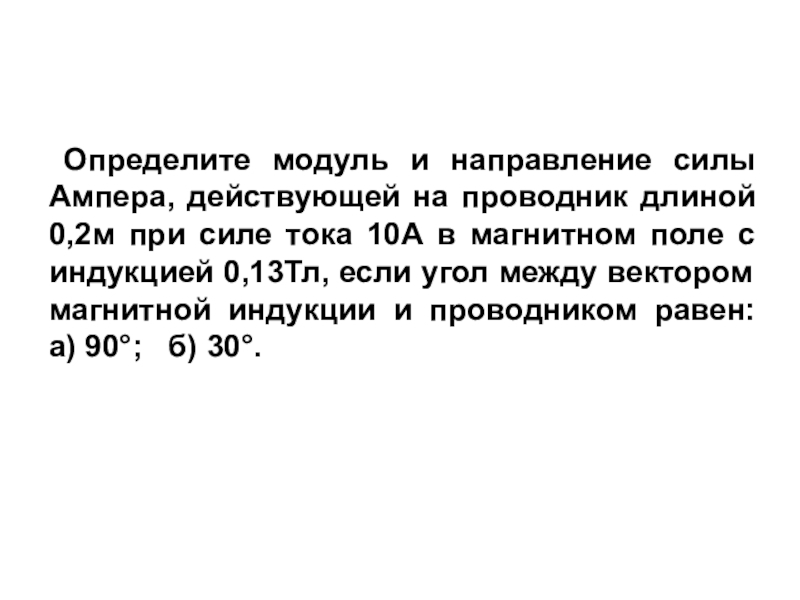

0,2м при силе тока 10А в магнитном поле с индукцией 0,13Тл, если угол между вектором магнитной индукции и проводником равен: а) 90°; б) 30°.

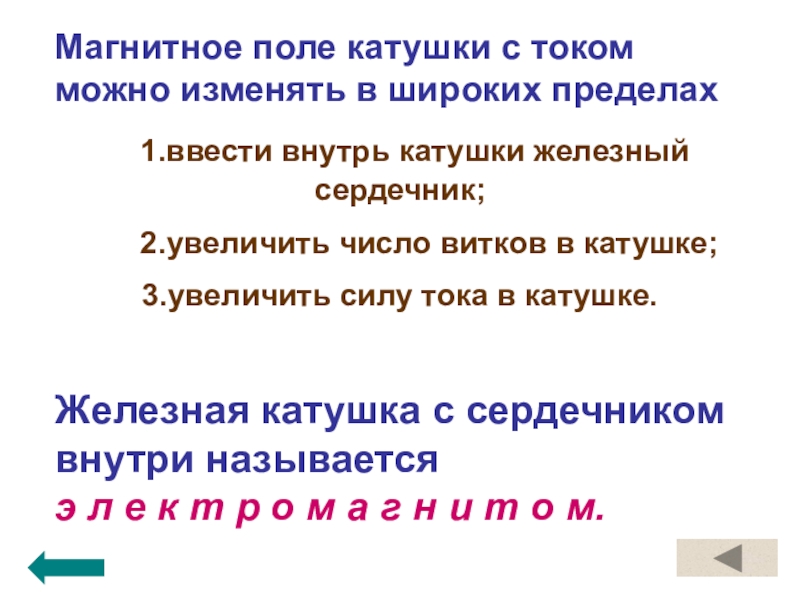

1.ввести внутрь катушки железный сердечник;
2.увеличить число витков в катушке;
3.увеличить силу тока в катушке.

Железная катушка с сердечником внутри называется э л е к т р о м а г н и т о м.

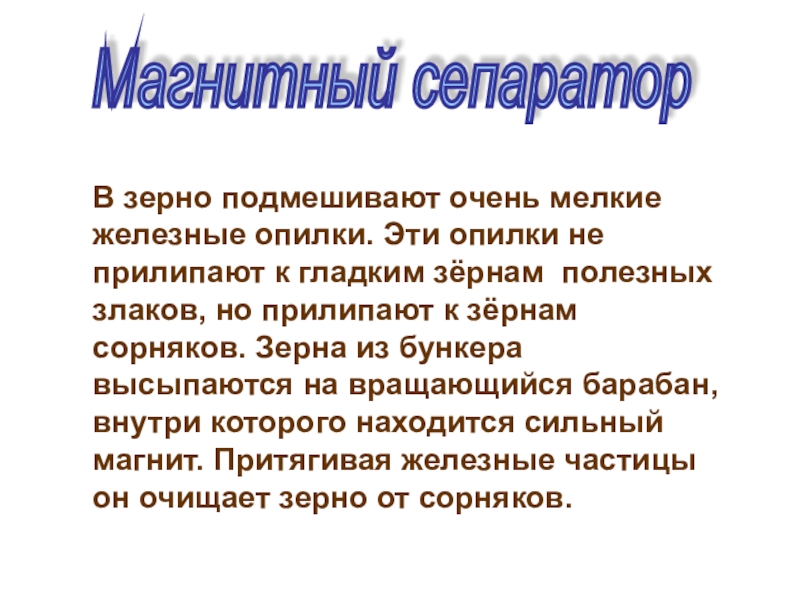

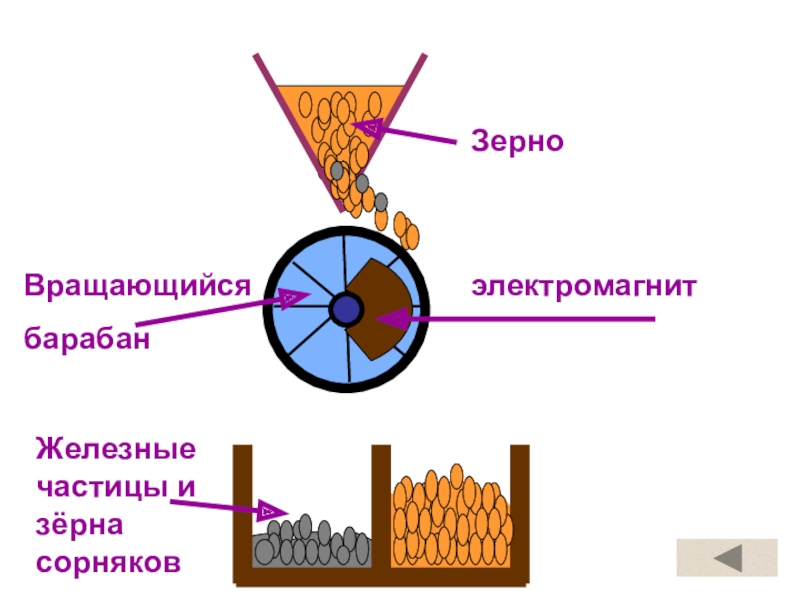

не прилипают к гладким зёрнам полезных злаков, но прилипают к зёрнам сорняков. Зерна из бункера высыпаются на вращающийся барабан, внутри которого находится сильный магнит. Притягивая железные частицы он очищает зерно от сорняков.

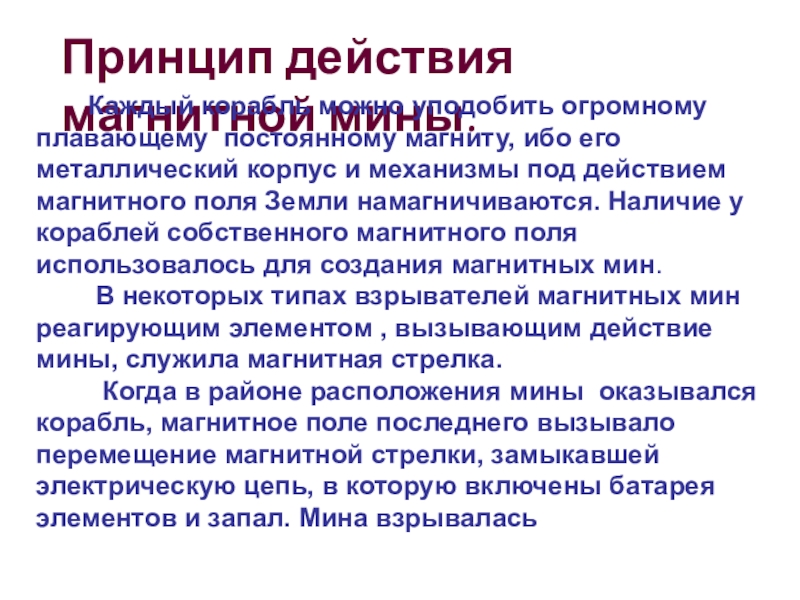

огромному плавающему постоянному магниту, ибо его металлический корпус и механизмы под действием магнитного поля Земли намагничиваются. Наличие у кораблей собственного магнитного поля использовалось для создания магнитных мин.

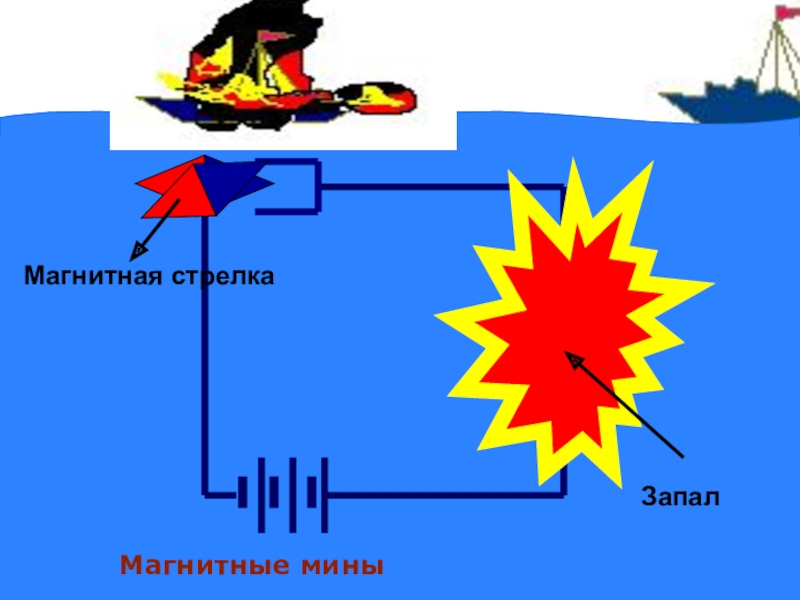

В некоторых типах взрывателей магнитных мин реагирующим элементом , вызывающим действие мины, служила магнитная стрелка.
Когда в районе расположения мины оказывался корабль, магнитное поле последнего вызывало перемещение магнитной стрелки, замыкавшей электрическую цепь, в которую включены батарея элементов и запал. Мина взрывалась

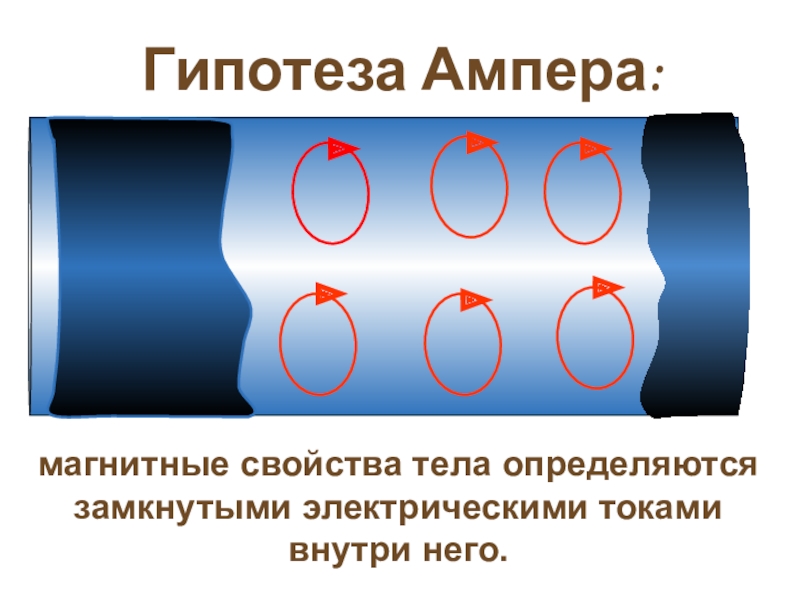

и вызывает намагниченность тела.
