Слайд 1МАГНИТНОЕ ПОЛЕ
Разработчик: Фомичев Роман Сергеевич
канд. пед. наук, доцент, учитель физики и

информатики
МАОУ СОШ №78 г. Кемерово
МАГНИТНОЕ ПОЛЕРазработчик: Фомичев Роман Сергеевичканд. пед. наук, доцент, учитель физики и информатикиМАОУ СОШ №78 г. Кемерово

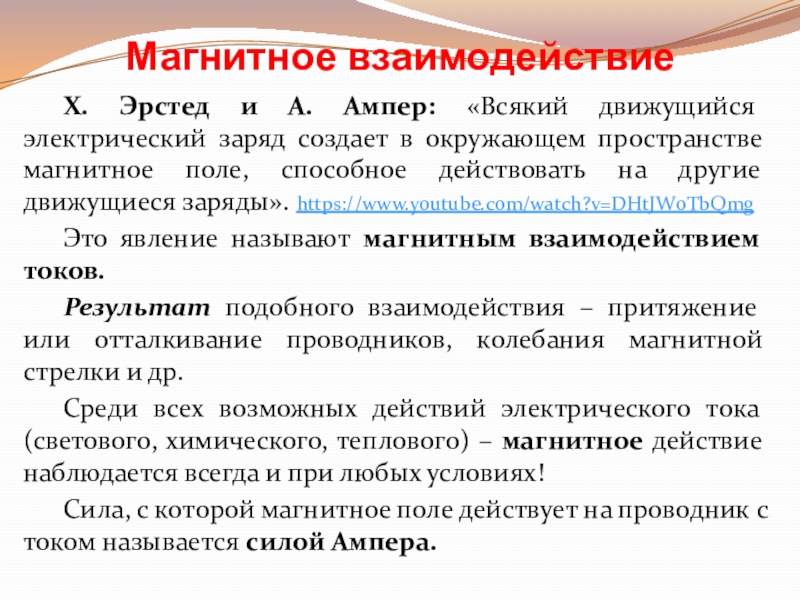

Слайд 2Магнитное взаимодействие
Х. Эрстед и А. Ампер: «Всякий движущийся электрический заряд создает

в окружающем пространстве магнитное поле, способное действовать на другие движущиеся заряды». https://www.youtube.com/watch?v=DHtJW0TbQmg
Это явление называют магнитным взаимодействием токов.
Результат подобного взаимодействия – притяжение или отталкивание проводников, колебания магнитной стрелки и др.
Среди всех возможных действий электрического тока (светового, химического, теплового) – магнитное действие наблюдается всегда и при любых условиях!
Сила, с которой магнитное поле действует на проводник с током называется силой Ампера.

Магнитное взаимодействиеХ. Эрстед и А. Ампер: «Всякий движущийся электрический заряд создает в окружающем пространстве магнитное поле, способное

Слайд 3Выводы:
Магнитное поле действует на помещенный в него проводник с некоторой силой
Направление

этой силы зависит от направления тока в проводнике и положения полюсов магнита

Действие магнитного поля на проводник с током

Выводы:Магнитное поле действует на помещенный в него проводник с некоторой силойНаправление этой силы зависит от направления тока

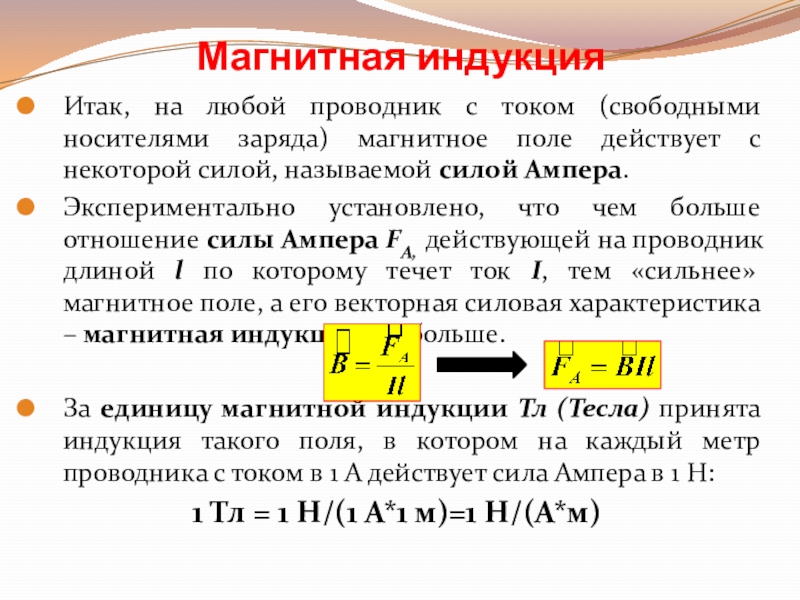

Слайд 4Магнитная индукция
Итак, на любой проводник с током (свободными носителями заряда) магнитное

поле действует с некоторой силой, называемой силой Ампера.
Экспериментально установлено, что чем больше отношение силы Ампера FA, действующей на проводник длиной l по которому течет ток I, тем «сильнее» магнитное поле, а его векторная силовая характеристика – магнитная индукция B – больше.

За единицу магнитной индукции Тл (Тесла) принята индукция такого поля, в котором на каждый метр проводника с током в 1 А действует сила Ампера в 1 Н:
1 Тл = 1 Н/(1 А*1 м)=1 Н/(А*м)
Магнитная индукцияИтак, на любой проводник с током (свободными носителями заряда) магнитное поле действует с некоторой силой, называемой

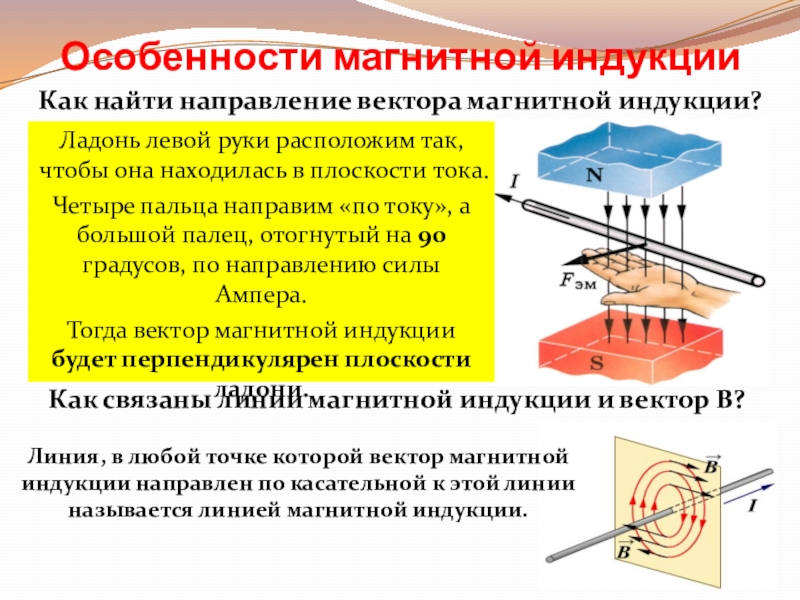

Слайд 5Особенности магнитной индукции
Как найти направление вектора магнитной индукции?







Как связаны линии

магнитной индукции и вектор B?


Ладонь левой руки расположим так, чтобы она находилась в плоскости тока.
Четыре пальца направим «по току», а большой палец, отогнутый на 90 градусов, по направлению силы Ампера.
Тогда вектор магнитной индукции будет перпендикулярен плоскости ладони.

Линия, в любой точке которой вектор магнитной
индукции направлен по касательной к этой линии
называется линией магнитной индукции.

Особенности магнитной индукции Как найти направление вектора магнитной индукции?Как связаны линии магнитной индукции и вектор B?Ладонь левой

Слайд 6Как, зная направление тока, определить направление вектора магнитной индукции?
Необходимо воспользоваться «правилом

правой руки» или «правилом Буравчика»: направление тока перпендикулярно плоскости магнитных линий; если ток направлен «от нас» – вектор магнитной индукции ориентирован «по часовой стрелке»; если ток направлен «на нас» – вектор В ориентирован «против часовой стрелки».
Как сила Ампера зависит от угла между вектором индукции B и направлением тока I?

Особенности магнитной индукции

Если направление тока совпадает с вектором B – сила Ампера равна нулю.

Если проводник расположен перпендикулярно линиям индукции поля – сила Ампера - максимальна

Как, зная направление тока, определить направление вектора магнитной индукции?Необходимо воспользоваться «правилом правой руки» или «правилом Буравчика»: направление

Слайд 7Однородное магнитное поле и магнитный поток
Если в некотором магнитном поле вектор

магнитной индукции в любой точке этого поля неизменен как по величине, так и по направлению – поле называют однородным.
Поместим в однородное магнитное поле с индукцией B пластину площадью S, расположенную под углом 90 градусов к линиям поля.
Тогда магнитный поток линий индукции поля через эту пластину:

При =90 – магнитный поток (Ф) максимален, при =0 (линии поля параллельны плоскости контура) – магнитный поток равен нулю.

Однородное магнитное поле и магнитный потокЕсли в некотором магнитном поле вектор магнитной индукции в любой точке этого

Слайд 8ДОМА
1) Параграф 53 – читать, проработать вопросы после параграфа
2) Задачи 53.1-53.3

на стр. 289 – письменно в тетрадь
3) Подготовиться к физическому диктанту.
ДОМА1) Параграф 53 – читать, проработать вопросы после параграфа2) Задачи 53.1-53.3 на стр. 289 – письменно в

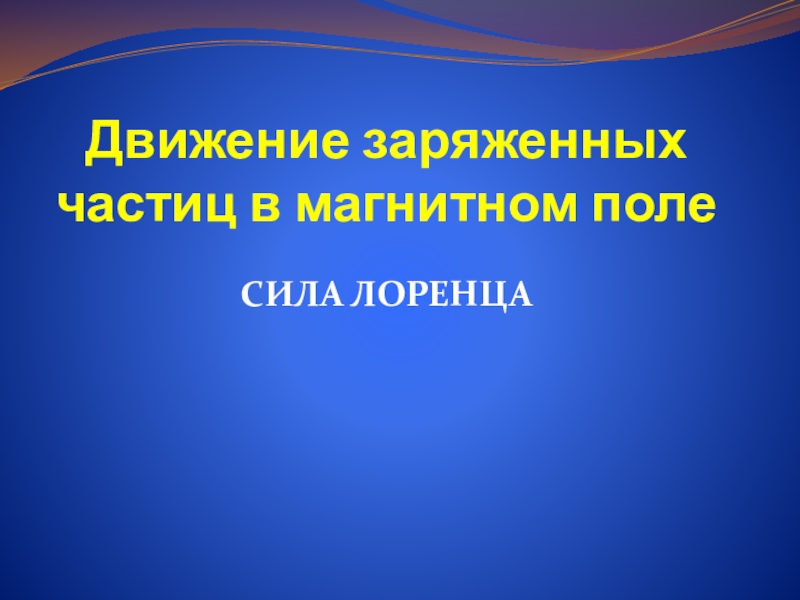

Слайд 9Движение заряженных частиц в магнитном поле
СИЛА ЛОРЕНЦА

Движение заряженных частиц в магнитном полеСИЛА ЛОРЕНЦА

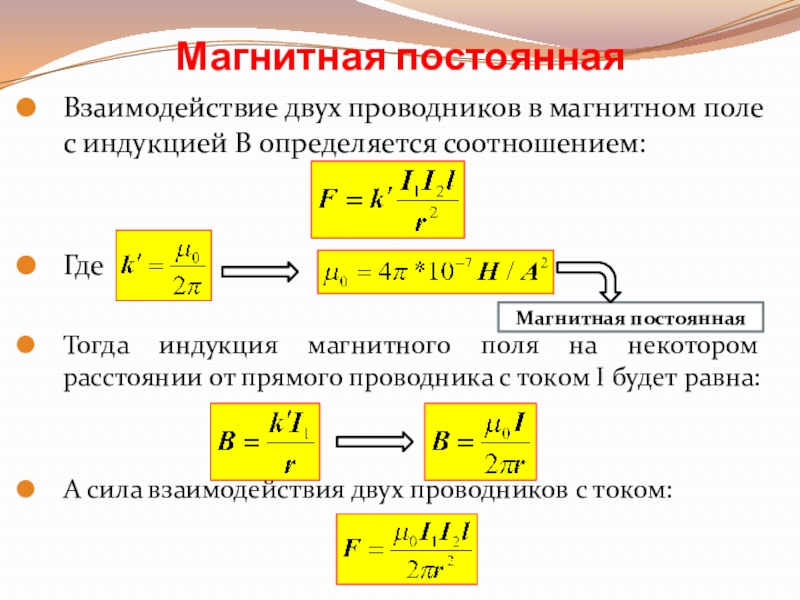

Слайд 10Магнитная постоянная
Взаимодействие двух проводников в магнитном поле с индукцией B определяется

соотношением:


Где

Тогда индукция магнитного поля на некотором расстоянии от прямого проводника с током I будет равна:


А сила взаимодействия двух проводников с током:

Магнитная постоянная

Магнитная постояннаяВзаимодействие двух проводников в магнитном поле с индукцией B определяется соотношением:ГдеТогда индукция магнитного поля на некотором

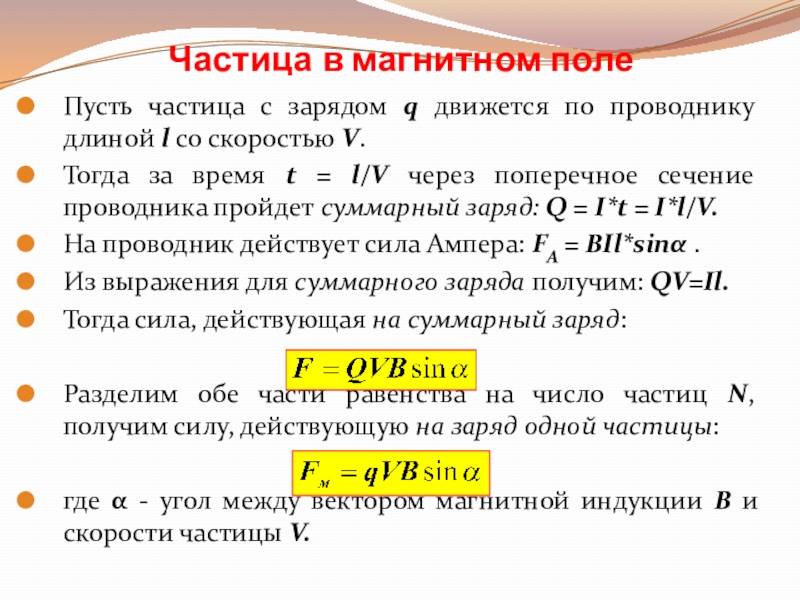

Слайд 11Частица в магнитном поле
Пусть частица с зарядом q движется по проводнику

длиной l со скоростью V.
Тогда за время t = l/V через поперечное сечение проводника пройдет суммарный заряд: Q = I*t = I*l/V.
На проводник действует сила Ампера: FA = BIl*sin .
Из выражения для суммарного заряда получим: QV=Il.
Тогда сила, действующая на суммарный заряд:

Разделим обе части равенства на число частиц N, получим силу, действующую на заряд одной частицы:

где  - угол между вектором магнитной индукции B и скорости частицы V.
Частица в магнитном полеПусть частица с зарядом q движется по проводнику длиной l со скоростью V. Тогда

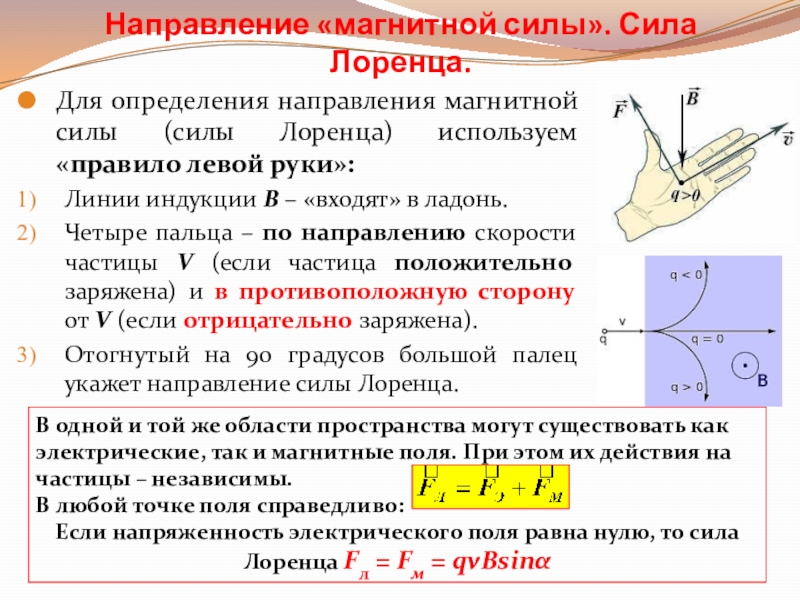

Слайд 12Направление «магнитной силы». Сила Лоренца.
Для определения направления магнитной силы (силы Лоренца)

используем «правило левой руки»:
Линии индукции B – «входят» в ладонь.
Четыре пальца – по направлению скорости частицы V (если частица положительно заряжена) и в противоположную сторону от V (если отрицательно заряжена).
Отогнутый на 90 градусов большой палец укажет направление силы Лоренца.

В одной и той же области пространства могут существовать как электрические, так и магнитные поля. При этом их действия на частицы – независимы.
В любой точке поля справедливо:
Если напряженность электрического поля равна нулю, то сила Лоренца Fл = Fм = qvBsin

Направление «магнитной силы». Сила Лоренца.Для определения направления магнитной силы (силы Лоренца) используем «правило левой руки»:Линии индукции B

Слайд 13Параметры частиц в магнитном поле
Частица, находящаяся в магнитном поле, под действием

силы Fл приобретает центростремительное ускорение:


Если поле однородно – частица движется по окружности радиусом r:

Период обращения частицы T будет равен:


Зная радиус окружности, можно определить массу частицы:
Параметры частиц в магнитном полеЧастица, находящаяся в магнитном поле, под действием силы Fл приобретает центростремительное ускорение: Если

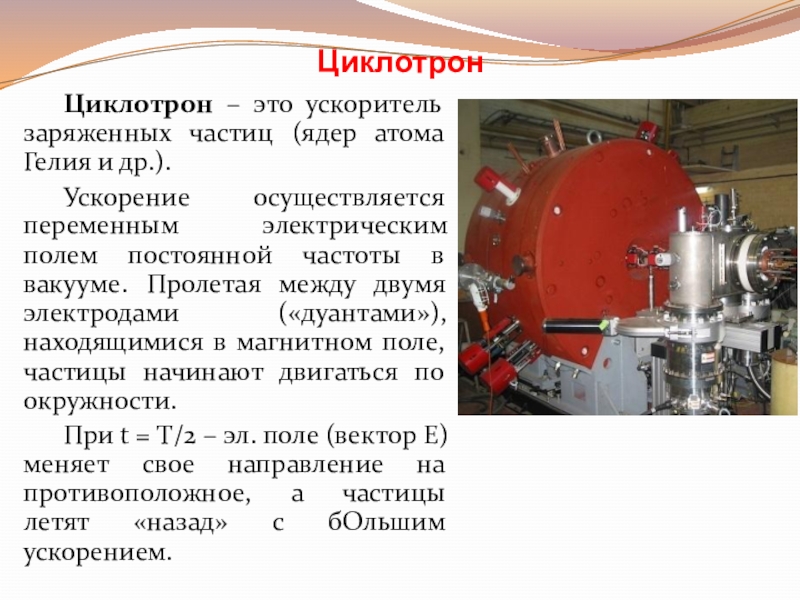

Слайд 14Циклотрон
Циклотрон – это ускоритель заряженных частиц (ядер атома Гелия и др.).
Ускорение

осуществляется переменным электрическим полем постоянной частоты в вакууме. Пролетая между двумя электродами («дуантами»), находящимися в магнитном поле, частицы начинают двигаться по окружности.
При t = T/2 – эл. поле (вектор E) меняет свое направление на противоположное, а частицы летят «назад» с бОльшим ускорением.
ЦиклотронЦиклотрон – это ускоритель заряженных частиц (ядер атома Гелия и др.).Ускорение осуществляется переменным электрическим полем постоянной частоты

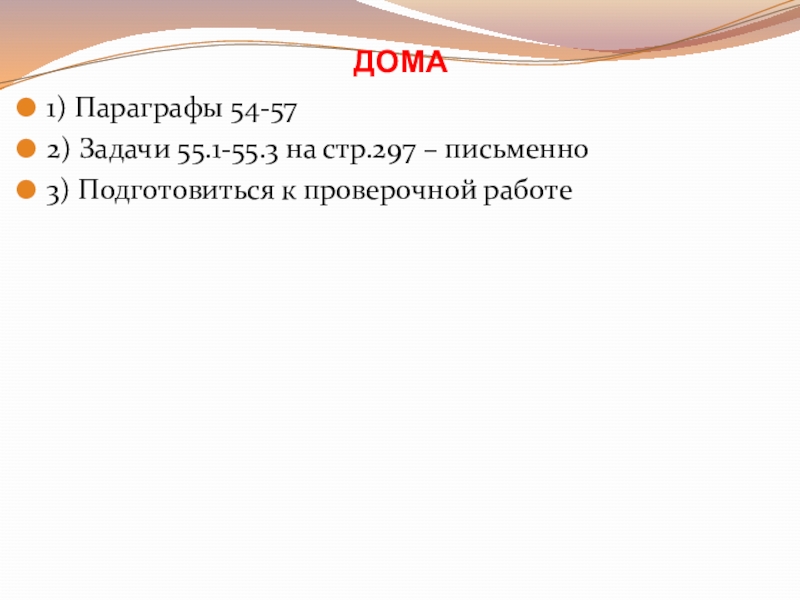

Слайд 15ДОМА
1) Параграфы 54-57
2) Задачи 55.1-55.3 на стр.297 – письменно
3) Подготовиться к

проверочной работе
ДОМА1) Параграфы 54-572) Задачи 55.1-55.3 на стр.297 – письменно3) Подготовиться к проверочной работе
