Презентация, доклад по физике Конденсаторы(10 класс)
Содержание
- 1. Презентация по физике Конденсаторы(10 класс)
- 2. Конденсатор представляет собой два проводника, разделенные слоем
- 3. Виды конденсаторов Бумажные Воздушные Керамические Слюдяные Электролитические
- 4. ЭлектроёмкостьФизическая величина, характеризующая способность проводника накапливать заряд.

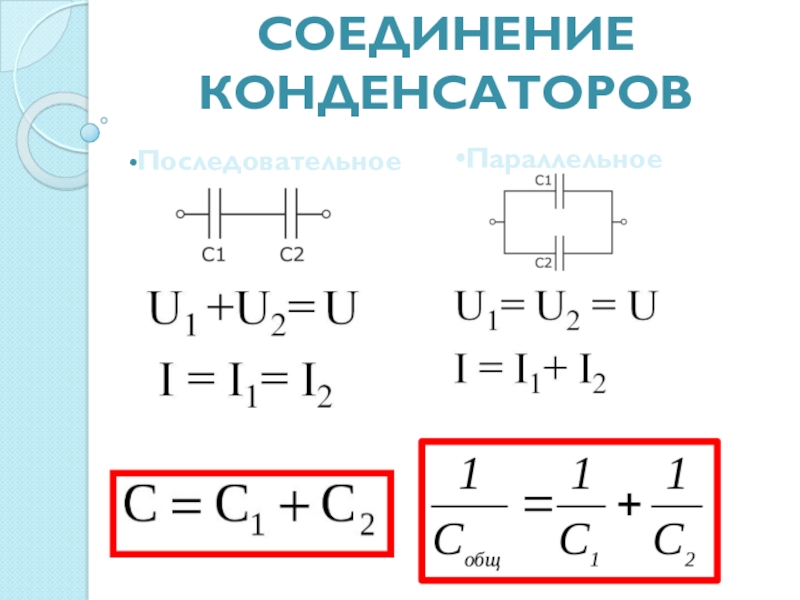

- 5. Соединение конденсаторовПоследовательное Параллельное
- 6. Тест
- 7. Как изменится электроемкость плоского воздушного конденсатора, если
- 8. Для того, чтобы увеличить электрическую ёмкость плоского
- 9. Как надо изменить заряд на обкладках плоского
- 10. При подключении к источнику постоянного тока заряд
- 11. Задачи
- 12. Задача 1На конденсаторе написано: 100 пФ; 300
- 13. Задача 2Определите емкость батареи конденсаторов, изображенной на рисунке. Емкость каждого конденсатора 1 мкФ.
- 14. Задача 3Плоский конденсатор состоит из двух пластин
- 15. Слайд 15
- 16. Слайд 16
Конденсатор представляет собой два проводника, разделенные слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.
Слайд 2Конденсатор представляет собой два проводника, разделенные слоем диэлектрика, толщина которого мала
по сравнению с размерами проводников.

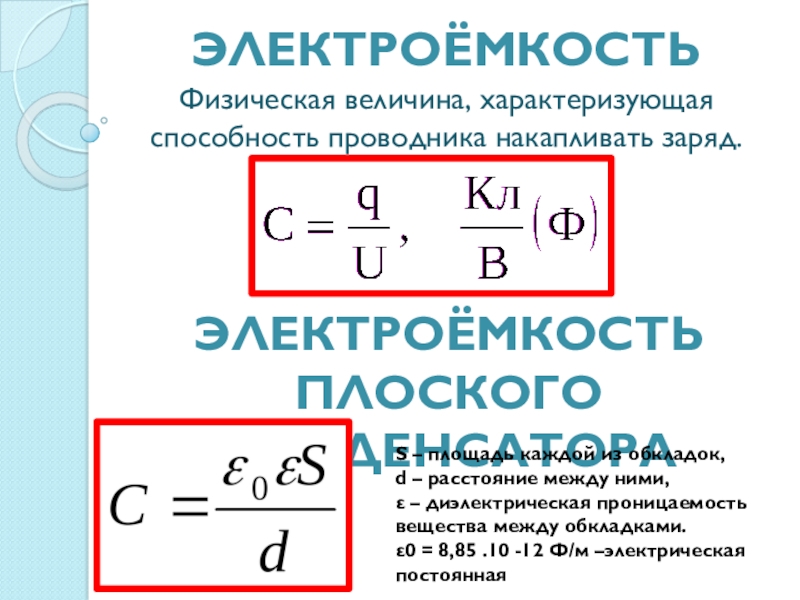

Слайд 4Электроёмкость
Физическая величина, характеризующая способность проводника накапливать заряд.
Электроёмкость плоского конденсатора
S –
площадь каждой из обкладок, d – расстояние между ними, ε – диэлектрическая проницаемость вещества между обкладками. ε0 = 8,85 .10 -12 Ф/м –электрическая постоянная

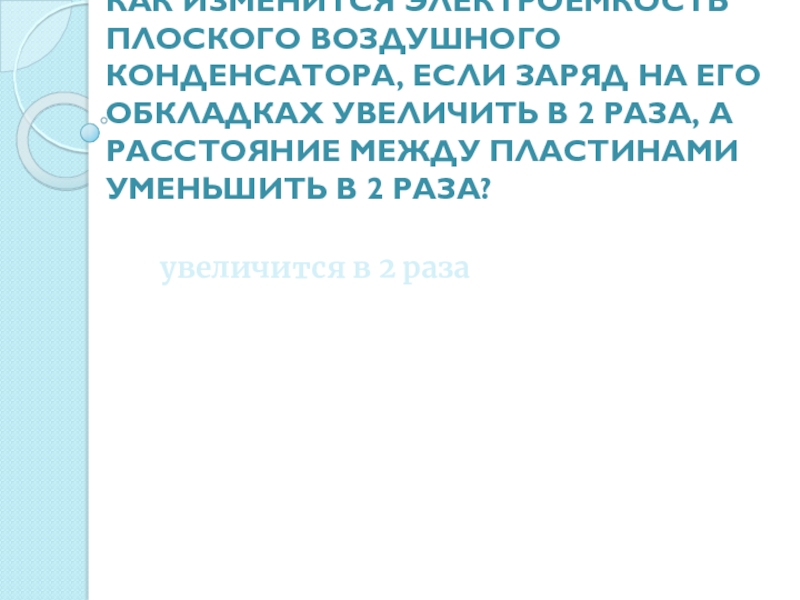

Слайд 7Как изменится электроемкость плоского воздушного конденсатора, если заряд на его обкладках
увеличить в 2 раза, а расстояние между пластинами уменьшить в 2 раза?
увеличится в 2 раза
уменьшится в 2 раза
не изменится
увеличится в 4 раза
Слайд 8Для того, чтобы увеличить электрическую ёмкость плоского воздушного конденсатора , нужно…
Уменьшить
расстояние между его пластинами
Увеличить площадь пластин
Заполнить пространство между пластинами диэлектриком
Проделать любую из перечисленных выше операций
Слайд 9Как надо изменить заряд на обкладках плоского конденсатора, чтобы после увеличения
зазора между обкладками в 3 раза, напряженность электрического поля в зазоре уменьшилась в итоге вдвое?
Увеличить в 4 раза
Оставить прежним
Уменьшить в 2 раза
Увеличить в 2 раза

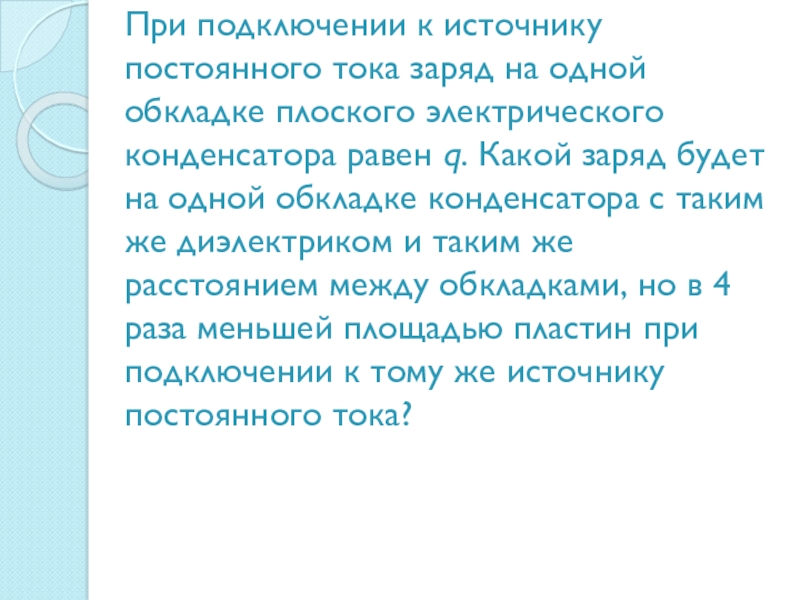

Слайд 10При подключении к источнику постоянного тока заряд на одной обкладке плоского
электрического конденсатора равен q. Какой заряд будет на одной обкладке конденсатора с таким же диэлектриком и таким же расстоянием между обкладками, но в 4 раза меньшей площадью пластин при подключении к тому же источнику постоянного тока?
2q
4q
q
-
4
q
-
2

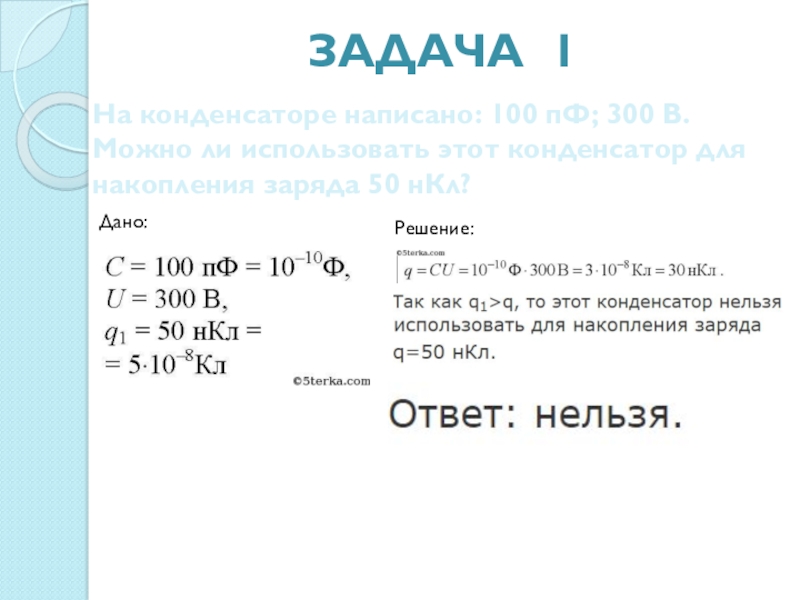

Слайд 12Задача 1
На конденсаторе написано: 100 пФ; 300 В. Можно ли использовать
этот конденсатор для накопления заряда 50 нКл?
Дано:
Решение:

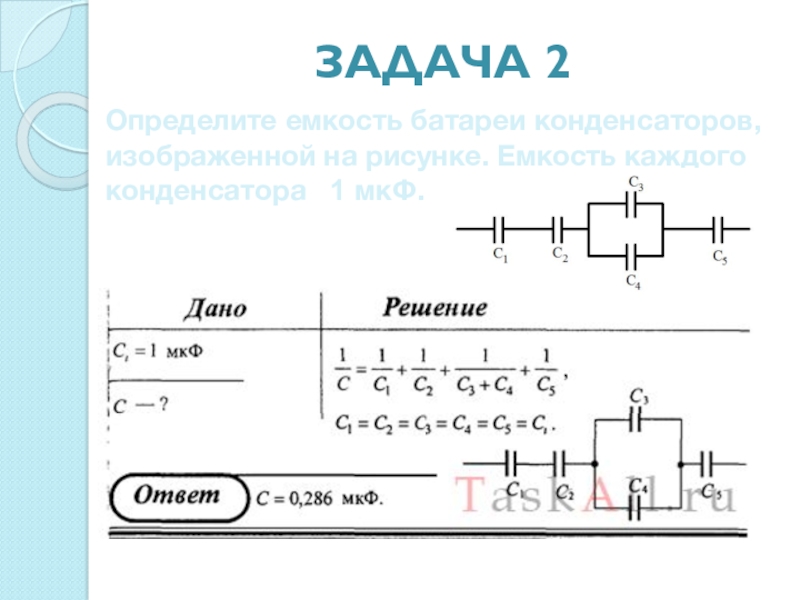

Слайд 13Задача 2
Определите емкость батареи конденсаторов, изображенной на рисунке. Емкость каждого конденсатора
1 мкФ.
Слайд 14Задача 3
Плоский конденсатор состоит из двух пластин площадью 50 см2каждая. Между
пластинами находится слой стекла. Какой наибольший заряд можно накопить на этом конденсаторе, если при напряженности поля 10 МВ/м в стекле происходит пробой конденсатора?
Дано:
Решение:
Ответ: q = 3,1 мкКл
