Презентация, доклад по физике Конденсаторы. Электроемкость конденсаторов (10 класс)
Содержание
- 1. Презентация по физике Конденсаторы. Электроемкость конденсаторов (10 класс)
- 2. Слайд 2
- 3. ПроводникиИмеют свободные электроны.Хорошо проводят электрический заряд.В электрическом
- 4. ПолупроводникиПроводят электрический заряд при определенных условиях (например, повышение температуры среды).Примеры: Кремний, Германий, Селен, Мышьяк.
- 5. ДиэлектрикиНе проводят электрический заряд.В электрическом поле поляризуются.Примеры: пластмасса, резина, стекло, фарфор, сухое дерево, бумага и пр.
- 6. Конденсатор – это проводники, разделенные тонким слоем

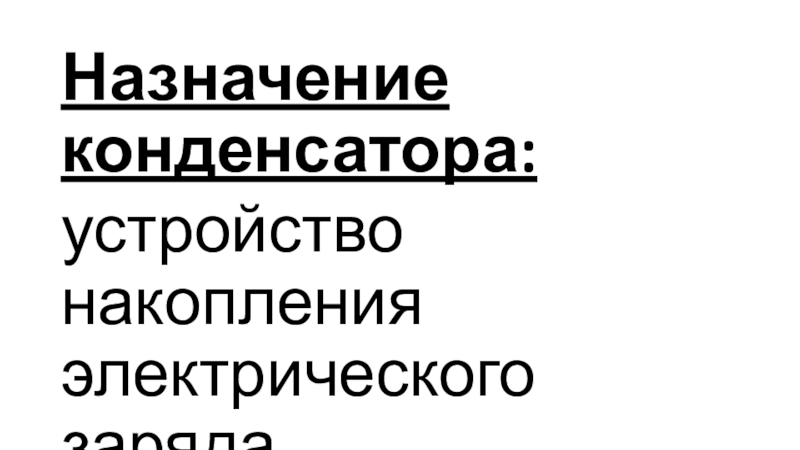

- 7. Назначение конденсатора:устройство накопления электрического заряда.
- 8. Принцип работыЭлектроны скапливаются на одной обкладке конденсатора,
- 9. Виды конденсаторовПо форме: плоские, цилиндрические, сферическиеПо виду
- 10. Слайд 10
- 11. Конденсаторы в технике
- 12. Применение конденсаторов
- 13. Слайд 13
- 14. Слайд 14
- 15. Электроёмкостьэто физическая величина, характеризующая способность проводников накапливать электрический заряд.Единица измерения – Фарад.
- 16. Электроёмкость плоского конденсатора
- 17. Задача №1Плоский конденсатор зарядили при помощи источника
- 18. Часто на практике конденсаторы соединяют различными способами:
- 19. Последовательное соединение

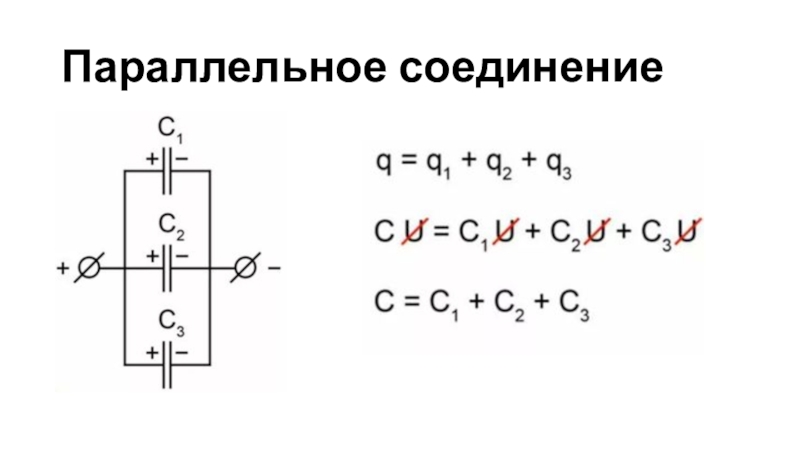

- 20. Параллельное соединение
- 21. Задача №2Найти электроемкость системы конденсаторов, если емкость каждого конденсатора равна 0,5 мкФ.
- 22. Задача №3Найти емкость батареи конденсаторов, схема которой представлена на рисунке.
- 23. Энергия заряженного конденсатора
- 24. Задача №4Плоский воздушный конденсатор имеет емкость С
ПроводникиИмеют свободные электроны.Хорошо проводят электрический заряд.В электрическом поле заряженные частицы проводников распределяются по поверхностиПримеры: металлы, растворы электролитов, человек, плазма.

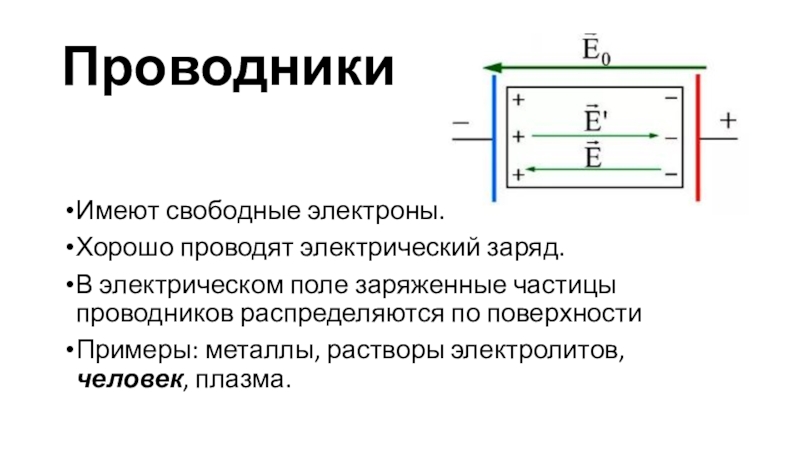

Слайд 3Проводники
Имеют свободные электроны.
Хорошо проводят электрический заряд.
В электрическом поле заряженные частицы проводников
распределяются по поверхности
Примеры: металлы, растворы электролитов, человек, плазма.
Примеры: металлы, растворы электролитов, человек, плазма.
Слайд 4Полупроводники
Проводят электрический заряд при определенных условиях (например, повышение температуры среды).
Примеры: Кремний,
Германий, Селен, Мышьяк.
Слайд 5Диэлектрики
Не проводят электрический заряд.
В электрическом поле поляризуются.
Примеры: пластмасса, резина, стекло, фарфор,
сухое дерево, бумага и пр.
Слайд 6Конденсатор – это проводники, разделенные тонким слоем диэлектрика.
++++++++++++++++++++++++++
- - - -
- - - - - - - - - - - - - - - - - - - - -
Обкладки
Диэлектрик
d
d – расстояние между обкладками
Проводники
Слайд 8Принцип работы
Электроны скапливаются на одной обкладке конденсатора, и их притягивает противоположно
заряженная обкладка конденсатора. Они хотят «перейти» туда, но не могут преодолеть слой диэлектрика.

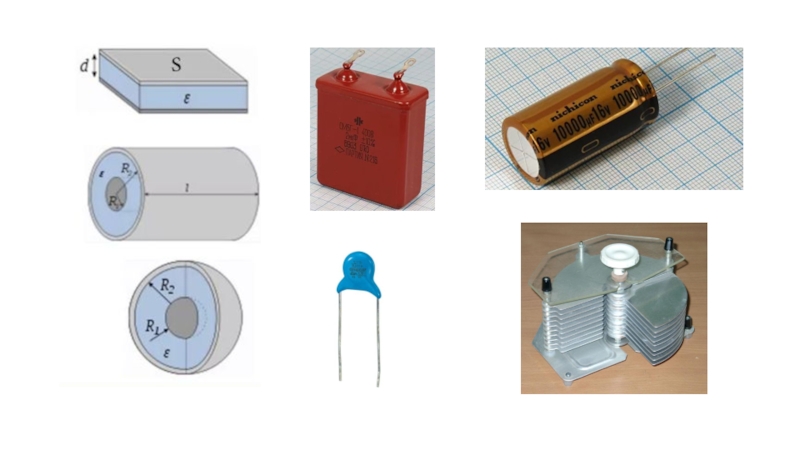

Слайд 9Виды конденсаторов
По форме: плоские, цилиндрические, сферические
По виду диэлектрика: воздушные, бумажные, слюдяные,
керамические, электролитные
По электроёмкости: постоянной ёмкости, переменной ёмкости
По электроёмкости: постоянной ёмкости, переменной ёмкости
Слайд 15Электроёмкость
это физическая величина, характеризующая способность проводников накапливать электрический заряд.
Единица измерения –
Фарад.

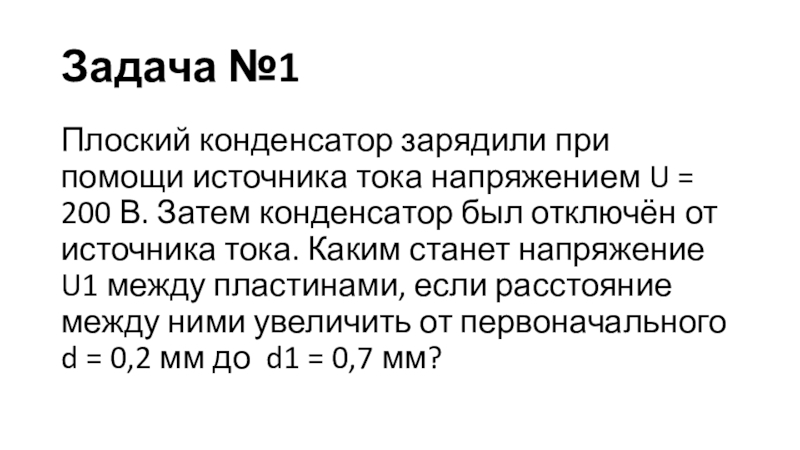

Слайд 17Задача №1
Плоский конденсатор зарядили при помощи источника тока напряжением U =
200 В. Затем конденсатор был отключён от источника тока. Каким станет напряжение U1 между пластинами, если расстояние между ними увеличить от первоначального d = 0,2 мм до d1 = 0,7 мм?

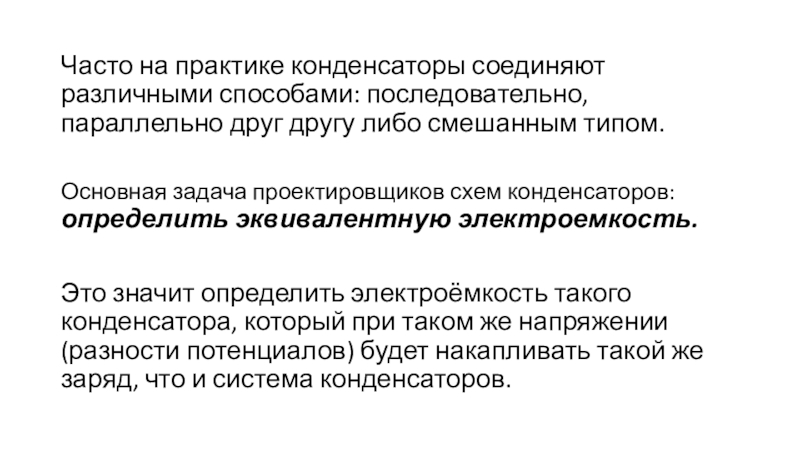

Слайд 18Часто на практике конденсаторы соединяют различными способами: последовательно, параллельно друг другу
либо смешанным типом.
Основная задача проектировщиков схем конденсаторов: определить эквивалентную электроемкость.
Это значит определить электроёмкость такого конденсатора, который при таком же напряжении (разности потенциалов) будет накапливать такой же заряд, что и система конденсаторов.
Основная задача проектировщиков схем конденсаторов: определить эквивалентную электроемкость.
Это значит определить электроёмкость такого конденсатора, который при таком же напряжении (разности потенциалов) будет накапливать такой же заряд, что и система конденсаторов.
Слайд 21Задача №2
Найти электроемкость системы конденсаторов, если емкость каждого конденсатора равна 0,5
мкФ.
Слайд 24Задача №4
Плоский воздушный конденсатор имеет емкость С и заряжен до разности
потенциалов U. Какую работу А надо совершить, чтобы вдвое увеличить расстояние между его обкладками?
