Презентация, доклад по физике Конденсаторы

Содержание

Конденсаторы

Слайд 1Презентация по физике по теме: «Применение конденсаторов»
ГБПОУ «Нижегородский индустриальный колледж»
Выполнил: студент гр. ЭМ

27 Бирюков Андрей
Проверил: преподаватель физики Филиппенко Г.Л.
Презентация по физике по теме: «Применение конденсаторов»  ГБПОУ «Нижегородский индустриальный колледж»Выполнил: студент гр. ЭМ 27 Бирюков

Слайд 2Конденсаторы

Конденсаторы

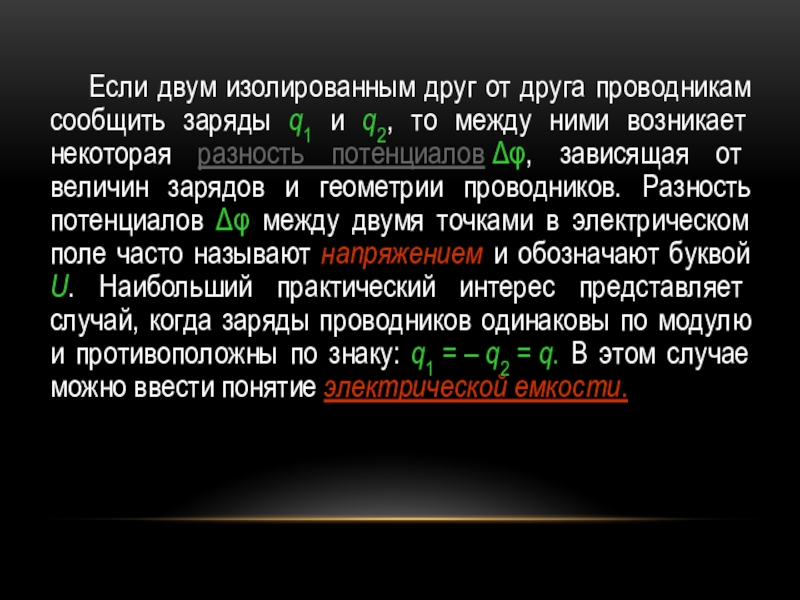

Слайд 3Если двум изолированным друг от друга проводникам сообщить заряды q1 и

q2, то между ними возникает некоторая разность потенциалов Δφ, зависящая от величин зарядов и геометрии проводников. Разность потенциалов Δφ между двумя точками в электрическом поле часто называют напряжением и обозначают буквой U. Наибольший практический интерес представляет случай, когда заряды проводников одинаковы по модулю и противоположны по знаку: q1 = – q2 = q. В этом случае можно ввести понятие электрической емкости.
Если двум изолированным друг от друга проводникам сообщить заряды q1 и q2, то между ними возникает некоторая

Слайд 4Электроемкостью системы из двух проводников называется физическая величина, определяемая как отношение

заряда q одного из проводников к разности потенциалов Δφ между ними:


В системе СИ единица электроемкости называется фарад (Ф):

Электроемкостью системы из двух проводников называется физическая величина, определяемая как отношение заряда q одного из проводников к

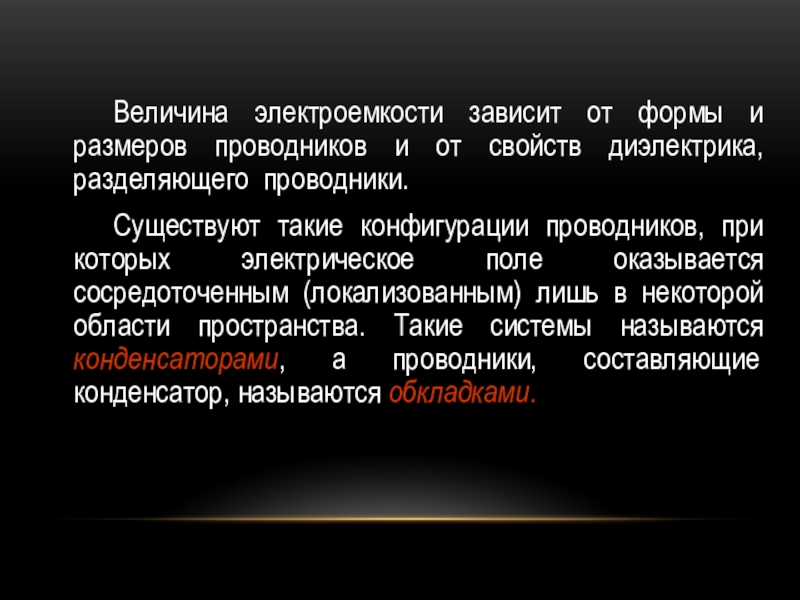

Слайд 5Величина электроемкости зависит от формы и размеров проводников и от свойств

диэлектрика, разделяющего проводники.
Существуют такие конфигурации проводников, при которых электрическое поле оказывается сосредоточенным (локализованным) лишь в некоторой области пространства. Такие системы называются конденсаторами, а проводники, составляющие конденсатор, называются обкладками.
Величина электроемкости зависит от формы и размеров проводников и от свойств диэлектрика, разделяющего проводники. Существуют такие конфигурации

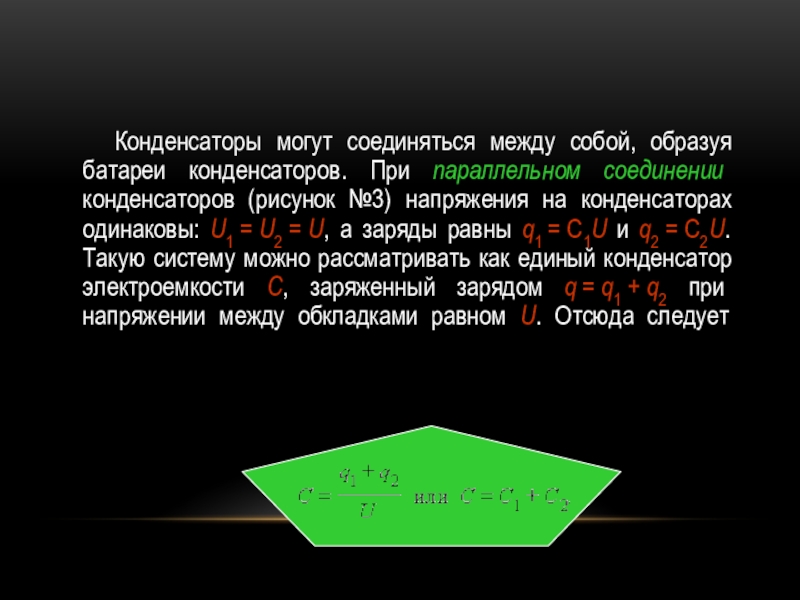

Слайд 6Конденсаторы могут соединяться между собой, образуя батареи конденсаторов. При параллельном соединении

конденсаторов (рисунок №3) напряжения на конденсаторах одинаковы: U1 = U2 = U, а заряды равны q1 = С1U и q2 = С2U. Такую систему можно рассматривать как единый конденсатор электроемкости C, заряженный зарядом q = q1 + q2 при напряжении между обкладками равном U. Отсюда следует


Конденсаторы могут соединяться между собой, образуя батареи конденсаторов. При параллельном соединении конденсаторов (рисунок №3) напряжения на конденсаторах

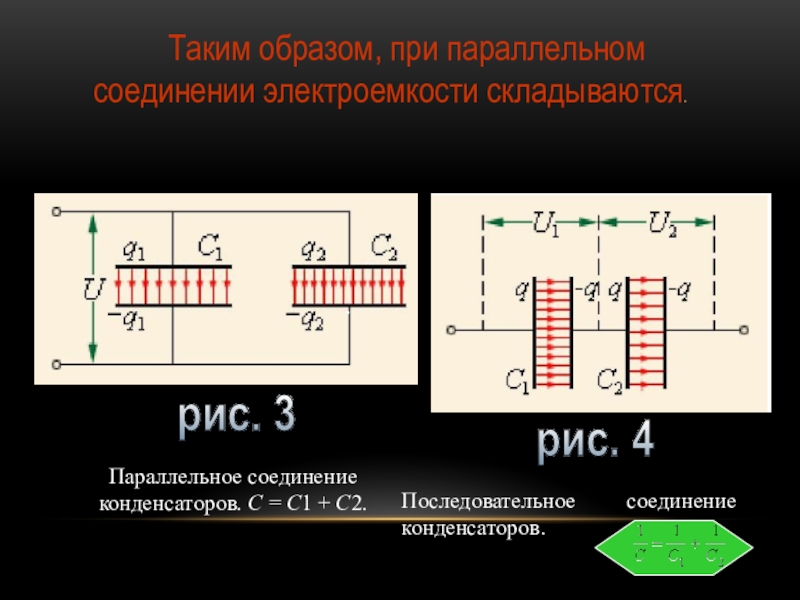

Слайд 7Таким образом, при параллельном соединении электроемкости складываются.
рис. 3
рис. 4
Параллельное соединение конденсаторов.

C = C1 + C2.

Последовательное соединение конденсаторов.

.

Таким образом, при параллельном соединении электроемкости складываются.рис. 3рис. 4Параллельное соединение конденсаторов. C = C1 + C2. Последовательное соединение конденсаторов.                           .

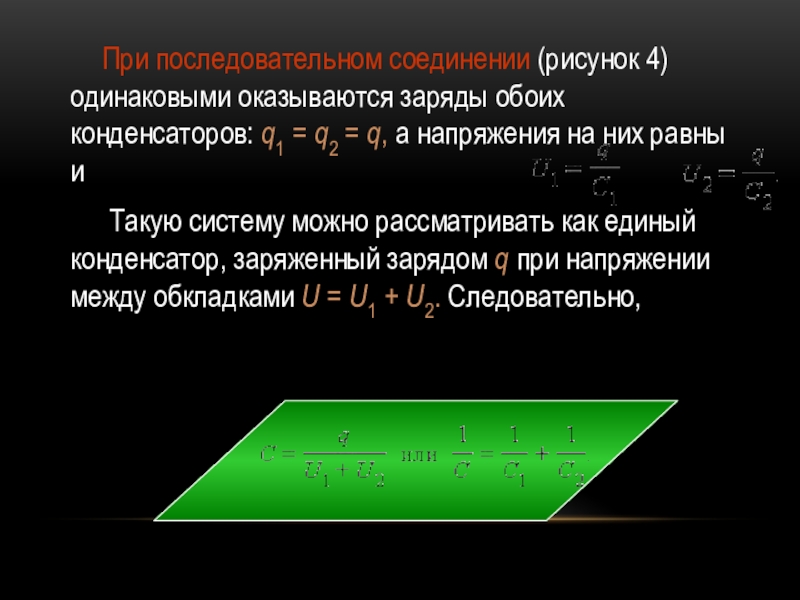

Слайд 8При последовательном соединении (рисунок 4) одинаковыми оказываются заряды обоих конденсаторов: q1 = q2 = q,

а напряжения на них равны и
Такую систему можно рассматривать как единый конденсатор, заряженный зарядом q при напряжении между обкладками U = U1 + U2. Следовательно,


При последовательном соединении (рисунок 4) одинаковыми оказываются заряды обоих конденсаторов: q1 = q2 = q, а напряжения на них равны

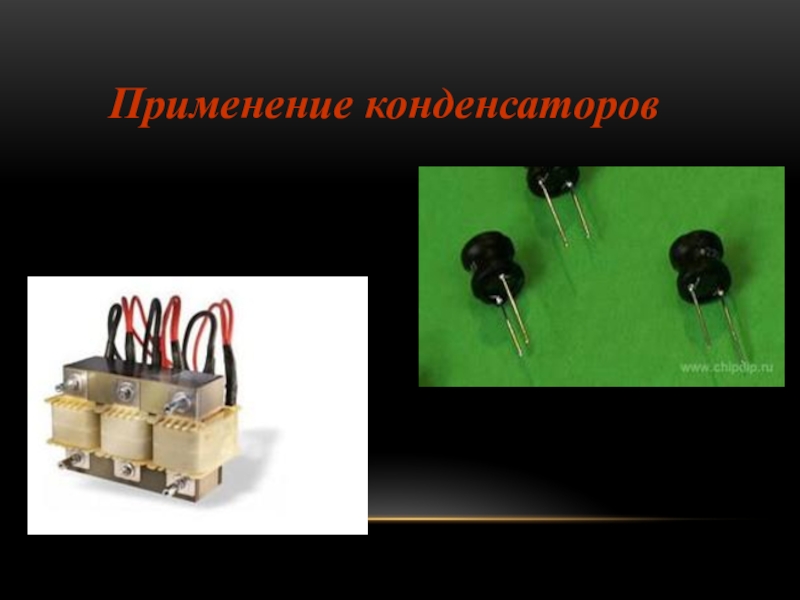

Слайд 9Применение конденсаторов

Применение конденсаторов

Слайд 10В современной технике конденсаторы находят себе исключительно широкое и разностороннее применение,

прежде всего в областях электроники.

В радиотехнической и телевизионной аппаратуре

В радиолокационной технике

В телефонии и телеграфии

В автоматике и телемеханике

В технике счетно-решающих устройств

В электроизмерительной технике

В лазерной технике

В современной технике конденсаторы находят себе исключительно широкое и разностороннее применение, прежде всего в областях электроники.В радиотехнической

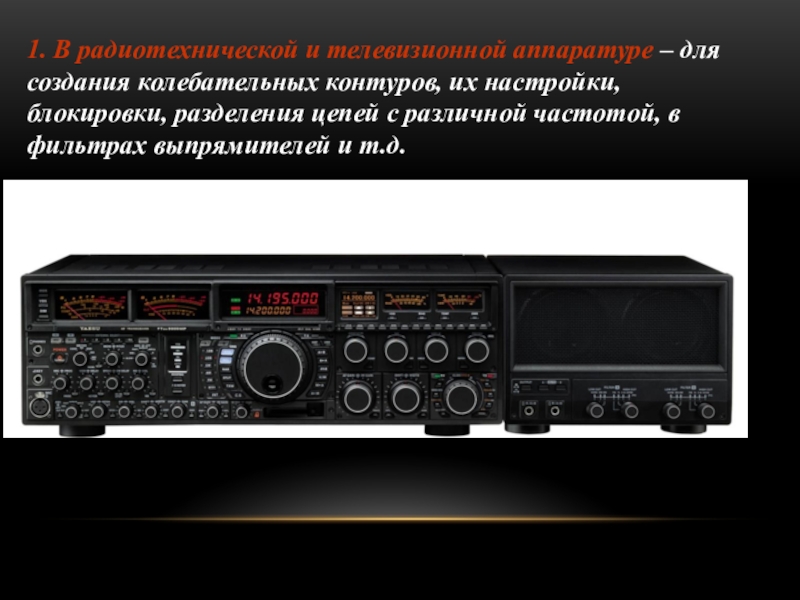

Слайд 111. В радиотехнической и телевизионной аппаратуре – для создания колебательных контуров,

их настройки, блокировки, разделения цепей с различной частотой, в фильтрах выпрямителей и т.д.
1. В радиотехнической и телевизионной аппаратуре – для создания колебательных контуров, их настройки, блокировки, разделения цепей с

Слайд 122.В радиолокационной технике – для получения импульсов большей мощности, формирования импульсов

и т.д.
2.В радиолокационной технике – для получения импульсов большей мощности, формирования импульсов и т.д.

Слайд 133.В телефонии и телеграфии – для разделения цепей переменного и постоянного

токов, разделения токов различной частоты, искрогашения в контактах, симметрирования кабельных линий и т.д.
3.В телефонии и телеграфии – для разделения цепей переменного и постоянного токов, разделения токов различной частоты, искрогашения

Слайд 144. В автоматике и телемеханике – для создания датчиков на емкостном

принципе, разделения цепей постоянного и пульсирующего токов, искрогашения в контактах, в схемах тиратронных генераторов импульсов и т.д.
4. В автоматике и телемеханике – для создания датчиков на емкостном принципе, разделения цепей постоянного и пульсирующего

Слайд 155. В технике счетно-решающих устройств – в специальных запоминающих устройствах и

т.д.
5. В технике счетно-решающих устройств – в специальных запоминающих устройствах и т.д.

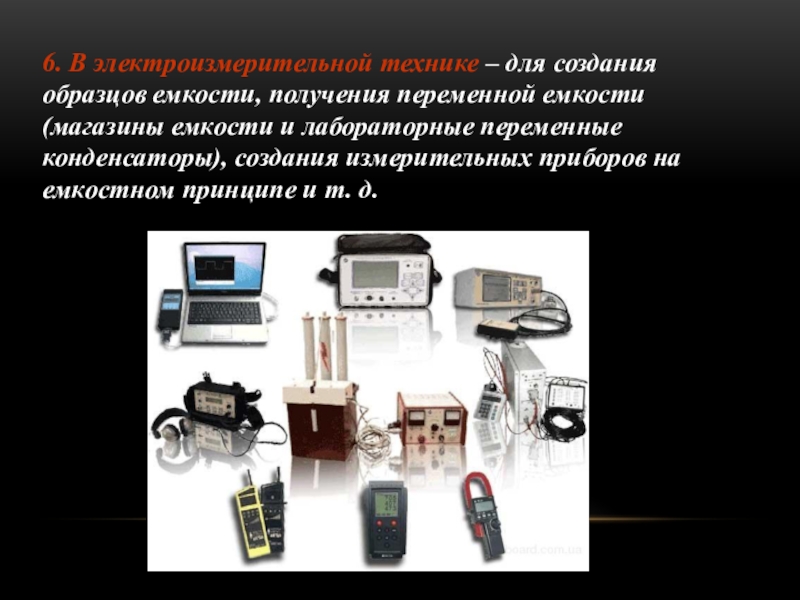

Слайд 166. В электроизмерительной технике – для создания образцов емкости, получения переменной

емкости (магазины емкости и лабораторные переменные конденсаторы), создания измерительных приборов на емкостном принципе и т. д.
6. В электроизмерительной технике – для создания образцов емкости, получения переменной емкости (магазины емкости и лабораторные переменные

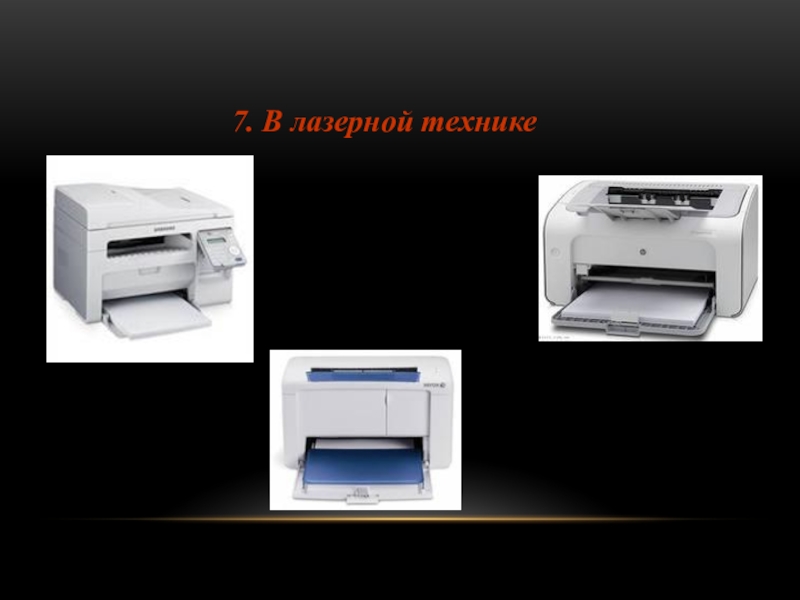

Слайд 177. В лазерной технике

7. В лазерной технике

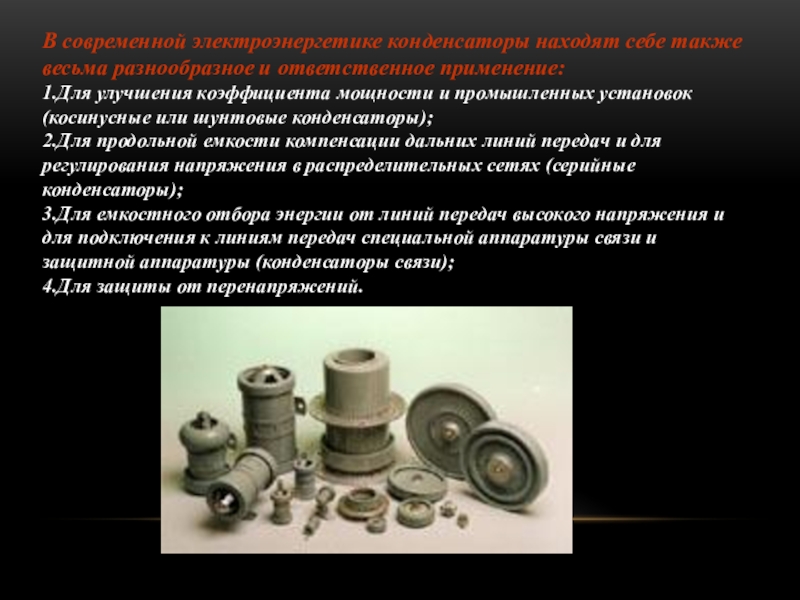

Слайд 18В современной электроэнергетике конденсаторы находят себе также весьма разнообразное и ответственное

применение:
1.Для улучшения коэффициента мощности и промышленных установок (косинусные или шунтовые конденсаторы);
2.Для продольной емкости компенсации дальних линий передач и для регулирования напряжения в распределительных сетях (серийные конденсаторы);
3.Для емкостного отбора энергии от линий передач высокого напряжения и для подключения к линиям передач специальной аппаратуры связи и защитной аппаратуры (конденсаторы связи);
4.Для защиты от перенапряжений.
В современной электроэнергетике конденсаторы находят себе также весьма разнообразное и ответственное применение:1.Для улучшения коэффициента мощности и промышленных

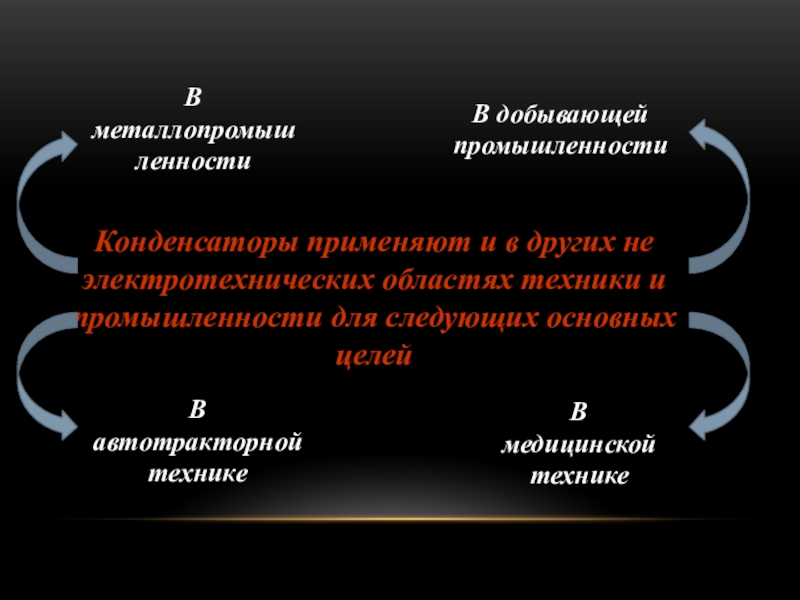

Слайд 19Конденсаторы применяют и в других не электротехнических областях техники и промышленности

для следующих основных целей

В металлопромышленности

В добывающей промышленности

В автотракторной технике

В медицинской технике

Конденсаторы применяют и в других не электротехнических областях техники и промышленности для следующих основных целейВ металлопромышленности В

Слайд 201. В металлопромышленности - в высокочастотных установках для плавки и термической

обработки металлов, в электроэрозионных (электроискровых) установках, для магнитоимпульсной обработки металлов и т.д.
1. В металлопромышленности - в высокочастотных установках для плавки и термической обработки металлов, в электроэрозионных (электроискровых) установках,

Слайд 212. В добывающей промышленности (угольной, металлорудной и т.п.) – в рудничном

транспорте на конденсаторных электровозах нормальной и повышенной частоты (бесконтактных), в электровзрывных устройствах с использованием электрогидравлического эффекта и т.д.
2. В добывающей промышленности (угольной, металлорудной и т.п.) – в рудничном транспорте на конденсаторных электровозах нормальной и

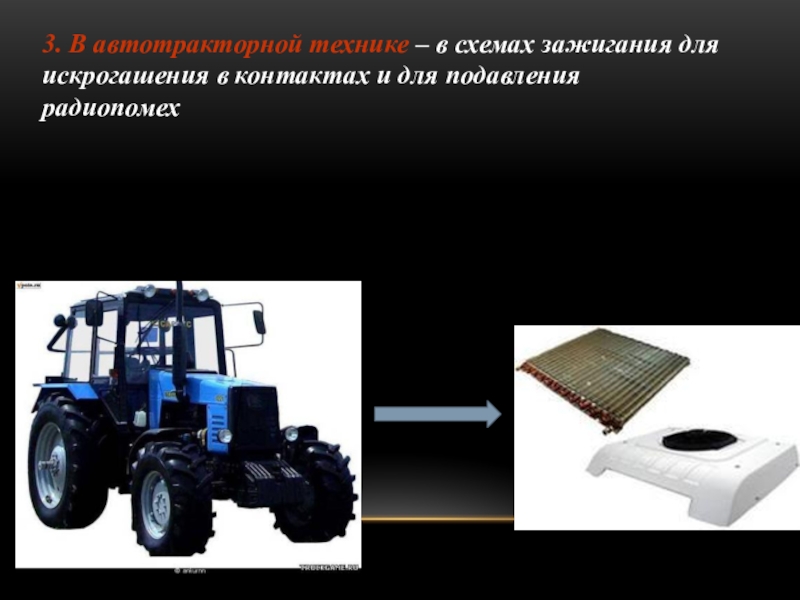

Слайд 223. В автотракторной технике – в схемах зажигания для искрогашения в

контактах и для подавления радиопомех
3. В автотракторной технике – в схемах зажигания для искрогашения в контактах и для подавления радиопомех

Слайд 234. В медицинской технике – в рентгеновской аппаратуре, в устройствах электротерапии

и т.д.
4. В медицинской технике – в рентгеновской аппаратуре, в устройствах электротерапии и т.д.
