Презентация, доклад по физике Конденсатор
Содержание
- 1. Презентация по физике Конденсатор
- 2. Конденсатор – это устройство, предназначенное для накопления

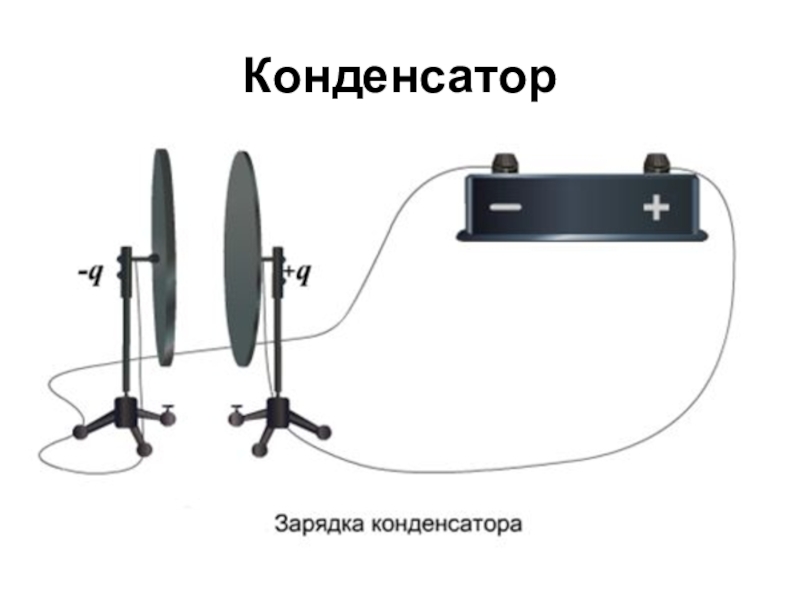

- 3. Конденсатор
- 4. ЭлектроемкостьЗа единицу 1 фарад принимается емкость такого
- 5. S – площадь каждой из обкладок
- 6. КонденсаторЭлектрическое поле сконцентрировано между обкладками конденсатораСКонденсатор на схеме

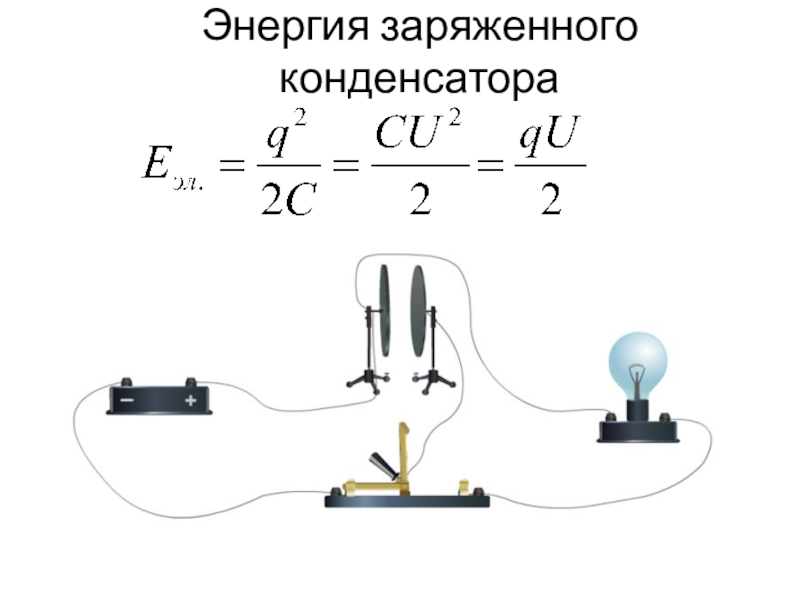

- 7. Энергия заряженного конденсатора

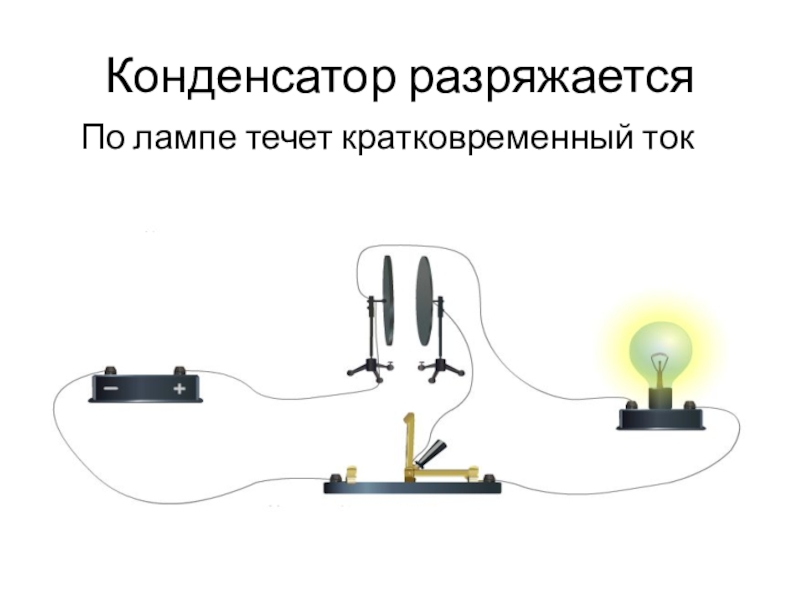

- 8. Конденсатор разряжаетсяПо лампе течет кратковременный ток
- 9. Параллельное соединение При параллельном соединении 2-х конденсаторов емкостью
- 10. Последовательное соединение Отрицательная обкладка 1-го конденсатора соединяется с положительной обкладкой 2-го конденсатора+|q|-|q|+|q|-|q|Заряды обоих конденсаторов одинаковыС 1С 2
- 11. Типы конденсаторов1) Бумажный конденсатор1 - металлическая фольга2-
- 12. Типы конденсаторов2) Оксидно -электролитический конденсаторТонкая оксидная пленка
- 13. 3) Керамический конденсаторТипы конденсаторовВ керамических конденсаторах тонкий проводящий слой (обкладки) наносят на керамический цилиндр (изолятор)
- 14. Типы конденсаторов4) Конденсатор переменной емкости
- 15. Слайд 15

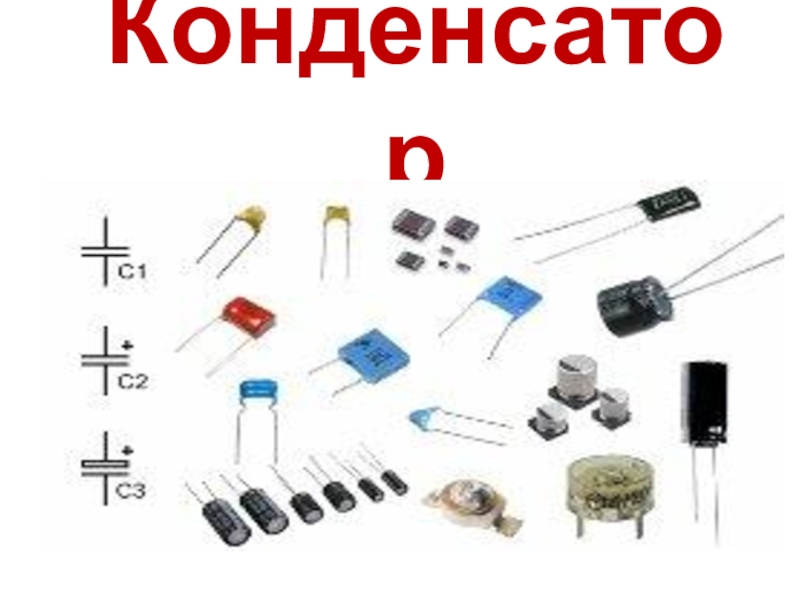

Конденсатор – это устройство, предназначенное для накопления заряда и энергии электрического поля.Конденсатор состоит из двух металлических проводников (обкладок), разделенных диэлектриком.

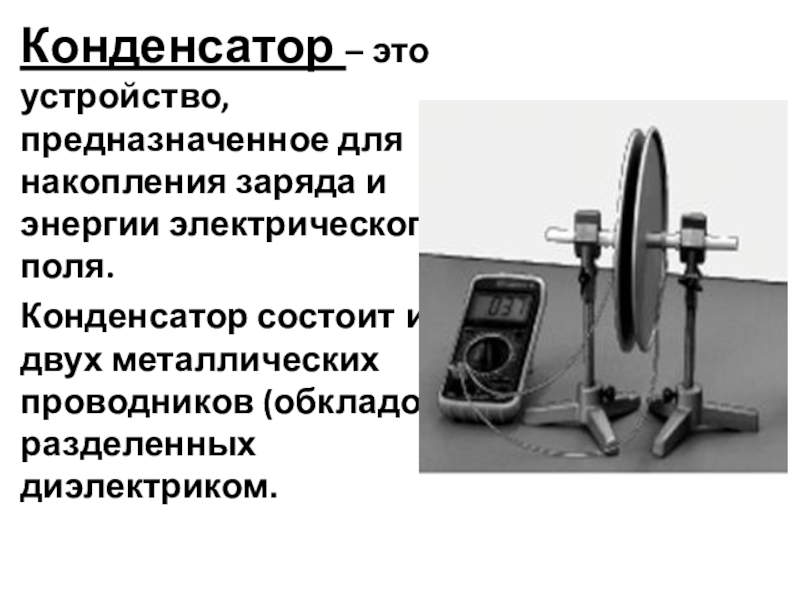

Слайд 2Конденсатор – это устройство, предназначенное для накопления заряда и энергии электрического
поля.
Конденсатор состоит из двух металлических проводников (обкладок), разделенных диэлектриком.
Конденсатор состоит из двух металлических проводников (обкладок), разделенных диэлектриком.

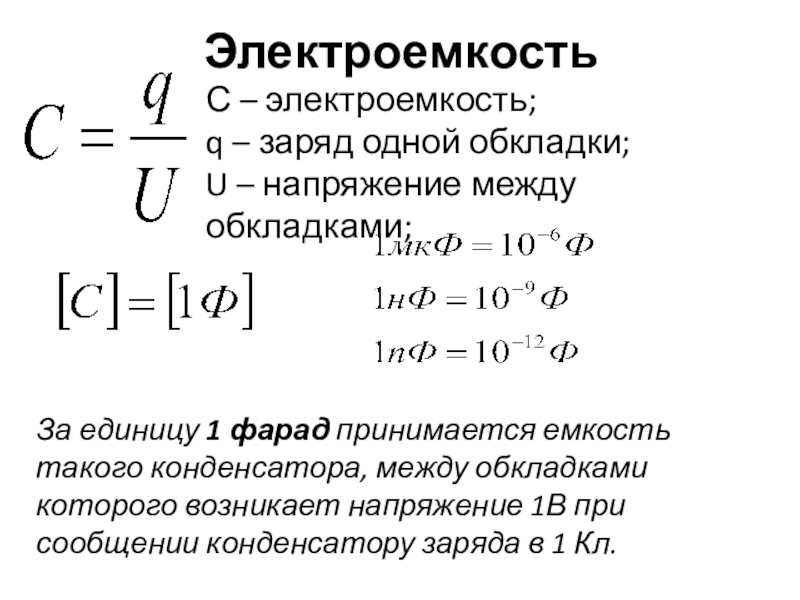

Слайд 4Электроемкость
За единицу 1 фарад принимается емкость такого конденсатора, между обкладками которого
возникает напряжение 1В при сообщении конденсатору заряда в 1 Кл.
С – электроемкость;
q – заряд одной обкладки;
U – напряжение между обкладками;

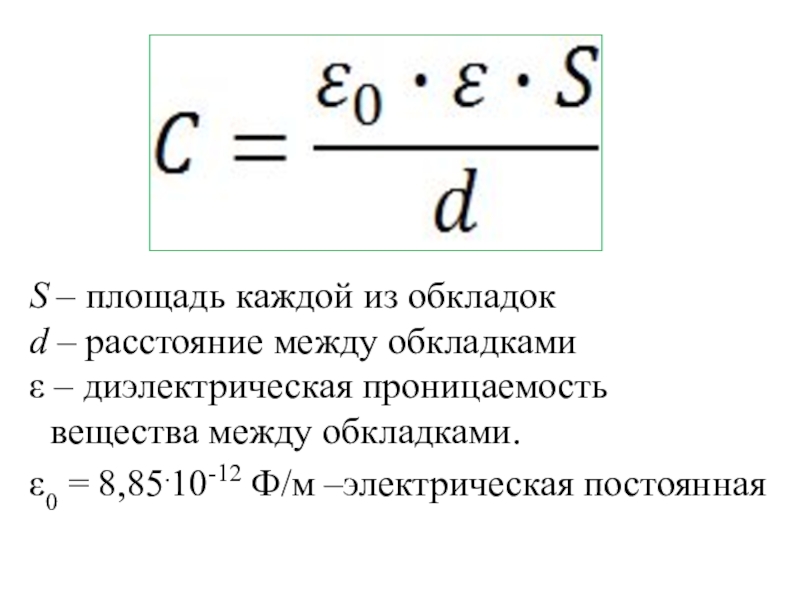

Слайд 5 S – площадь каждой из обкладок
d – расстояние между
обкладками
ε – диэлектрическая проницаемость вещества между обкладками.
ε0 = 8,85.10-12 Ф/м –электрическая постоянная
ε – диэлектрическая проницаемость вещества между обкладками.
ε0 = 8,85.10-12 Ф/м –электрическая постоянная
Слайд 6Конденсатор
Электрическое поле сконцентрировано между обкладками конденсатора
С
Конденсатор на схеме

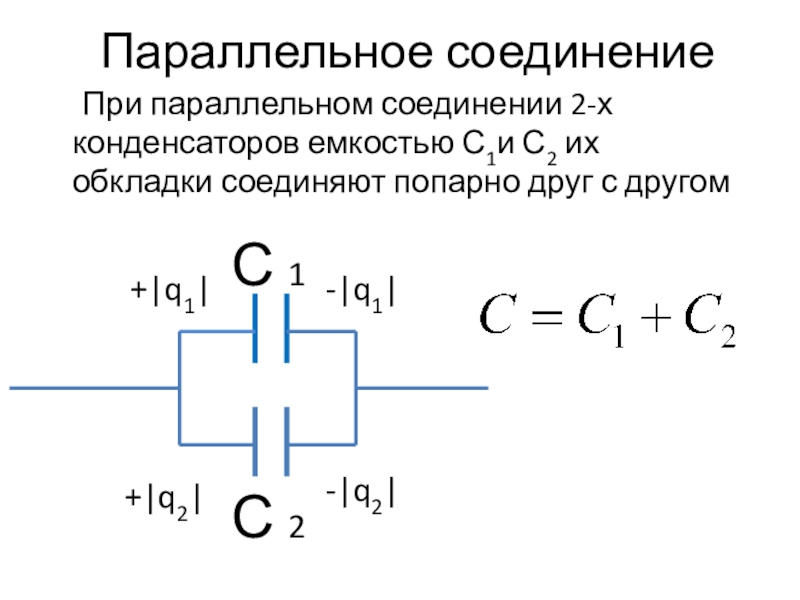

Слайд 9Параллельное соединение
При параллельном соединении 2-х конденсаторов емкостью С1и С2 их обкладки
соединяют попарно друг с другом
+|q1|
+|q2|
-|q1|
-|q2|
С 1
С 2

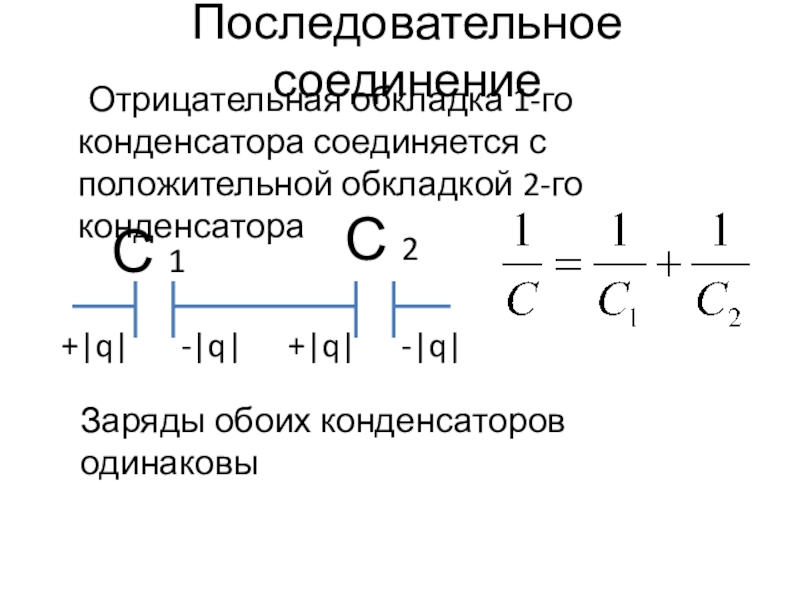

Слайд 10Последовательное соединение
Отрицательная обкладка 1-го конденсатора соединяется с положительной обкладкой 2-го конденсатора
+|q|
-|q|
+|q|
-|q|
Заряды
обоих конденсаторов одинаковы
С 1
С 2

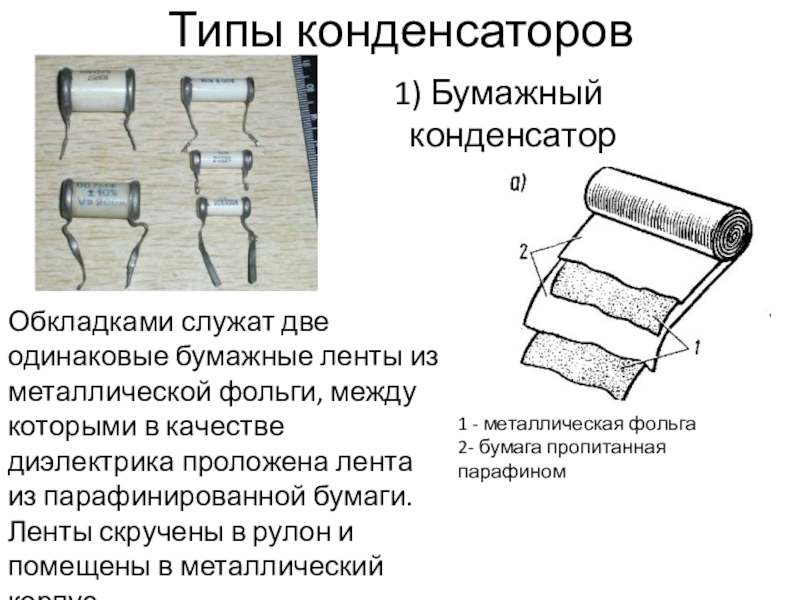

Слайд 11Типы конденсаторов
1) Бумажный конденсатор
1 - металлическая фольга
2- бумага пропитанная парафином
Обкладками служат
две одинаковые бумажные ленты из металлической фольги, между которыми в качестве диэлектрика проложена лента из парафинированной бумаги. Ленты скручены в рулон и помещены в металлический корпус.

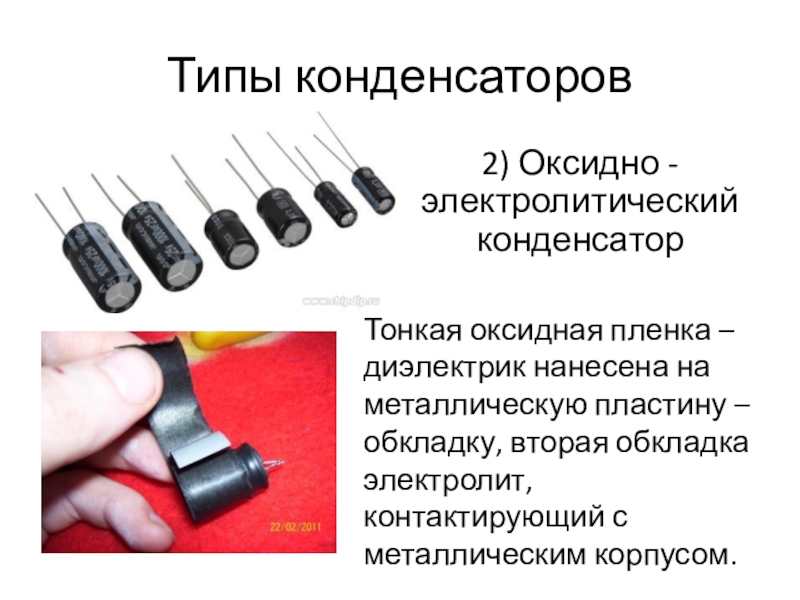

Слайд 12Типы конденсаторов
2) Оксидно -электролитический конденсатор
Тонкая оксидная пленка – диэлектрик нанесена на
металлическую пластину – обкладку, вторая обкладка электролит, контактирующий с металлическим корпусом.

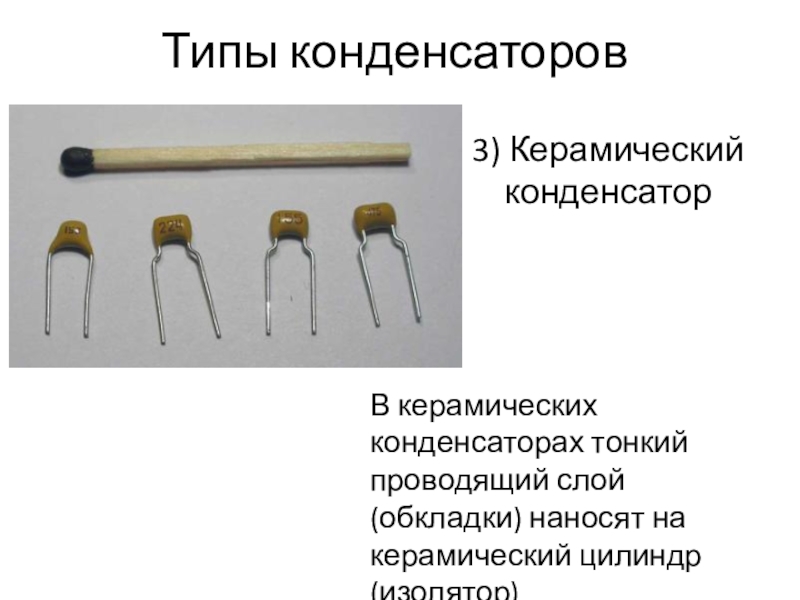

Слайд 133) Керамический конденсатор
Типы конденсаторов
В керамических конденсаторах тонкий проводящий слой (обкладки) наносят
на керамический цилиндр (изолятор)

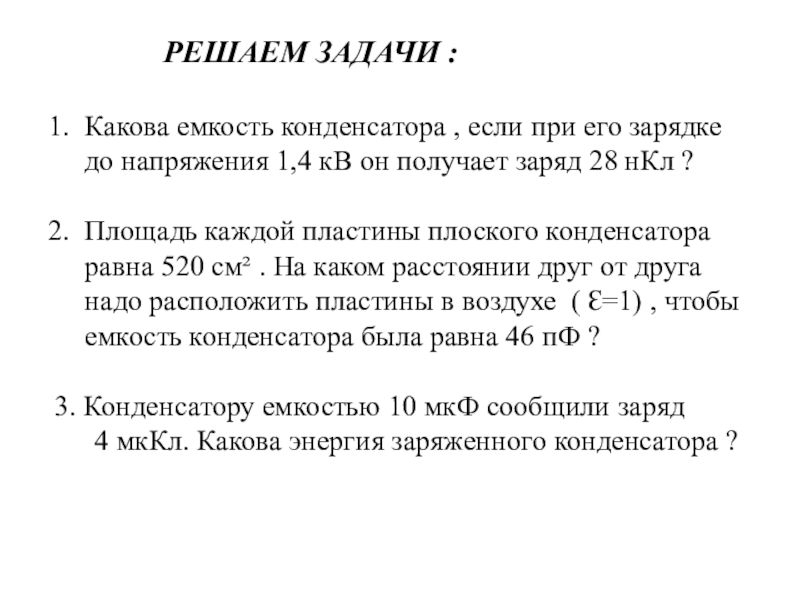

Слайд 15 РЕШАЕМ ЗАДАЧИ :
Какова емкость
конденсатора , если при его зарядке до напряжения 1,4 кВ он получает заряд 28 нКл ?
Площадь каждой пластины плоского конденсатора равна 520 см² . На каком расстоянии друг от друга надо расположить пластины в воздухе ( Ɛ=1) , чтобы емкость конденсатора была равна 46 пФ ?
3. Конденсатору емкостью 10 мкФ сообщили заряд
4 мкКл. Какова энергия заряженного конденсатора ?
Площадь каждой пластины плоского конденсатора равна 520 см² . На каком расстоянии друг от друга надо расположить пластины в воздухе ( Ɛ=1) , чтобы емкость конденсатора была равна 46 пФ ?
3. Конденсатору емкостью 10 мкФ сообщили заряд
4 мкКл. Какова энергия заряженного конденсатора ?
