Презентация, доклад по физике к уроку на тему: Электрическое напряжение. Закон Ома для однородного участка цепи. Электрическое сопротивление.

9. Урок24.

Разработала: учитель физики ДОШ № 56, ІІ квалификационная категория, Чигринская И.Н.

О.Бальзак

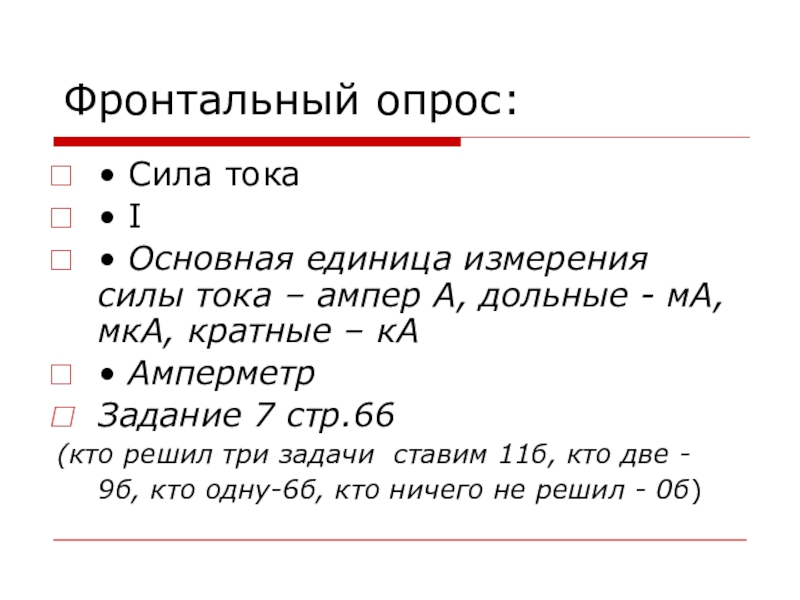

– ампер А, дольные - мА, мкА, кратные – кА
• Амперметр
Задание 7 стр.66
(кто решил три задачи ставим 11б, кто две - 9б, кто одну-6б, кто ничего не решил - 0б)

то направление,…
Силой тока называется …
Ампер – это такая сила постоянного тока, при которой…
Прибор для измерения силы тока в цепи называется…

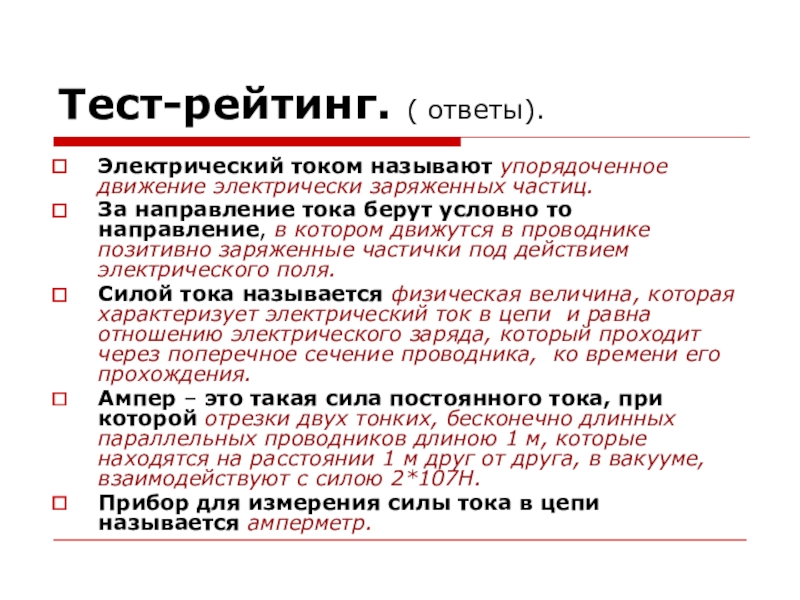

тока берут условно то направление, в котором движутся в проводнике позитивно заряженные частички под действием электрического поля.
Силой тока называется физическая величина, которая характеризует электрический ток в цепи и равна отношению электрического заряда, который проходит через поперечное сечение проводника, ко времени его прохождения.
Ампер – это такая сила постоянного тока, при которой отрезки двух тонких, бесконечно длинных параллельных проводников длиною 1 м, которые находятся на расстоянии 1 м друг от друга, в вакууме, взаимодействуют с силою 2*107Н.
Прибор для измерения силы тока в цепи называется амперметр.

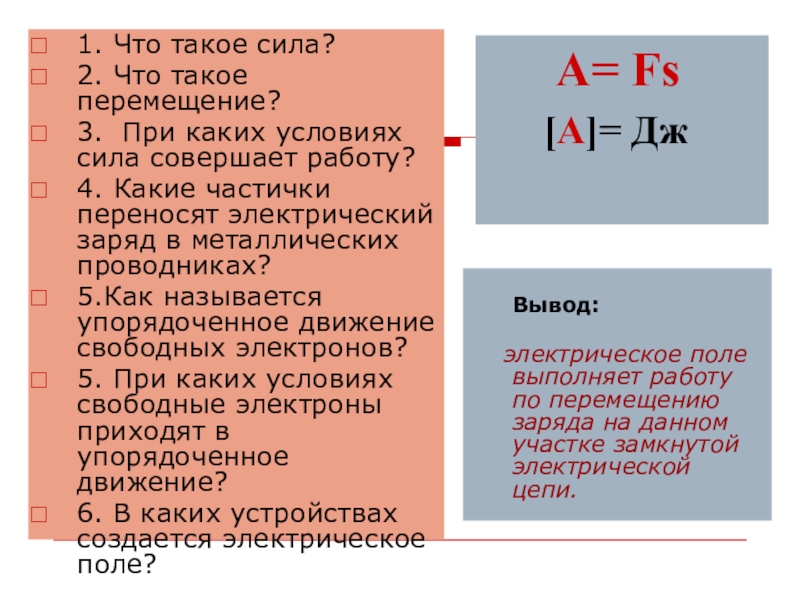

А= Fs
[А]= Дж

1. Что такое сила?
2. Что такое перемещение?
3. При каких условиях сила совершает работу?
4. Какие частички переносят электрический заряд в металлических проводниках?
5.Как называется упорядоченное движение свободных электронов?
5. При каких условиях свободные электроны приходят в упорядоченное движение?
6. В каких устройствах создается электрическое поле?

Вывод:

электрическое поле выполняет работу по перемещению заряда на данном участке замкнутой электрической цепи.

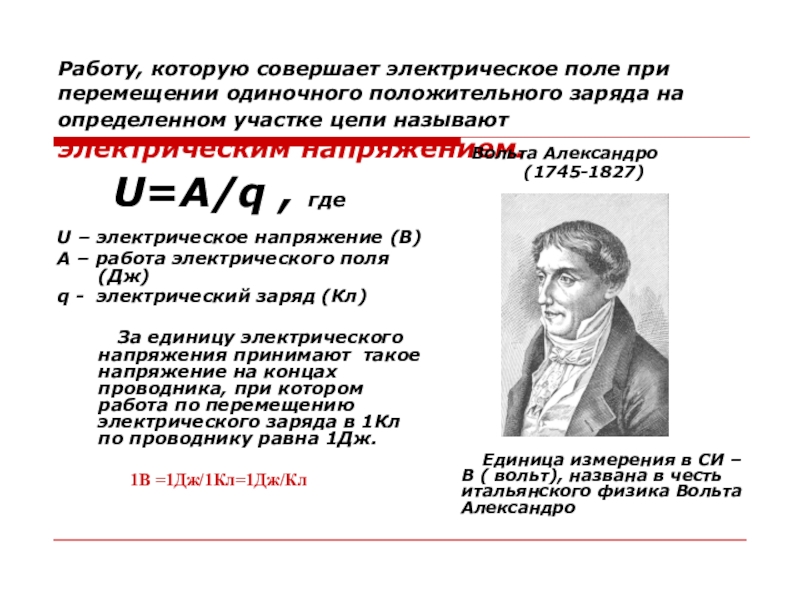

определенном участке цепи называют электрическим напряжением.

U=A/q , где

U – электрическое напряжение (В)
A – работа электрического поля (Дж)
q - электрический заряд (Кл)

За единицу электрического напряжения принимают такое напряжение на концах проводника, при котором работа по перемещению электрического заряда в 1Кл по проводнику равна 1Дж.

1В =1Дж/1Кл=1Дж/Кл

Вольта Александро
(1745-1827)














Единица измерения в СИ – В ( вольт), названа в честь итальянского физика Вольта Александро

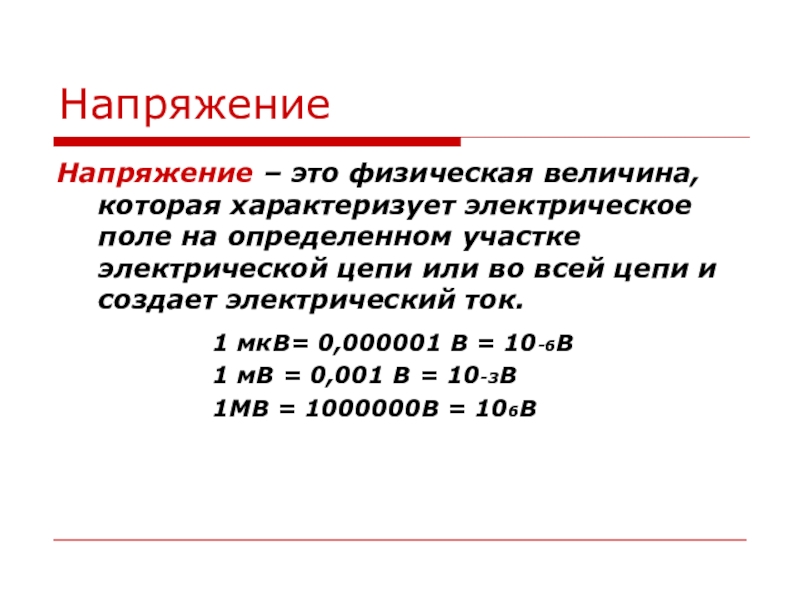

участке электрической цепи или во всей цепи и создает электрический ток.

1 мкВ= 0,000001 В = 10-6В
1 мВ = 0,001 В = 10-3В
1МВ = 1000000В = 106В

включается параллельно к участку цепи, на котором измеряют напряжение

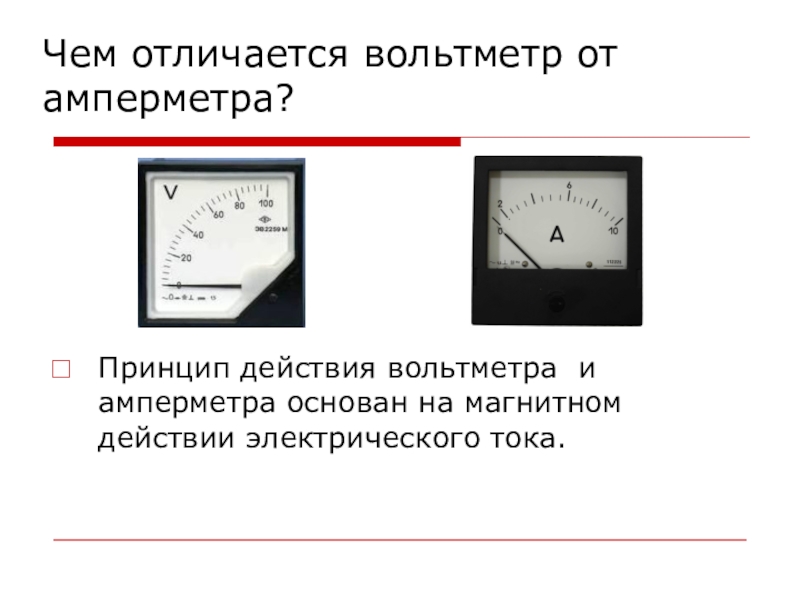

магнитном действии электрического тока.

стр.70 рис.42)

где k – коэффициент пропорциональности, он имеет свое название – электропроводность проводника, зависит от свойств самого проводника, от его геометрических размеров и материала из которого изготовлен проводник. Чем k больше, тем лучше проводник проводит эл.ток.

Эта зависимость впервые была установлена немецким физиком Ом Георг-Симон (1787-1854). Он провел много опытов с разными проводниками. Вывил эту закономерность, которая получила в физики название Закон Ома.

его в СИ Ом.
Отсюда Закон Ома можно записать так:
I = U/R .

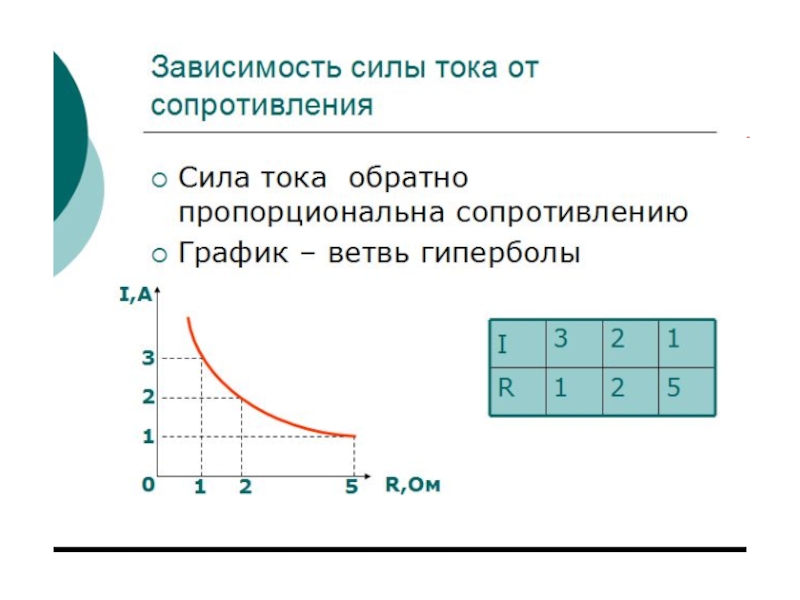

Сила тока на однородном участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

U/I
( следует помнить, что сопротивление проводника не зависит ни от силы тока ни от напряжения, а только от материала проводника и его геометрических размеров)

котором при напряжении в 1В на его концах сила тока равна 1А.
1Ом=1В/1А=1В/А
На практике часто используют единицы:
1кОМ= 1000 Ом =103Ом
1Мом= 1000000 Ом = 106 Ом

Прибор для измерения эл.сопротивления называется омметр.

Единица измерения электрического заряда (количества электричества) в Международной системе единиц (СИ).
Упорядоченное движение заряженных частиц.
Физическая величина, характеризующая электрическое поле, которое создаёт ток.
Единица напряжения.
Прибор для измерения напряжения.
Прибор для измерения силы тока.

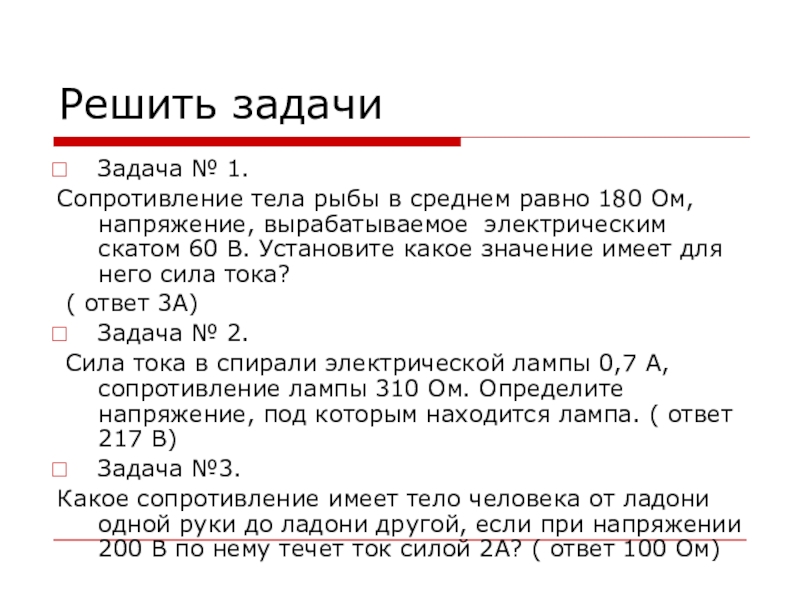

напряжение, вырабатываемое электрическим скатом 60 В. Установите какое значение имеет для него сила тока?
( ответ 3А)
Задача № 2.
Сила тока в спирали электрической лампы 0,7 А, сопротивление лампы 310 Ом. Определите напряжение, под которым находится лампа. ( ответ 217 В)
Задача №3.
Какое сопротивление имеет тело человека от ладони одной руки до ладони другой, если при напряжении 200 В по нему течет ток силой 2А? ( ответ 100 Ом)

и сопротивлением, с одним из важных законов электрических явлений “Закон Ома для участка цепи”.

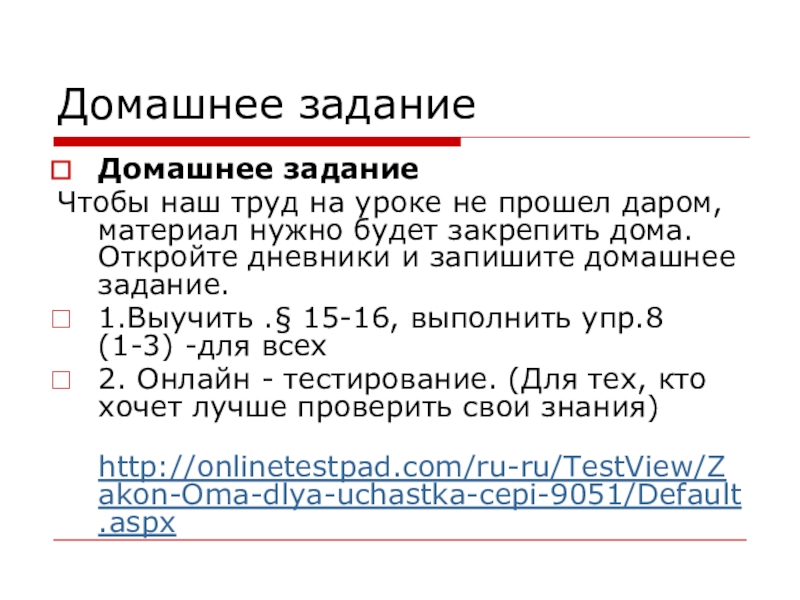

нужно будет закрепить дома. Откройте дневники и запишите домашнее задание.
1.Выучить .§ 15-16, выполнить упр.8 (1-3) -для всех
2. Онлайн - тестирование. (Для тех, кто хочет лучше проверить свои знания)
http://onlinetestpad.com/ru-ru/TestView/Zakon-Oma-dlya-uchastka-cepi-9051/Default.aspx
