Презентация, доклад по физике Изобретение радио. Принцип радиосвязи.

Содержание

Из истории изобретения радио. Радиосвязь- коллективное изобретение1831г.- М . Фарадей открыл явление ЭМИ.1865г.- Дж. Максвелл пришел к выводу, что металлический проводник с током должен излучать

Слайд 1Изобретение радио.

Принцип радиосвязи.

Тема урока

Изобретение радио.              Принцип радиосвязи.Тема

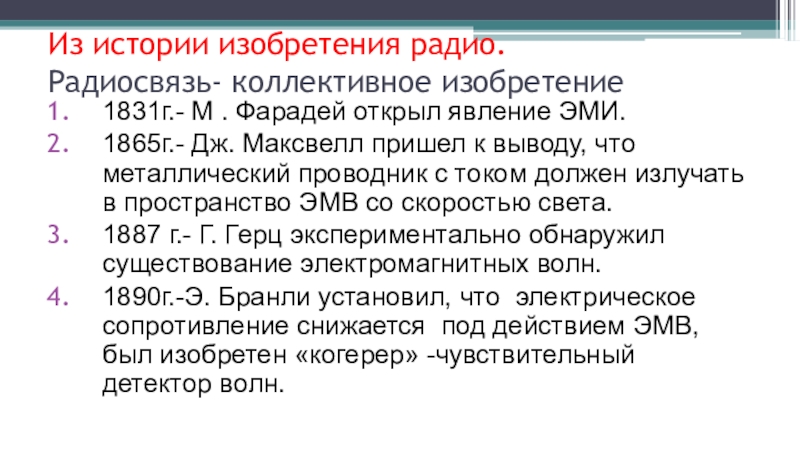

Слайд 2Из истории изобретения радио.

Радиосвязь- коллективное изобретение

1831г.- М . Фарадей открыл явление ЭМИ.
1865г.- Дж. Максвелл пришел к выводу, что металлический проводник с током должен излучать в пространство ЭМВ со скоростью света.
1887 г.- Г. Герц экспериментально обнаружил существование электромагнитных волн.
1890г.-Э. Бранли установил, что электрическое сопротивление снижается под действием ЭМВ, был изобретен «когерер» -чувствительный детектор волн.

Из истории изобретения радио.            Радиосвязь- коллективное

Слайд 3Александр Попов 1859–1905 гг.
В России одним из первых занялся изучением электромагнитных

волн преподаватель офицерских курсов Александр Степанович Попов.

Александр Попов 1859–1905 гг. В России одним из первых занялся изучением электромагнитных волн преподаватель офицерских курсов Александр

Слайд 47 мая 1895 г. на заседании Русского физико–химического общества

А.С. Попов сделал сообщение о первых результатах своей работы и продемонстрировал сконструированный им радиоприемник.
7 мая 1895 г. на заседании Русского физико–химического общества   А.С. Попов сделал сообщение о первых

Слайд 5

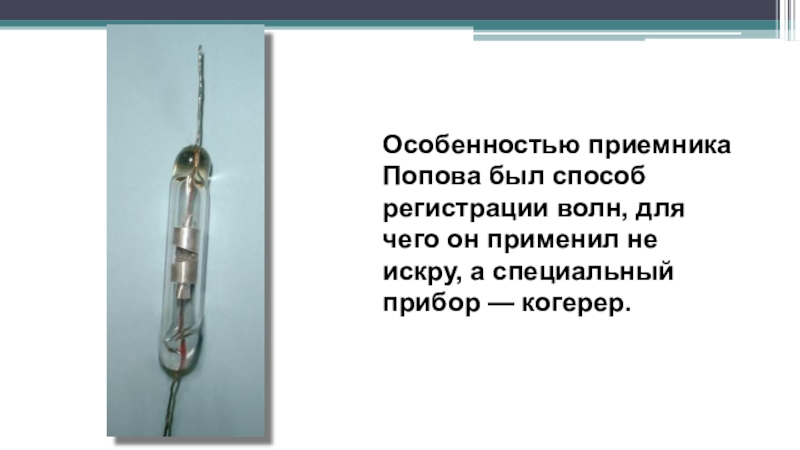

Особенностью приемника Попова был способ регистрации волн, для чего он применил

не искру, а специальный прибор — когерер.
Особенностью приемника Попова был способ регистрации волн, для чего он применил не искру, а специальный прибор —

Слайд 6

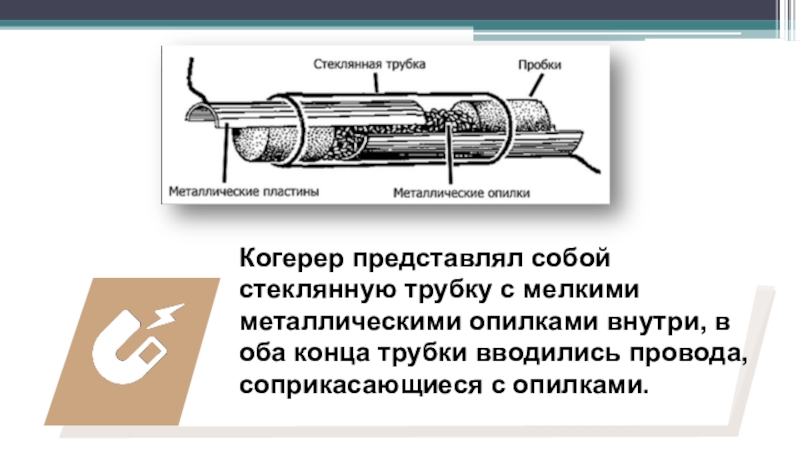

Когерер представлял собой стеклянную трубку с мелкими металлическими опилками внутри, в

оба конца трубки вводились провода, соприкасающиеся с опилками.
Когерер представлял собой стеклянную трубку с мелкими металлическими опилками внутри, в оба конца трубки вводились провода, соприкасающиеся

Слайд 7
Действие прибора основано на влиянии электрических разрядов на металлические порошки.

Действие прибора основано на влиянии электрических разрядов на металлические порошки.

Слайд 8
Изобретение радио

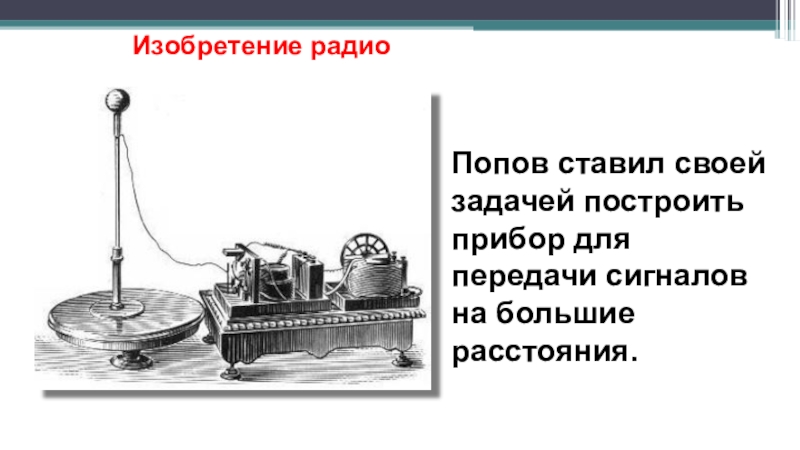

Попов ставил своей задачей построить прибор для передачи сигналов на

большие расстояния.
Изобретение радиоПопов ставил своей задачей построить прибор для передачи сигналов на большие расстояния.

Слайд 9


Вначале радиосвязь была установлена на расстоянии 250 м.

Попов вскоре добился дальности связи более 600 м. Проводя учения на Черном море, Александр Степанович достиг расстояния более чем 20 км.
Вначале радиосвязь была установлена на расстоянии 250 м.

Слайд 10

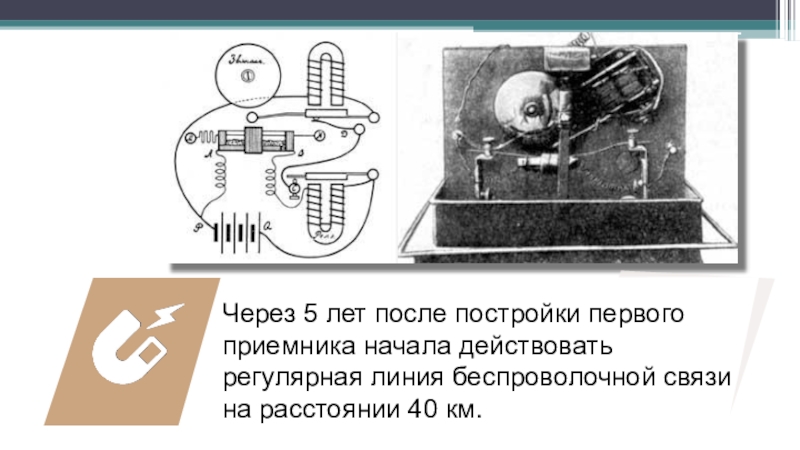

Через 5 лет после постройки первого приемника начала действовать регулярная линия

беспроволочной связи на расстоянии 40 км.
Через 5 лет после постройки первого приемника начала действовать регулярная линия беспроволочной связи на расстоянии 40 км.

Слайд 11

В 1901 г. передача радиосвязи была осуществлена уже на расстояние 150

км.
В 1901 г. передача радиосвязи была осуществлена уже на расстояние 150 км.

Слайд 12
При участии А. С. Попова началось внедрение радиосвязи на флоте и

в армии России.
При участии А. С. Попова началось внедрение радиосвязи на флоте и в армии России.

Слайд 13

В 1900 г. радиостанция телеграфировала о севшем
на мель броненосце
«Генерал-адмирал

Апраксин».

В 1912 г. радио помогло спасти сотни людей с лайнера «Титаник».

В 1900 г. радиостанция телеграфировала о севшем на мель броненосце «Генерал-адмирал Апраксин».

Слайд 14

За границей усовершенствование подобных приборов проводилось фирмой, организованной итальянским инженером
Гульельмо

Маркони.
За границей усовершенствование подобных приборов проводилось фирмой, организованной итальянским инженером Гульельмо Маркони.

Слайд 15


Переменный электрический ток высокой частоты вызывает в окружающем пространстве быстроменяющееся электромагнитное

поле, которое распространяется в виде электромагнитной волны.
Переменный электрический ток высокой частоты вызывает в окружающем пространстве быстроменяющееся электромагнитное поле, которое распространяется в виде электромагнитной волны.

Слайд 16

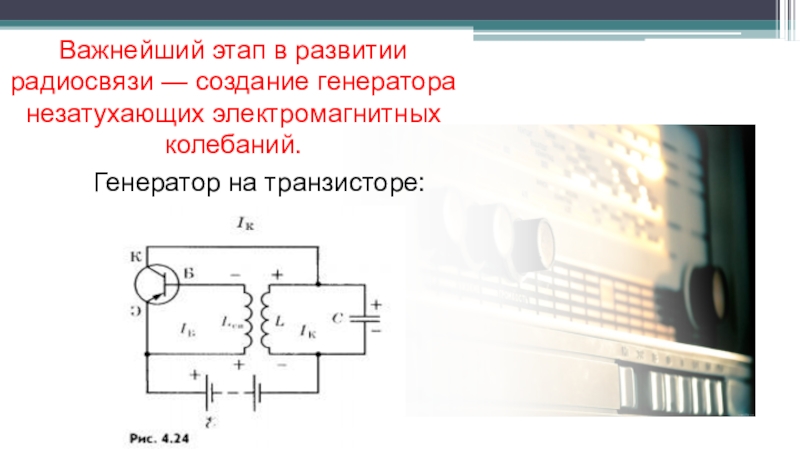

Важнейший этап в развитии радиосвязи — создание генератора незатухающих электромагнитных колебаний.



Генератор

на транзисторе:
Важнейший этап в развитии радиосвязи — создание генератора незатухающих электромагнитных колебаний.Генератор на транзисторе:

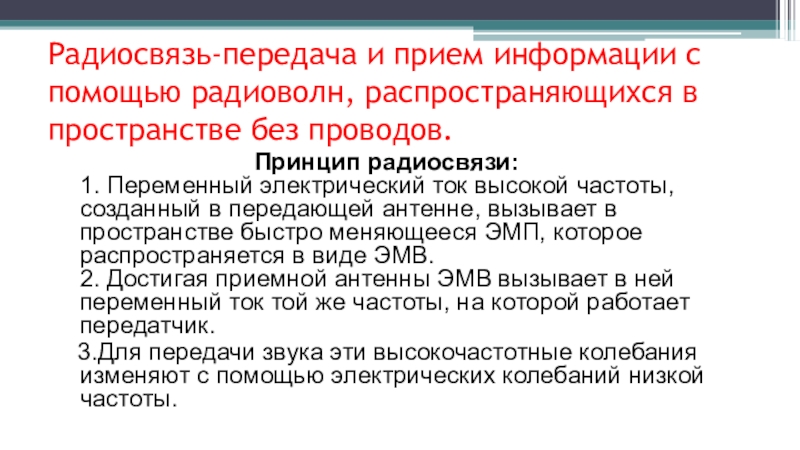

Слайд 17Радиосвязь-передача и прием информации с помощью радиоволн, распространяющихся в пространстве без

проводов.

Принцип радиосвязи: 1. Переменный электрический ток высокой частоты, созданный в передающей антенне, вызывает в пространстве быстро меняющееся ЭМП, которое распространяется в виде ЭМВ. 2. Достигая приемной антенны ЭМВ вызывает в ней переменный ток той же частоты, на которой работает передатчик.
3.Для передачи звука эти высокочастотные колебания изменяют с помощью электрических колебаний низкой частоты.

Радиосвязь-передача и прием информации с помощью радиоволн, распространяющихся в пространстве без проводов.

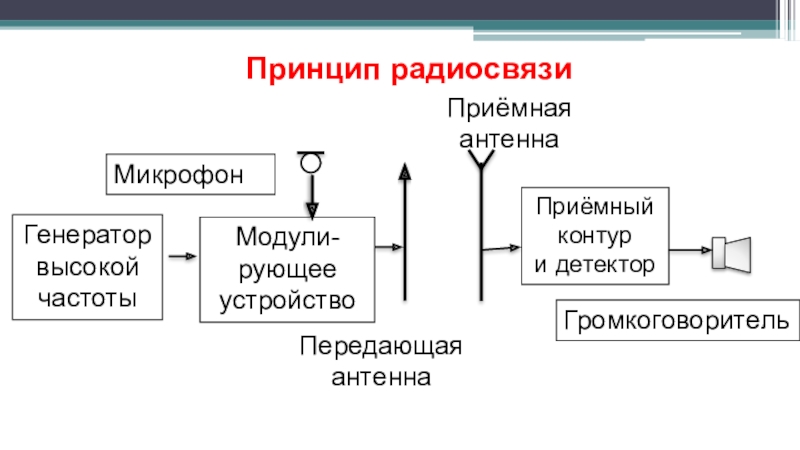

Слайд 18

Приёмный
контур
и детектор

Громкоговоритель
Приёмная
антенна
Передающая
антенна
Модули-
рующее
устройство
Генератор
высокой
частоты
Микрофон


Приёмный контур и детекторГромкоговорительПриёмная антеннаПередающая антеннаМодули-рующееустройствоГенераторвысокой частотыМикрофон

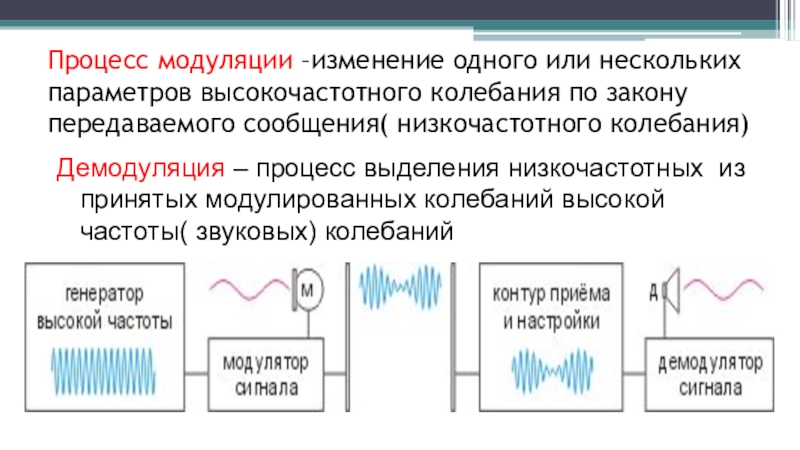

Слайд 19Процесс модуляции –изменение одного или нескольких параметров высокочастотного колебания по закону

передаваемого сообщения( низкочастотного колебания)

Демодуляция – процесс выделения низкочастотных из принятых модулированных колебаний высокой частоты( звуковых) колебаний

Процесс модуляции –изменение одного или нескольких параметров высокочастотного колебания по закону передаваемого сообщения( низкочастотного колебания)Демодуляция – процесс
