Презентация, доклад по физике Электромагнит

Содержание

Если катушку с током подвесить на гибких проводах, то она будет вести себя, как магнитная стрелка. Значит, у катушки с током тоже есть магнитные полюса.

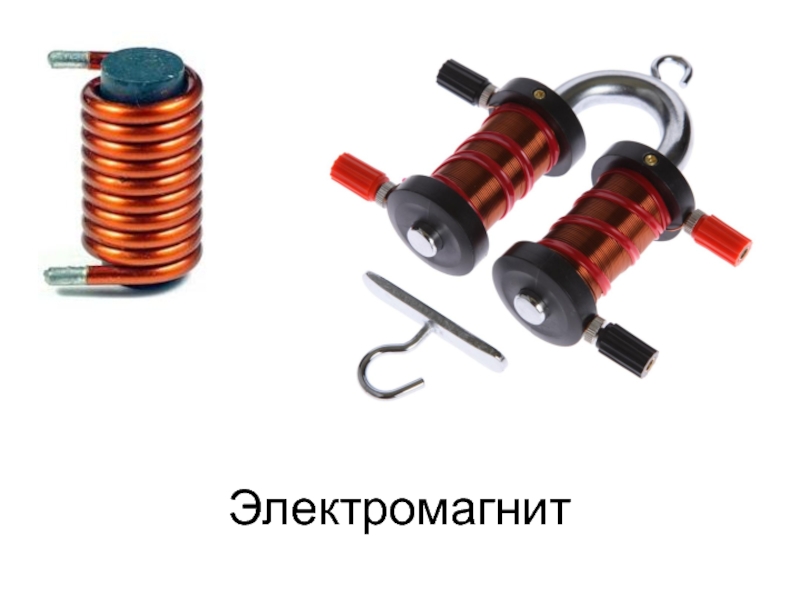

Слайд 1Электромагнит

Электромагнит

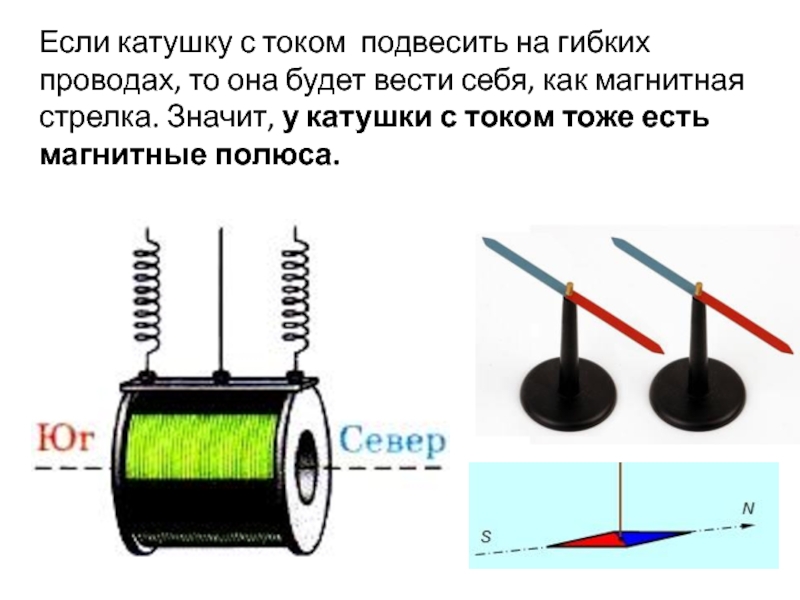

Слайд 2Если катушку с током подвесить на гибких проводах, то она будет

вести себя, как магнитная стрелка. Значит, у катушки с током тоже есть магнитные полюса.
Если катушку с током подвесить на гибких проводах, то она будет вести себя, как магнитная стрелка. Значит, у

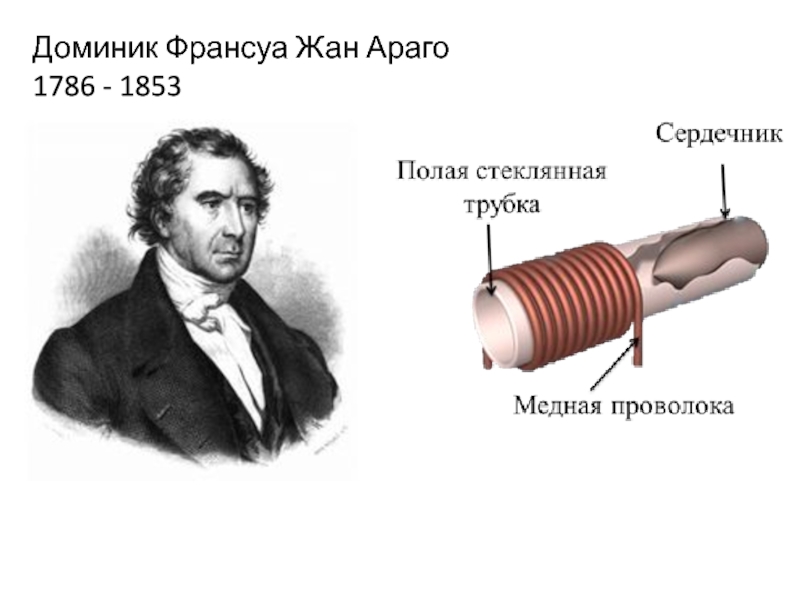

Слайд 4Доминик Франсуа Жан Араго
1786 - 1853

Доминик Франсуа Жан Араго1786 - 1853

Слайд 5А
Магнитное поле катушки с током

АМагнитное поле катушки с током

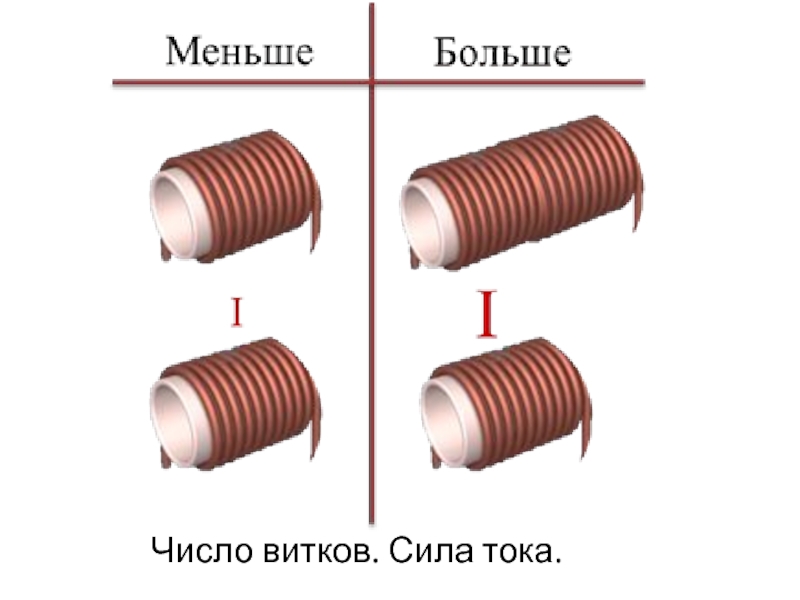

Слайд 6Число витков. Сила тока.

Число витков. Сила тока.

Слайд 7В чём отличие?

В чём отличие?

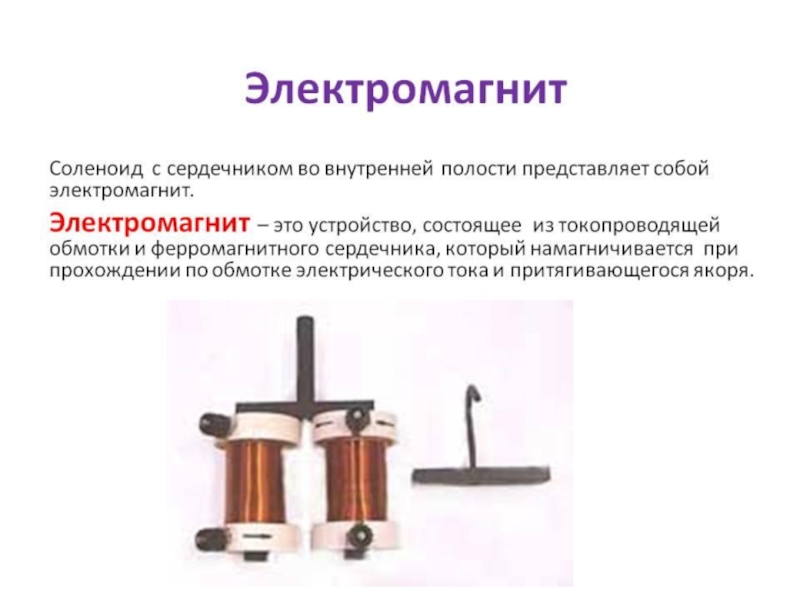

Слайд 8Магнитное поле катушки с током можно изменять в широких пределах



1.ввести внутрь катушки железный сердечник;

2.увеличить число витков в катушке;

3.увеличить силу тока в катушке.

Железная катушка с сердечником внутри называется э л е к т р о м а г н и т о м.

Магнитное поле катушки с током можно изменять в широких пределах    1.ввести внутрь катушки железный

Слайд 9Применение электромагнита

Применение электромагнита

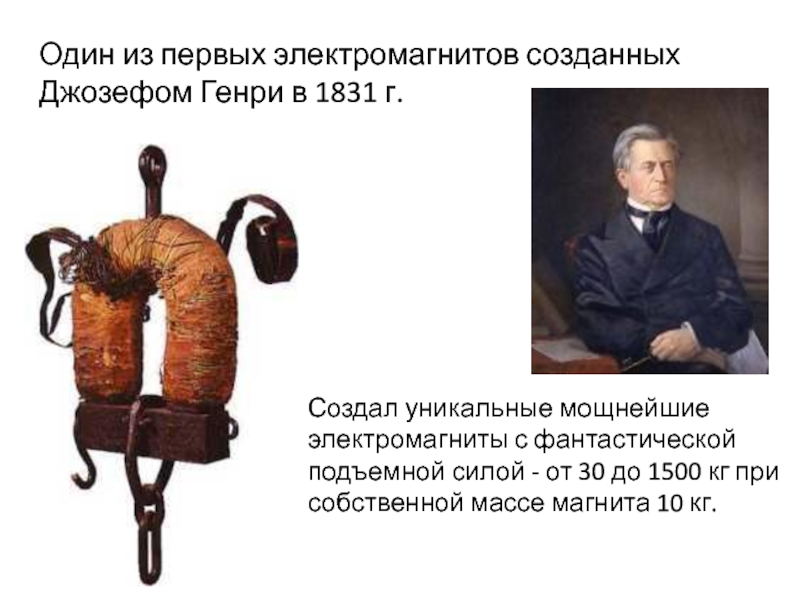

Слайд 10Один из первых электромагнитов созданных Джозефом Генри в 1831 г.
Создал уникальные

мощнейшие электромагниты с фантастической подъемной силой - от 30 до 1500 кг при собственной массе магнита 10 кг.
Один из первых электромагнитов созданных Джозефом Генри в 1831 г.Создал уникальные мощнейшие электромагниты с фантастической подъемной силой

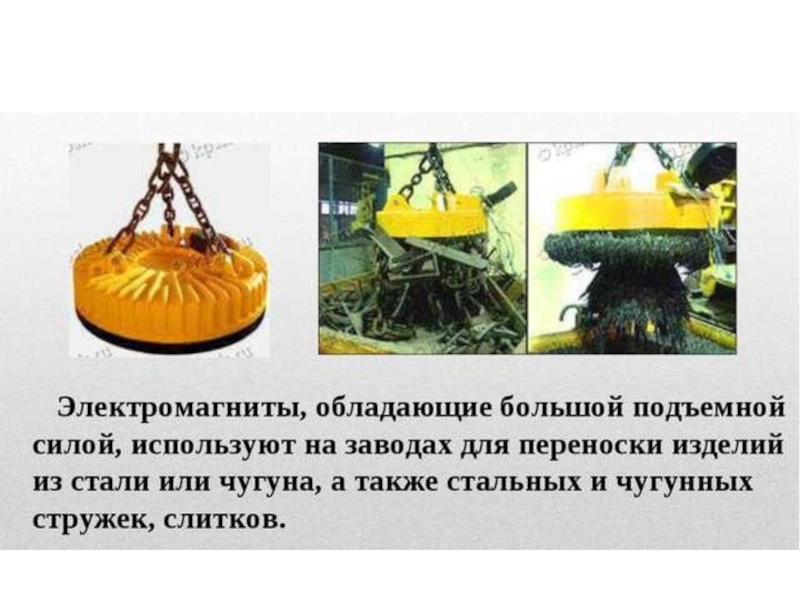

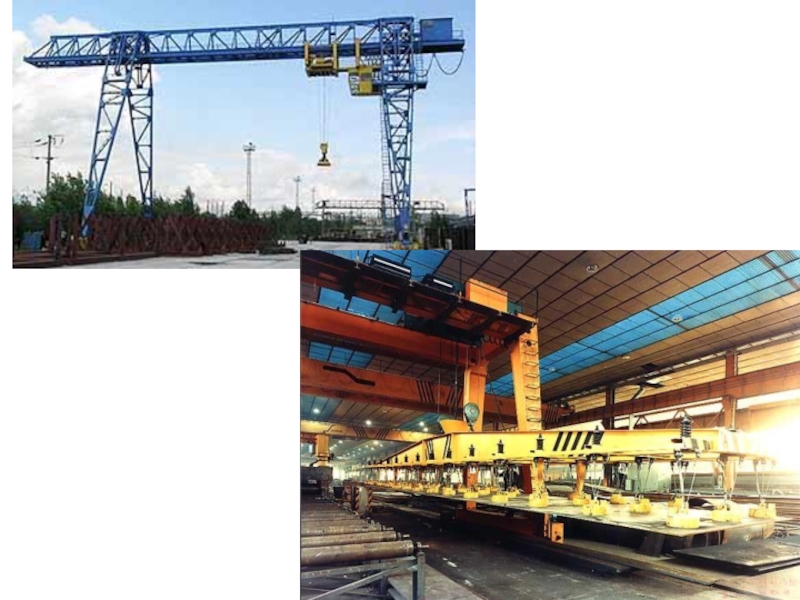

Слайд 11Для поднятия металлических предметов

Для поднятия металлических предметов

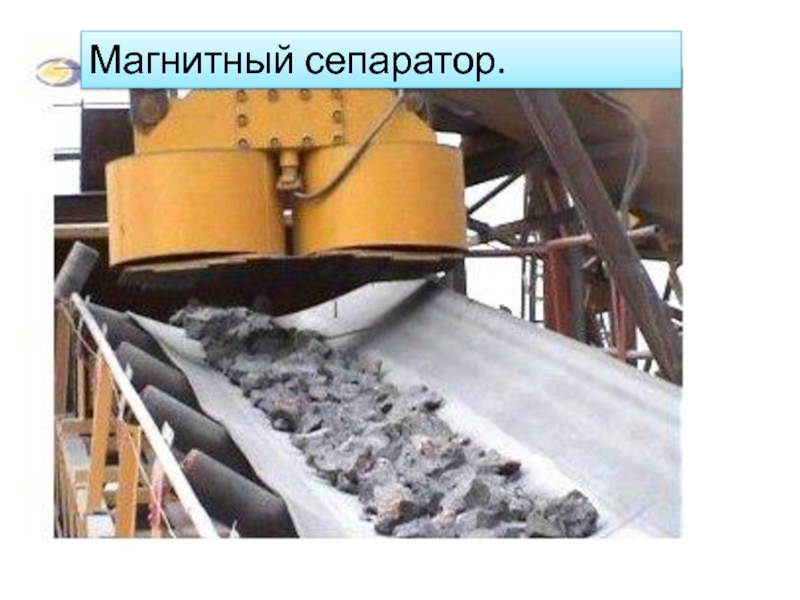

Слайд 16Магнитный сепаратор.

Магнитный сепаратор.

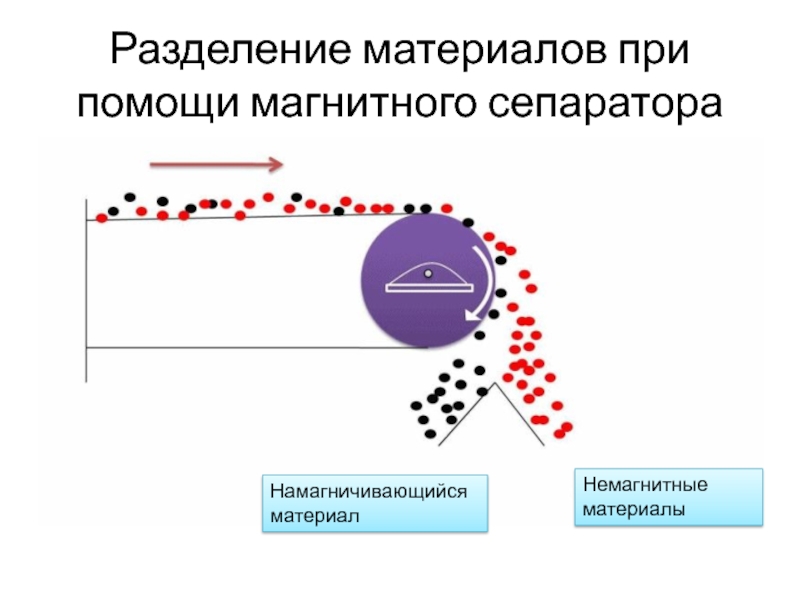

Слайд 17Разделение материалов при помощи магнитного сепаратора
Намагничивающийся материал
Немагнитные материалы

Разделение материалов при помощи магнитного сепаратораНамагничивающийся материалНемагнитные материалы

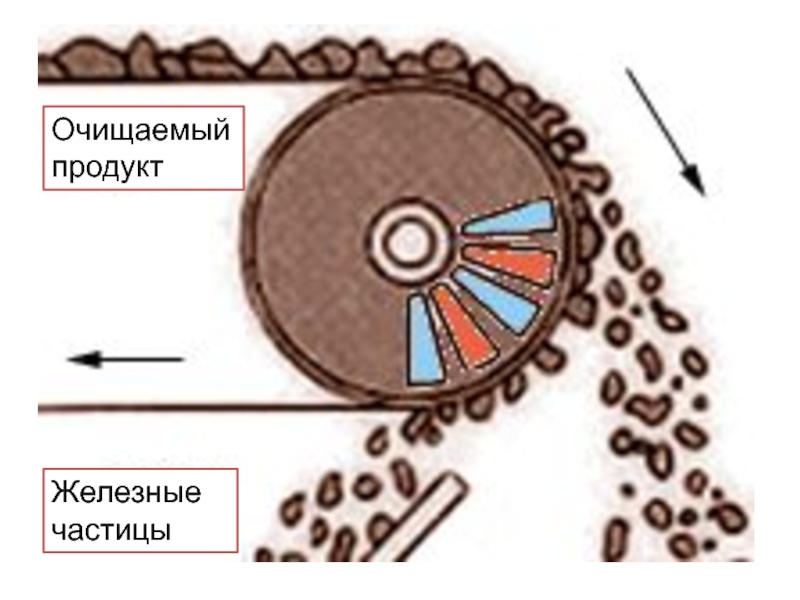

Слайд 18Очищаемый
продукт
Железные
частицы

ОчищаемыйпродуктЖелезныечастицы

Слайд 19Легко отделить металлический мусор от неметаллического, чтобы потом отправить отсортированный мусор

на переработку.
Легко отделить металлический мусор от неметаллического, чтобы потом отправить отсортированный мусор на переработку.

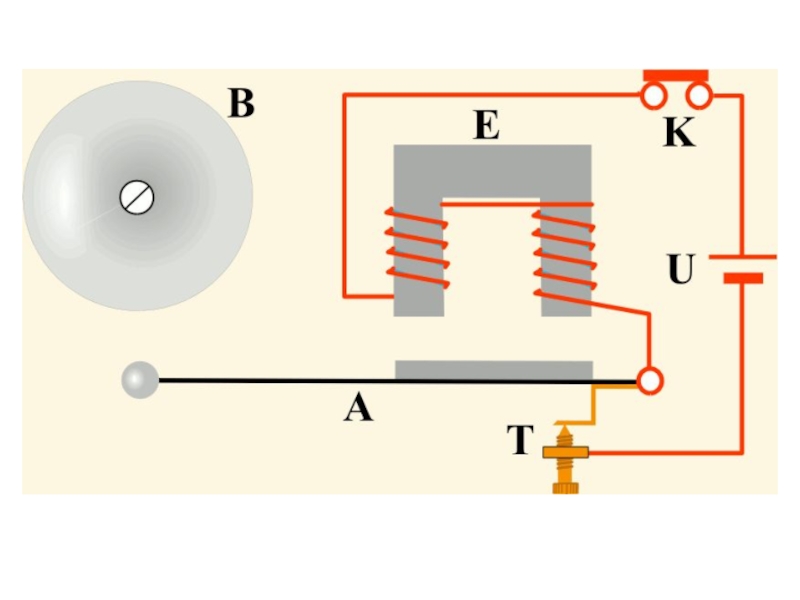

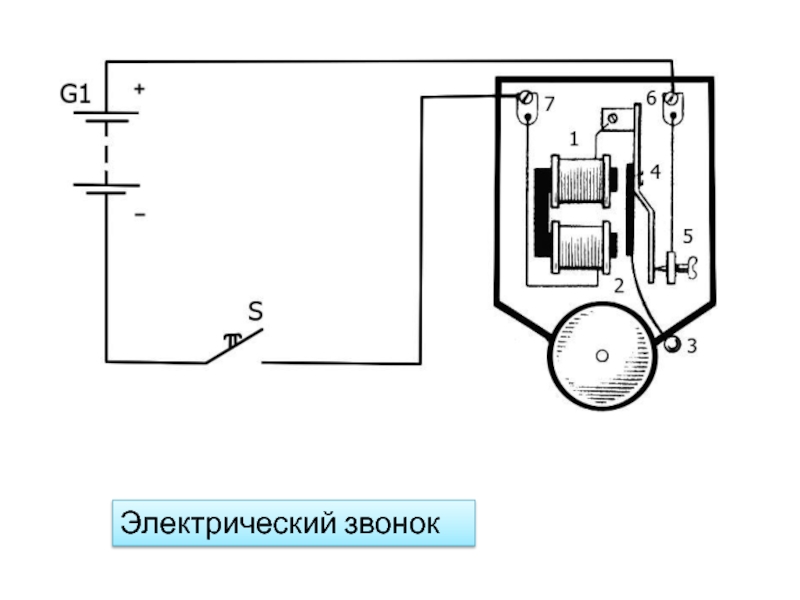

Слайд 20Электрический звонок

Электрический звонок

Слайд 23Металлический сердечник

Металлический сердечник

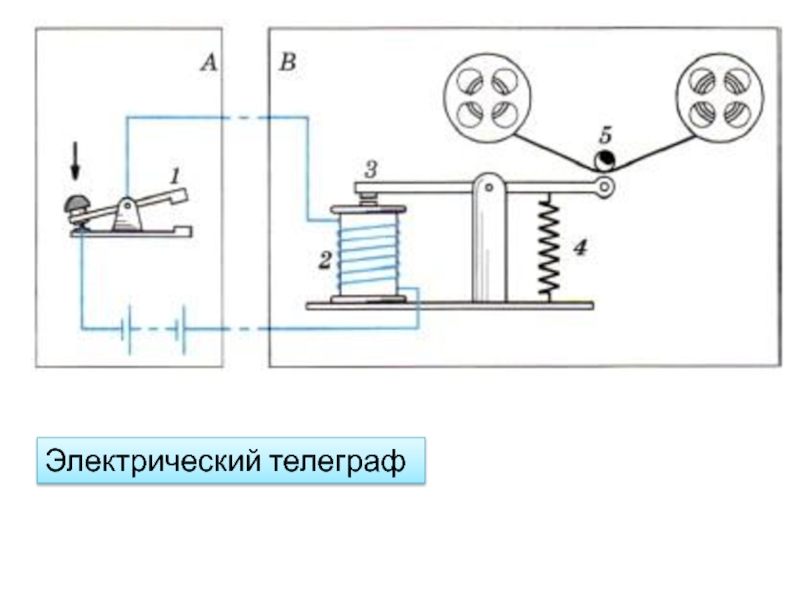

Слайд 24Электрический телеграф

Электрический телеграф

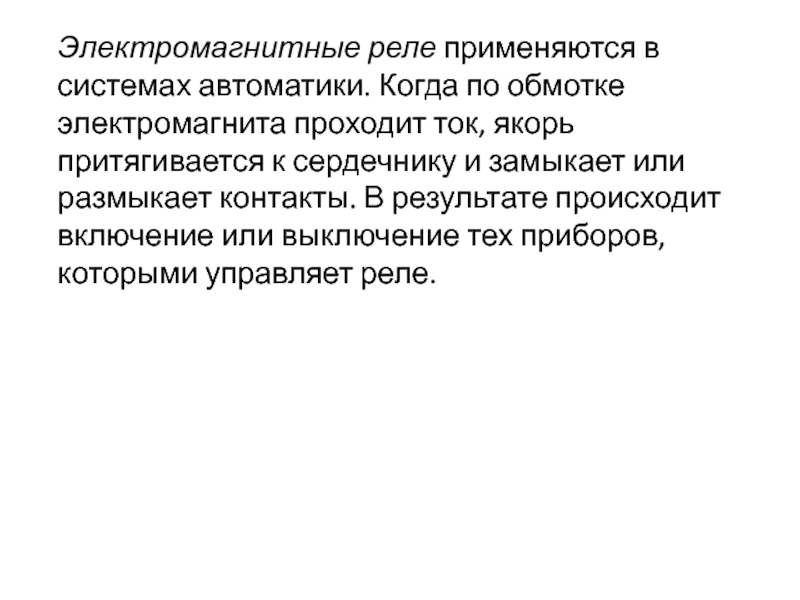

Слайд 25Электромагнитные реле применяются в системах автоматики. Когда по обмотке электромагнита проходит ток,

якорь притягивается к сердечнику и замыкает или размыкает контакты. В результате происходит включение или выключение тех приборов, которыми управляет реле.

Электромагнитные реле применяются в системах автоматики. Когда по обмотке электромагнита проходит ток, якорь притягивается к сердечнику и замыкает

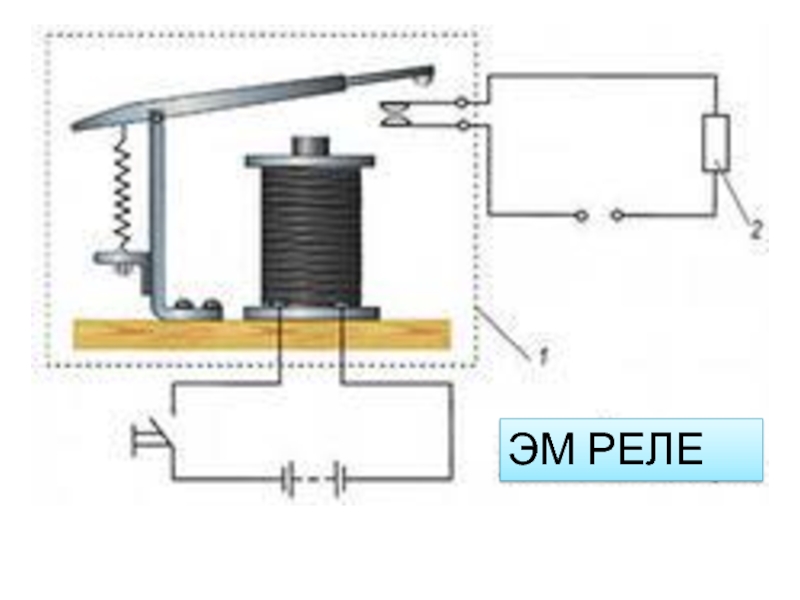

Слайд 26ЭМ РЕЛЕ

ЭМ РЕЛЕ

Слайд 27Электромагнитные дороги для скоростных транспортных средств создают над своей поверхностью так называемую

«магнитную подушку». Взаимодействующие магнитные поля магнитов дороги и днища поезда удерживают его на высоте нескольких сантиметров и одновременно толкают вперёд, включаясь в момент приближения поезда и выключаясь после его проезда.

Электромагнитные дороги для скоростных транспортных средств создают над своей поверхностью так называемую «магнитную подушку». Взаимодействующие магнитные поля магнитов

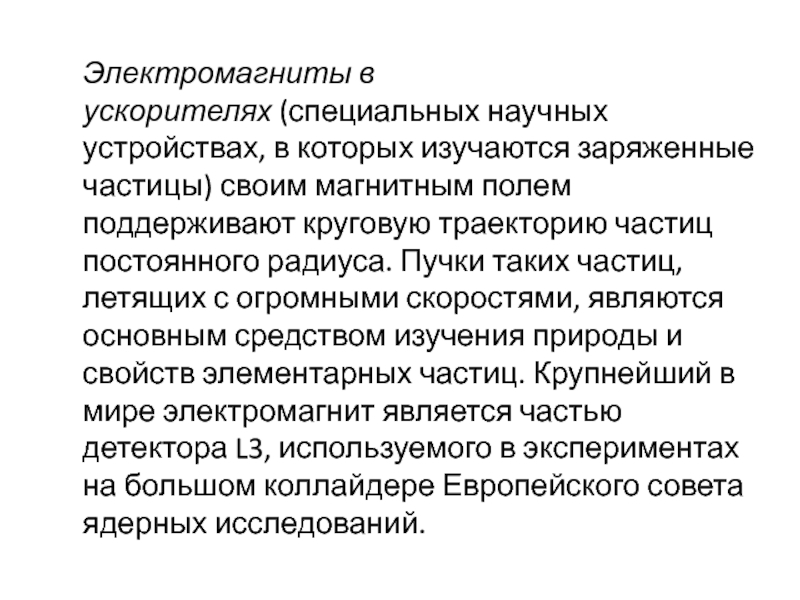

Слайд 28Электромагниты в ускорителях (специальных научных устройствах, в которых изучаются заряженные частицы) своим

магнитным полем поддерживают круговую траекторию частиц постоянного радиуса. Пучки таких частиц, летящих с огромными скоростями, являются основным средством изучения природы и свойств элементарных частиц. Крупнейший в мире электромагнит является частью детектора L3, используемого в экспериментах на большом коллайдере Европейского совета ядерных исследований.
Электромагниты в ускорителях (специальных научных устройствах, в которых изучаются заряженные частицы) своим магнитным полем поддерживают круговую траекторию частиц

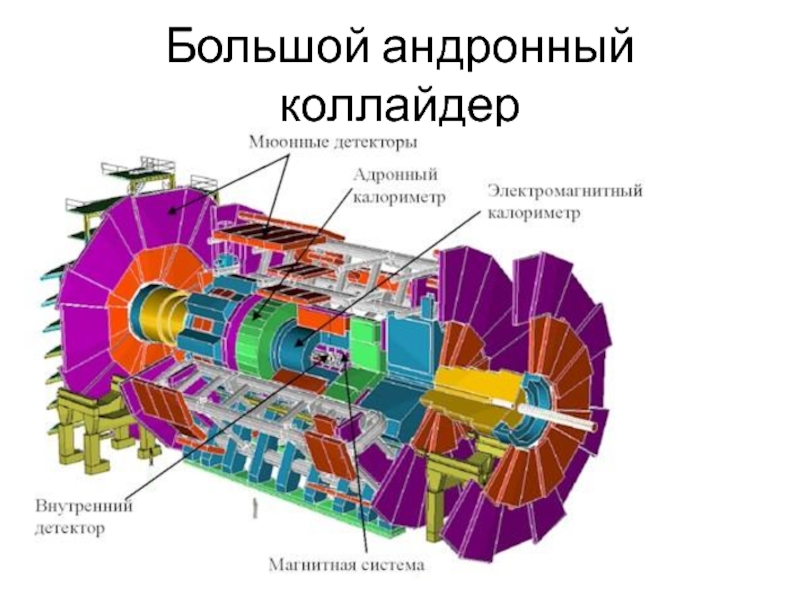

Слайд 29Большой андронный коллайдер

Большой андронный коллайдер

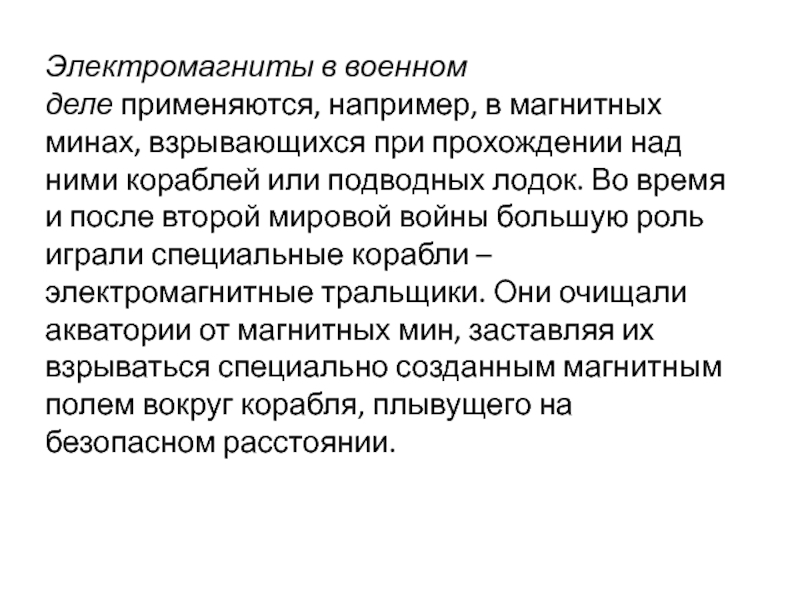

Слайд 30Электромагниты в военном деле применяются, например, в магнитных минах, взрывающихся при прохождении

над ними кораблей или подводных лодок. Во время и после второй мировой войны большую роль играли специальные корабли – электромагнитные тральщики. Они очищали акватории от магнитных мин, заставляя их взрываться специально созданным магнитным полем вокруг корабля, плывущего на безопасном расстоянии.
Электромагниты в военном деле применяются, например, в магнитных минах, взрывающихся при прохождении над ними кораблей или подводных лодок.

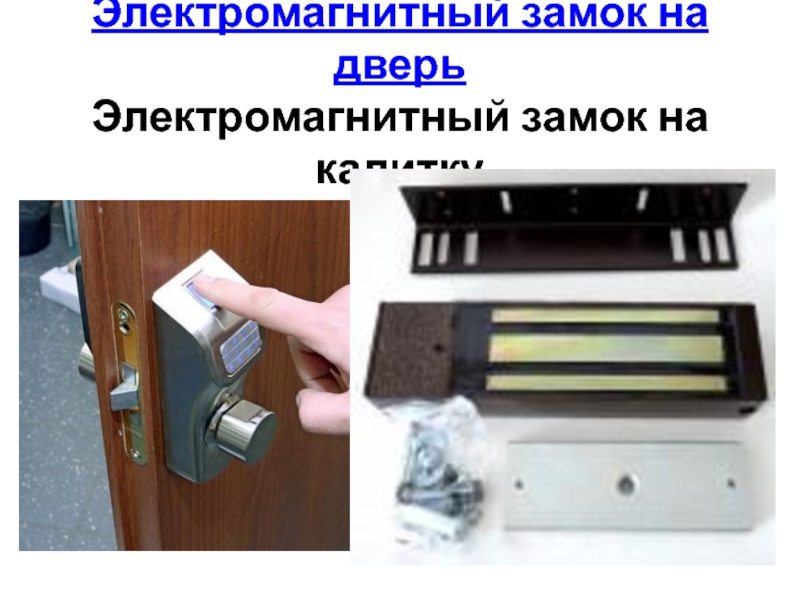

Слайд 31 Электромагнитный замок на дверь Электромагнитный замок на калитку

Электромагнитный замок на дверь Электромагнитный замок на калитку

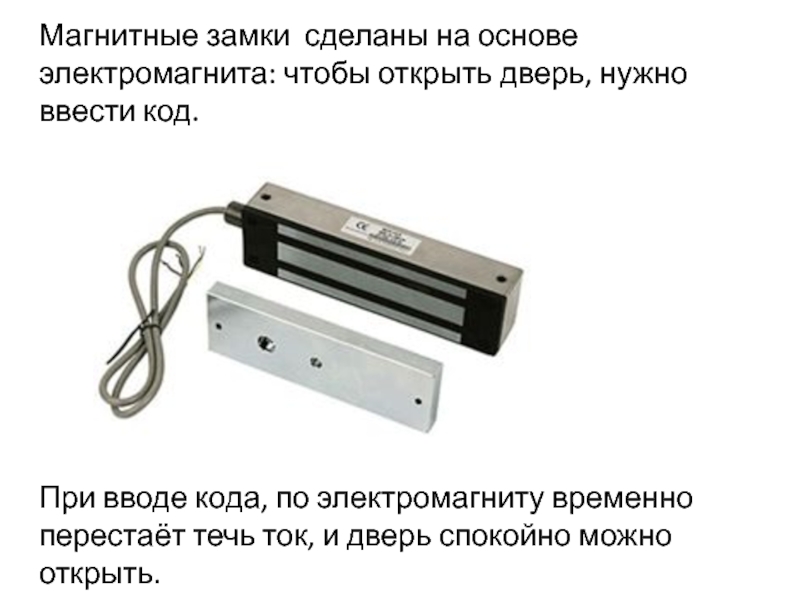

Слайд 32Магнитные замки сделаны на основе электромагнита: чтобы открыть дверь, нужно ввести

код.

При вводе кода, по электромагниту временно перестаёт течь ток, и дверь спокойно можно открыть.

Магнитные замки сделаны на основе электромагнита: чтобы открыть дверь, нужно ввести код.При вводе кода, по электромагниту временно

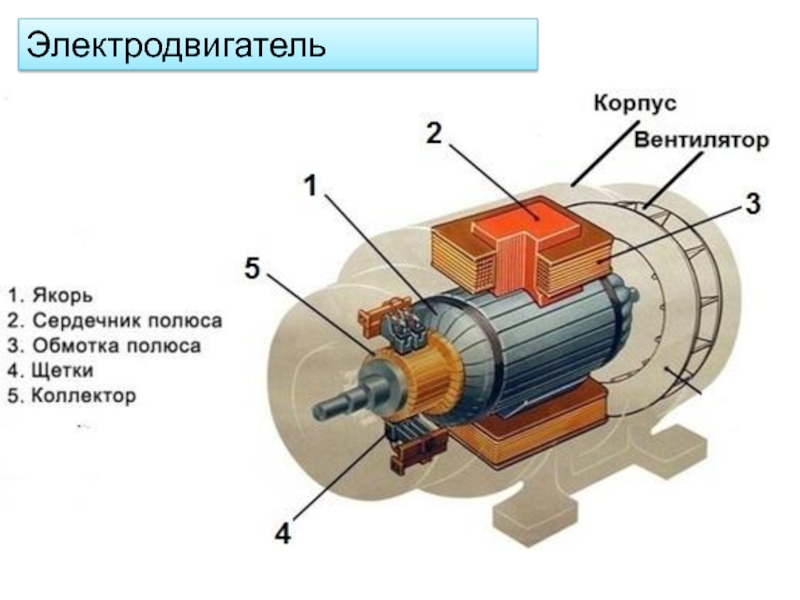

Слайд 33Электродвигатель

Электродвигатель

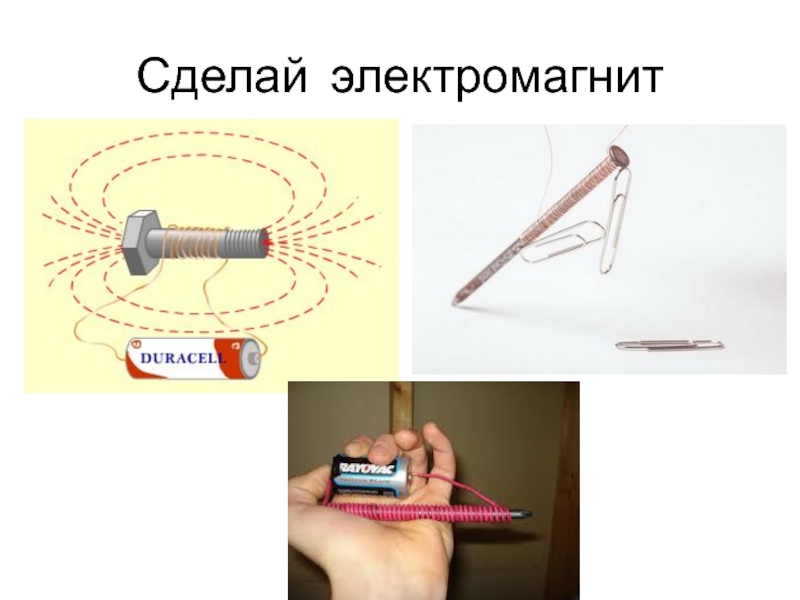

Слайд 35Сделай электромагнит

Сделай электромагнит

Слайд 36Сделай электромагнит

Сделай электромагнит

Слайд 37Подумай и ответь
1.От чего зависят магнитные свойства электромагнита?

2.Можно ли намотанную на

гвоздь проволоку назвать электромагнитом?

3.По электромагниту пустили ток, а затем уменьшили его в два раза. Как изменились магнитные свойства электромагнита?

4.Как построить сильный электромагнит, если поставлено условие, чтобы ток в электромагните был сравнительно слабый?
Подумай и ответь1.От чего зависят магнитные свойства электромагнита? 2.Можно ли намотанную на гвоздь проволоку назвать электромагнитом? 3.По электромагниту пустили

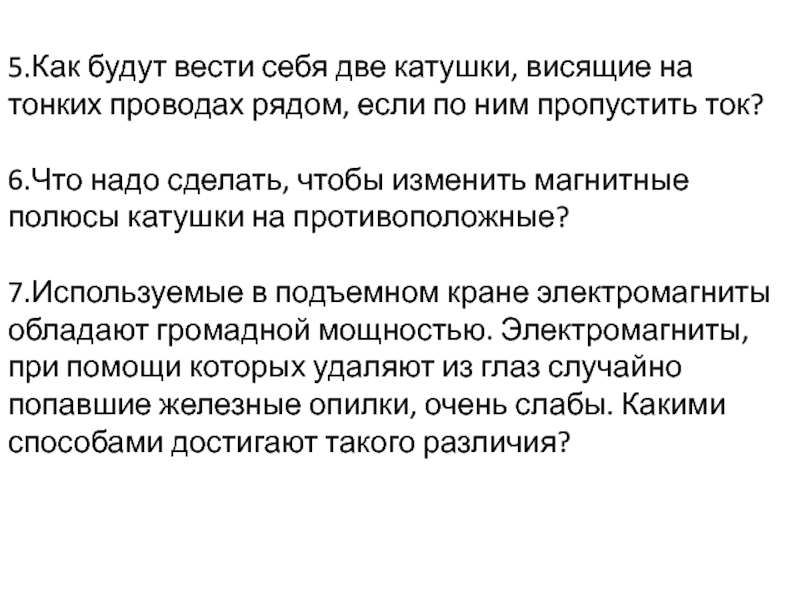

Слайд 385.Как будут вести себя две катушки, висящие на тонких проводах рядом,

если по ним пропустить ток?

6.Что надо сделать, чтобы изменить магнитные полюсы катушки на противоположные?

7.Используемые в подъемном кране электромагниты обладают громадной мощностью. Электромагниты, при помощи которых удаляют из глаз случайно попавшие железные опилки, очень слабы. Какими способами достигают такого различия?
5.Как будут вести себя две катушки, висящие на тонких проводах рядом, если по ним пропустить ток?6.Что надо
