Презентация, доклад по физике Электрический ток в металлах. Действия электрического тока

Содержание

Домашнее задание: п.32, 34 1. сделать батарейку 2.применение аккумуляторов

Слайд 122.12.15
Электрический ток в металлах. Действия электрического тока

22.12.15Электрический ток в металлах. Действия электрического тока

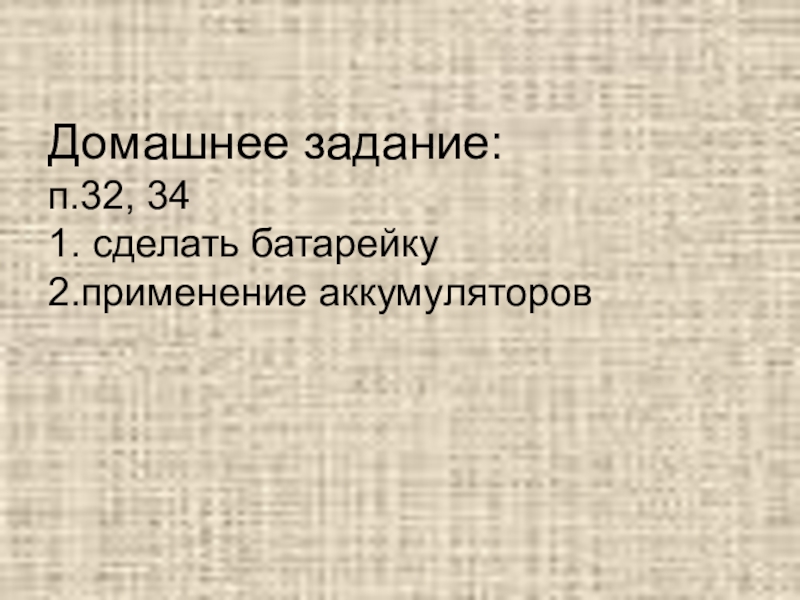

Слайд 2Домашнее задание: п.32, 34 1. сделать батарейку 2.применение аккумуляторов

Домашнее задание: п.32, 34 1. сделать батарейку 2.применение аккумуляторов

Слайд 3Прочное бумажное полотенце; пищевая фольга; ножницы; медные монеты; поваренная соль; вода;

два изолированных медных провода; маленькая лампочка (1,5 В).


Раствори в воде немного соли;
Нарежь аккуратно бумажное полотенце и фольгу на квадратики чуть крупнее монет;
Намочи бумажные квадратики в солёной воде;
Положи друг на друга стопкой: медную монету, кусочек фольги, снова монету, и так далее несколько раз. Сверху стопки должна быть бумага, внизу – монета.
Защищённый конец одного провода подсунь под стопку, второй конец присоедини к лампочке. Один конец второго провода положи на стопку сверху, второй тоже присоедини к лампочке. Что получилось?

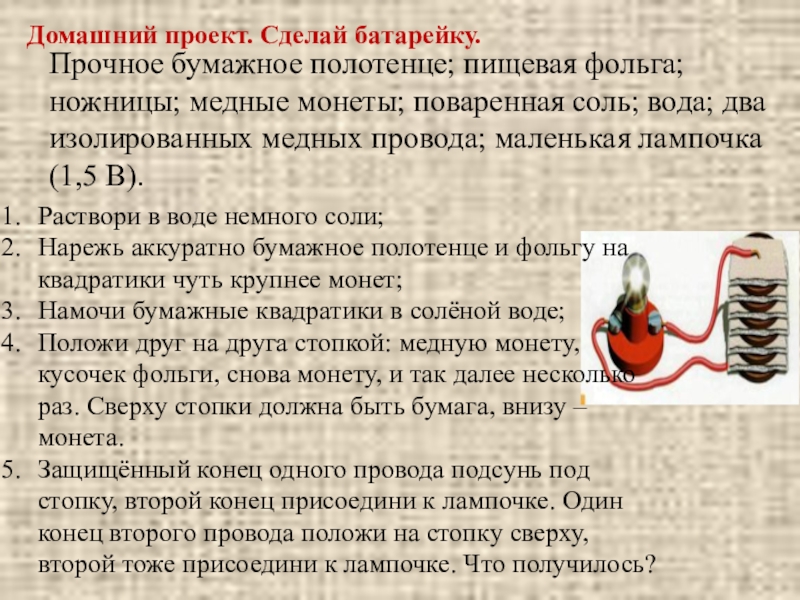

Домашний проект. Сделай батарейку.

Прочное бумажное полотенце; пищевая фольга; ножницы; медные монеты; поваренная соль; вода; два изолированных медных провода; маленькая лампочка

Слайд 4Электрический ток в металлах представляет собой упорядоченное движение электронов.

Электрический ток в металлах представляет собой упорядоченное движение электронов.

Слайд 5Когда подаётся электрическое поле от источника, то все электроны во всём

объёме металлического проводника начинают упорядоченное движение с небольшой скоростью.


Когда подаётся электрическое поле от источника, то все электроны во всём объёме металлического проводника начинают упорядоченное движение

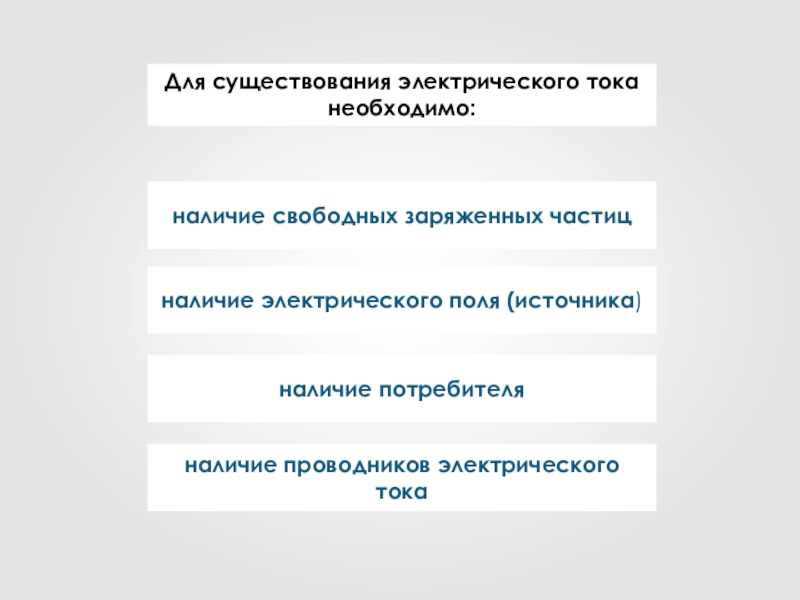

Слайд 6Для существования электрического тока необходимо:
наличие свободных заряженных частиц
наличие электрического поля

(источника)

наличие потребителя

наличие проводников электрического тока

Для существования электрического тока необходимо: наличие свободных заряженных частицналичие электрического поля (источника)наличие потребителяналичие проводников электрического тока

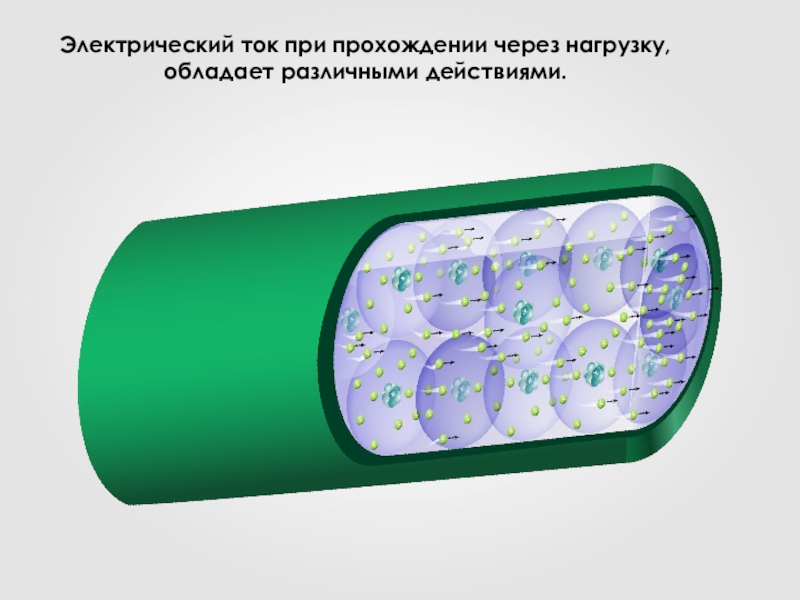

Слайд 7Электрический ток при прохождении через нагрузку, обладает различными действиями.

Электрический ток при прохождении через нагрузку, обладает различными действиями.

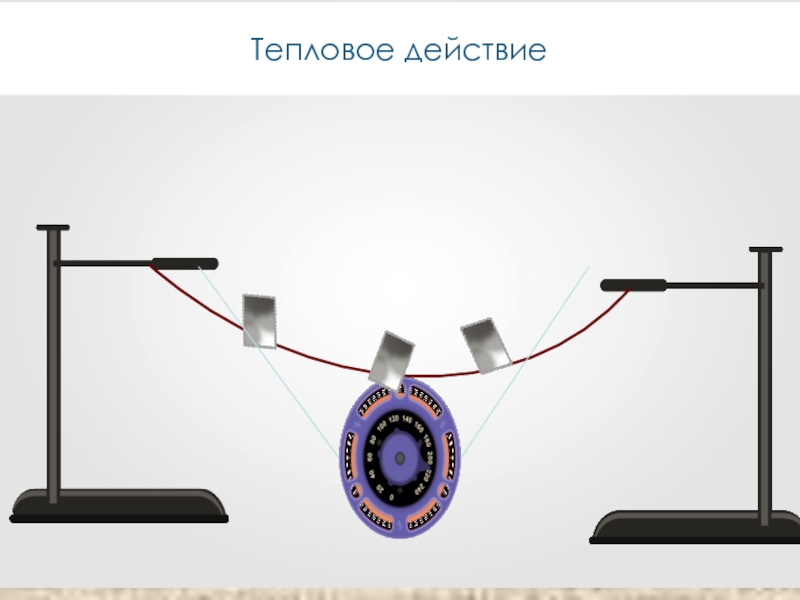

Слайд 8Тепловое действие



Тепловое действие

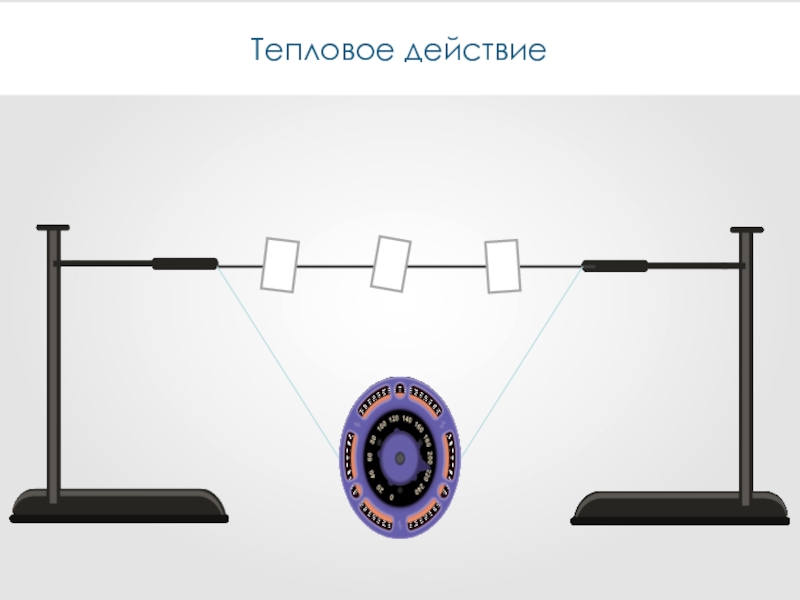

Слайд 9Тепловое действие

Тепловое действие

Слайд 10Механическое действие

Механическое действие

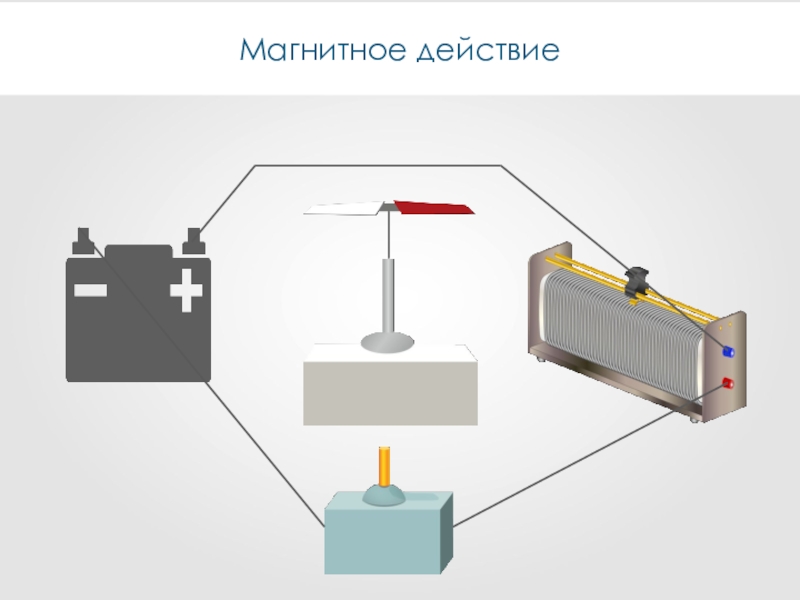

Слайд 11Магнитное действие

Магнитное действие

Слайд 12Магнитное действие

Магнитное действие

Слайд 13Магнитное действие

Магнитное действие

Слайд 14Химическое действие
+

Химическое действие +–

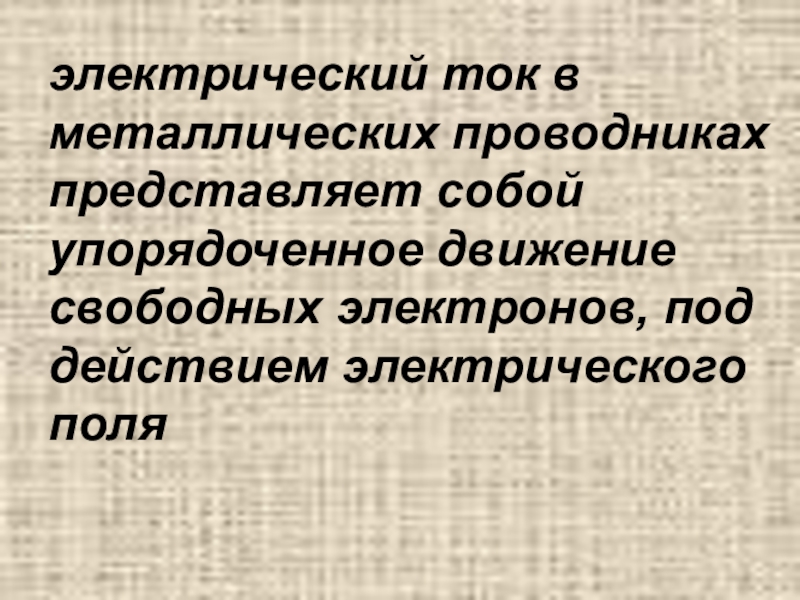

Слайд 15электрический ток в металлических проводниках представляет собой упорядоченное движение свободных электронов,

под действием электрического поля
электрический ток в металлических проводниках представляет собой упорядоченное движение свободных электронов, под действием электрического поля

Слайд 16

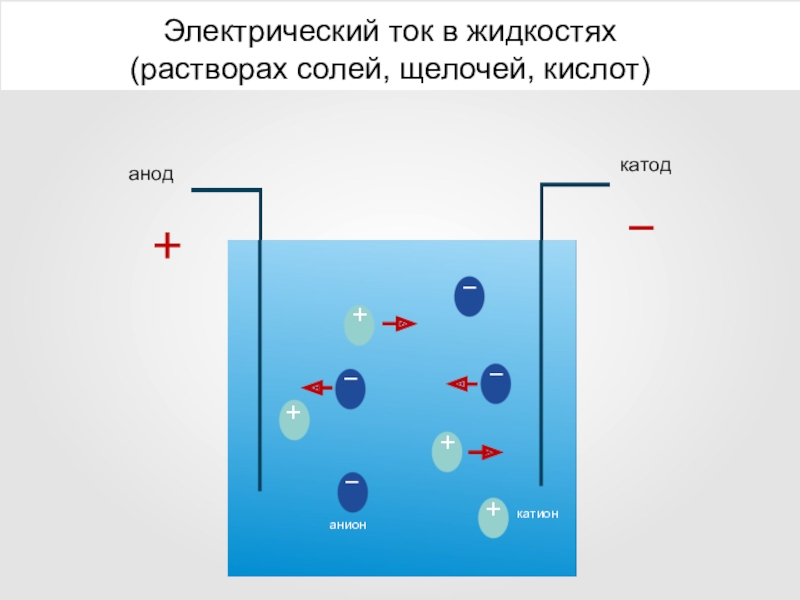

Электрический ток в жидкостях
(растворах солей, щелочей, кислот)
анод
катод

+
+
+
+
+




катион
анион

Электрический ток в жидкостях (растворах солей, щелочей, кислот) анодкатод–+++++––––катионанион

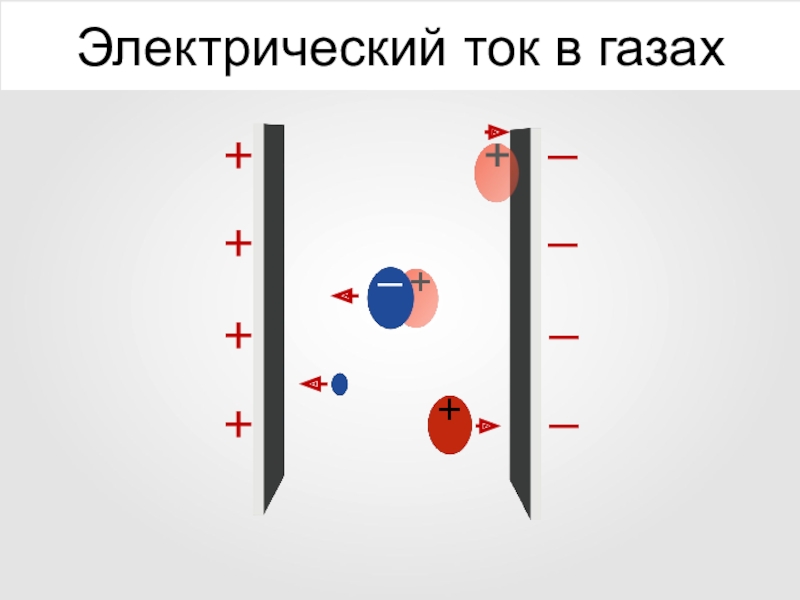

Слайд 17Электрический ток в газах
+
+
+
+



+

+
+

Электрический ток в газах ++++–––+–++–

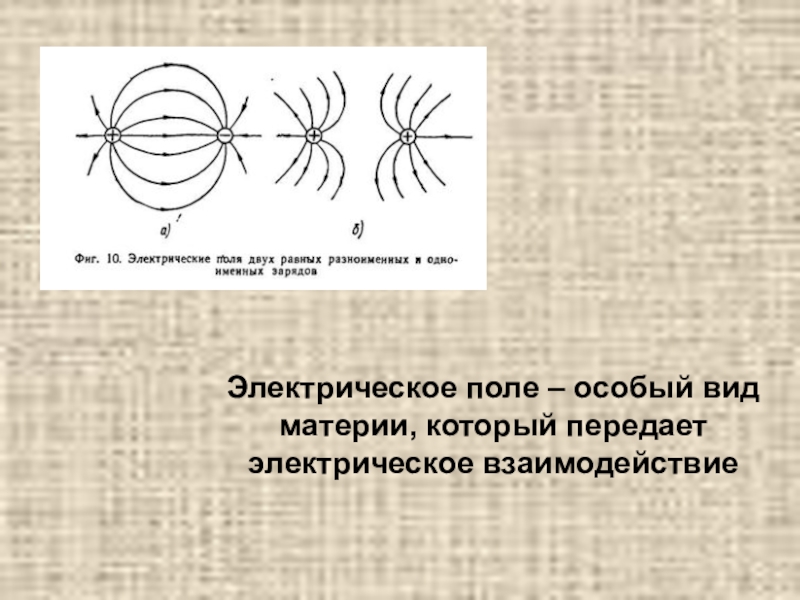

Слайд 18Электрическое поле – особый вид материи, который передает электрическое взаимодействие

Электрическое поле – особый вид материи, который передает электрическое взаимодействие

Слайд 19Луиджи Гальвани
При прохождении тока через организм, все мышцы сокращаются, пытаясь защитить

организм от неприятных последствий.
Луиджи ГальваниПри прохождении тока через организм, все мышцы сокращаются, пытаясь защитить организм от неприятных последствий.

Слайд 20Придумал направление
электрического тока
Бенджамин Франклин

Придумал направление электрического тока Бенджамин Франклин

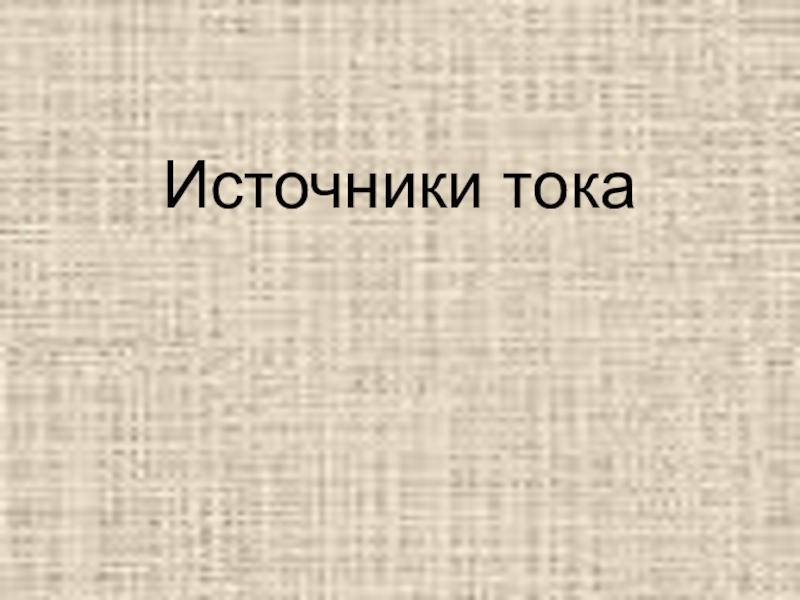

Слайд 21
Источники тока

Источники тока

Слайд 22
Электрическим током называется направленное (упорядоченное) движение заряженных частиц.

Электрическим током называется направленное (упорядоченное) движение заряженных частиц.

Слайд 23

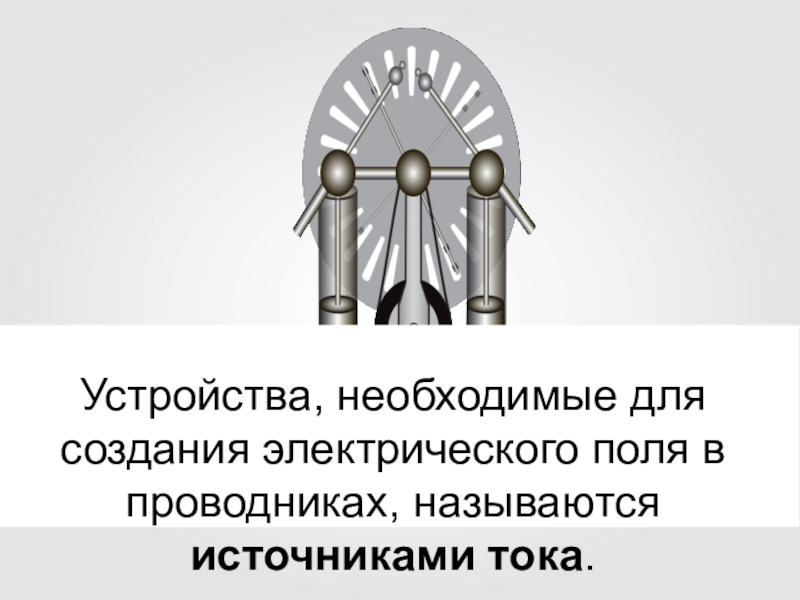

Устройства, необходимые для создания электрического поля в проводниках, называются источниками тока.

Устройства, необходимые для создания электрического поля в проводниках, называются источниками тока.

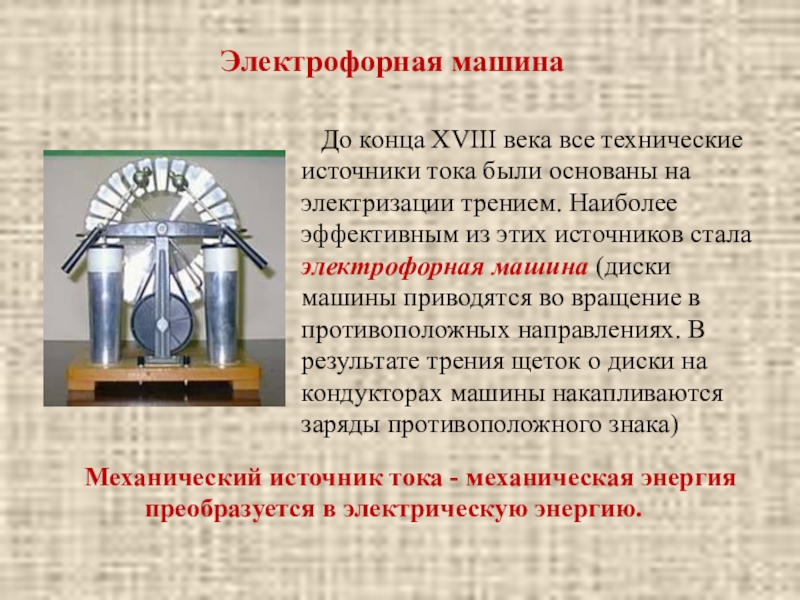

Слайд 24 Механический источник тока - механическая энергия преобразуется в

электрическую энергию.

До конца XVIII века все технические источники тока были основаны на электризации трением. Наиболее эффективным из этих источников стала электрофорная машина (диски машины приводятся во вращение в противоположных направлениях. В результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака)

Электрофорная машина

Механический источник тока - механическая энергия преобразуется в электрическую энергию.  До конца XVIII

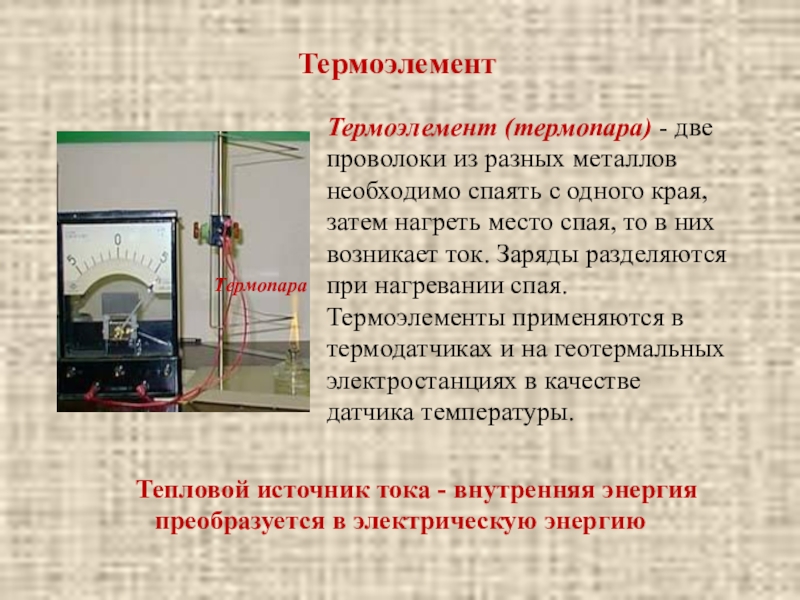

Слайд 25 Тепловой источник тока - внутренняя энергия преобразуется в

электрическую энергию

Термопара

Термоэлемент (термопара) - две проволоки из разных металлов необходимо спаять с одного края, затем нагреть место спая, то в них возникает ток. Заряды разделяются при нагревании спая. Термоэлементы применяются в термодатчиках и на геотермальных электростанциях в качестве датчика температуры.

Термоэлемент

Тепловой источник тока - внутренняя энергия преобразуется в электрическую энергиюТермопараТермоэлемент (термопара) - две проволоки

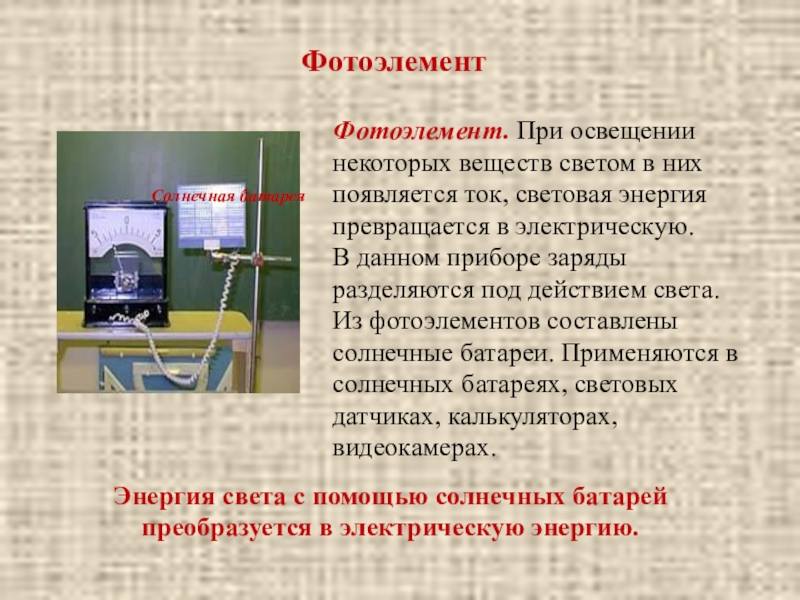

Слайд 26Энергия света c помощью солнечных батарей преобразуется в электрическую энергию.
Солнечная

батарея

Фотоэлемент. При освещении некоторых веществ светом в них появляется ток, световая энергия превращается в электрическую.
В данном приборе заряды разделяются под действием света. Из фотоэлементов составлены солнечные батареи. Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.

Фотоэлемент

Энергия света c помощью солнечных батарей преобразуется в электрическую энергию. Солнечная батареяФотоэлемент. При освещении некоторых веществ светом

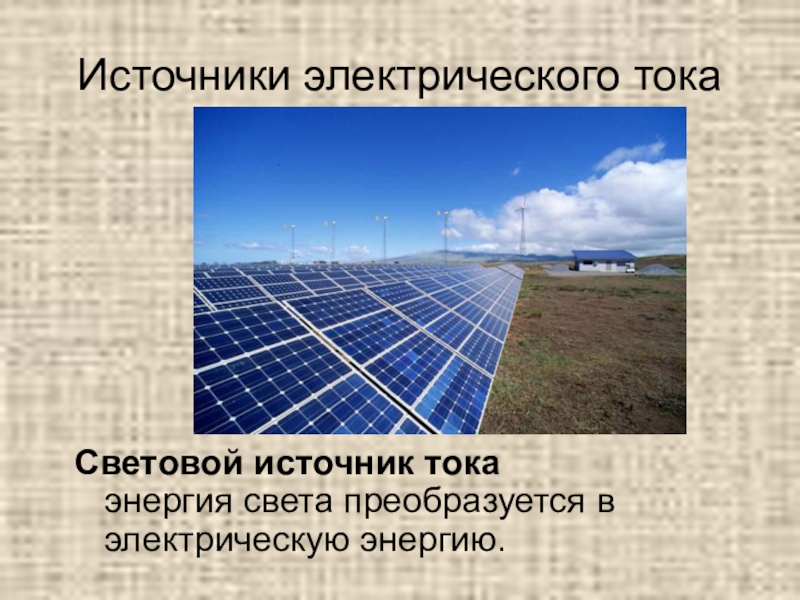

Слайд 27Световой источник тока  энергия света преобразуется в электрическую энергию.
Источники электрического тока

Световой источник тока  энергия света преобразуется в электрическую энергию.Источники электрического тока

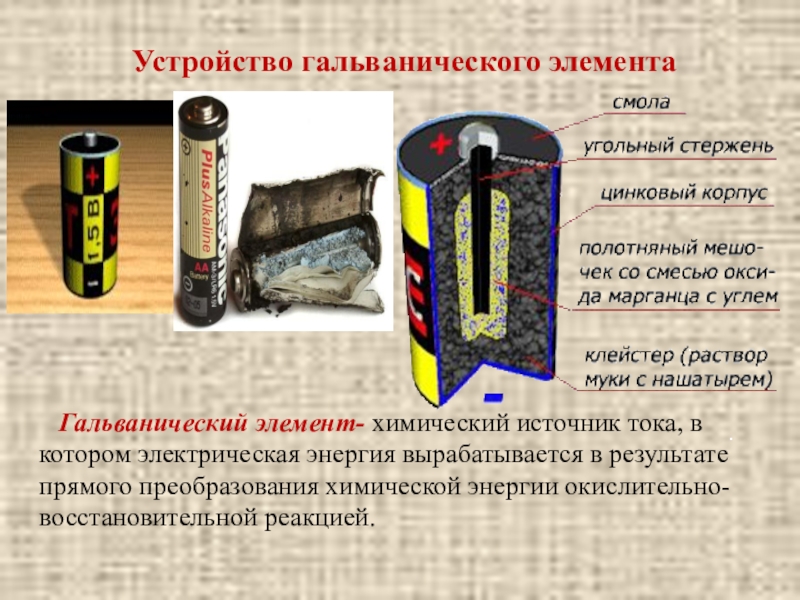

Слайд 28Устройство гальванического элемента
Гальванический элемент- химический источник тока, в котором

электрическая энергия вырабатывается в результате прямого преобразования химической энергии окислительно-восстановительной реакцией.
Устройство гальванического элемента  Гальванический элемент- химический источник тока, в котором электрическая энергия вырабатывается в результате прямого

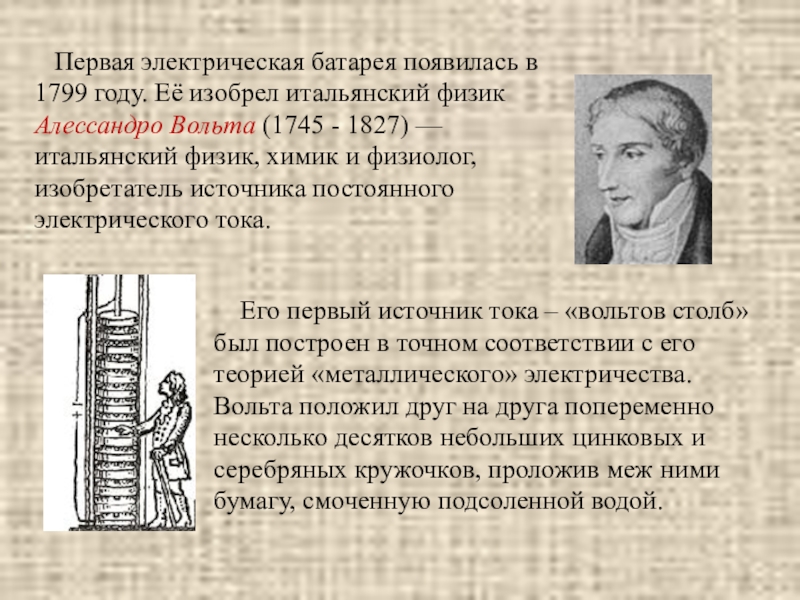

Слайд 29 Первая электрическая батарея появилась в 1799 году. Её изобрел

итальянский физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока.



Его первый источник тока – «вольтов столб» был построен в точном соответствии с его теорией «металлического» электричества. Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.



Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский физик Алессандро Вольта (1745 -

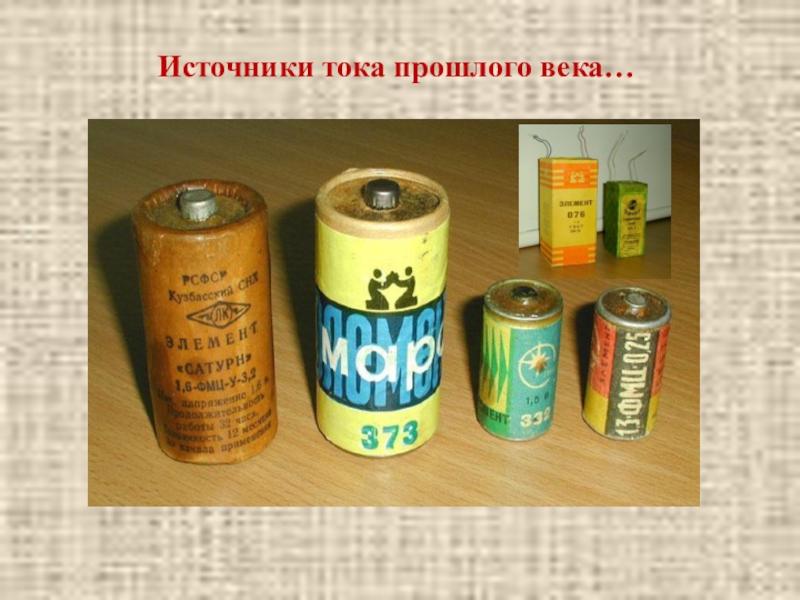

Слайд 30Источники тока прошлого века…

Источники тока прошлого века…

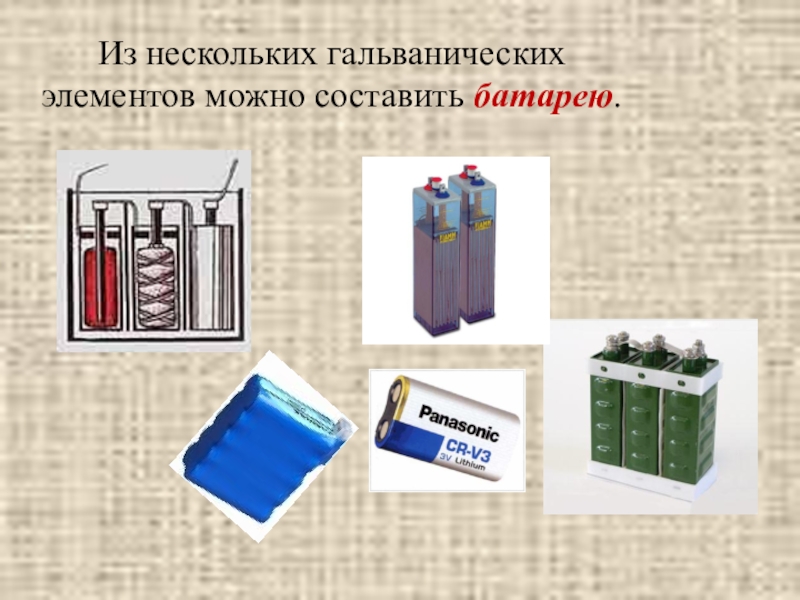

Слайд 31Из нескольких гальванических элементов можно составить батарею.

Из нескольких гальванических элементов можно составить батарею.

Слайд 32Аккумулятор - химический источник тока многоразового действия. Если поместить в раствор

соли два угольных электрода, то гальванометр не показывает наличие тока. Если же аккумулятор предварительно зарядить, то его можно использовать в качестве самостоятельного источника тока. Существуют различные типы аккумуляторов: кислотные и щелочные. В них заряды разделяются также в результате химических реакций.

Аккумулятор.

Электрические аккумуляторы используются для накопления энергии и автономного питания различных потребителей.

Аккумулятор - химический источник тока многоразового действия. Если поместить в раствор соли два угольных электрода, то гальванометр

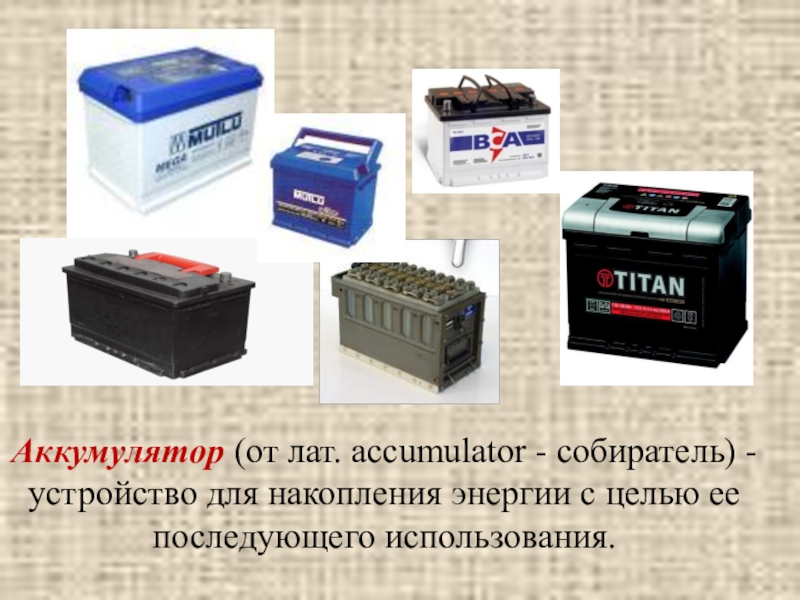

Слайд 33Аккумулятор (от лат. accumulator - собиратель) - устройство для накопления энергии

с целью ее последующего использования.
Аккумулятор (от лат. accumulator - собиратель) - устройство для накопления энергии с целью ее последующего использования.

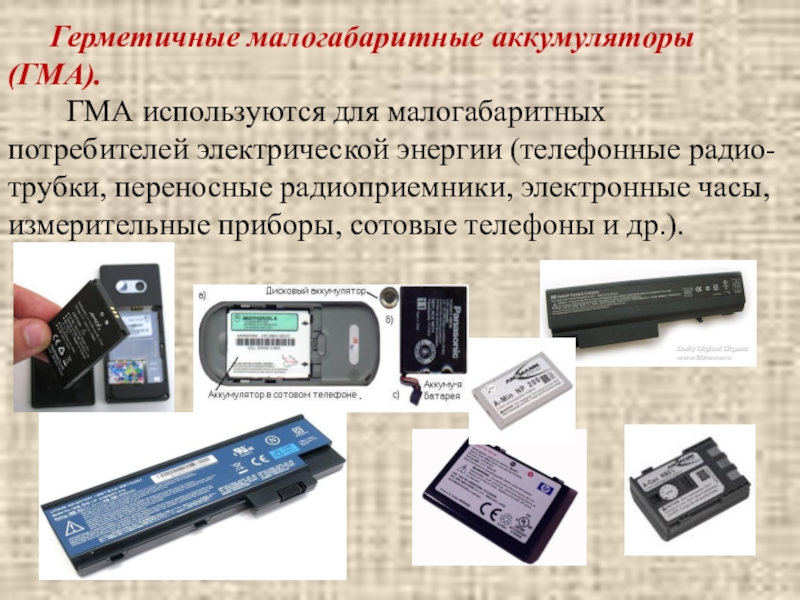

Слайд 34       Герметичные малогабаритные аккумуляторы (ГМА).        ГМА используются для малогабаритных потребителей электрической

энергии (телефонные радио-трубки, переносные радиоприемники, электронные часы, измерительные приборы, сотовые телефоны и др.).
       Герметичные малогабаритные аккумуляторы (ГМА).        ГМА используются для малогабаритных потребителей электрической энергии (телефонные радио-трубки, переносные радиоприемники,

Слайд 35Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства

промышленной электроэнергии.

Электромеханический генератор

Генератор (от лат. generator - производитель) - устройство, аппарат или машина, производящая какой-либо продукт.

Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства промышленной электроэнергии.Электромеханический генераторГенератор (от лат. generator

Слайд 36Классификация источников тока

Классификация источников тока

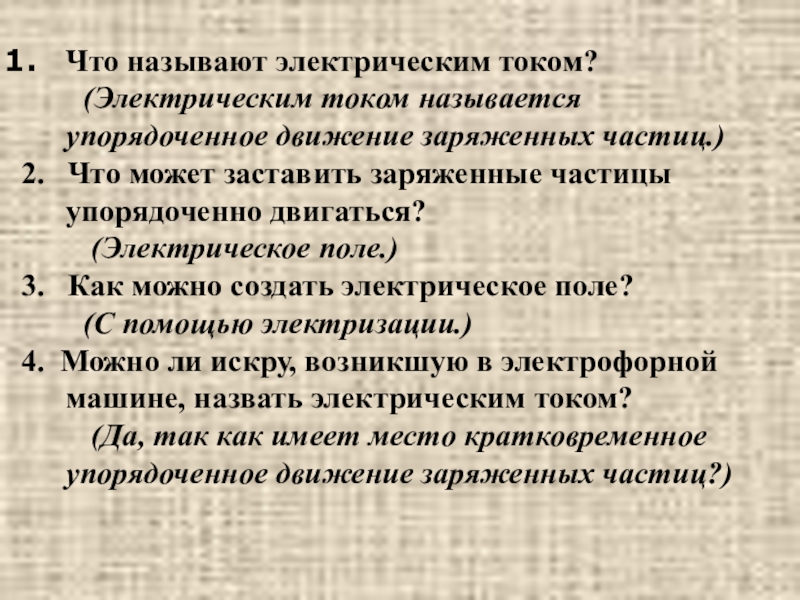

Слайд 37Что называют электрическим током?
(Электрическим током называется упорядоченное

движение заряженных частиц.)
2. Что может заставить заряженные частицы упорядоченно двигаться?
(Электрическое поле.)
3. Как можно создать электрическое поле?
(С помощью электризации.)
4. Можно ли искру, возникшую в электрофорной машине, назвать электрическим током?
(Да, так как имеет место кратковременное упорядоченное движение заряженных частиц?)
Что называют электрическим током?    (Электрическим током называется упорядоченное движение заряженных частиц.)2.  Что может

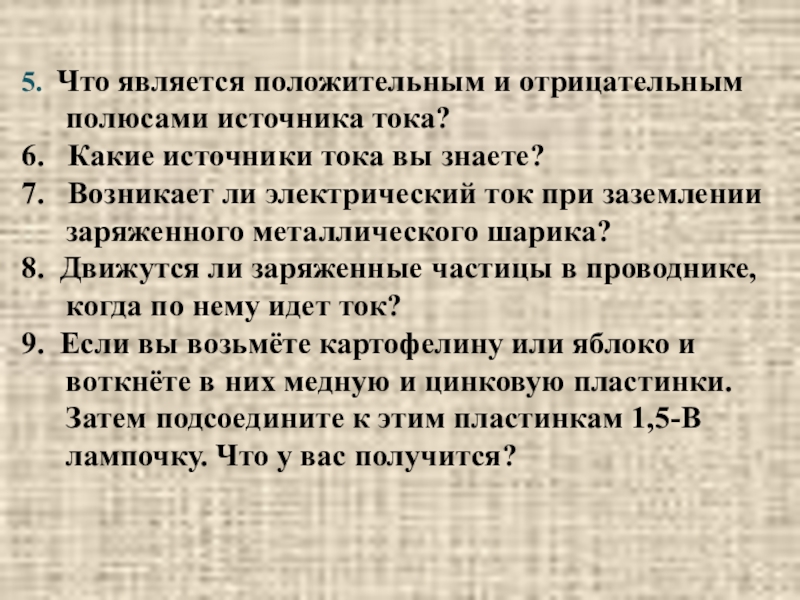

Слайд 385. Что является положительным и отрицательным полюсами источника тока?
6. Какие

источники тока вы знаете?
7. Возникает ли электрический ток при заземлении заряженного металлического шарика?
8. Движутся ли заряженные частицы в проводнике, когда по нему идет ток?
9. Если вы возьмёте картофелину или яблоко и воткнёте в них медную и цинковую пластинки. Затем подсоедините к этим пластинкам 1,5-В лампочку. Что у вас получится?
5. Что является положительным и отрицательным полюсами источника тока?6.  Какие источники тока вы знаете?7.  Возникает
