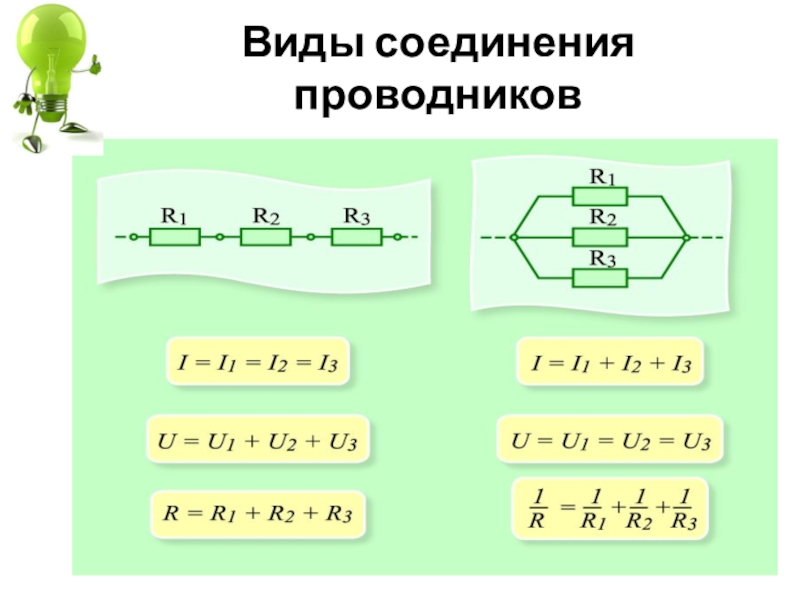

- 17. Виды соединения проводников

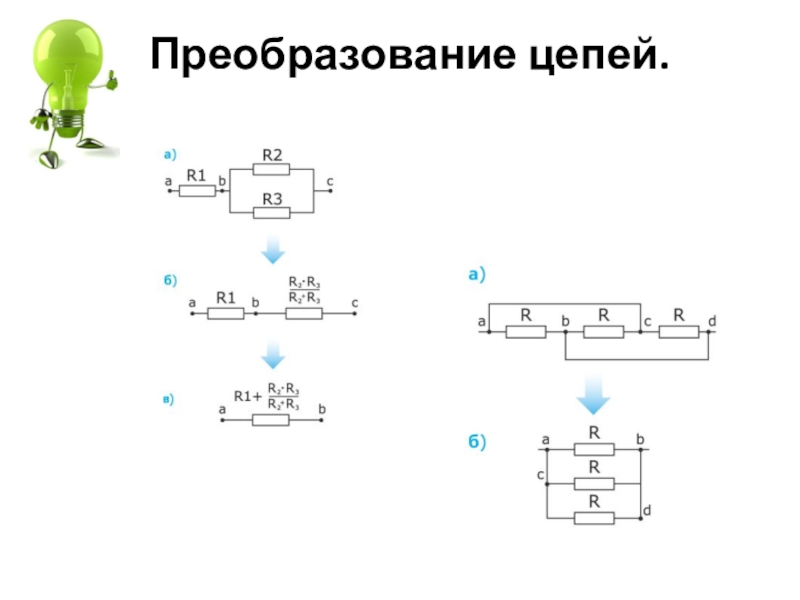

- 18. Преобразование цепей.
- 19. Основные формулы темы.
- 20. Слайд 20
Электрический ток – это упорядоченное движение заряженных частиц.Условия для создания тока:Наличие свободных носителей заряда(электроны, ионы)Наличие электрического поляПотребительЗамкнутая цепь
Слайд 1
МИНИСТЕРСТВО ОБРАЗОВАНИЯ ТВЕРСКОЙ ОБЛАСТИ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«ТВЕРСКОЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

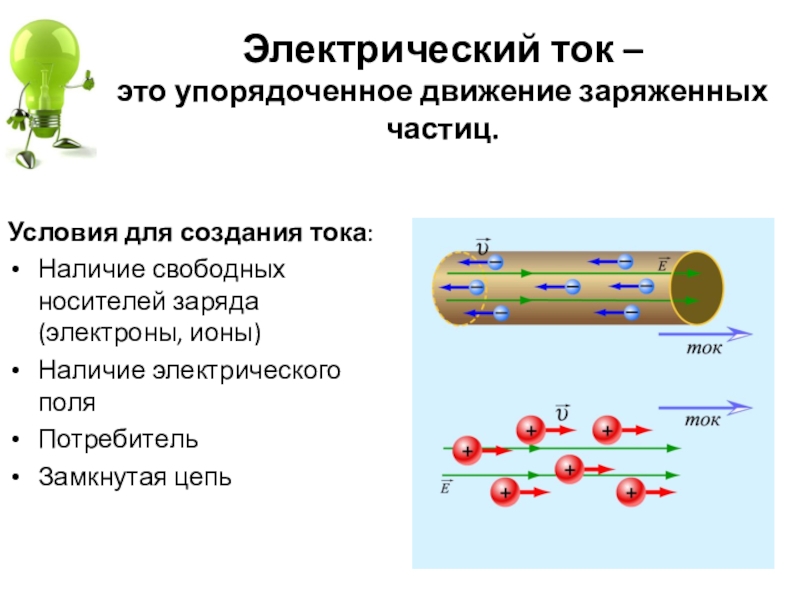

Слайд 2Электрический ток –
это упорядоченное движение заряженных частиц.
Условия для создания тока:
Наличие
свободных носителей заряда(электроны, ионы)
Наличие электрического поля
Потребитель
Замкнутая цепь
Наличие электрического поля
Потребитель
Замкнутая цепь
Слайд 3Для возникновения и существования электрического тока необходимо наличие свободных заряженных частиц
и силы, создающей и поддерживающей их упорядоченное движение. Обычно такой силой является сила, действующая на заряженные частицы со стороны электрического поля.
За направление тока условно принимают то направление, в котором должны двигаться положительные заряды.
О наличии электрического тока в проводниках можно судить по тем действиям, которые ток производит:
нагреванию проводников,
созданию вокруг проводников магнитного поля,
выделению веществ, входящих в состав электролита, на опущенных в раствор электродах.
За направление тока условно принимают то направление, в котором должны двигаться положительные заряды.
О наличии электрического тока в проводниках можно судить по тем действиям, которые ток производит:
нагреванию проводников,
созданию вокруг проводников магнитного поля,
выделению веществ, входящих в состав электролита, на опущенных в раствор электродах.
Слайд 5Источники электрического тока.
Чтобы в проводнике электрический ток существовал длительное время, необходимо
все это время поддерживать в нем электрическое поле.
Электрическое поле в проводниках создается и может длительное время поддерживаться источниками электрического тока.
В любом источнике тока постоянно совершается работа по разделению положительно и отрицательно заряженных частиц. Эти частицы накапливаются на полюсах источника тока. (положительная клемма, отрицательная клемма)
Слайд 6Источник тока - это устройство, в котором происходит преобразование какого-либо вида
энергии в электрическую энергию.
В любом источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц, которые накапливаются на полюсах источника.
Источники электрического тока.

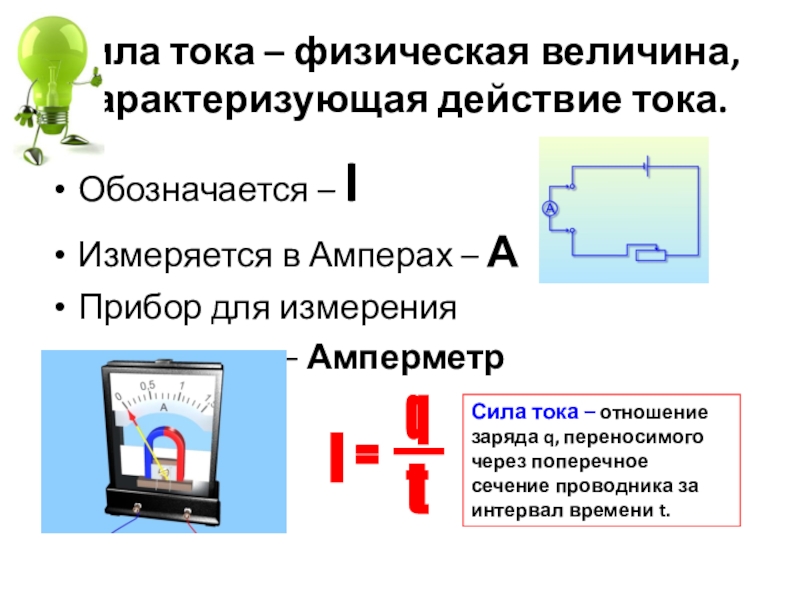

Слайд 10Сила тока – физическая величина, характеризующая действие тока.
Обозначается – I
Измеряется в
Амперах – А
Прибор для измерения
– Амперметр
Прибор для измерения
– Амперметр
I
=
q
t
Сила тока – отношение заряда q, переносимого через поперечное сечение проводника за интервал времени t.

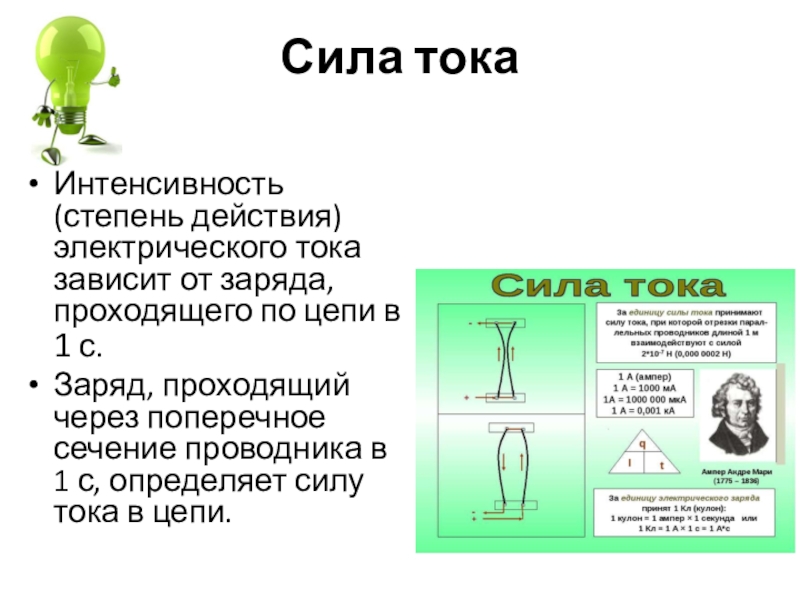

Слайд 11Сила тока
Интенсивность (степень действия) электрического тока зависит от заряда, проходящего по
цепи в 1 с.
Заряд, проходящий через поперечное сечение проводника в 1 с, определяет силу тока в цепи.
Заряд, проходящий через поперечное сечение проводника в 1 с, определяет силу тока в цепи.

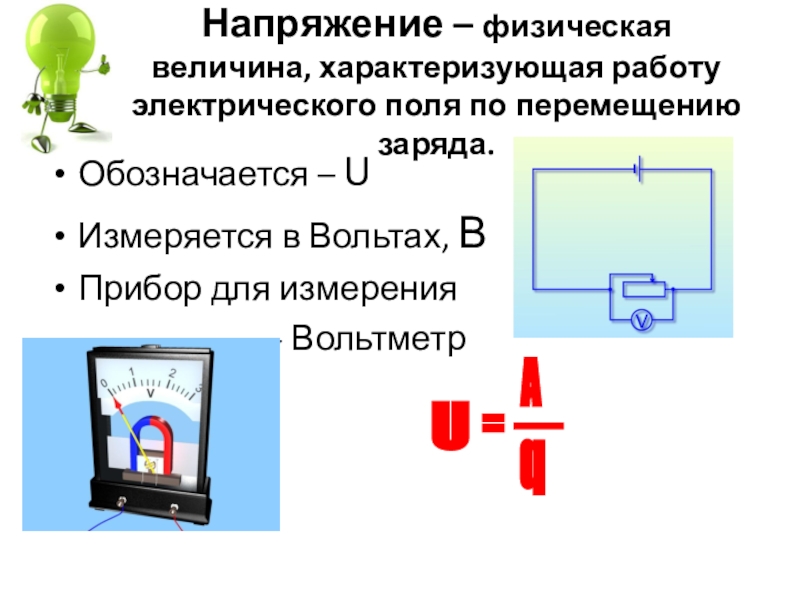

Слайд 12Напряжение – физическая величина, характеризующая работу электрического поля по перемещению заряда.
Обозначается
– U
Измеряется в Вольтах, В
Прибор для измерения
- Вольтметр
Измеряется в Вольтах, В
Прибор для измерения
- Вольтметр
U
=
A
q
Слайд 13Зависимость силы тока от напряжения в проводнике.
Получение вольт-амперной характеристики проводника

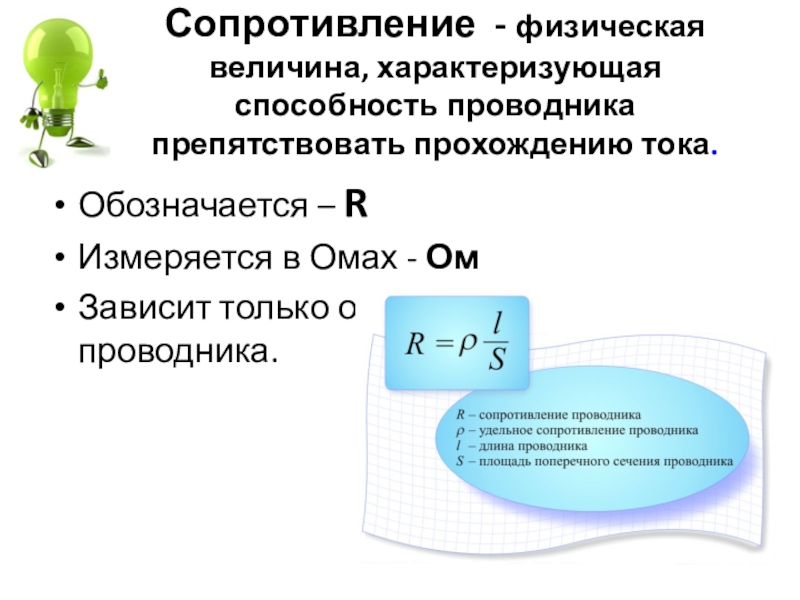

Слайд 14Сопротивление - физическая величина, характеризующая способность проводника препятствовать прохождению тока.
Обозначается –
R
Измеряется в Омах - Ом
Зависит только от характеристик проводника.
Измеряется в Омах - Ом
Зависит только от характеристик проводника.
Слайд 15 Закон Ома для участка цепи
Сила тока прямо пропорциональна
приложенному напряжению и обратно пропорциональна сопротивлению проводника
U
=
R
I
U
=
R
I
U
=
R
I
Слайд 20
МИНИСТЕРСТВО ОБРАЗОВАНИЯ ТВЕРСКОЙ ОБЛАСТИ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ТВЕРСКОЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ТВЕРСКОЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»
СПАСИБО ЗА ВНИМАНИЕ!
