Презентация, доклад по физике Электрическая цепь и её составные части (8 класс)
Содержание
- 1. Презентация по физике Электрическая цепь и её составные части (8 класс)
- 2. Цель урока:ввести понятия « электрическая цепь», «электрическая
- 3. 1. Какое явление называют электрическим током?2. Каковы
- 4. Слайд 4
- 5. 1) Лампы,2) пылесосы,3) Звонки4)компьютеры ,5)утюги,6)холодильники1)выключатели2)кнопки,3)рубильники1) гальванический элемент2) батарея;3) аккумулятор;4) электрофорная машина;5) термоэлемент;6) фотоэлемент; 7) генераторы.
- 6. Слайд 6
- 7. Условное обозначение физических приборов:Гальванический элементБатарея аккумуляторовРезисторЛампочкаЗвонокКлюч1.2.3.4.5.6.
- 8. Соединение проводовПересечение проводовНагревательный элемент7.8.9.
- 9. Чертежи, на которых показаны способы соединения приборов
- 10. Отдохнём от теории?Практическая работа: сборка электрической цепи.
- 11. ФизкультминуткаВстали между рядами на расстоянии вытянутых рук и делаемфизические упражнения.
- 12. ЧУТЬ - ЧУТЬ ПОДУМАЕМ? 1.Составить схему электрической
- 13. 2.Составить схему цепи, состоящей из источника тока,
- 14. 3. Нарисуйте схему цепи, состоящей из батареи
- 15. 4.Нарисуйте схему, состоящую из батарейки, двух лампочек
- 16. Разгадаем кроссворд?1. Источник тока, в котором внутренняя
- 17. А теперь проверим…
- 18. Д/з: § 33. Упр.13 ( 2-5). Спасибо за урок, ребята!
- 19. Литература:1. А.В.Перышкин.Физика. 8 кл.:учебник для общеобразоват.учреждений. –
Цель урока:ввести понятия « электрическая цепь», «электрическая схема»;рассмотреть основные части электрической цепи;объяснить назначение каждой части цепи;ознакомить с условными обозначениями приборов;формировать навыки и умения составлять схемы простейших электрических цепей;формировать навыки практической работы при выполнении работы по сборке
Слайд 1
Урок 30

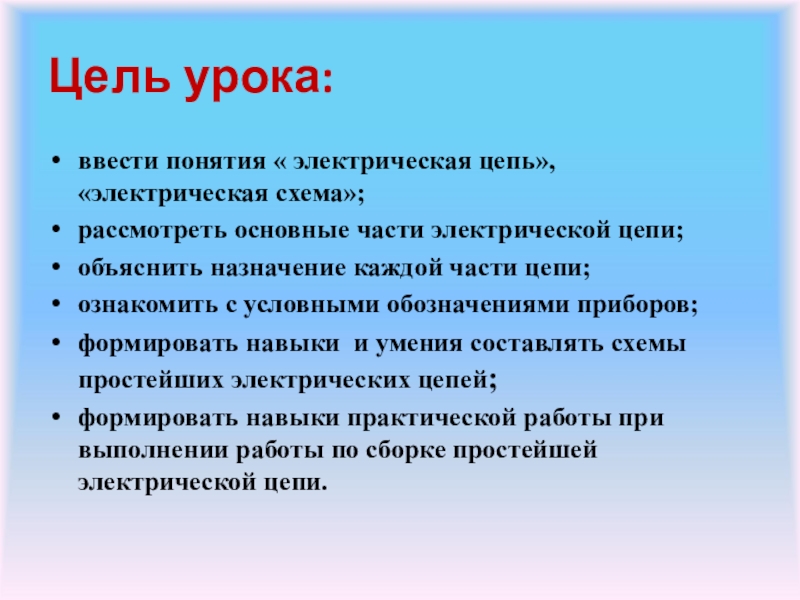

Слайд 2Цель урока:
ввести понятия « электрическая цепь», «электрическая схема»;
рассмотреть основные части электрической
цепи;
объяснить назначение каждой части цепи;
ознакомить с условными обозначениями приборов;
формировать навыки и умения составлять схемы простейших электрических цепей;
формировать навыки практической работы при выполнении работы по сборке простейшей электрической цепи.
объяснить назначение каждой части цепи;
ознакомить с условными обозначениями приборов;
формировать навыки и умения составлять схемы простейших электрических цепей;
формировать навыки практической работы при выполнении работы по сборке простейшей электрической цепи.

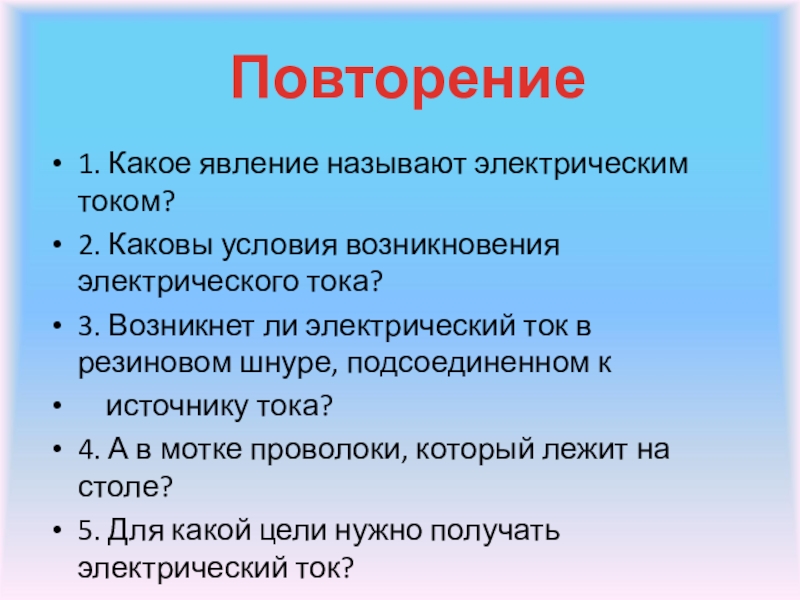

Слайд 3
1. Какое явление называют электрическим током?
2. Каковы условия возникновения электрического тока?
3.
Возникнет ли электрический ток в резиновом шнуре, подсоединенном к
источнику тока?
4. А в мотке проволоки, который лежит на столе?
5. Для какой цели нужно получать электрический ток?
источнику тока?
4. А в мотке проволоки, который лежит на столе?
5. Для какой цели нужно получать электрический ток?
Повторение
Слайд 5
1) Лампы,
2) пылесосы,
3) Звонки
4)компьютеры ,
5)утюги,
6)холодильники
1)выключатели
2)кнопки,
3)рубильники
1) гальванический элемент
2) батарея;
3) аккумулятор;
4) электрофорная машина;
5)
термоэлемент;
6) фотоэлемент;
7) генераторы.
6) фотоэлемент;
7) генераторы.

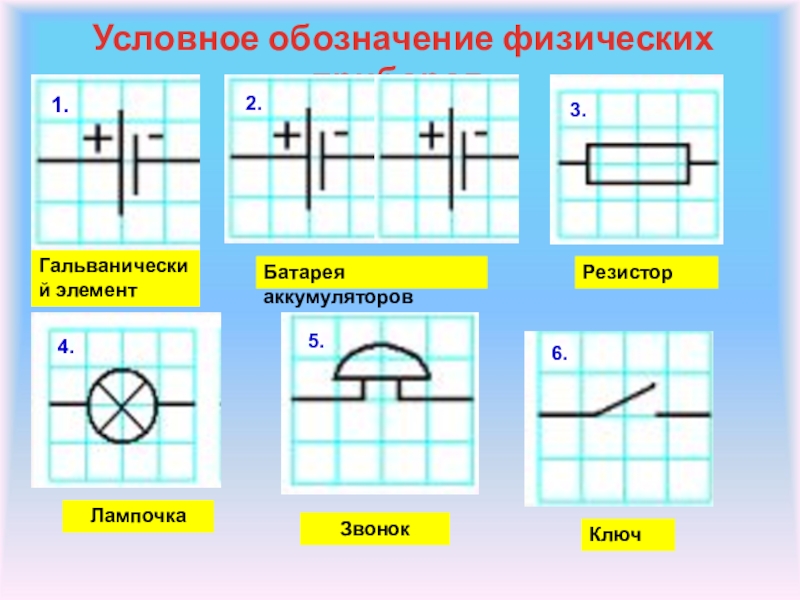

Слайд 7Условное обозначение физических приборов:
Гальванический элемент
Батарея аккумуляторов
Резистор
Лампочка
Звонок
Ключ
1.
2.
3.
4.
5.
6.

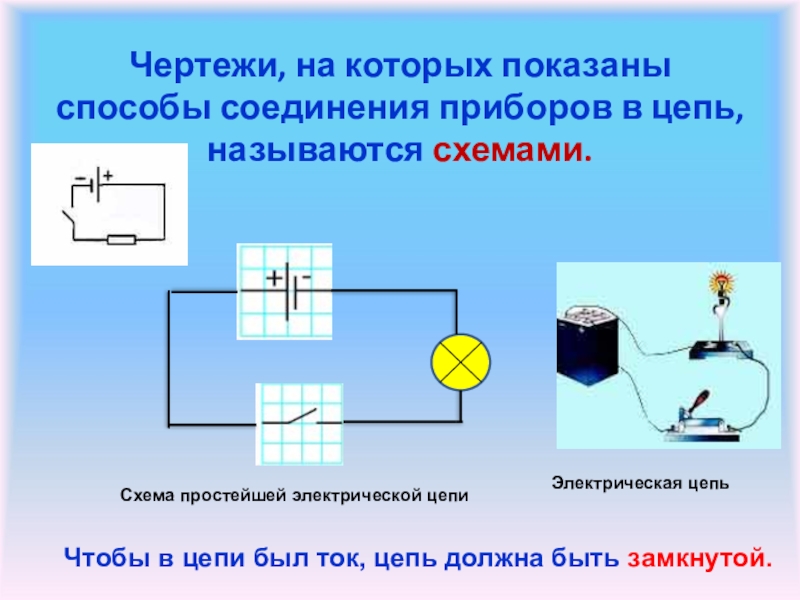

Слайд 9Чертежи, на которых показаны способы соединения приборов в цепь, называются схемами.
Схема
простейшей электрической цепи

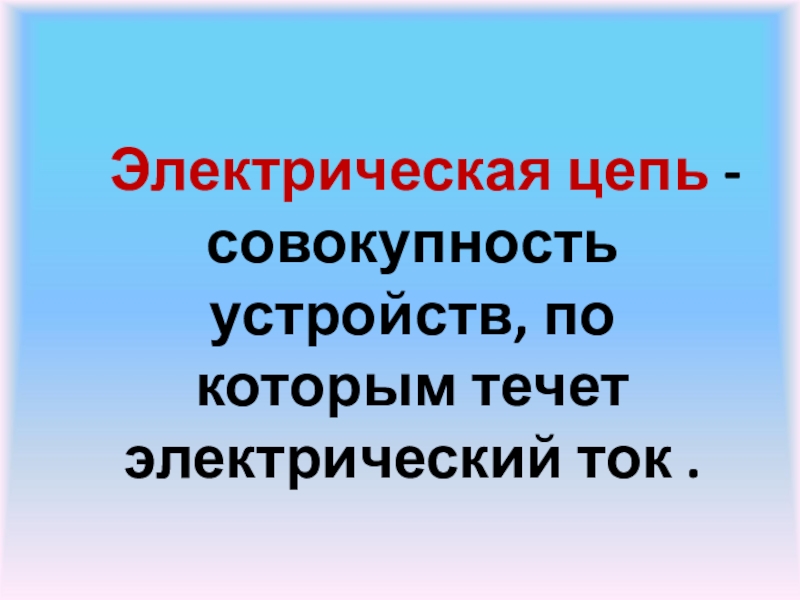

Электрическая цепь
Чтобы в цепи был ток, цепь должна быть замкнутой.
Слайд 11Физкультминутка
Встали между рядами на расстоянии вытянутых рук и делаем
физические упражнения.
Слайд 12ЧУТЬ - ЧУТЬ ПОДУМАЕМ?
1.Составить схему электрической цепи, состоящую из источника тока,
двух лампочек, но включать их можно только своим выключателем
Слайд 132.Составить схему цепи, состоящей из источника тока, двух лампочек так, чтобы
их можно было включить одним ключом.

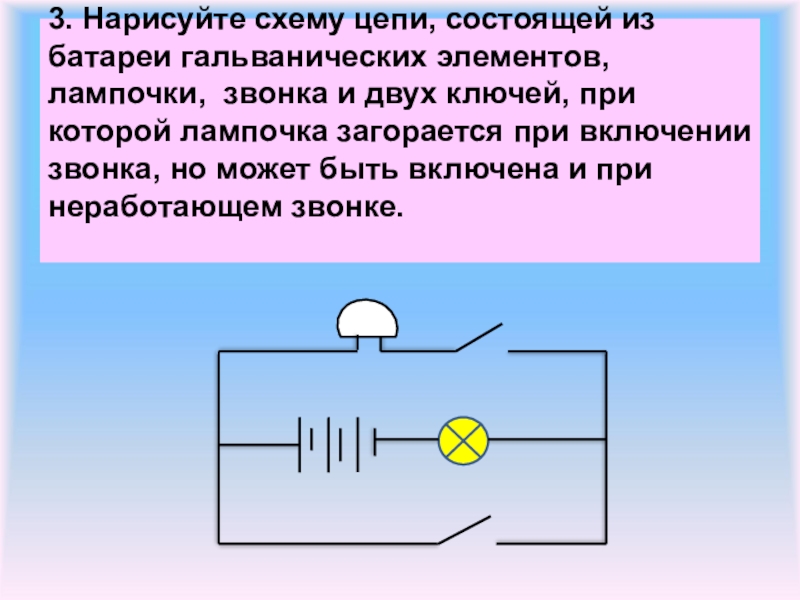

Слайд 143. Нарисуйте схему цепи, состоящей из батареи гальванических элементов, лампочки, звонка
и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке.

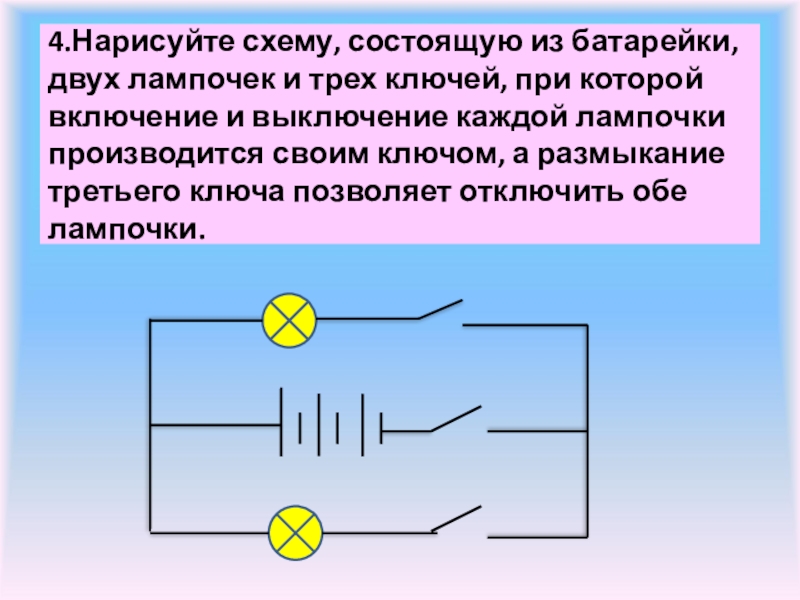

Слайд 154.Нарисуйте схему, состоящую из батарейки, двух лампочек и трех ключей, при
которой включение и выключение каждой лампочки производится своим ключом, а размыкание третьего ключа позволяет отключить обе лампочки.

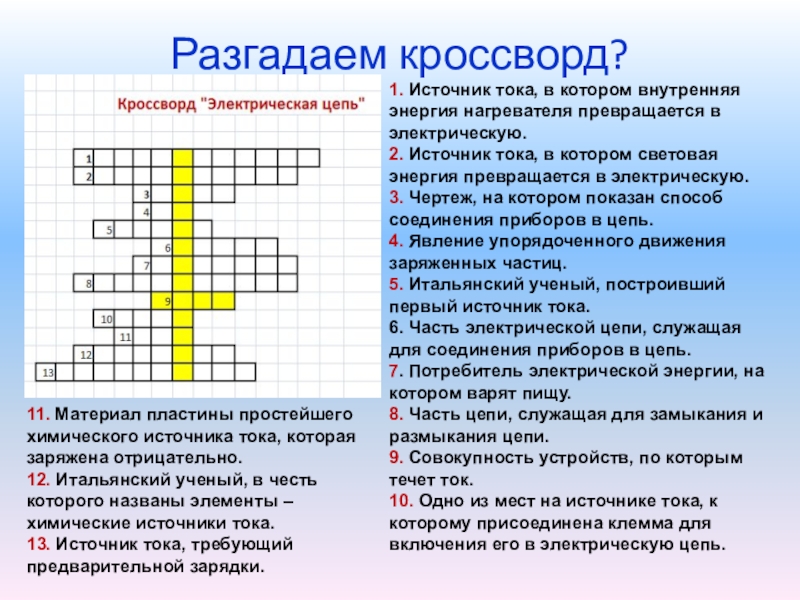

Слайд 16Разгадаем кроссворд?
1. Источник тока, в котором внутренняя энергия нагревателя превращается в
электрическую.
2. Источник тока, в котором световая энергия превращается в электрическую.
3. Чертеж, на котором показан способ соединения приборов в цепь.
4. Явление упорядоченного движения заряженных частиц.
5. Итальянский ученый, построивший первый источник тока.
6. Часть электрической цепи, служащая для соединения приборов в цепь.
7. Потребитель электрической энергии, на котором варят пищу.
8. Часть цепи, служащая для замыкания и размыкания цепи.
9. Совокупность устройств, по которым течет ток.
10. Одно из мест на источнике тока, к которому присоединена клемма для включения его в электрическую цепь.
2. Источник тока, в котором световая энергия превращается в электрическую.
3. Чертеж, на котором показан способ соединения приборов в цепь.
4. Явление упорядоченного движения заряженных частиц.
5. Итальянский ученый, построивший первый источник тока.
6. Часть электрической цепи, служащая для соединения приборов в цепь.
7. Потребитель электрической энергии, на котором варят пищу.
8. Часть цепи, служащая для замыкания и размыкания цепи.
9. Совокупность устройств, по которым течет ток.
10. Одно из мест на источнике тока, к которому присоединена клемма для включения его в электрическую цепь.
11. Материал пластины простейшего химического источника тока, которая заряжена отрицательно.
12. Итальянский ученый, в честь которого названы элементы – химические источники тока.
13. Источник тока, требующий предварительной зарядки.
Слайд 19Литература:
1. А.В.Перышкин.Физика. 8 кл.:учебник для общеобразоват.учреждений. –
М.:Дрофа, 2008.
2. А.В.Перышкин. Сборник
задач по физике. 7-9 кл.: - М.:»Экзамен», 2004 ( Серия «Учебно-методический комплект»).
