Презентация, доклад по физике Экспериментальное решение задач. Газовые законы
Содержание
- 1. Презентация по физике Экспериментальное решение задач. Газовые законы
- 2. Задание №1Пользуясь сильфоном и манометром, собрать установку,
- 3. 1- Сильфон металлический гофрированный цилиндр переменного объёма2

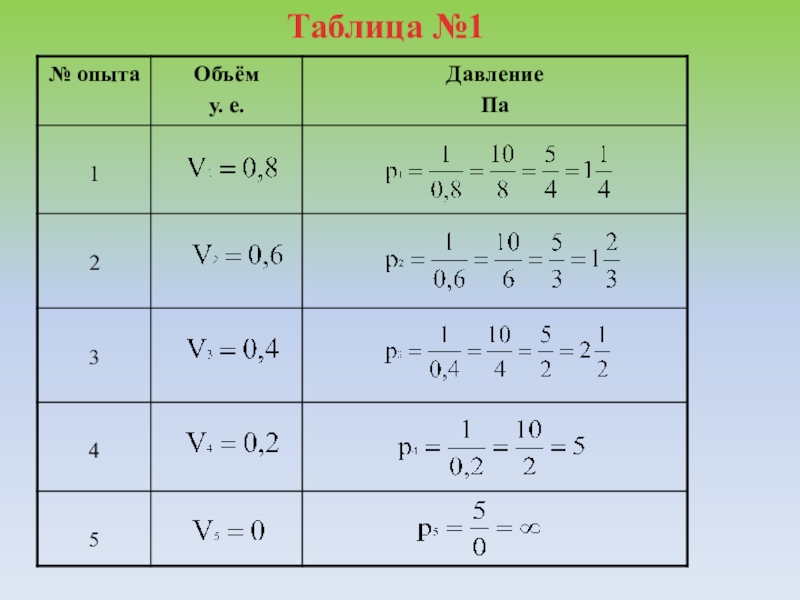

- 4. Таблица №1
- 5. График зависимости между давлением и объёмом при
- 6. Контрольное заданиеВычислить объём исследуемого газа в кубических
- 7. Определение зависимости давления газа от объёма при
- 8. Сжать газ - перевести поршень из крайнего
- 9. Обработка данных эксперимента Рисунок 3Рисунок 4Кнопка «Функция»

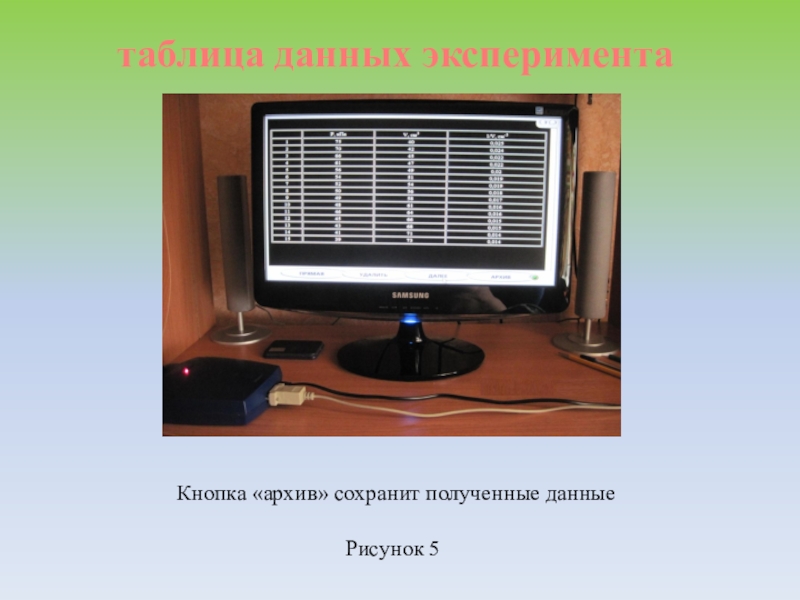

- 10. Рисунок 5таблица данных экспериментаКнопка «архив» сохранит полученные данные
- 11. ЛитератураВ. Ф. Дмитриева Физика для профессий и
Задание №1Пользуясь сильфоном и манометром, собрать установку, рисунок 1Записать в таблицу №1 значение давления воздуха в сильфоне и его объёмРассчитать изменение давления воздуха, если его объём уменьшится на 0,8, 0,6, 0,4 и 0,2 условных единиц. Ответ
Слайд 2Задание №1
Пользуясь сильфоном и манометром, собрать установку, рисунок 1
Записать в таблицу
№1 значение давления воздуха в сильфоне и его объём
Рассчитать изменение давления воздуха, если его объём уменьшится на 0,8, 0,6, 0,4 и 0,2 условных единиц. Ответ проверить на опыте.
Вычислить постоянную для каждого опыта
Сделать аналитический анализ изотермического процесса
Построить график в координатных осях P,V, рисунок 2
Рассчитать изменение давления воздуха, если его объём уменьшится на 0,8, 0,6, 0,4 и 0,2 условных единиц. Ответ проверить на опыте.
Вычислить постоянную для каждого опыта
Сделать аналитический анализ изотермического процесса
Построить график в координатных осях P,V, рисунок 2
Слайд 31- Сильфон металлический гофрированный цилиндр переменного объёма
2 -манометр
3 - резиновый шланг
4
- демонстрационная шкала
5,6 - краны манометра
7- винт
8 -термометр
5,6 - краны манометра
7- винт
8 -термометр
Рисунок 1
Прибор для изучения газовых законов

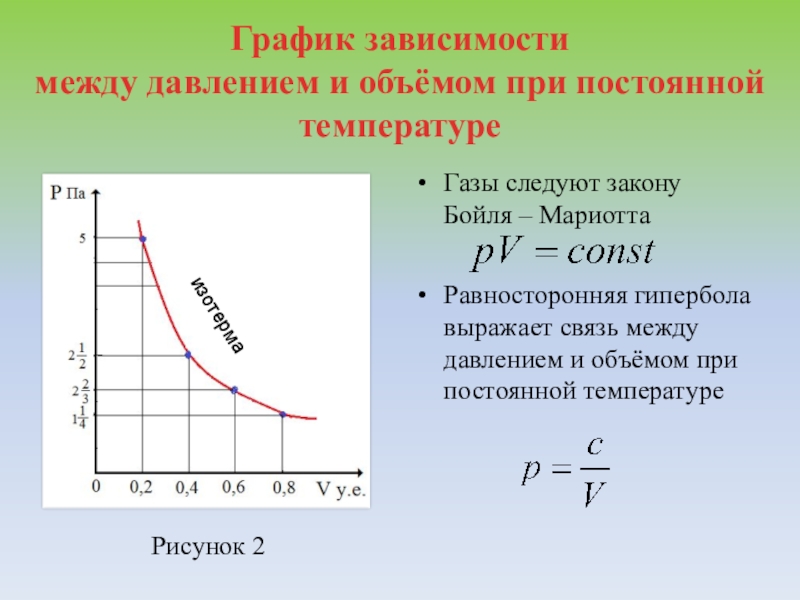

Слайд 5График зависимости
между давлением и объёмом при постоянной температуре
Газы следуют закону Бойля
– Мариотта
Равносторонняя гипербола выражает связь между давлением и объёмом при постоянной температуре
Равносторонняя гипербола выражает связь между давлением и объёмом при постоянной температуре
изотерма
Рисунок 2
Слайд 6Контрольное задание
Вычислить объём исследуемого газа в кубических метрах, диаметр сильфона равен
100 мм, расстояние между двумя соседними делениями шкалы прибора – 15 мм
Измениться ли найденное значение С, если опыт проводить с другой массой газа?
При каком условии справедлив закон Бойля – Мариотта?
Измениться ли найденное значение С, если опыт проводить с другой массой газа?
При каком условии справедлив закон Бойля – Мариотта?
Рисунок 3

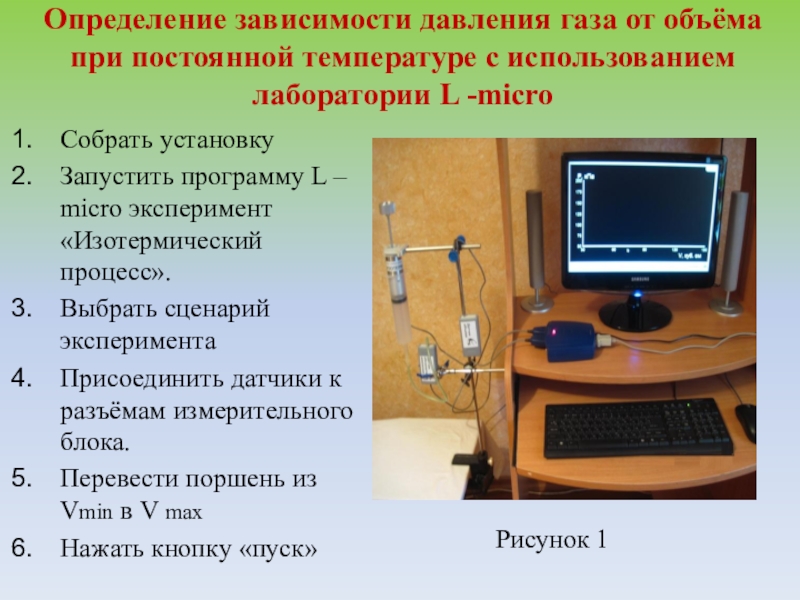

Слайд 7Определение зависимости давления газа от объёма при постоянной температуре с использованием
лаборатории L -micro
Собрать установку
Запустить программу L – micro эксперимент «Изотермический процесс».
Выбрать сценарий эксперимента
Присоединить датчики к разъёмам измерительного блока.
Перевести поршень из Vmin в V max
Нажать кнопку «пуск»
Рисунок 1

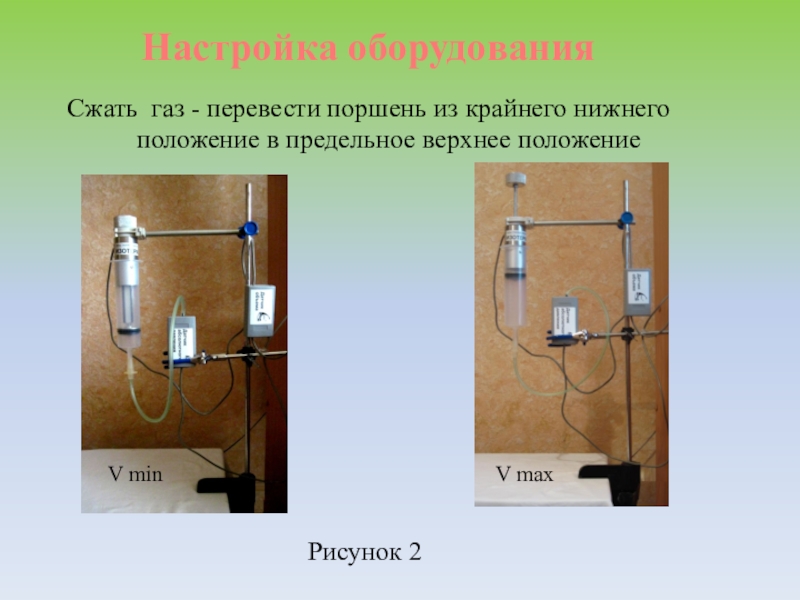

Слайд 8Сжать газ - перевести поршень из крайнего нижнего положение в предельное
верхнее положение
V min
V max
Настройка оборудования
Рисунок 2
Слайд 9Обработка данных эксперимента
Рисунок 3
Рисунок 4
Кнопка «Функция» выведет
на экран гиперболическую зависимость
и уравнение изотермического процесса
PV = C
PV = C
Кнопа «прямая» выведет на экран прямую линию и её уравнение
Y = kX

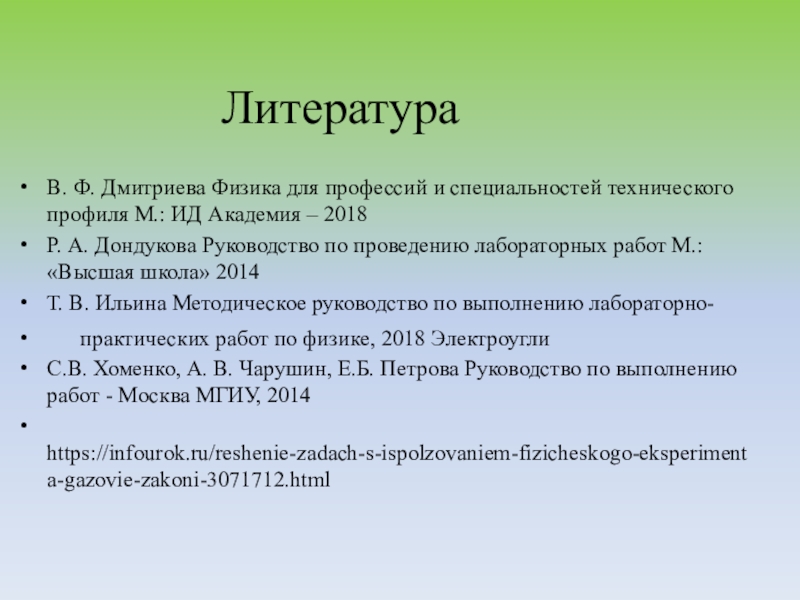

Слайд 11Литература
В. Ф. Дмитриева Физика для профессий и специальностей технического профиля М.:
ИД Академия – 2018
Р. А. Дондукова Руководство по проведению лабораторных работ М.: «Высшая школа» 2014
Т. В. Ильина Методическое руководство по выполнению лабораторно-
практических работ по физике, 2018 Электроугли
С.В. Хоменко, А. В. Чарушин, Е.Б. Петрова Руководство по выполнению работ - Москва МГИУ, 2014
