Передачу и приём информации с помощью электромагнитных волн называют радиосвязью. Её используют для осуществления радиотелефонной связи, передачи телеграмм, факсов, телевидения и т.д.Электромагнитные волны в быту.

Слайд 1Принципы радиосвязи и телевидения.

Принципы радиосвязи и телевидения.

Слайд 2Передачу и приём информации с помощью электромагнитных волн называют радиосвязью. Её

используют для осуществления радиотелефонной связи, передачи телеграмм, факсов, телевидения и т.д.

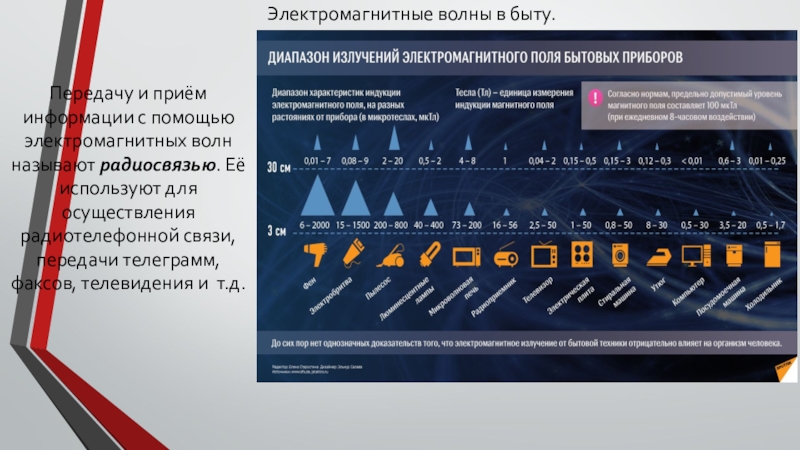

Электромагнитные волны в быту.

Передачу и приём информации с помощью электромагнитных волн называют радиосвязью. Её используют для осуществления радиотелефонной связи, передачи

Слайд 3Как передается звук с помощью электромагнитных волн. Преобразование звука в электромагнитные, высокочастотные

колебания.

Теперь рассмотрим принципы одного из видов радиосвязи — радиотелефонной связи, т. е. передачи звука, например речи и музыки, с помощью электромагнитных волн.
На рисунке изображено передающее устройство, состоящее из генератора высокочастотных колебаний (1), микрофона (2), модулирующего устройства (3) и передающей антенны (4).

1

2

3

4

Как передается звук с помощью электромагнитных волн. Преобразование звука в электромагнитные, высокочастотные колебания. Теперь рассмотрим принципы одного

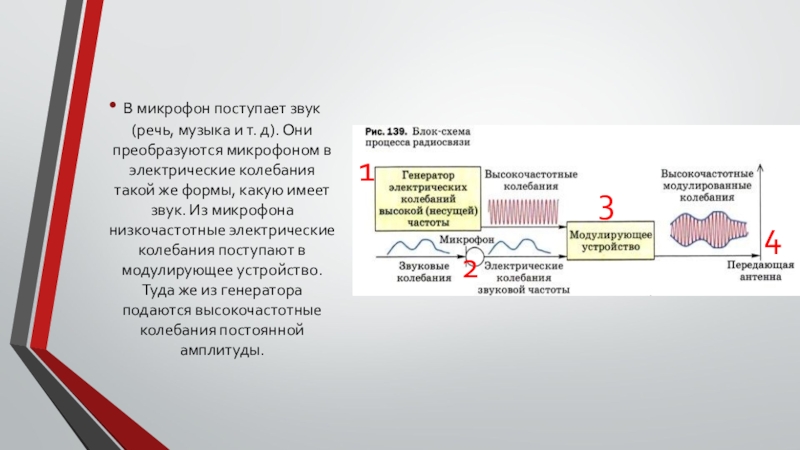

Слайд 4В микрофон поступает звук (речь, музыка и т. д). Они преобразуются

микрофоном в электрические колебания такой же формы, какую имеет звук. Из микрофона низкочастотные электрические колебания поступают в модулирующее устройство. Туда же из генератора подаются высокочастотные колебания постоянной амплитуды.

1

2

3

4

В микрофон поступает звук (речь, музыка и т. д). Они преобразуются микрофоном в электрические колебания такой же

Слайд 51
2
3
4

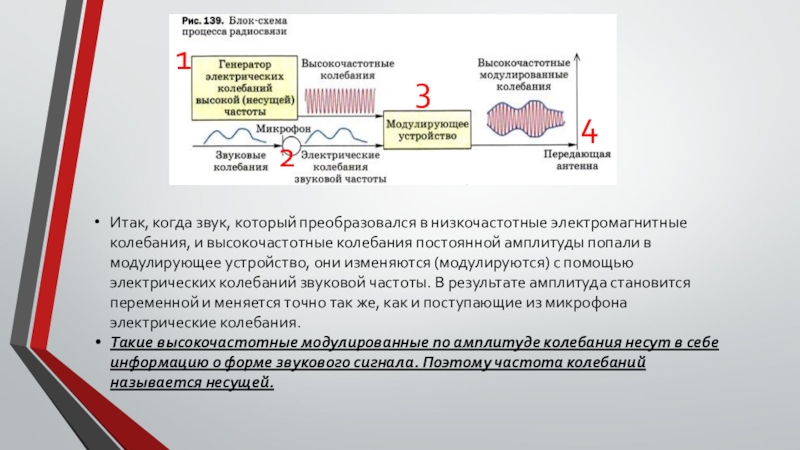

Итак, когда звук, который преобразовался в низкочастотные электромагнитные колебания, и высокочастотные

колебания постоянной амплитуды попали в модулирующее устройство, они изменяются (модулируются) с помощью электрических колебаний звуковой частоты. В результате амплитуда становится переменной и меняется точно так же, как и поступающие из микрофона электрические колебания.
Такие высокочастотные модулированные по амплитуде колебания несут в себе информацию о форме звукового сигнала. Поэтому частота колебаний называется несущей.
1234Итак, когда звук, который преобразовался в низкочастотные электромагнитные колебания, и высокочастотные колебания постоянной амплитуды попали в модулирующее

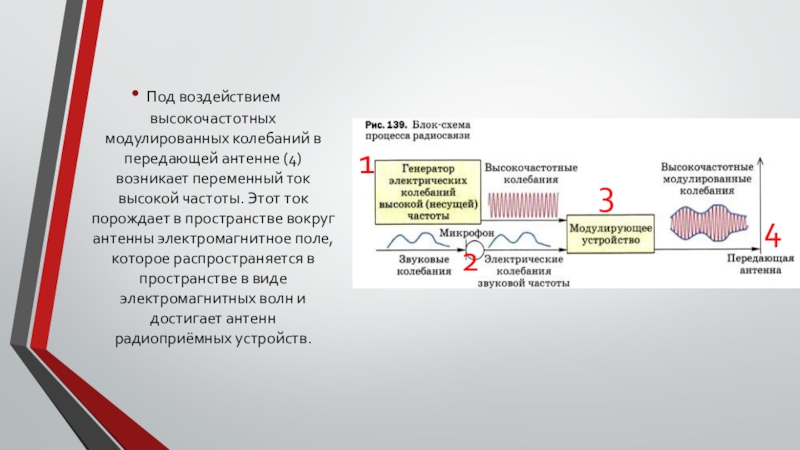

Слайд 6Под воздействием высокочастотных модулированных колебаний в передающей антенне (4) возникает переменный

ток высокой частоты. Этот ток порождает в пространстве вокруг антенны электромагнитное поле, которое распространяется в пространстве в виде электромагнитных волн и достигает антенн радиоприёмных устройств.

1

2

3

4

Под воздействием высокочастотных модулированных колебаний в передающей антенне (4) возникает переменный ток высокой частоты. Этот ток порождает

Слайд 7

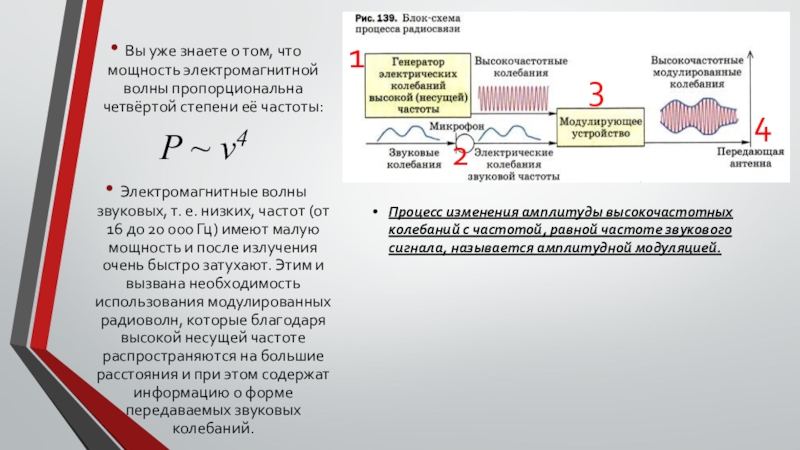

Вы уже знаете о том, что мощность электромагнитной волны пропорциональна четвёртой

степени её частоты:
P ~ v4
Электромагнитные волны звуковых, т. е. низких, частот (от 16 до 20 000 Гц) имеют малую мощность и после излучения очень быстро затухают. Этим и вызвана необходимость использования модулированных радиоволн, которые благодаря высокой несущей частоте распространяются на большие расстояния и при этом содержат информацию о форме передаваемых звуковых колебаний.

1

2

3

4

Процесс изменения амплитуды высокочастотных колебаний с частотой, равной частоте звукового сигнала, называется амплитудной модуляцией.

Вы уже знаете о том, что мощность электромагнитной волны пропорциональна четвёртой степени её частоты: P ~ v4Электромагнитные

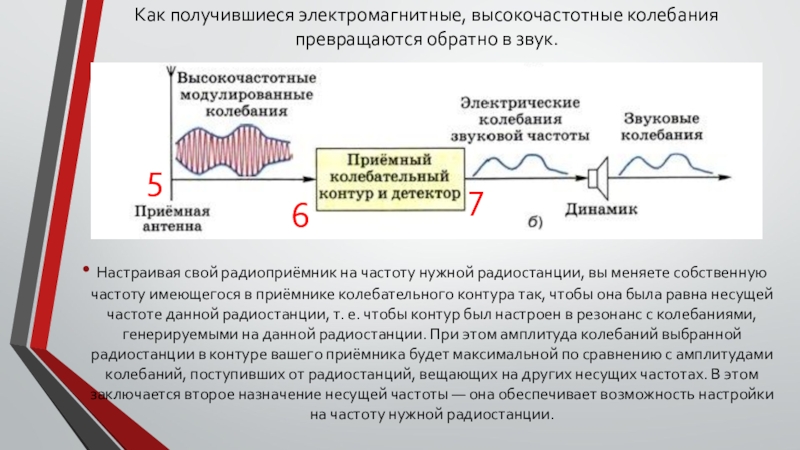

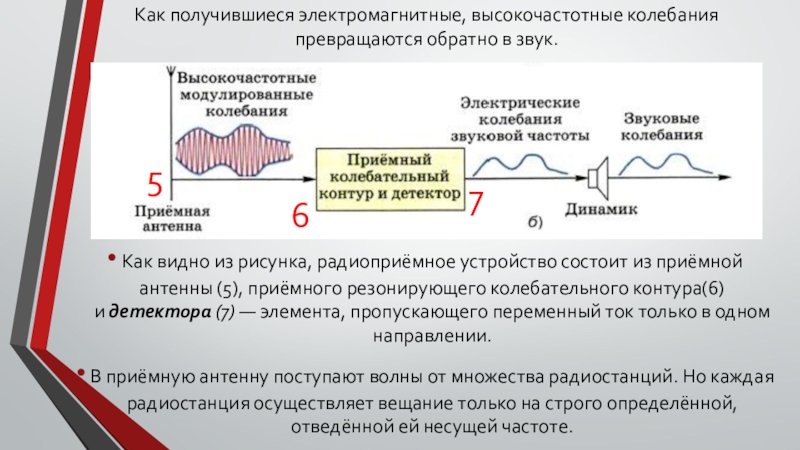

Слайд 8Как видно из рисунка, радиоприёмное устройство состоит из приёмной антенны (5),

приёмного резонирующего колебательного контура(6) и детектора (7) — элемента, пропускающего переменный ток только в одном направлении.
В приёмную антенну поступают волны от множества радиостанций. Но каждая радиостанция осуществляет вещание только на строго определённой, отведённой ей несущей частоте.

5

6

7

Как получившиеся электромагнитные, высокочастотные колебания превращаются обратно в звук.

Как видно из рисунка, радиоприёмное устройство состоит из приёмной антенны (5), приёмного резонирующего колебательного контура(6) и детектора (7) —

Слайд 9Настраивая свой радиоприёмник на частоту нужной радиостанции, вы меняете собственную частоту

имеющегося в приёмнике колебательного контура так, чтобы она была равна несущей частоте данной радиостанции, т. е. чтобы контур был настроен в резонанс с колебаниями, генерируемыми на данной радиостанции. При этом амплитуда колебаний выбранной радиостанции в контуре вашего приёмника будет максимальной по сравнению с амплитудами колебаний, поступивших от радиостанций, вещающих на других несущих частотах. В этом заключается второе назначение несущей частоты — она обеспечивает возможность настройки на частоту нужной радиостанции.

5

6

7

Как получившиеся электромагнитные, высокочастотные колебания превращаются обратно в звук.

Настраивая свой радиоприёмник на частоту нужной радиостанции, вы меняете собственную частоту имеющегося в приёмнике колебательного контура так,

Слайд 10Принятые колебания сначала усиливают. Затем для преобразования высокочастотных модулированных колебаний в

звуковые производят детектирование, т. е. процесс, обратный модуляции. Детектирование проводится в два этапа: сначала с помощью детектора (представляющего собой элемент с односторонней проводимостью) из высокочастотных модулированных колебаний получают высокочастотный пульсирующий ток (рис. а), а затем в динамике этот ток сглаживается и преобразуется в колебания звуковых частот.
Принятые колебания сначала усиливают. Затем для преобразования высокочастотных модулированных колебаний в звуковые производят детектирование, т. е. процесс,

Слайд 11 24 марта 1896 года были переданы первые слова с помощью азбуки

Морзе — «Генрих Герц».
Уже в 1898 году Александр Степанович Попов осуществил радиосвязь между двумя кораблями на расстояние 5 км.
В 1899 году его ученик Петр Николаевич Рыбкин обнаружил возможность приема радиотелеграфных сигналов на слух. Вскоре после этого Попов сконструировал первый специальный радиоприемник и тем самым положил начало развитию радиотелефонной связи.
Хотя современные радиоприемники очень мало напоминают приемник Попова, основные принципы их действия те же.

 24 марта 1896 года были переданы первые слова с помощью азбуки Морзе — «Генрих Герц».Уже в 1898

Слайд 12Телевизионные радиосигналы.
При передаче телевизионных программ высокочастотные колебания модулируются не только звуковым,

но и видеосигналом. Это осуществляется с помощью телевизионной передающей трубки, которая преобразует оптическое изображение в электромагнитные колебания. Модулированные таким образом высокочастотные колебания заключают в себе информацию и о звуке, и об изображении.
В телевидении используются более высокие (порядка миллиардов герц) несущие частоты.
Телевизионные радиосигналы.При передаче телевизионных программ высокочастотные колебания модулируются не только звуковым, но и видеосигналом. Это осуществляется с

Слайд 13Телевизионные радиосигналы могут быть переданы только в диапазоне ультракоротких (метровых) волн.

Такие волны распространяются обычно лишь в пределах прямой видимости антенны. Поэтому для охвата телевизионным вещанием большой территории необходимо размещать телепередатчики чаще и поднимать их антенны выше. Так, например, Останкинская телевизионная башня в Москве высотой 540 метров обеспечивает уверенный прием телепередач в радиусе 120 километров.


Телевизионные радиосигналы могут быть переданы только в диапазоне ультракоротких (метровых) волн. Такие волны распространяются обычно лишь в

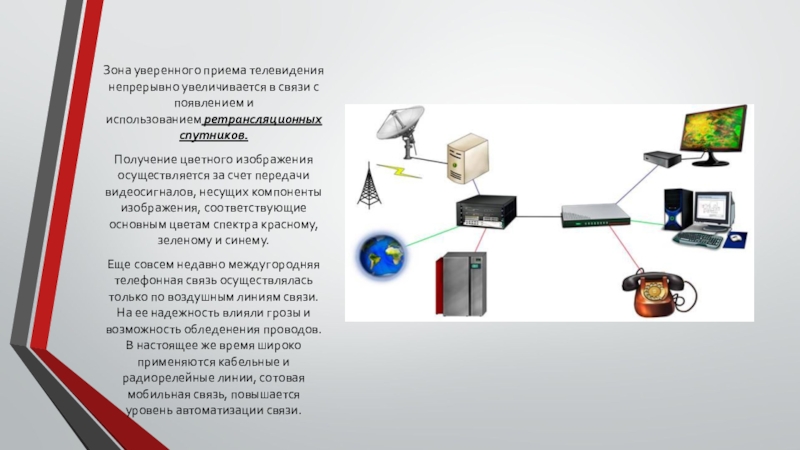

Слайд 14Зона уверенного приема телевидения непрерывно увеличивается в связи с появлением и

использованием ретрансляционных спутников.
Получение цветного изображения осуществляется за счет передачи видеосигналов, несущих компоненты изображения, соответствующие основным цветам спектра красному, зеленому и синему.
Еще совсем недавно междугородняя телефонная связь осуществлялась только по воздушным линиям связи. На ее надежность влияли грозы и возможность обледенения проводов. В настоящее же время широко применяются кабельные и радиорелейные линии, сотовая мобильная связь, повышается уровень автоматизации связи.

Зона уверенного приема телевидения непрерывно увеличивается в связи с появлением и использованием ретрансляционных спутников.Получение цветного изображения осуществляется за

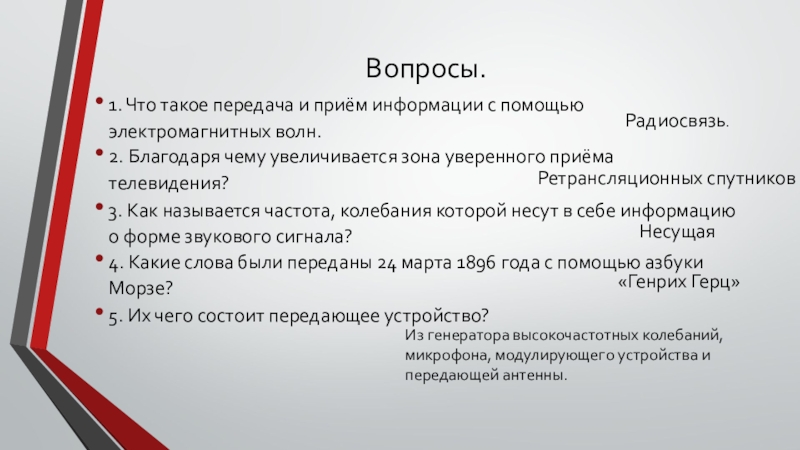

Слайд 15Вопросы.
1. Что такое передача и приём информации с помощью электромагнитных волн.


Радиосвязь.

2. Благодаря чему увеличивается зона уверенного приёма телевидения?

Ретрансляционных спутников

3. Как называется частота, колебания которой несут в себе информацию о форме звукового сигнала?

Несущая

4. Какие слова были переданы 24 марта 1896 года с помощью азбуки Морзе?

«Генрих Герц»

5. Их чего состоит передающее устройство?

Из генератора высокочастотных колебаний, микрофона, модулирующего устройства и передающей антенны.
