Презентация, доклад по физике для 11 класса Модуляция и детектирование
Содержание
- 1. Презентация по физике для 11 класса Модуляция и детектирование
- 2. Радиотелефонная связь – передача речи или музыки с помощью электромагнитных волн.
- 3. Колебания звуковой частоты (звук) представляют собой сравнительно
- 4. Для передачи звука на большие расстояния необходимо
- 5. ГВЧГенератор высокой частоты соединяется со специальным модулирующим
- 6. ГВЧМодулирующее устройствоНа выходе модулирующего устройства образуется
- 7. ГВЧМодулирующее устройство
- 8. Модулированную электромагнитную волну ловит приёмная антенна. Но
- 9. Детектор состоит из диода, конденсатора и сопротивления, роль которого обычно играет громкоговоритель.
- 10. Диод пропускает ток только в одном направлении,
- 11. Ток, проходящий через диод, попадает на развилку:
- 12. В итоге громкоговоритель воспринимает пульсирующий ток, амплитуда
- 13. Простейший детекторный радиоприёмник состоит из детектора и
- 14. Спасибо за внимание!
Радиотелефонная связь – передача речи или музыки с помощью электромагнитных волн.

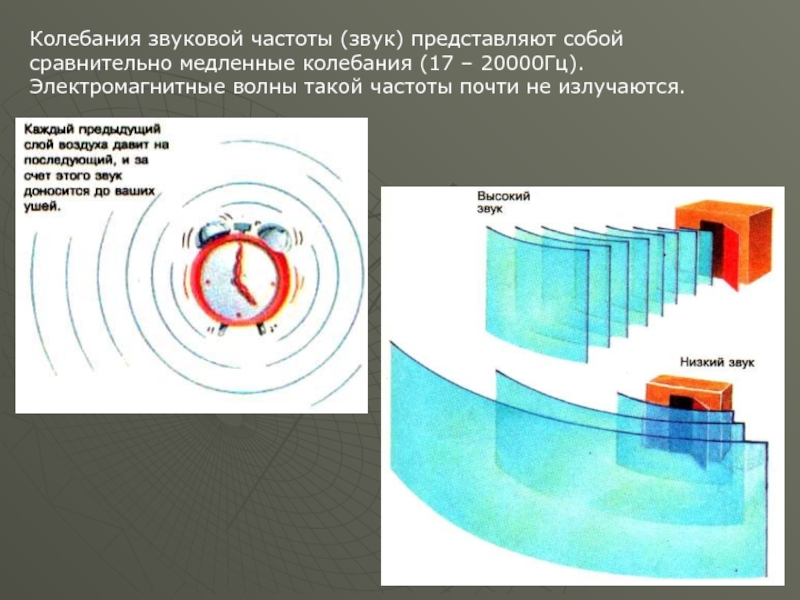

Слайд 3Колебания звуковой частоты (звук) представляют собой сравнительно медленные колебания (17 –
20000Гц). Электромагнитные волны такой частоты почти не излучаются.
Слайд 4Для передачи звука на большие расстояния необходимо использовать высокочастотные электромагнитные колебания.
Для этого используется генератор высокой частоты (ГВЧ).
ГВЧ
Генератор выдаёт электромагнитную волну с частотой более 200000Гц.
Слайд 5
ГВЧ
Генератор высокой частоты соединяется со специальным модулирующим устройством.
Модуляция – изменение амплитуды
высокочастотных колебаний с помощью электрических колебаний звуковой частоты.
Модулирующее
устройство
Микрофон
Слайд 6
ГВЧ
Модулирующее
устройство

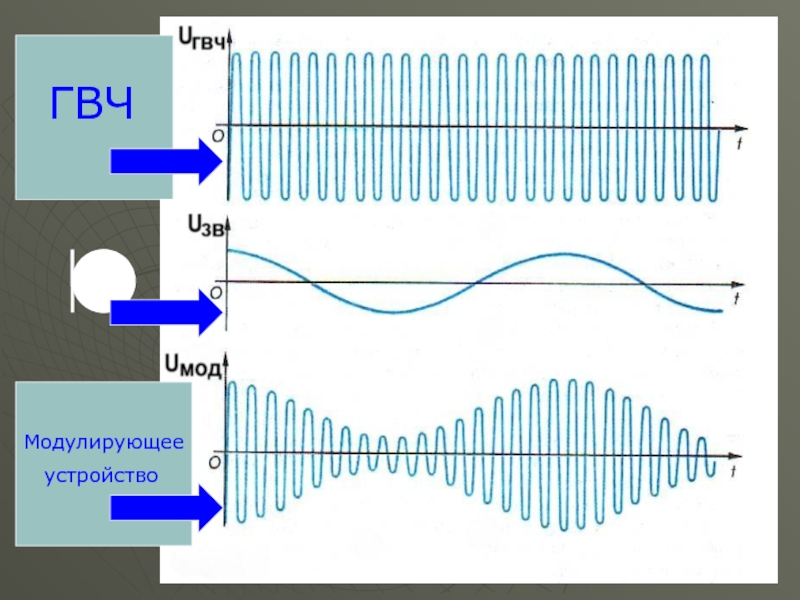

На выходе модулирующего устройства образуется высокочастотная электромагнитная волна,
амплитуда которой меняется в зависимости от колебаний звуковой частоты.
Передающая
антенна

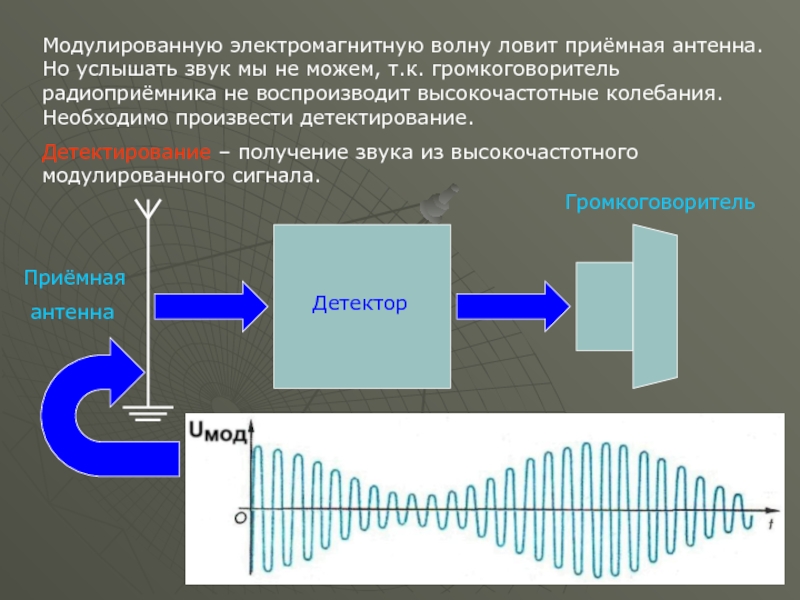

Слайд 8Модулированную электромагнитную волну ловит приёмная антенна. Но услышать звук мы не
можем, т.к. громкоговоритель радиоприёмника не воспроизводит высокочастотные колебания. Необходимо произвести детектирование.
Детектирование – получение звука из высокочастотного модулированного сигнала.
Детектирование – получение звука из высокочастотного модулированного сигнала.
Приёмная
антенна
Детектор
Громкоговоритель

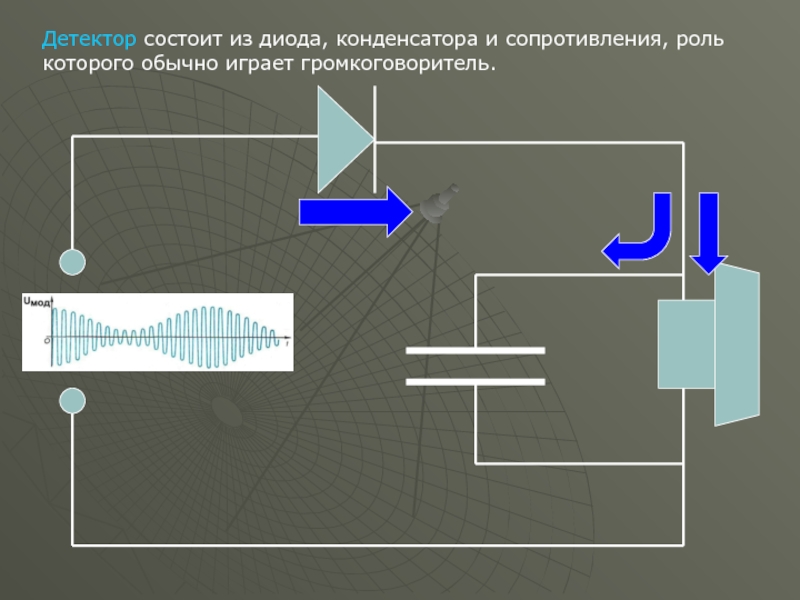

Слайд 9Детектор состоит из диода, конденсатора и сопротивления, роль которого обычно играет
громкоговоритель.
Слайд 10Диод пропускает ток только в одном направлении, следовательно он отрежет от
высокочастотной электромагнитной волны только те колебания, которые идут в одном направлении.
Слайд 11

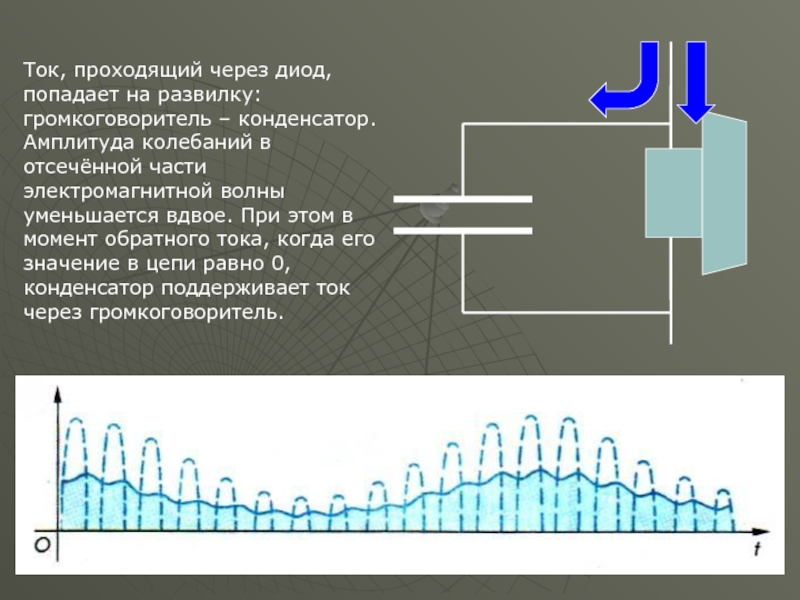

Ток, проходящий через диод, попадает на развилку: громкоговоритель – конденсатор. Амплитуда
колебаний в отсечённой части электромагнитной волны уменьшается вдвое. При этом в момент обратного тока, когда его значение в цепи равно 0, конденсатор поддерживает ток через громкоговоритель.
Слайд 12

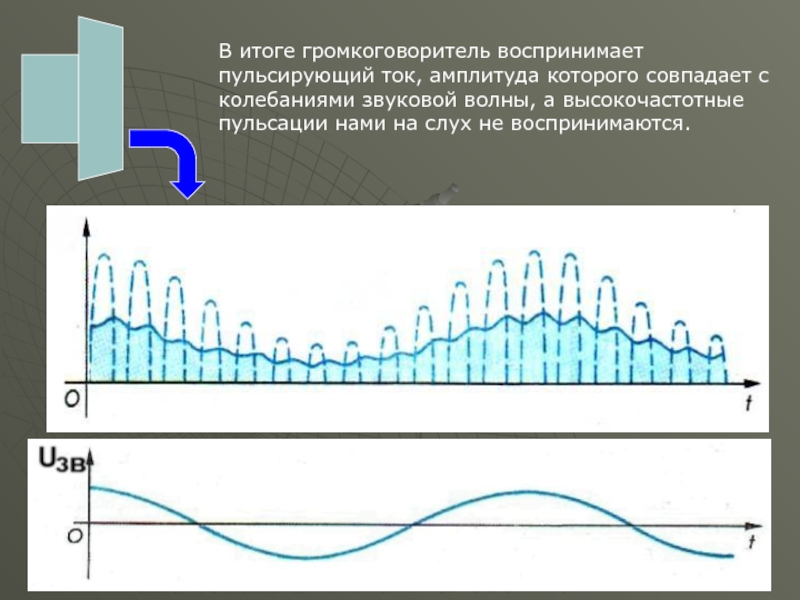

В итоге громкоговоритель воспринимает пульсирующий ток, амплитуда которого совпадает с колебаниями
звуковой волны, а высокочастотные пульсации нами на слух не воспринимаются.

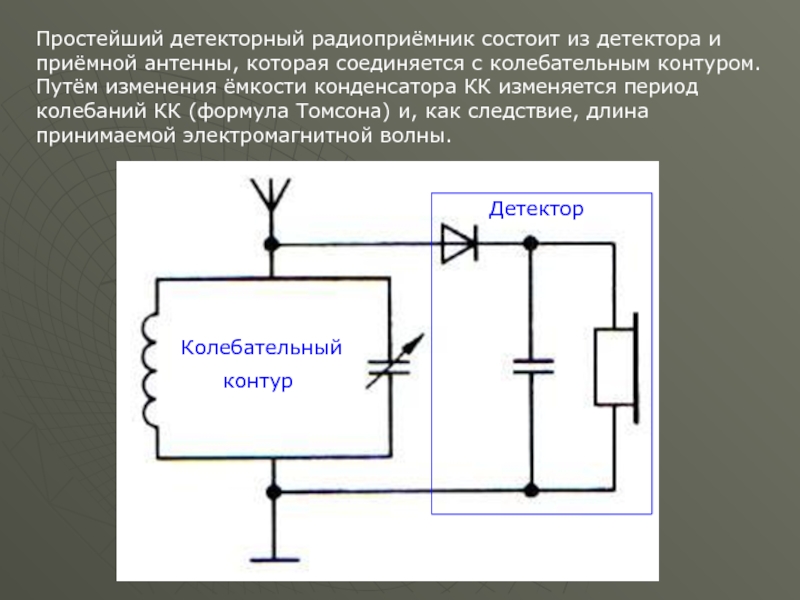

Слайд 13Простейший детекторный радиоприёмник состоит из детектора и приёмной антенны, которая соединяется
с колебательным контуром. Путём изменения ёмкости конденсатора КК изменяется период колебаний КК (формула Томсона) и, как следствие, длина принимаемой электромагнитной волны.
Колебательный
контур
Детектор
