Презентация, доклад по физике 9 класса

Содержание

1.  Когда электрические заряды находятся в покое, то вокруг них обнаруживается…А. Электрическое поле.Б. Магнитное поле.В. электрическое и магнитное поля.2.  Как располагаются железные опилки в магнитном поле прямого тока?А. Беспорядочно.Б. По прямым линиям вдоль проводника.В. По замкнутым кривым, охватывающим

Слайд 1Обнаружение магнитного поля по его действию на электрический ток. Правило левой

руки

9 класс

Обнаружение магнитного поля по его действию на электрический ток.  Правило левой руки9 класс

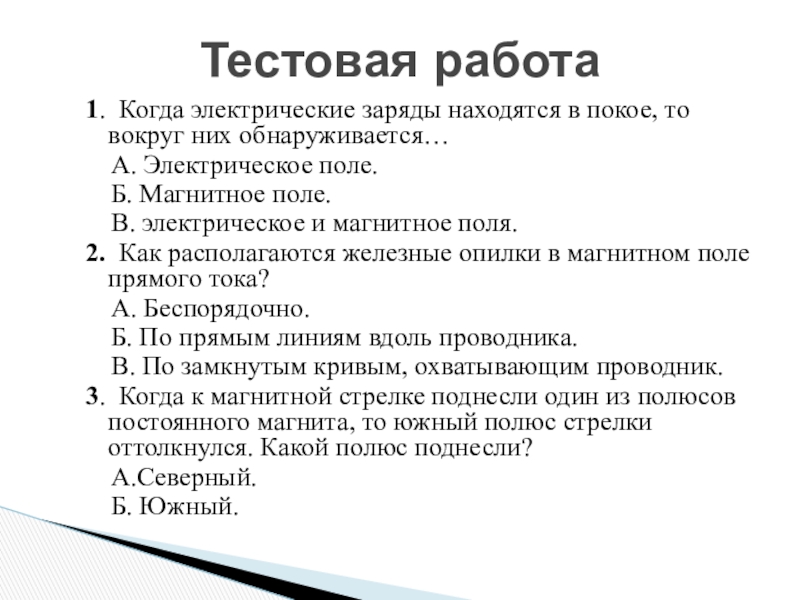

Слайд 21.  Когда электрические заряды находятся в покое, то вокруг них обнаруживается…
А. Электрическое

поле.
Б. Магнитное поле.
В. электрическое и магнитное поля.
2.  Как располагаются железные опилки в магнитном поле прямого тока?
А. Беспорядочно.
Б. По прямым линиям вдоль проводника.
В. По замкнутым кривым, охватывающим проводник.
3.  Когда к магнитной стрелке поднесли один из полюсов постоянного магнита, то южный полюс стрелки оттолкнулся. Какой полюс поднесли?
А.Северный.
Б. Южный.

Тестовая работа

1.  Когда электрические заряды находятся в покое, то вокруг них обнаруживается…А. Электрическое поле.Б. Магнитное поле.В. электрическое и магнитное

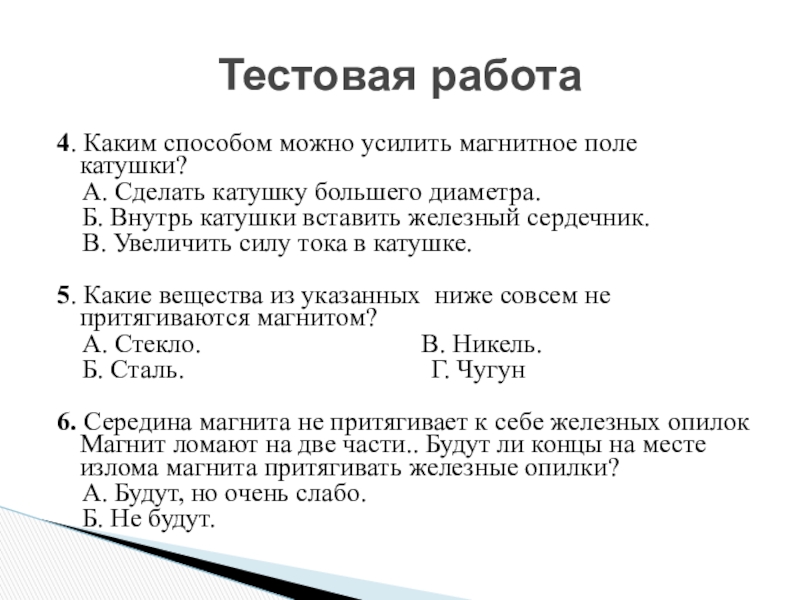

Слайд 34. Каким способом можно усилить магнитное поле катушки?
А. Сделать катушку большего

диаметра.
Б. Внутрь катушки вставить железный сердечник.
В. Увеличить силу тока в катушке.

5. Какие вещества из указанных ниже совсем не притягиваются магнитом?
А. Стекло. В. Никель.
Б. Сталь. Г. Чугун

6. Середина магнита не притягивает к себе железных опилок Магнит ломают на две части.. Будут ли концы на месте излома магнита притягивать железные опилки?
А. Будут, но очень слабо.
Б. Не будут.

Тестовая работа

4. Каким способом можно усилить магнитное поле катушки?А. Сделать катушку большего диаметра.Б. Внутрь катушки вставить железный сердечник.В.

Слайд 4На всякий проводник с током, помещенный в магнитное поле и не

совпадающий c его магнитными линиями, это поле действует с некоторой силой.
На всякий проводник с током, помещенный в магнитное поле и не совпадающий c его магнитными линиями, это

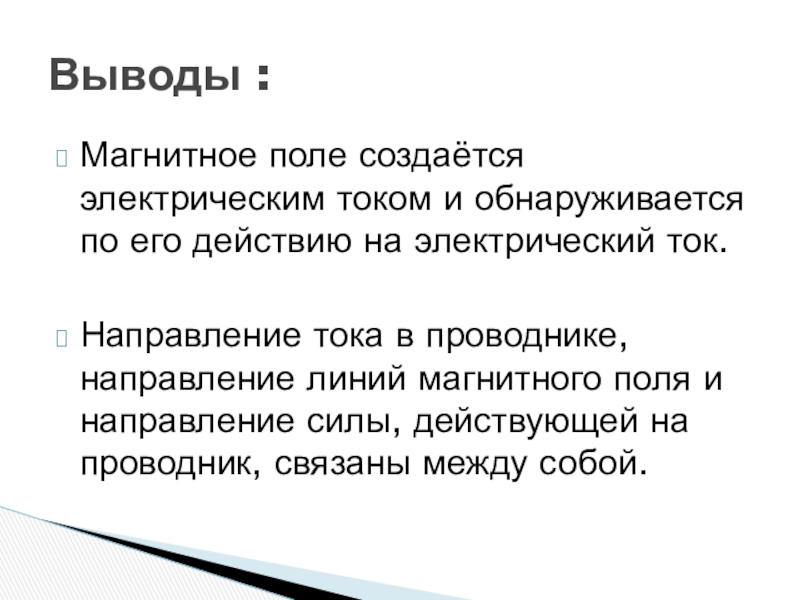

Слайд 5Магнитное поле создаётся электрическим током и обнаруживается по его действию на

электрический ток.

Направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

Выводы :

Магнитное поле создаётся электрическим током и обнаруживается по его действию на электрический ток.Направление тока в проводнике, направление

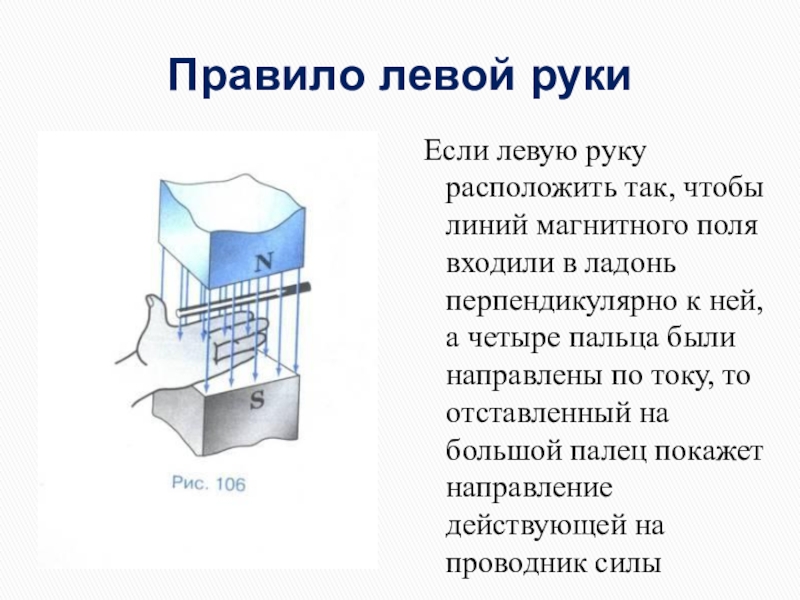

Слайд 6Правило левой руки
Если левую руку расположить так, чтобы линий магнитного поля

входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току, то отставленный на большой палец покажет направление действующей на проводник силы
Правило левой рукиЕсли левую руку расположить так, чтобы линий магнитного поля входили в ладонь перпендикулярно к ней,

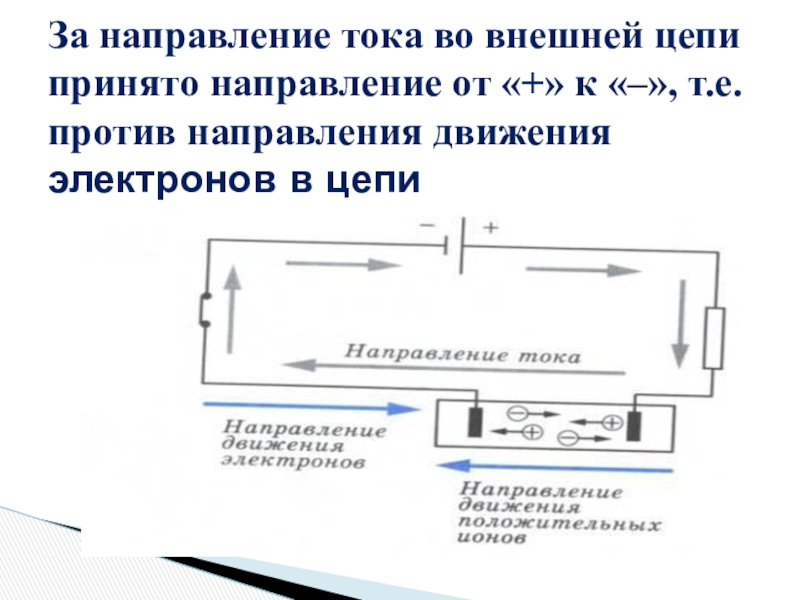

Слайд 7За направление тока во внешней цепи принято направление от «+» к

«–», т.е. против направления движения электронов в цепи
За направление тока во внешней цепи принято направление от «+» к «–», т.е. против направления движения электронов

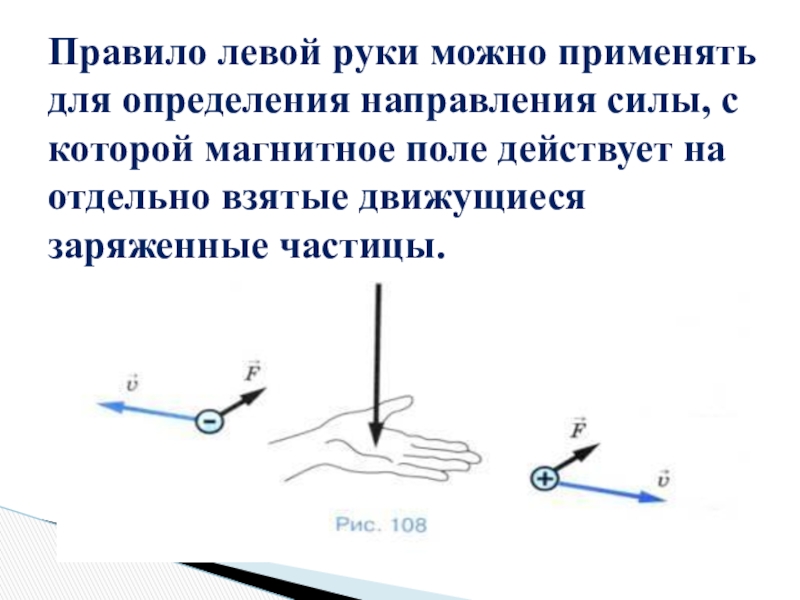

Слайд 8Правило левой руки можно применять для определения направления силы, с которой

магнитное поле действует на отдельно взятые движущиеся заряженные частицы.
Правило левой руки можно применять для определения направления силы, с которой магнитное поле действует на отдельно взятые

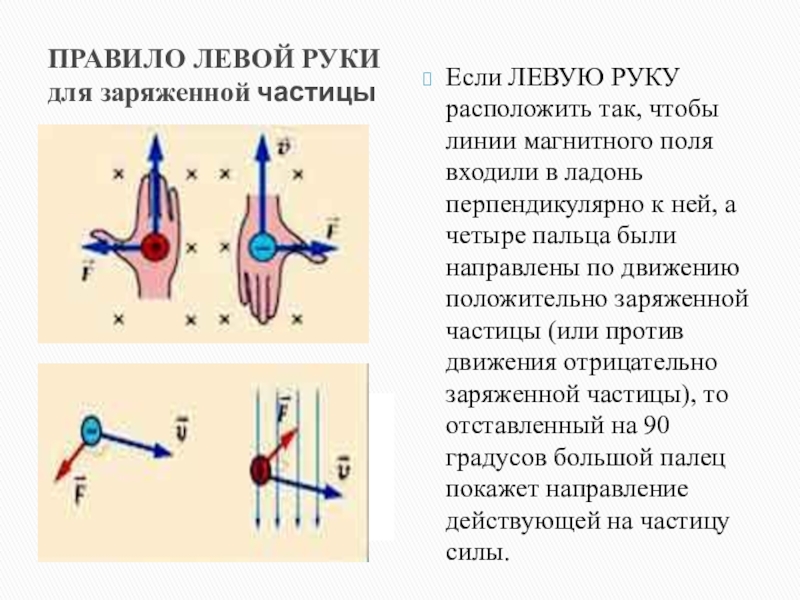

Слайд 9ПРАВИЛО ЛЕВОЙ РУКИ для заряженной частицы
Если ЛЕВУЮ РУКУ расположить так, чтобы

линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной частицы), то отставленный на 90 градусов большой палец покажет направление действующей на частицу силы.
ПРАВИЛО ЛЕВОЙ РУКИ для заряженной частицыЕсли ЛЕВУЮ РУКУ расположить так, чтобы линии магнитного поля входили в ладонь

Слайд 10Случай когда сила действия магнитного поля на проводник с током или

движущуюся заряженную частицу F=0
Случай когда сила действия магнитного поля на проводник с током или движущуюся заряженную частицу F=0

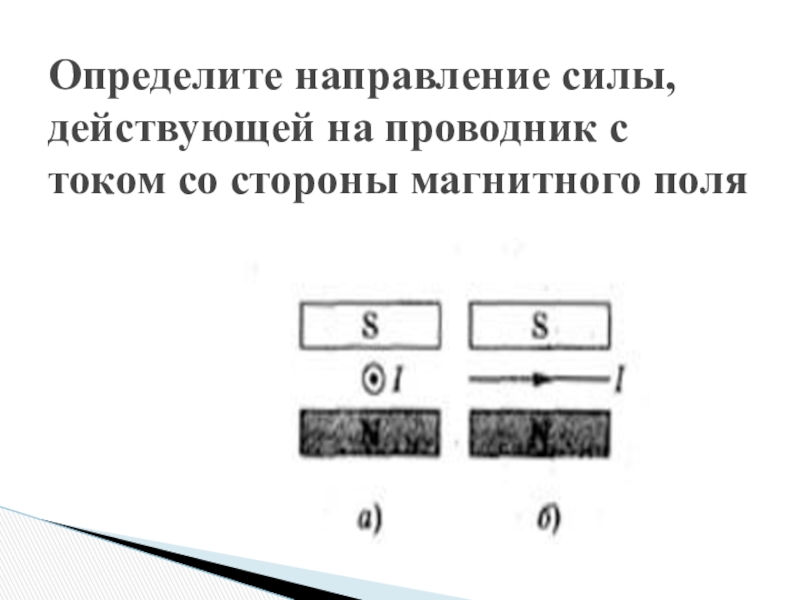

Слайд 11Определите направление силы, действующей на проводник с током со стороны магнитного

поля
Определите направление силы, действующей на проводник с током со стороны магнитного поля

Слайд 12В какую сторону отклонится электрон под действием магнитного поля?

В какую сторону отклонится электрон под действием магнитного поля?

Слайд 13Укажите направление силы, с которой магнитное поле действует на частицу.

Укажите направление силы, с которой магнитное поле действует на частицу.

Слайд 14Укажите направление магнитных линий магнитного поля.

Укажите направление магнитных линий магнитного поля.

Слайд 15Укажите направление тока в проводнике

Укажите направление тока в проводнике

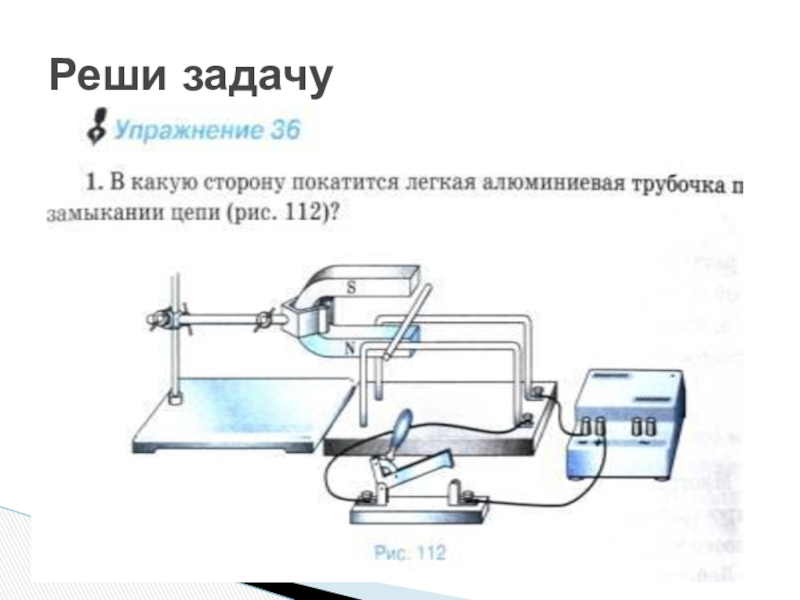

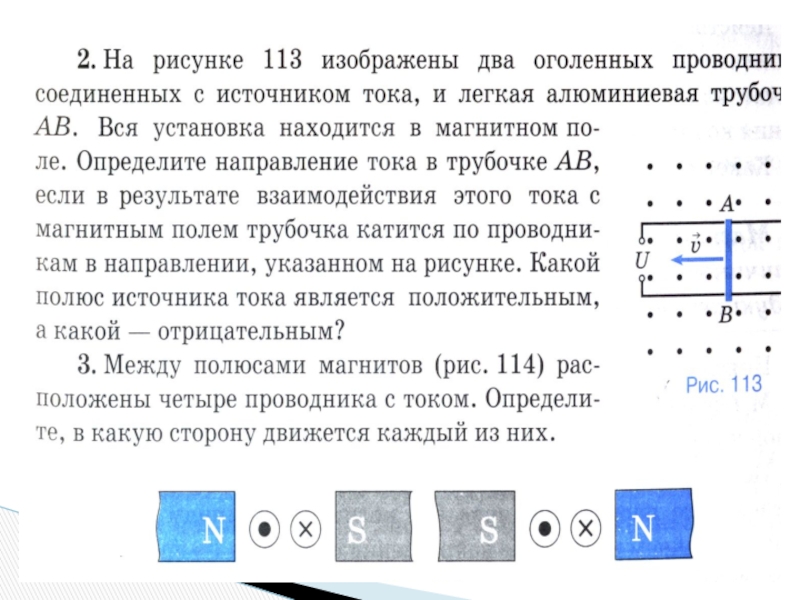

Слайд 16Реши задачу

Реши задачу

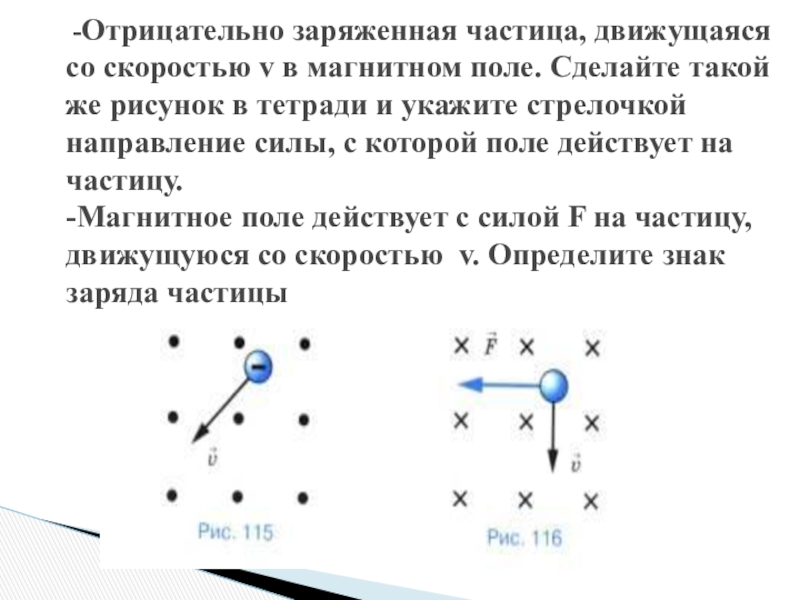

Слайд 18 -Отрицательно заряженная частица, движущаяся со скоростью v в магнитном поле.

Сделайте такой же рисунок в тетради и укажите стрелочкой направление силы, с которой поле действует на частицу. -Магнитное поле действует с силой F на частицу, движущуюся со скоростью v. Определите знак заряда частицы
-Отрицательно заряженная частица, движущаяся со скоростью v в магнитном поле. Сделайте такой же рисунок в тетради

Слайд 19§45, вопросы
Домашнее задание

§45, вопросы Домашнее задание
