Презентация, доклад по физике 9 класс Направление тока и и линий магнитного поля
Содержание
- 1. Презентация по физике 9 класс Направление тока и и линий магнитного поля
- 2. Самостоятельная работаК магнитной стрелке, которая может поворачиваться
- 3. Самостоятельная работа2. Что следует сделать, чтобы стержень
- 4. Самостоятельная работа3. Стальную иглу расположили между полюсами
- 5. Самостоятельная работа4. Магнитное поле существуетА. Только вокруг
- 6. Самостоятельная работа5. Магнитная стрелка, поднесенная к проводнику,
- 7. Самостоятельная работа6. На рисунке указано положение магнитных
- 8. Самостоятельная работа7. На рисунке изображено неоднородное магнитное
- 9. Связь между направлением тока в проводнике и направлением линий его магнитного поляNNSS
- 10. Правило буравчика(Правило правого винта)Если направление поступательного движения
- 11. Правило буравчика
- 12. Правило правой руки для соленоида или для
- 13. Правило правой руки для соленоида или для одиночного виткаМожно определить магнитные полюсы катушки с током
- 14. Домашнее задание: § 44,упр.35
- 15. Спасибо за внимание!
Самостоятельная работаК магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелкаА. Повернется на 180°Б. Повернется на 90° по часовой стрелкеВ. Повернется на 90° против часовой стрелкиГ. Останется в

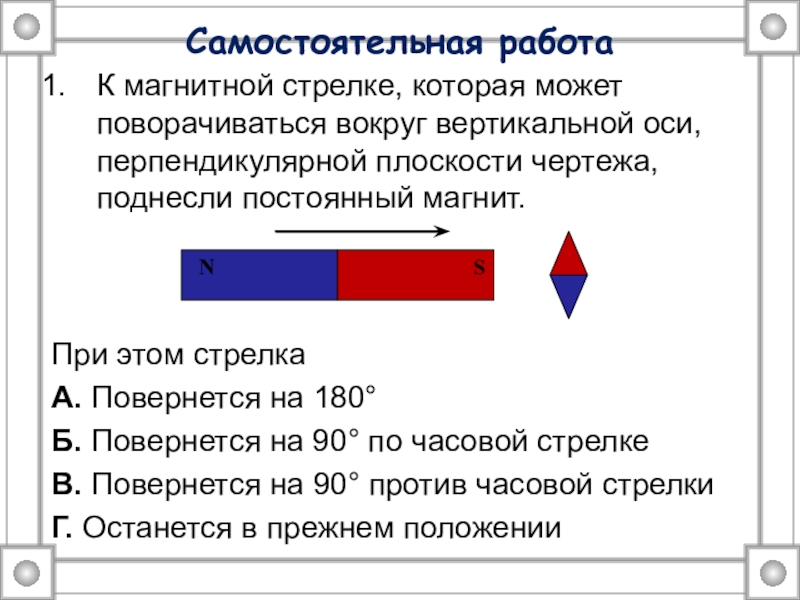

Слайд 2Самостоятельная работа
К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной
плоскости чертежа, поднесли постоянный магнит.
При этом стрелка
А. Повернется на 180°
Б. Повернется на 90° по часовой стрелке
В. Повернется на 90° против часовой стрелки
Г. Останется в прежнем положении
При этом стрелка
А. Повернется на 180°
Б. Повернется на 90° по часовой стрелке
В. Повернется на 90° против часовой стрелки
Г. Останется в прежнем положении
N
S

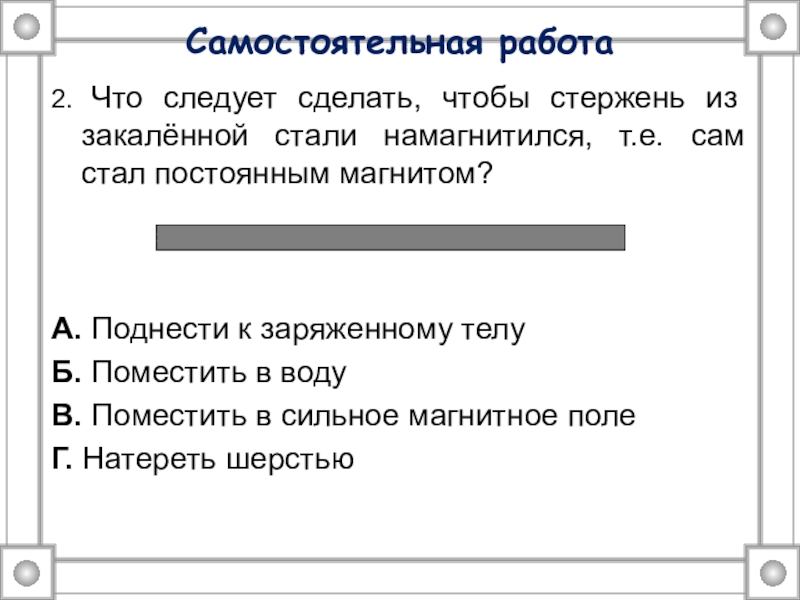

Слайд 3Самостоятельная работа
2. Что следует сделать, чтобы стержень из закалённой стали намагнитился,
т.е. сам стал постоянным магнитом?
А. Поднести к заряженному телу
Б. Поместить в воду
В. Поместить в сильное магнитное поле
Г. Натереть шерстью
А. Поднести к заряженному телу
Б. Поместить в воду
В. Поместить в сильное магнитное поле
Г. Натереть шерстью

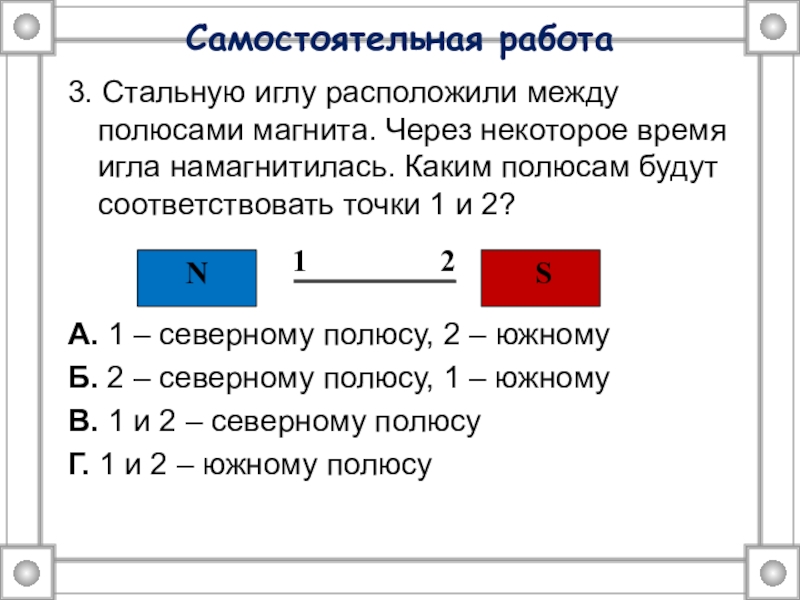

Слайд 4Самостоятельная работа
3. Стальную иглу расположили между полюсами магнита. Через некоторое время
игла намагнитилась. Каким полюсам будут соответствовать точки 1 и 2?
А. 1 – северному полюсу, 2 – южному
Б. 2 – северному полюсу, 1 – южному
В. 1 и 2 – северному полюсу
Г. 1 и 2 – южному полюсу
А. 1 – северному полюсу, 2 – южному
Б. 2 – северному полюсу, 1 – южному
В. 1 и 2 – северному полюсу
Г. 1 и 2 – южному полюсу
N
S
1 2
Слайд 5Самостоятельная работа
4. Магнитное поле существует
А. Только вокруг движущихся электронов
Б. Только вокруг
движущихся положительных ионов
В. Только вокруг движущихся отрицательных ионов
Г. Вокруг всех движущихся заряженных частиц
В. Только вокруг движущихся отрицательных ионов
Г. Вокруг всех движущихся заряженных частиц

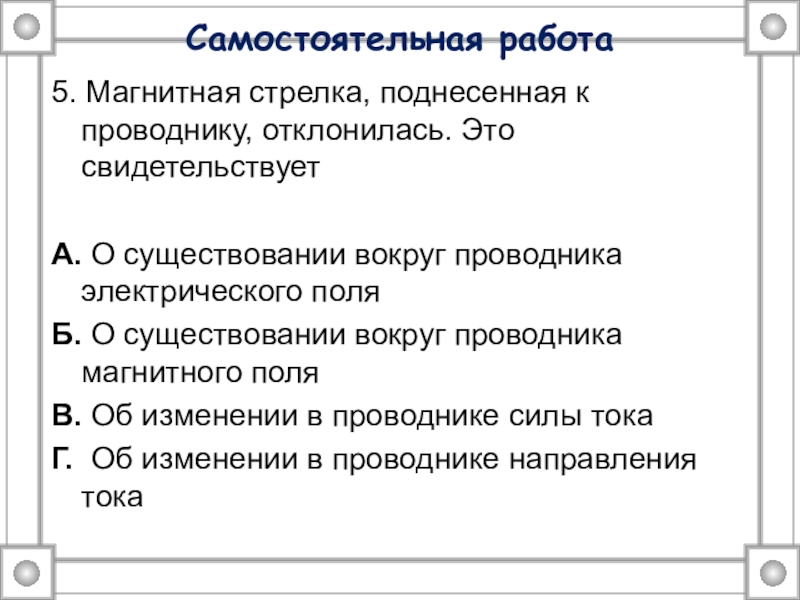

Слайд 6Самостоятельная работа
5. Магнитная стрелка, поднесенная к проводнику, отклонилась. Это свидетельствует
А. О
существовании вокруг проводника электрического поля
Б. О существовании вокруг проводника магнитного поля
В. Об изменении в проводнике силы тока
Г. Об изменении в проводнике направления тока
Б. О существовании вокруг проводника магнитного поля
В. Об изменении в проводнике силы тока
Г. Об изменении в проводнике направления тока

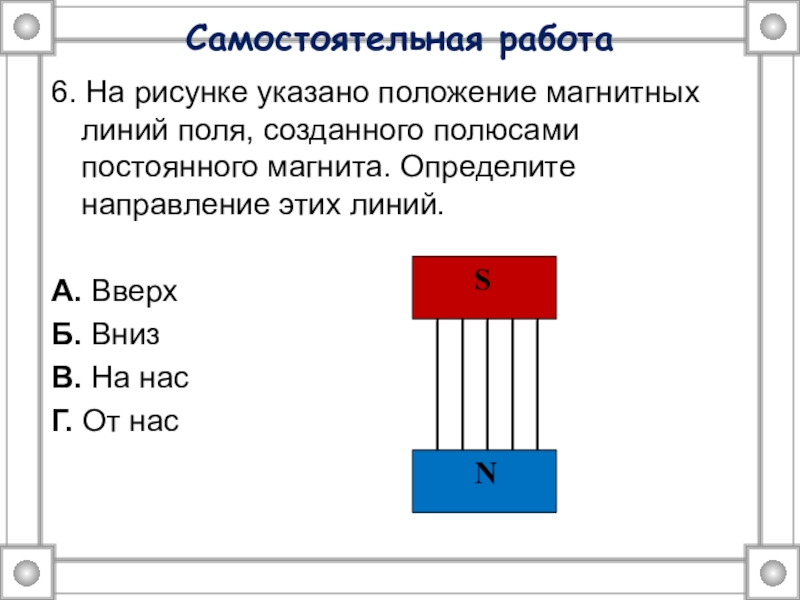

Слайд 7Самостоятельная работа
6. На рисунке указано положение магнитных линий поля, созданного полюсами
постоянного магнита. Определите направление этих линий.
А. Вверх
Б. Вниз
В. На нас
Г. От нас
А. Вверх
Б. Вниз
В. На нас
Г. От нас
S
N

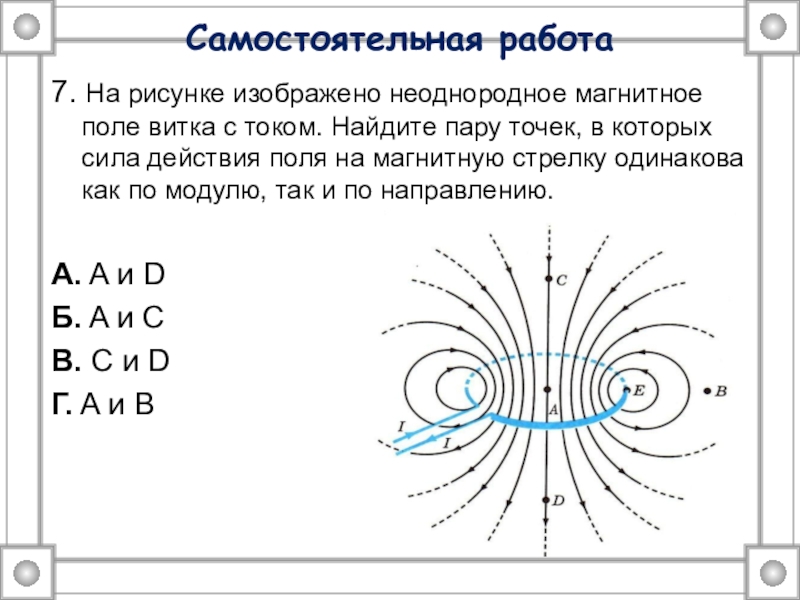

Слайд 8Самостоятельная работа
7. На рисунке изображено неоднородное магнитное поле витка с током.
Найдите пару точек, в которых сила действия поля на магнитную стрелку одинакова как по модулю, так и по направлению.
А. A и D
Б. A и C
В. C и D
Г. A и B
А. A и D
Б. A и C
В. C и D
Г. A и B

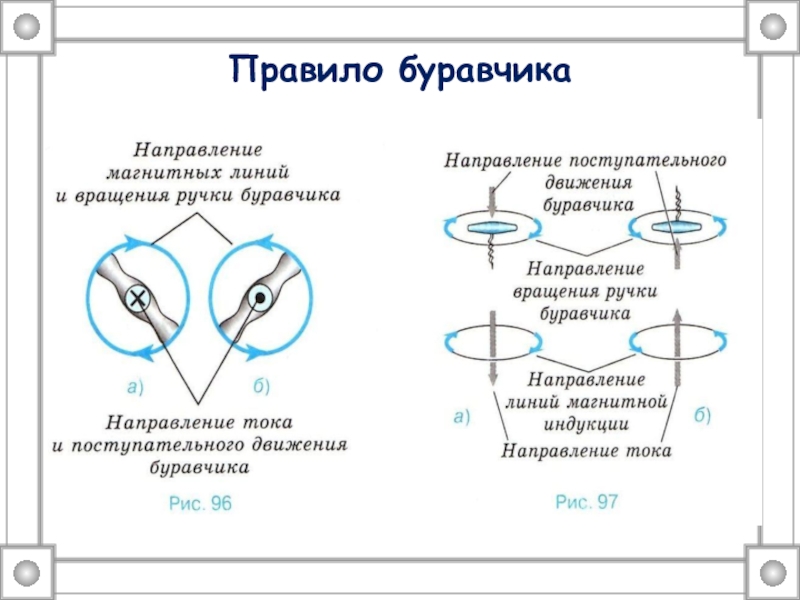

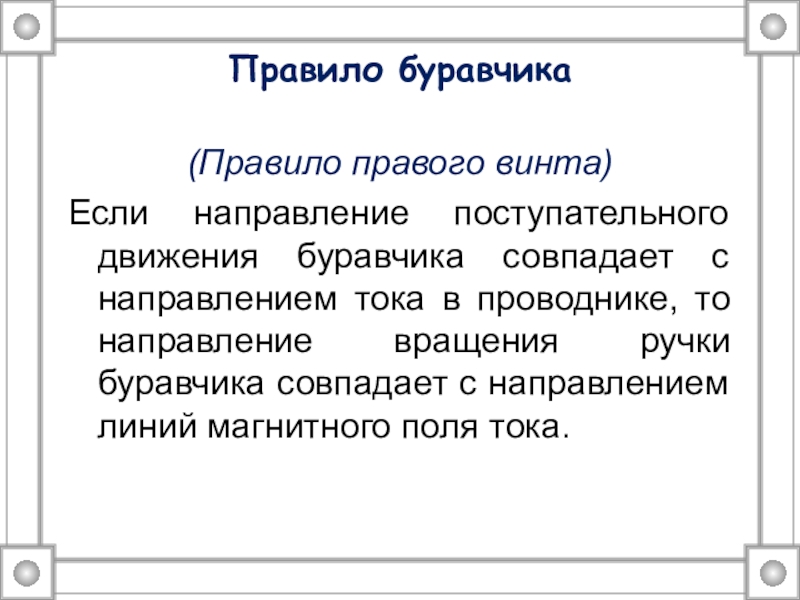

Слайд 10Правило буравчика
(Правило правого винта)
Если направление поступательного движения буравчика совпадает с направлением
тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

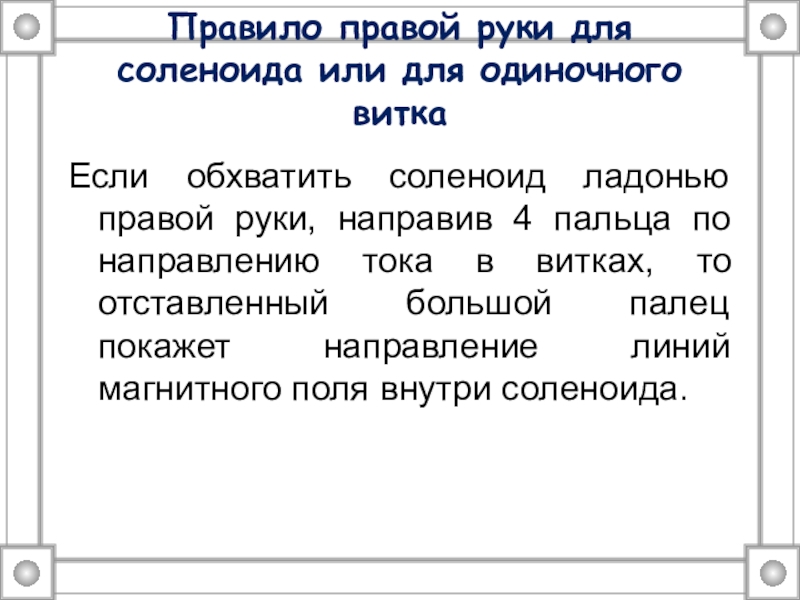

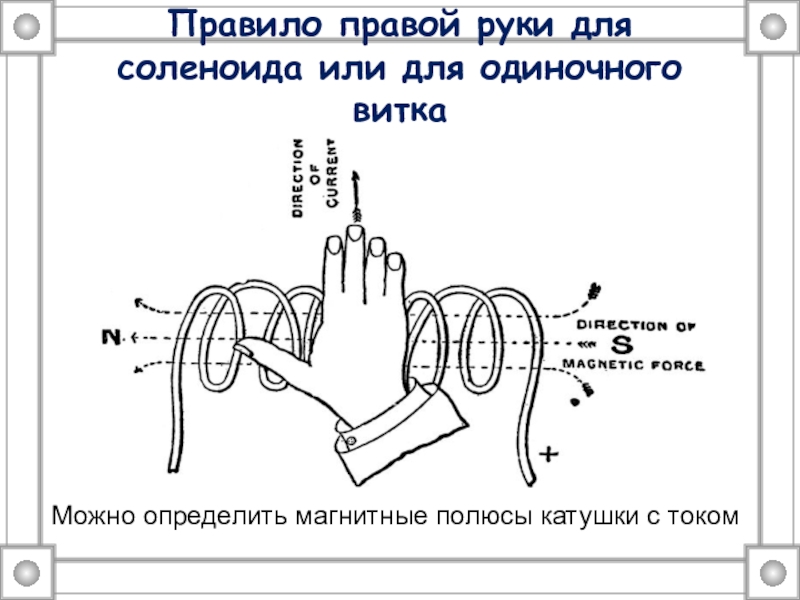

Слайд 12Правило правой руки для соленоида или для одиночного витка
Если обхватить соленоид
ладонью правой руки, направив 4 пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.
Слайд 13Правило правой руки для соленоида или для одиночного витка
Можно определить магнитные
полюсы катушки с током
