Презентация, доклад по физике 8 класс на тему Обобщающий урок - Электричество

теме «Электричество»

МОУ «СОШ № 44 имени С.Ф. Бароненко» Копейского городского округа

Выполнила: учитель физики Заякина Оксана Николаевна

величины, распознать схемы электрических цепей, решать задачи.
3. Умение работать в группах
Задачи:
1. Расширение и углубление знаний по физике
2. Развитие умения моделировать и творчески мыслить
Развитие коммуникативных навыков общения и
индивидуальных свойств личности учащихся.
Продолжать развивать навыки решения расчетных и
качественных задач.

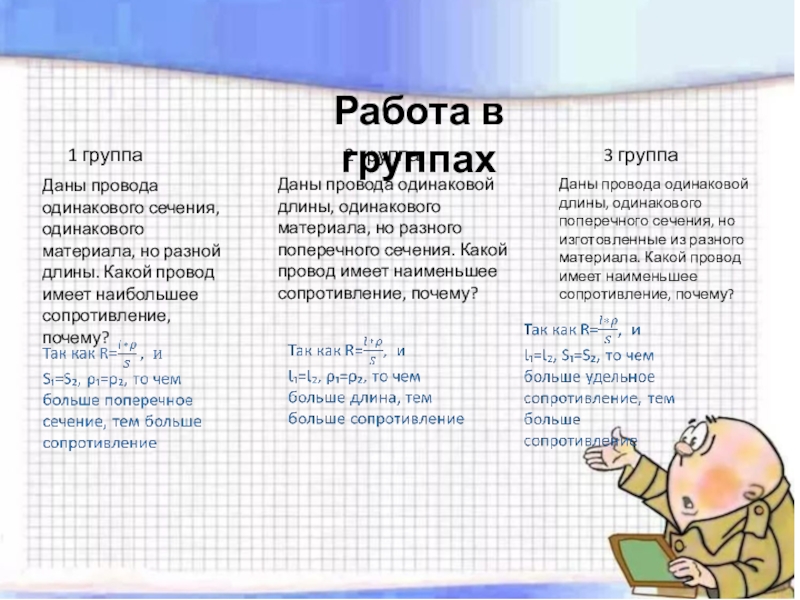

но разной длины. Какой провод имеет наибольшее сопротивление, почему?

Даны провода одинаковой длины, одинакового материала, но разного поперечного сечения. Какой провод имеет наименьшее сопротивление, почему?

Даны провода одинаковой длины, одинакового поперечного сечения, но изготовленные из разного материала. Какой провод имеет наименьшее сопротивление, почему?

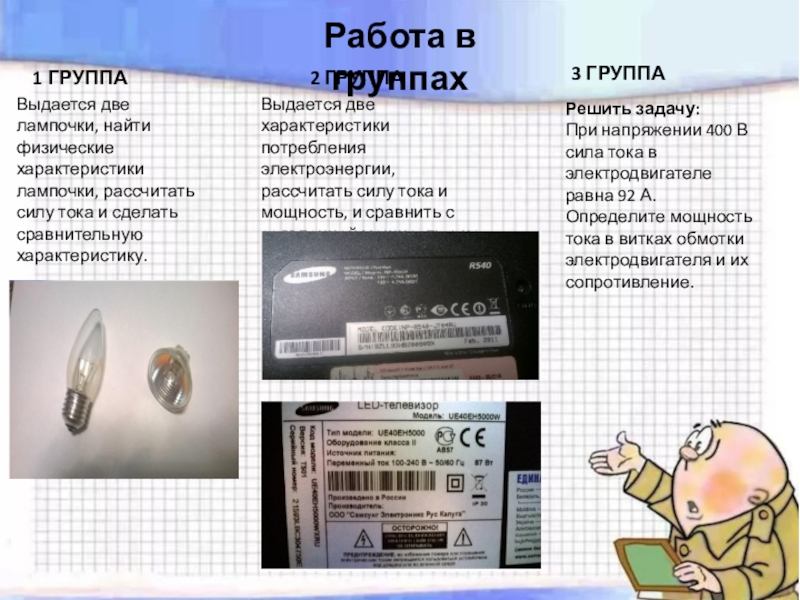

лампочки, рассчитать силу тока и сделать сравнительную характеристику.

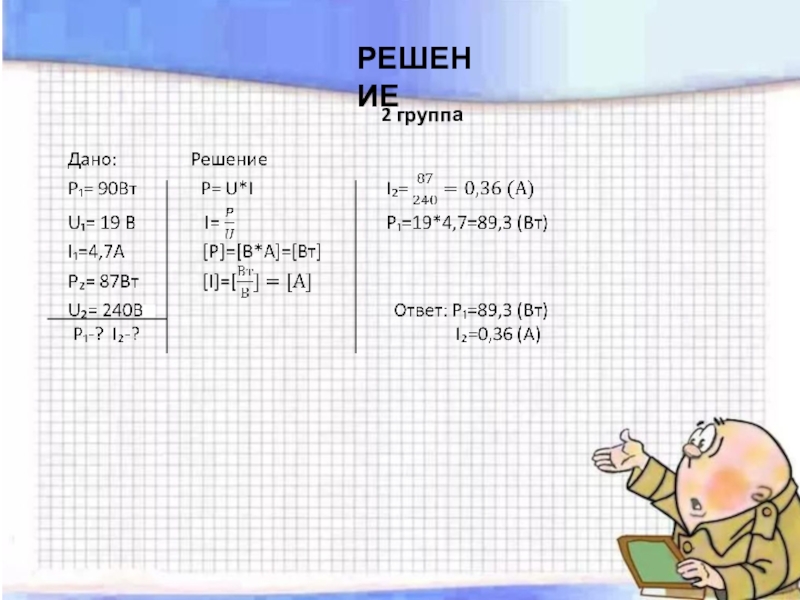

Выдается две характеристики потребления электроэнергии, рассчитать силу тока и мощность, и сравнить с заявленной мощностью на этикетке.

Решить задачу:
При напряжении 400 В сила тока в электродвигателе равна 92 А. Определите мощность тока в витках обмотки электродвигателя и их сопротивление.

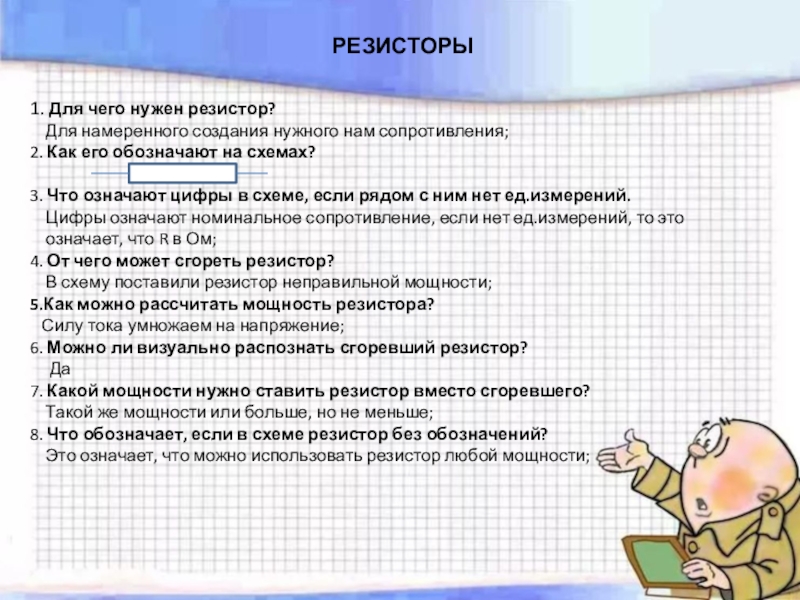

нам сопротивления;
2. Как его обозначают на схемах?

3. Что означают цифры в схеме, если рядом с ним нет ед.измерений.
Цифры означают номинальное сопротивление, если нет ед.измерений, то это
означает, что R в Ом;
4. От чего может сгореть резистор?
В схему поставили резистор неправильной мощности;

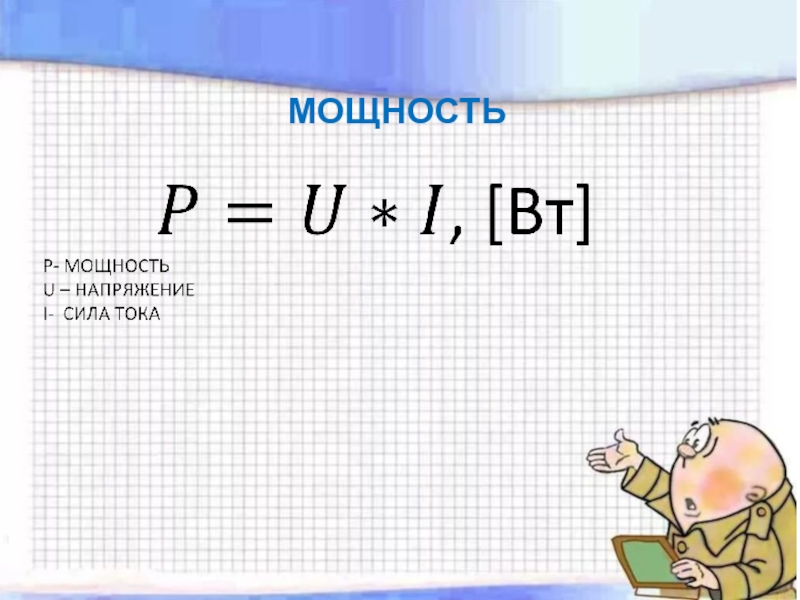

5.Как можно рассчитать мощность резистора?
Силу тока умножаем на напряжение;
6. Можно ли визуально распознать сгоревший резистор?
Да
7. Какой мощности нужно ставить резистор вместо сгоревшего?
Такой же мощности или больше, но не меньше;
8. Что обозначает, если в схеме резистор без обозначений?
Это означает, что можно использовать резистор любой мощности;

РЕЗИСТОРЫ

сопротивление?
Почему Rобщ. при последовательном соединении больше?
В чем отличие между последовательным и параллельным соединением?
Смотрим ролик
А теперь проверим Ваши ответы.

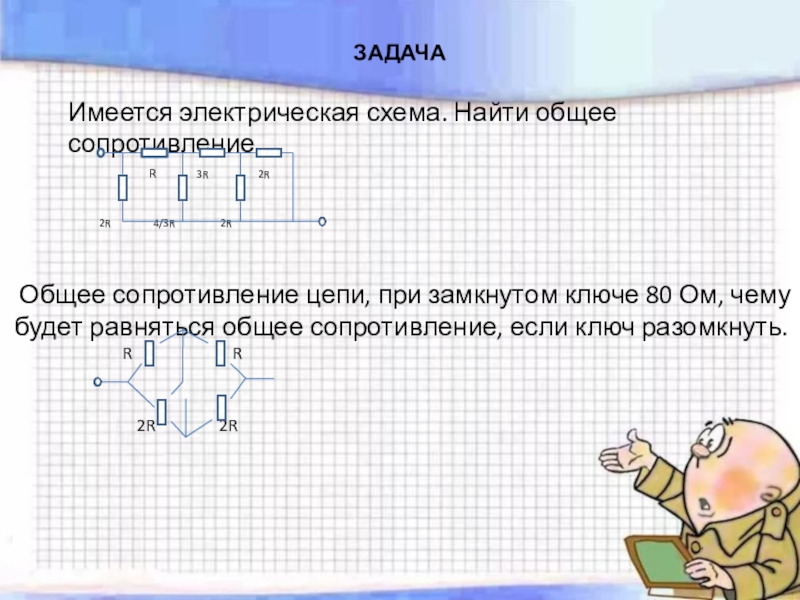

R 3R 2R

2R 4/3R 2R

Общее сопротивление цепи, при замкнутом ключе 80 Ом, чему будет равняться общее сопротивление, если ключ разомкнуть.
R R


2R 2R

R₁=8 Ом, R₂=3 Ом, R₃= 7 Ом, R₄= 10 Ом, R₅= 5 Ом.
R₂ R₃
R₁
R₄ R₅
2. Определите общее сопротивление цепи, рис., если R₁=30 Ом, R₂=10 Ом, R₃= 30 Ом.

R₁ R₂ R₃


3. Определите общее сопротивление цепи, рис., если R₁=9 Ом, R₂=9 Ом, R₃= 9 Ом, R₄= 5 Ом, R₅=R₆= 6 Ом.
R₁ R₅

R₂ R₄
R₃ R₆
