Презентация, доклад по физике 8 класс Лабораторная работа №4 Измерение напряжения на различных участках электрической
Содержание
- 1. Презентация по физике 8 класс Лабораторная работа №4 Измерение напряжения на различных участках электрической
- 2. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА РАЗЛИЧНЫХ УЧАСТКАХ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ.
- 3. Цель работы: измерить напряжение на участке цепи,
- 4. ИСТОЧНИК ПИТАНИЯ, НИЗКОВОЛЬТНАЯ ЛАМПА НА ПОДСТАВКЕ, КЛЮЧ,
- 5. Слайд 5
- 6. ВНИМАНИЕ!!! ПРАВИЛА ВКЛЮЧЕНИЯ АМПЕРМЕТРА В ЦЕПЬ:нельзя присоединять
- 7. ВНИМАНИЕ!!! ПРАВИЛА ВКЛЮЧЕНИЯ ВОЛЬТМЕТРА В ЦЕПЬ:нельзя присоединять
- 8. ТЕХНИКА БЕЗОПАСНОСТИСила тока - очень важная характеристика
- 9. ХОД РАБОТЫ.Соберите цепь из источника питания, резисторов
- 10. Ход работы2. Измерьте напряжение U1, U2 на
- 11. Ход работы2. Измерьте напряжение U1, U2 на
- 12. Ход работы2. Измерьте напряжение U1, U2 на
- 13. ХОД РАБОТЫ.3. Вычислите сумму напряжений U1+U2
- 14. 4. Начертите схему собранной вами цепи и
- 15. Дополнительное задание.Измерьте напряжение на полюсах источника питания

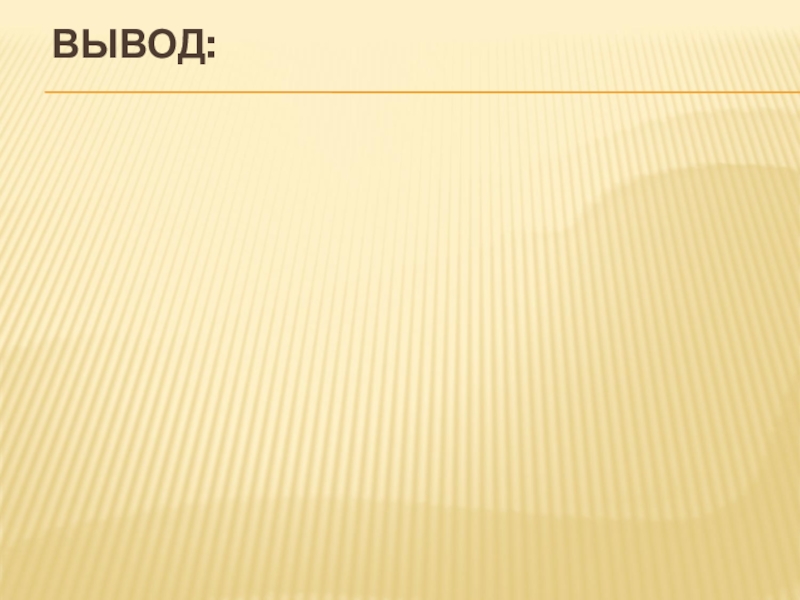

- 16. ВЫВОД:

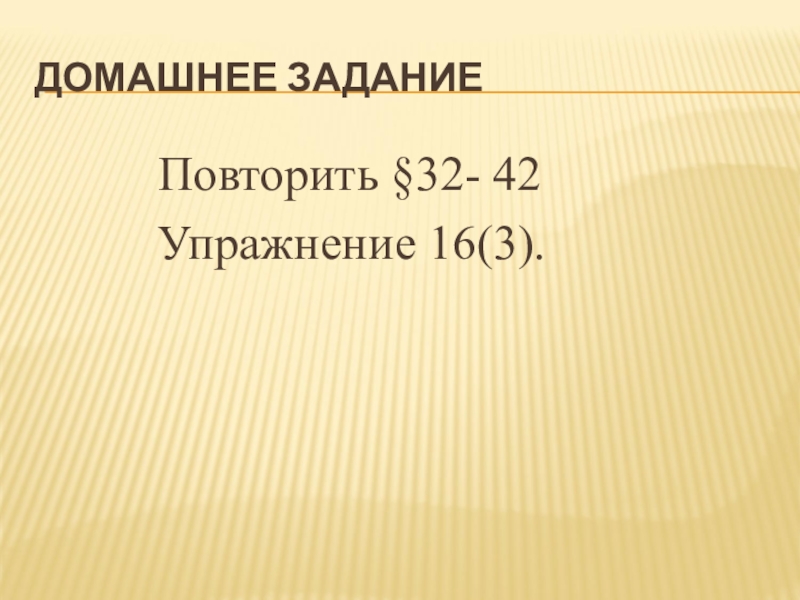

- 17. ДОМАШНЕЕ ЗАДАНИЕПовторить §32- 42Упражнение 16(3).
- 18. ЗАДАНИЕ №1Электрическим током называется…..Электризация – это……Электрическое напряжение
- 19. ЗАДАНИЕ №2Сколько киловольт в 1 вариант 750
- 20. ЗАДАНИЕ №3
- 21. ЗАДАНИЕ №41. Электрическим током называют:А. Движение электронов
- 22. ЗАДАНИЕ №43. Для получения электрического тока в
- 23. ЗАДАНИЕ №45.Что представляет собой электрический ток в
- 24. ЗАДАНИЕ №47. Формула для определения силы тока:А.
- 25. ЗАДАНИЕ №5Выполните тренировочные вопросы и задания лабораторной работы, продолжив предложения:
- 26. ЗАДАНИЕ №6На какой схеме стрелки соответствуют общепринятому

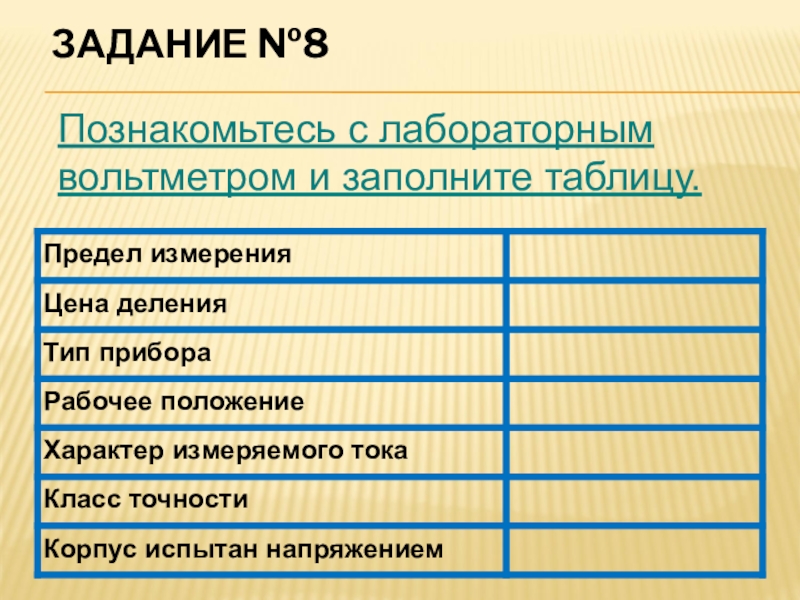

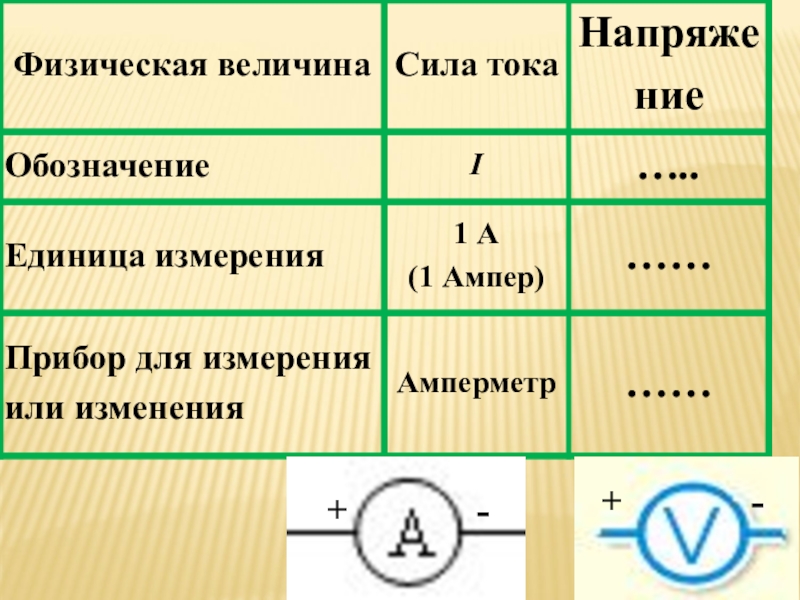

- 27. ЗАДАНИЕ №8Познакомьтесь с лабораторным вольтметром и заполните таблицу.

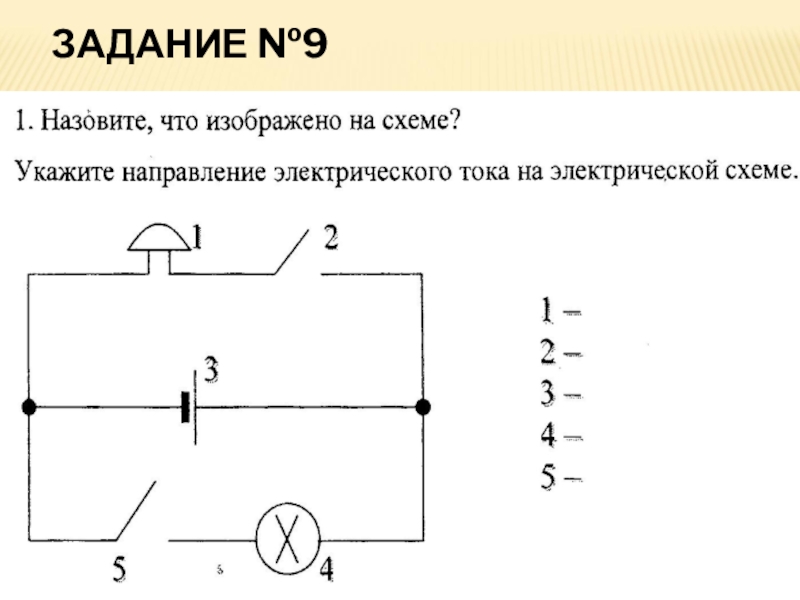

- 28. ЗАДАНИЕ №9
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА РАЗЛИЧНЫХ УЧАСТКАХ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ.

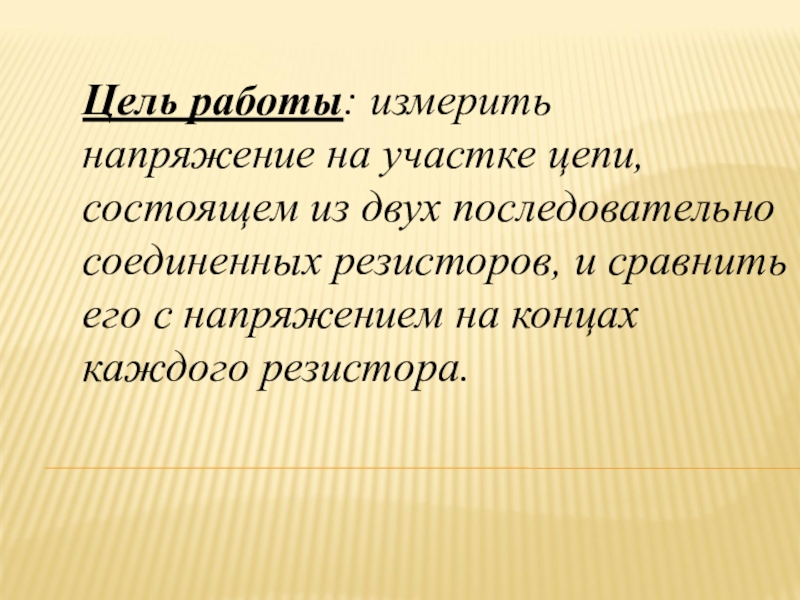

Слайд 3Цель работы: измерить напряжение на участке цепи, состоящем из двух последовательно
соединенных резисторов, и сравнить его с напряжением на концах каждого резистора.
Слайд 4ИСТОЧНИК ПИТАНИЯ, НИЗКОВОЛЬТНАЯ ЛАМПА НА ПОДСТАВКЕ, КЛЮЧ, ВОЛЬТМЕТР, РЕЗИСТОРЫ – 2
ШТ., СОЕДИНИТЕЛЬНЫЕ ПРОВОДА.
Приборы и материалы:
Слайд 6ВНИМАНИЕ!!! ПРАВИЛА ВКЛЮЧЕНИЯ АМПЕРМЕТРА В ЦЕПЬ:
нельзя присоединять амперметр к зажимам источника
без какого-либо приемника тока, соединенного последовательно с амперметром. Можно испортить амперметр;
амперметр включают последовательно;
«+» к «+»,«-» к «-»;
обязательно с нагрузкой;
определяем цену деления прибора, показания, предел измерения.
амперметр включают последовательно;
«+» к «+»,«-» к «-»;
обязательно с нагрузкой;
определяем цену деления прибора, показания, предел измерения.

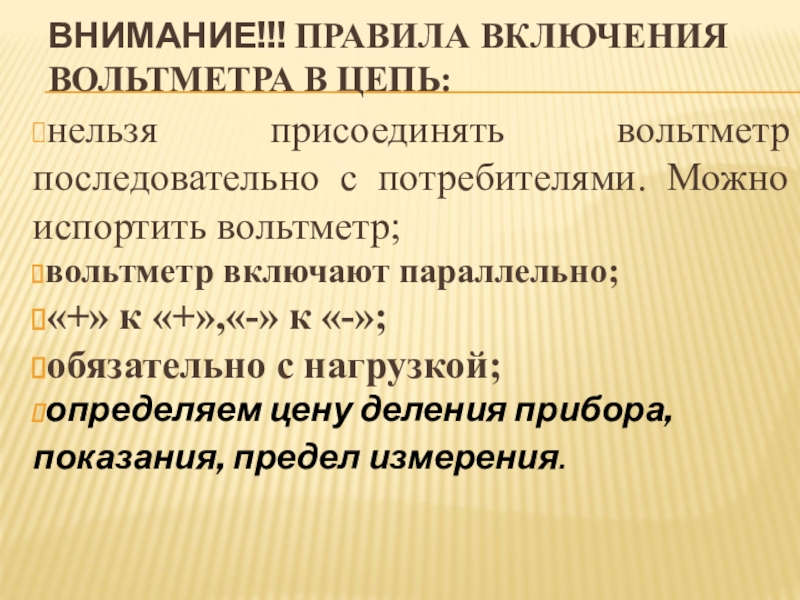

Слайд 7ВНИМАНИЕ!!! ПРАВИЛА ВКЛЮЧЕНИЯ ВОЛЬТМЕТРА В ЦЕПЬ:
нельзя присоединять вольтметр последовательно с потребителями.
Можно испортить вольтметр;
вольтметр включают параллельно;
«+» к «+»,«-» к «-»;
обязательно с нагрузкой;
определяем цену деления прибора, показания, предел измерения.
вольтметр включают параллельно;
«+» к «+»,«-» к «-»;
обязательно с нагрузкой;
определяем цену деления прибора, показания, предел измерения.

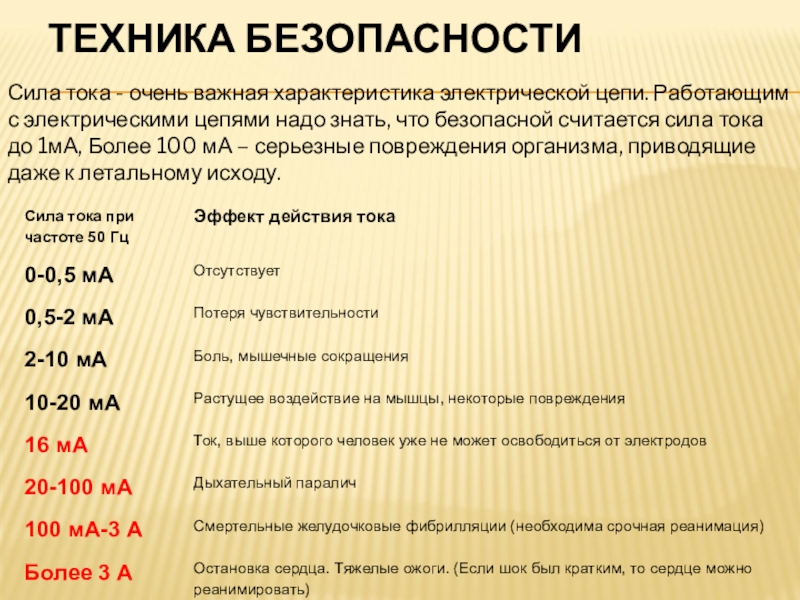

Слайд 8ТЕХНИКА БЕЗОПАСНОСТИ
Сила тока - очень важная характеристика электрической цепи. Работающим с
электрическими цепями надо знать, что безопасной считается сила тока до 1мА, Более 100 мА – серьезные повреждения организма, приводящие даже к летальному исходу.
Слайд 9ХОД РАБОТЫ.
Соберите цепь из источника питания, резисторов и ключа, соединив все
приборы последовательно. Замкните цепь. Начертите схему данной электрической цепи.

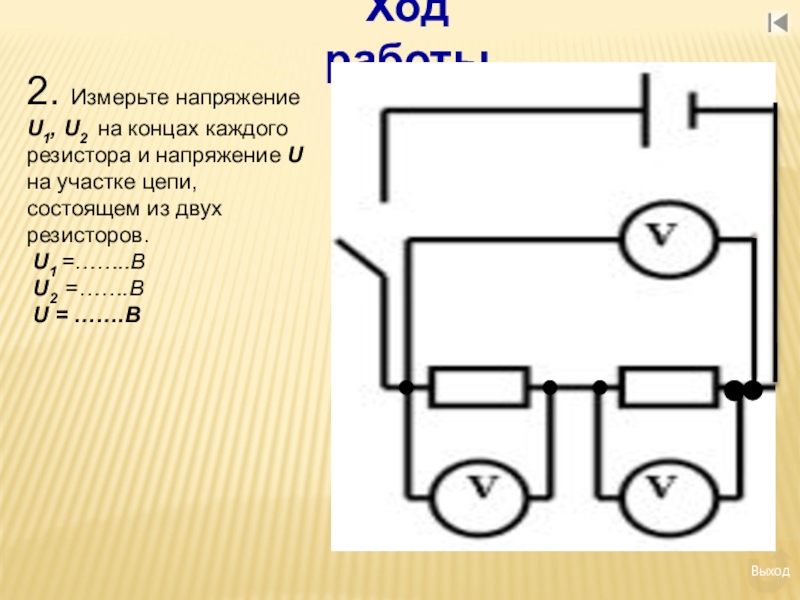

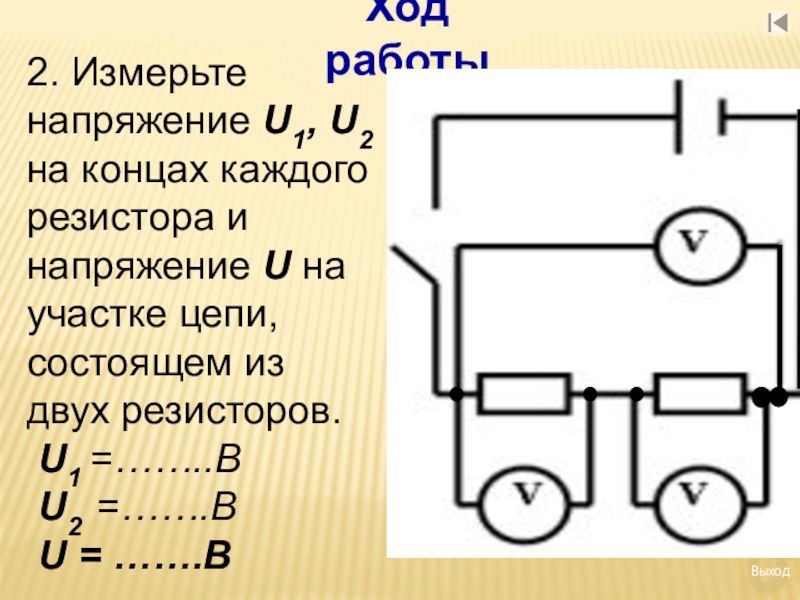

Слайд 10Ход работы
2. Измерьте напряжение U1, U2 на концах каждого резистора и
напряжение U на участке цепи, состоящем из двух резисторов.
U1 =……..В
U2 =…….В
U = …….В
U1 =……..В
U2 =…….В
U = …….В
Выход
Слайд 11Ход работы
2. Измерьте напряжение U1, U2 на концах каждого резистора и
напряжение U на участке цепи, состоящем из двух резисторов.
U1 =……..В
U2 =…….В
U = …….В
U1 =……..В
U2 =…….В
U = …….В
Выход
Слайд 12Ход работы
2. Измерьте напряжение U1, U2 на концах каждого резистора и
напряжение U на участке цепи, состоящем из двух резисторов.
U1 =……..В
U2 =…….В
U = …….В
U1 =……..В
U2 =…….В
U = …….В
Выход
Слайд 13ХОД РАБОТЫ.
3. Вычислите сумму напряжений U1+U2 на обоих резисторах и
сравните с напряжением U. Сделайте вывод.
Слайд 144. Начертите схему собранной вами цепи и покажите на ней, куда
подключается вольтметр при измерении напряжения на каждом резисторе и на двух резисторах вместе.
Выход
ХОД РАБОТЫ.

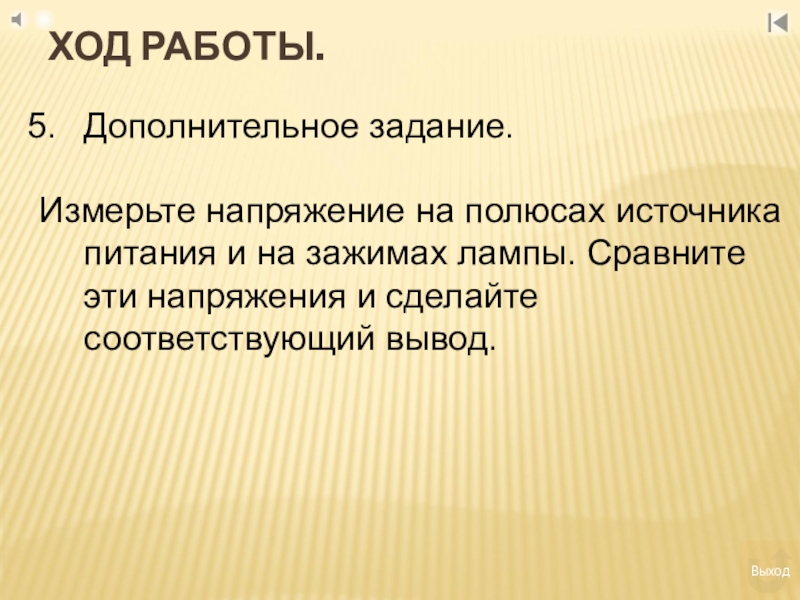

Слайд 15Дополнительное задание.
Измерьте напряжение на полюсах источника питания и на зажимах лампы.
Сравните эти напряжения и сделайте соответствующий вывод.
Выход
ХОД РАБОТЫ.
Слайд 18ЗАДАНИЕ №1
Электрическим током называется…..
Электризация – это……
Электрическое напряжение измеряется в …..
Положительный ион
– атом….
Единица силы тока - …….
Амперметр включают в цепь……
Одноименные заряды …..
Электрический ток направлен от…..
Вольтметр включают в цепь……..
Единица измерения силы тока……
Единица силы тока - …….
Амперметр включают в цепь……
Одноименные заряды …..
Электрический ток направлен от…..
Вольтметр включают в цепь……..
Единица измерения силы тока……
Слайд 19ЗАДАНИЕ №2
Сколько киловольт в
1 вариант 750 В? 2
вариант 7500 В?
А) 750000 кВ; Б) 0,75 кВ; В) 75 кВ; Г) 7,5 кВ.
А) 750000 кВ; Б) 0,75 кВ; В) 75 кВ; Г) 7,5 кВ.
Слайд 21ЗАДАНИЕ №4
1. Электрическим током называют:
А. Движение электронов по проводнику
Б. Упорядоченное движение
электронов по проводнику
В. Упорядоченное движение электрических зарядов по проводнику
2. Какие превращения происходят в гальванических элементах, элементах Вольта, аккумуляторах?
А. Внутренняя энергия превращается в электрическую
Б. Химическая энергия превращается в электрическую
В. Электрическая энергия превращается в механическую
В. Упорядоченное движение электрических зарядов по проводнику
2. Какие превращения происходят в гальванических элементах, элементах Вольта, аккумуляторах?
А. Внутренняя энергия превращается в электрическую
Б. Химическая энергия превращается в электрическую
В. Электрическая энергия превращается в механическую
Слайд 22ЗАДАНИЕ №4
3. Для получения электрического тока в проводнике необходимо:
А. Создать в
нем электрические заряды
Б. Разделить в нем электрические заряды
В. Создать в нем электрическое поле
4. За направление электрического тока в цени принято направление:
А.От отрицательного полюса источника к положительному
Б.От положительного полюса источника к отрицательному
В.По которому перемещаются электроны в проводнике
Б. Разделить в нем электрические заряды
В. Создать в нем электрическое поле
4. За направление электрического тока в цени принято направление:
А.От отрицательного полюса источника к положительному
Б.От положительного полюса источника к отрицательному
В.По которому перемещаются электроны в проводнике

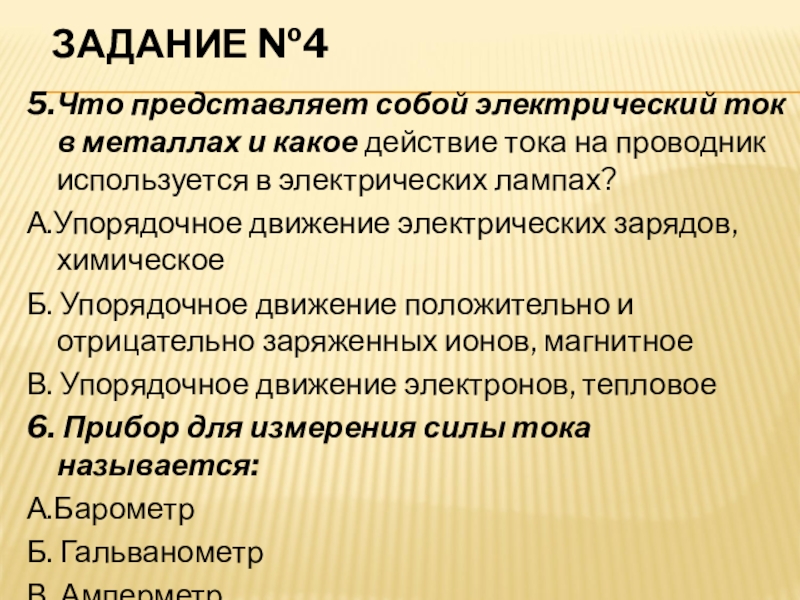

Слайд 23ЗАДАНИЕ №4
5.Что представляет собой электрический ток в металлах и какое действие
тока на проводник используется в электрических лампах?
А.Упорядочное движение электрических зарядов, химическое
Б. Упорядочное движение положительно и отрицательно заряженных ионов, магнитное
В. Упорядочное движение электронов, тепловое
6. Прибор для измерения силы тока называется:
А.Барометр
Б. Гальванометр
В. Амперметр
А.Упорядочное движение электрических зарядов, химическое
Б. Упорядочное движение положительно и отрицательно заряженных ионов, магнитное
В. Упорядочное движение электронов, тепловое
6. Прибор для измерения силы тока называется:
А.Барометр
Б. Гальванометр
В. Амперметр

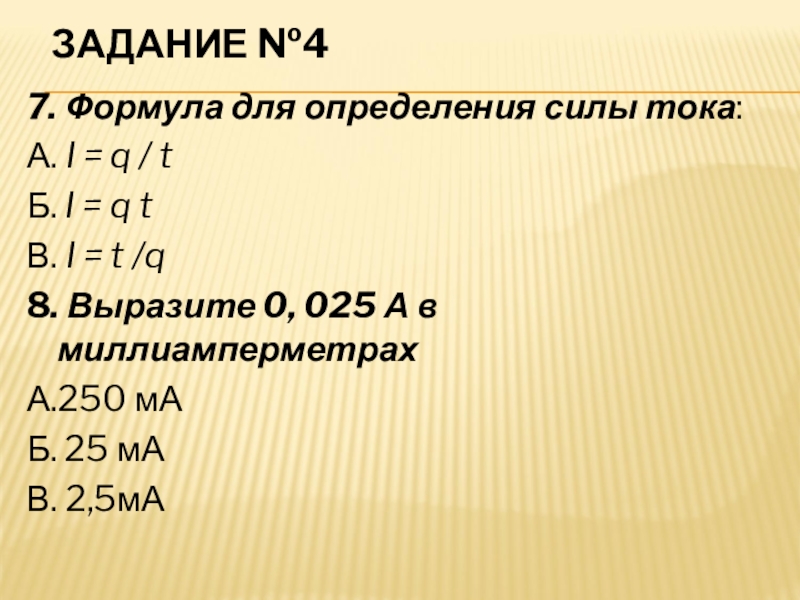

Слайд 24ЗАДАНИЕ №4
7. Формула для определения силы тока:
А. I = q /
t
Б. I = q t
В. I = t /q
8. Выразите 0, 025 А в миллиамперметрах
А.250 мА
Б. 25 мА
В. 2,5мА
Б. I = q t
В. I = t /q
8. Выразите 0, 025 А в миллиамперметрах
А.250 мА
Б. 25 мА
В. 2,5мА
Слайд 25ЗАДАНИЕ №5
Выполните тренировочные вопросы и задания лабораторной работы, продолжив предложения:

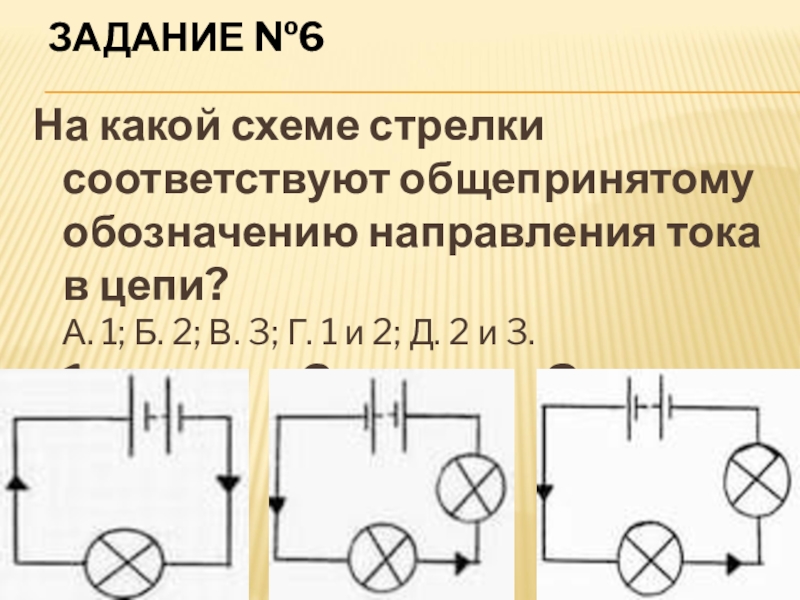

Слайд 26ЗАДАНИЕ №6
На какой схеме стрелки соответствуют общепринятому обозначению направления тока в
цепи?
А. 1; Б. 2; В. 3; Г. 1 и 2; Д. 2 и 3.
1. 2. 3.
