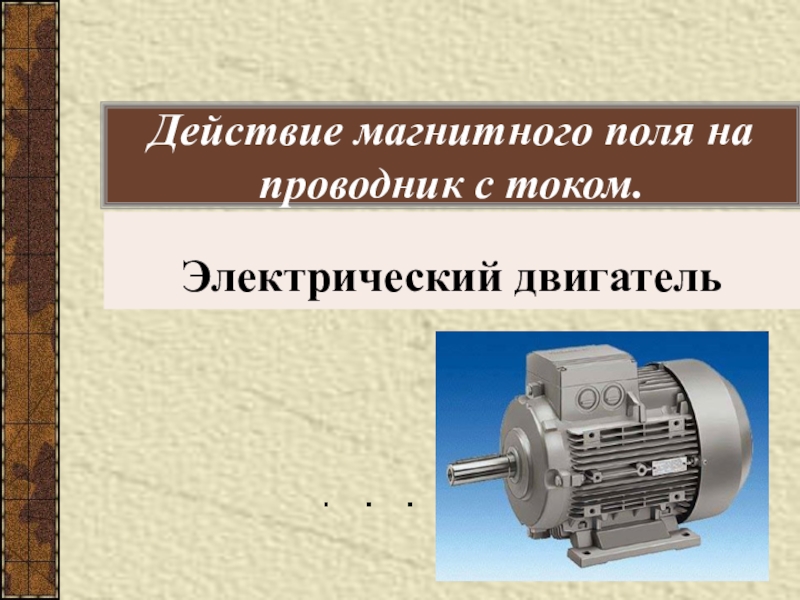

Презентация, доклад по физике 8 класс Действие магнитного поля на проводник с током. Электрический двигатель

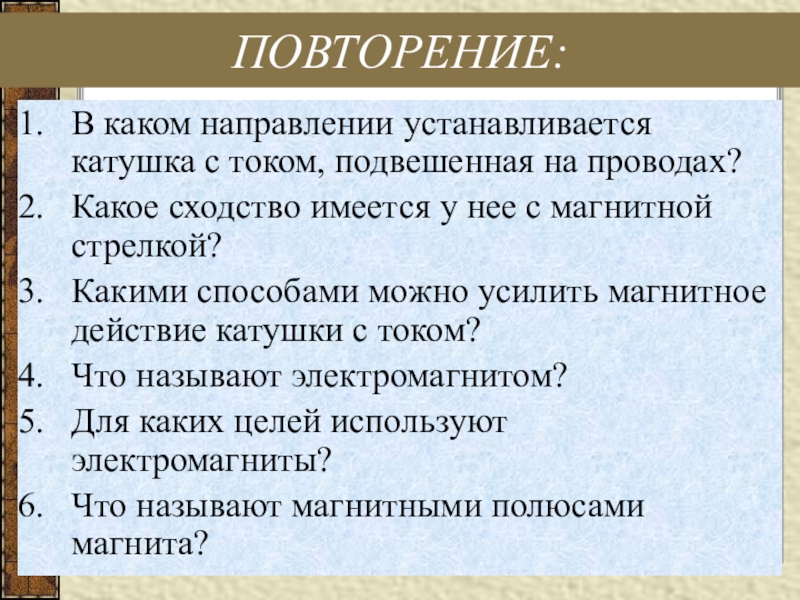

имеется у нее с магнитной стрелкой?
Какими способами можно усилить магнитное действие катушки с током?
Что называют электромагнитом?
Для каких целей используют электромагниты?
Что называют магнитными полюсами магнита?

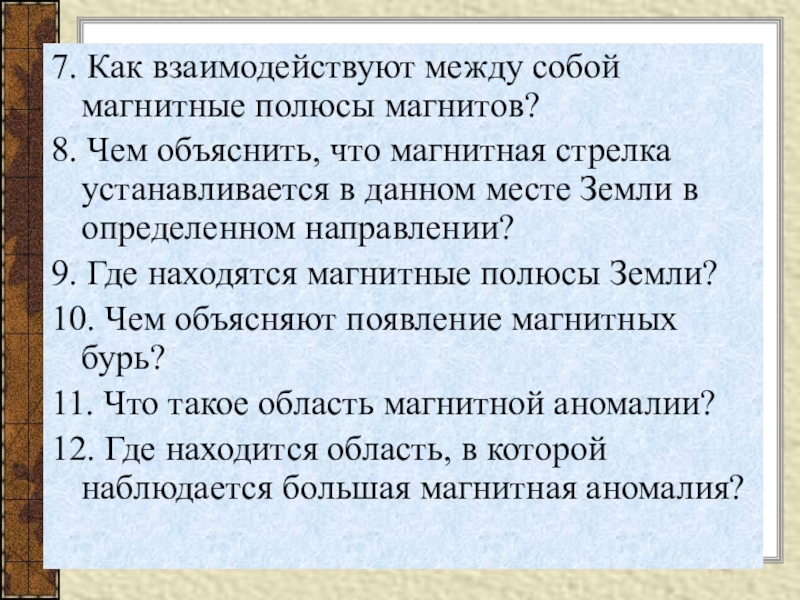

магнитная стрелка устанавливается в данном месте Земли в определенном направлении?
9. Где находятся магнитные полюсы Земли?
10. Чем объясняют появление магнитных бурь?
11. Что такое область магнитной аномалии?
12. Где находится область, в которой наблюдается большая магнитная аномалия?

в него проводник с током с некоторой силой.
направление этой силы зависит от:
а) направления тока в проводнике,
б) направления магнитного поля (расположения полюсов магнита).

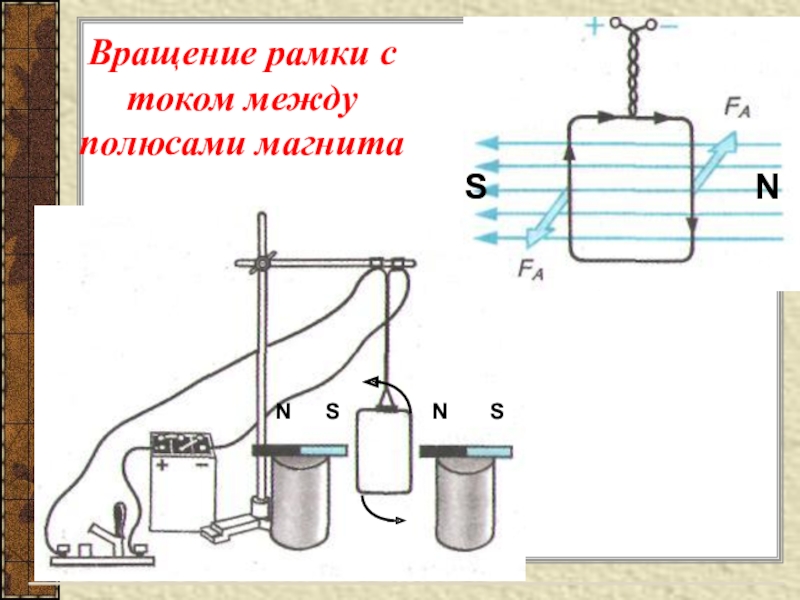

которой протекает электрический ток, в магнитное поле, то в результате действия силы магнитного поля, рамка будет поворачиваться (в зависимости от направления тока втягивается в область между полюсами магнита либо выталкивается из неё)

F A

F A

левой руки расположить по направлению тока, так, чтобы магнитные линии входили в ладонь, тогда отогнутый большой палец покажет направление силы Ампера

Сила Ампера – это сила,
действующая на проводник
со стороны магнитного поля

действует на заряды не только в проводнике ( в металле), но и в других средах

Пучок свободных электронов в вакууме отклоняется в магнитном поле

поле действует с силой на неподвижные и движущиеся заряды
Вокруг подвижных зарядов существует электрическое и магнитное поле
Магнитное поле действует только на подвижные заряды

+

V=0, электр. поле

Fэл

+

Fэл

V

V = 0,электр. поле и магн. поле

магнитное поле он приходит во вращательное движение

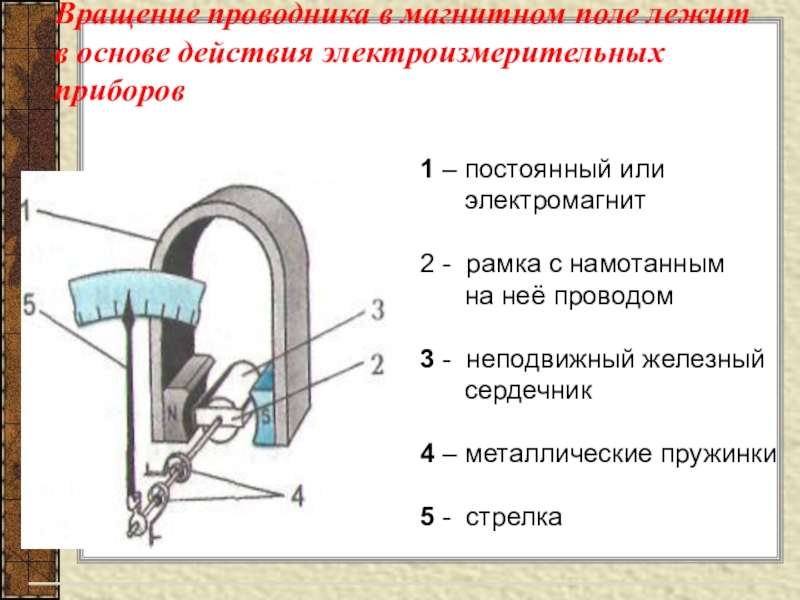

– постоянный или
электромагнит

2 - рамка с намотанным
на неё проводом

3 - неподвижный железный
сердечник

4 – металлические пружинки

5 - стрелка

1834 г,
телеграфный аппарат, печатающий буквы.

Этот двигатель имел мощность 15 Вт и мог поднять груз весом 50 Н на высоту 60 см за 2секунды.

\

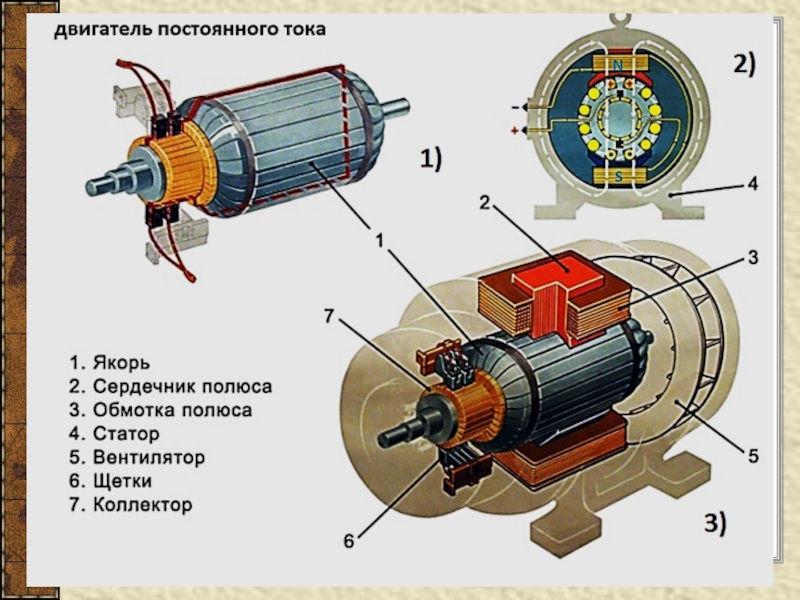

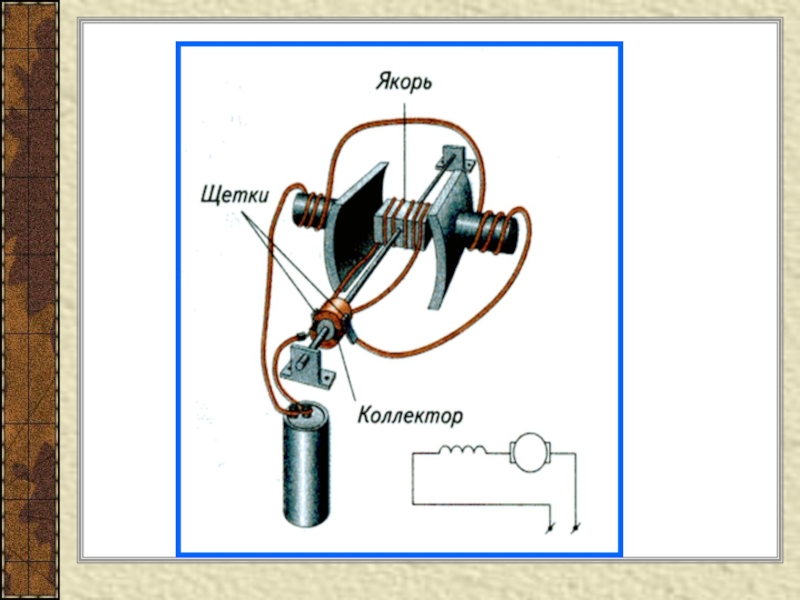

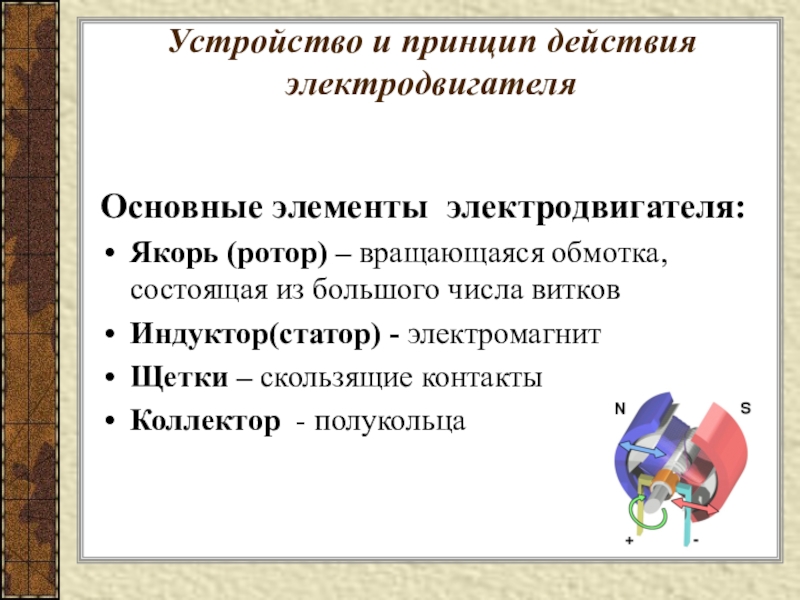

состоящая из большого числа витков
Индуктор(статор) - электромагнит
Щетки – скользящие контакты
Коллектор - полукольца

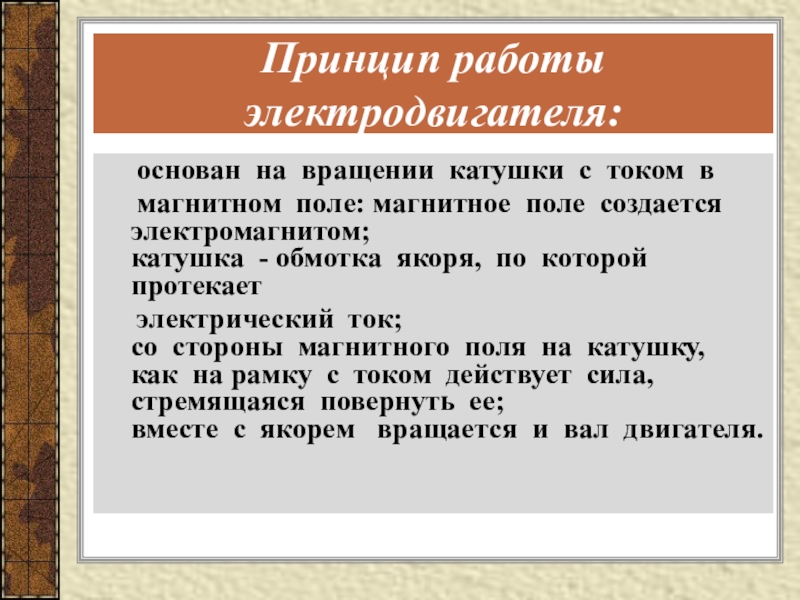

в
магнитном  поле: магнитное  поле  создается  электромагнитом;  катушка  - обмотка  якоря,  по  которой  протекает
электрический  ток;   со  стороны  магнитного  поля  на  катушку,  как  на рамку  с  током  действует  сила,  стремящаяся  повернуть  ее;  вместе  с  якорем   вращается  и  вал  двигателя.

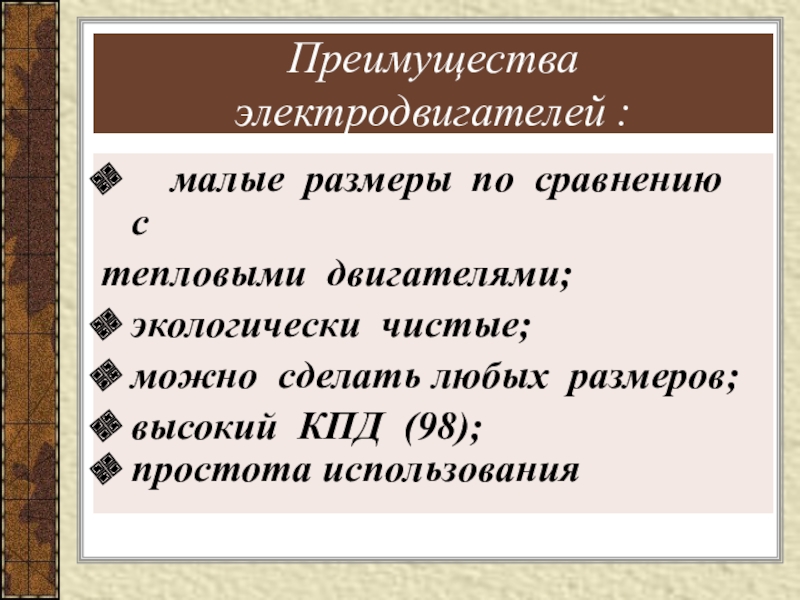

чистые;
можно  сделать любых  размеров;
высокий  КПД  (98);
простота использования

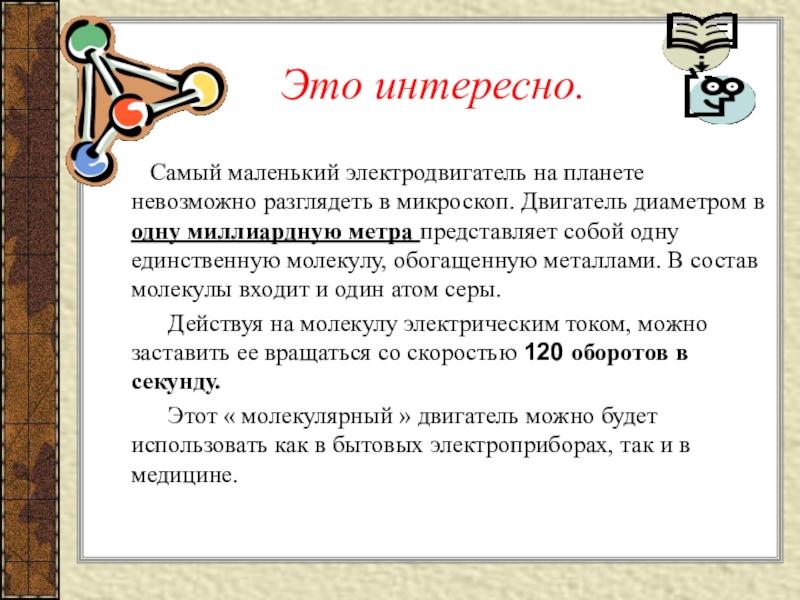

разглядеть в микроскоп. Двигатель диаметром в одну миллиардную метра представляет собой одну единственную молекулу, обогащенную металлами. В состав молекулы входит и один атом серы.
Действуя на молекулу электрическим током, можно заставить ее вращаться со скоростью 120 оборотов в секунду.
Этот « молекулярный » двигатель можно будет использовать как в бытовых электроприборах, так и в медицине.

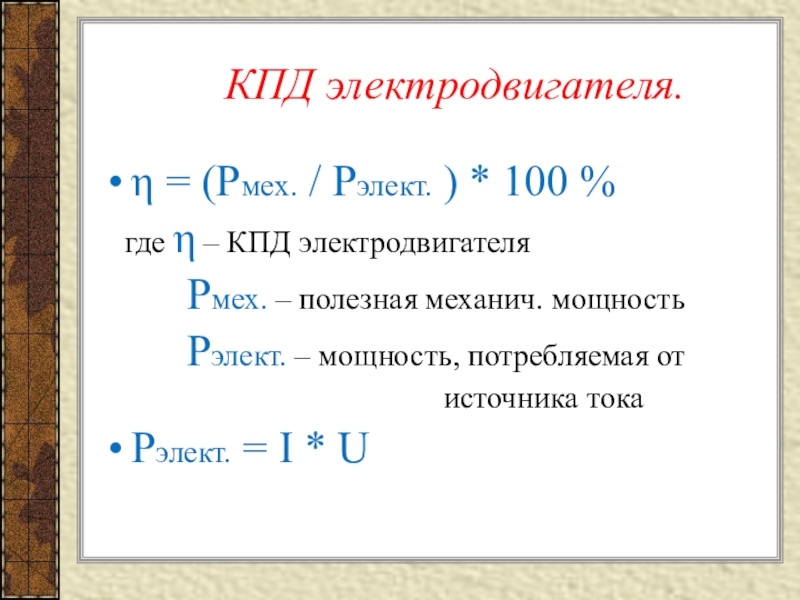

) * 100 %
где η – КПД электродвигателя
Рмех. – полезная механич. мощность
Рэлект. – мощность, потребляемая от
источника тока
Рэлект. = I * U

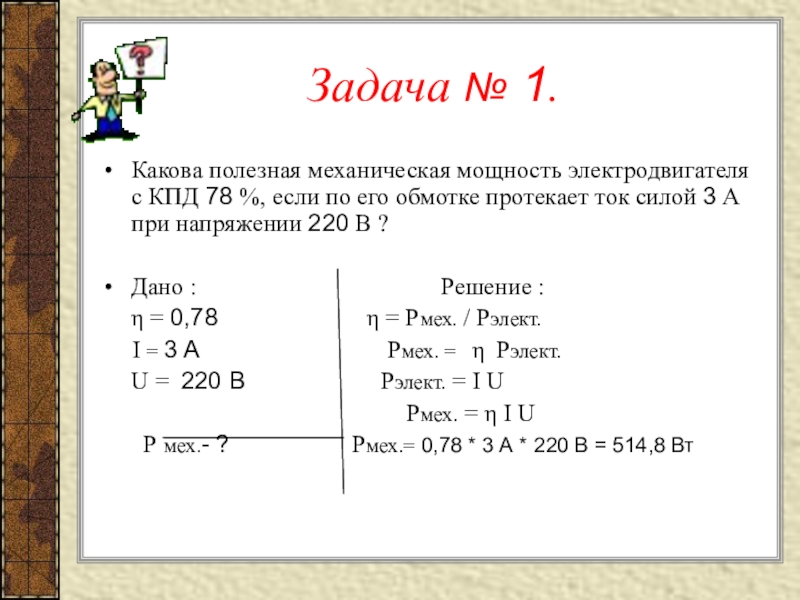

если по его обмотке протекает ток силой 3 А при напряжении 220 В ?

Дано : Решение :
η = 0,78 η = Рмех. / Рэлект.
I = 3 А Рмех. = η Рэлект.
U = 220 В Рэлект. = I U
Рмех. = η I U
Р мех.- ? Рмех.= 0,78 * 3 А * 220 В = 514,8 Вт

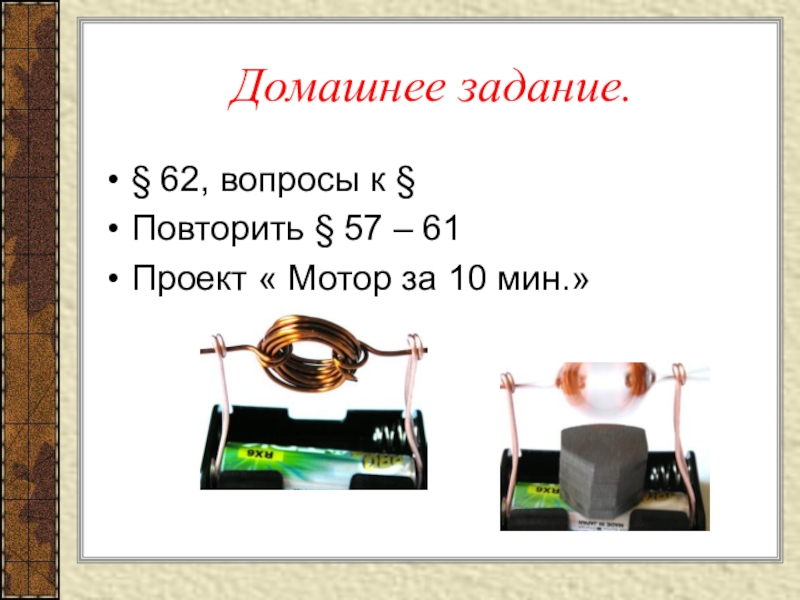

Мотор за 10 мин.»
