Слайд 1Транзистор
11 класс физика
ГБОУ РО «Таганрогский
педагогический лицей-интернат»

Транзистор11 класс физикаГБОУ РО «Таганрогский педагогический лицей-интернат»

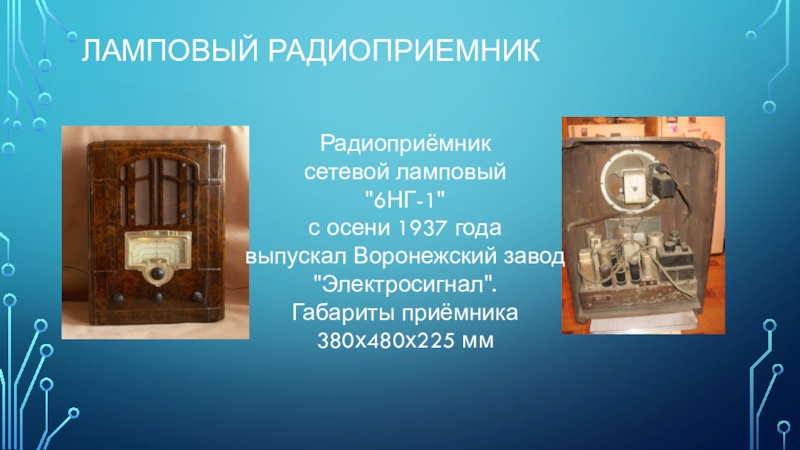

Слайд 2Ламповый радиоприемник
Радиоприёмник
сетевой ламповый
"6НГ-1"
с осени 1937 года
выпускал Воронежский

завод "Электросигнал".
Габариты приёмника
380х480х225 мм
Ламповый радиоприемникРадиоприёмник сетевой ламповый

Слайд 3Изобретение транзистора
Нобелевская премия по физике за 1956 год была
Джону Бардину,

Уолтеру Браттейну и Уильяму Шокли
за работы по изучению и созданию транзистора.

Джон Бардин

Уолтер Браттейн

Уильям Шокли

Изобретение транзистораНобелевская премия по физике за 1956 год была Джону Бардину, Уолтеру Браттейну и Уильяму Шокли за

Слайд 4p-n-p – переход (транзистор)
Три тонких слоя примесных полупроводников
эмиттер, база, коллектор
Эмиттер

– является в n-p-n транзисторе источником свободных электронов, изготовлен из полупроводника n-типа с высокой степенью примеси.

База – регулирует силу тока в транзисторе, изготовлена из полупроводника p-типа (толщина слоя очень маленькая 10 мкм).

Коллектор –перехватывает поток носителей заряда (электронов), идущих от эмиттера к базе, имеет для этого наибольшую площадь контакта. ???

p-n-p – переход (транзистор)Три тонких слоя примесных полупроводников эмиттер, база, коллекторЭмиттер – является в n-p-n транзисторе источником

Слайд 5p-n-p – переход (транзистор)

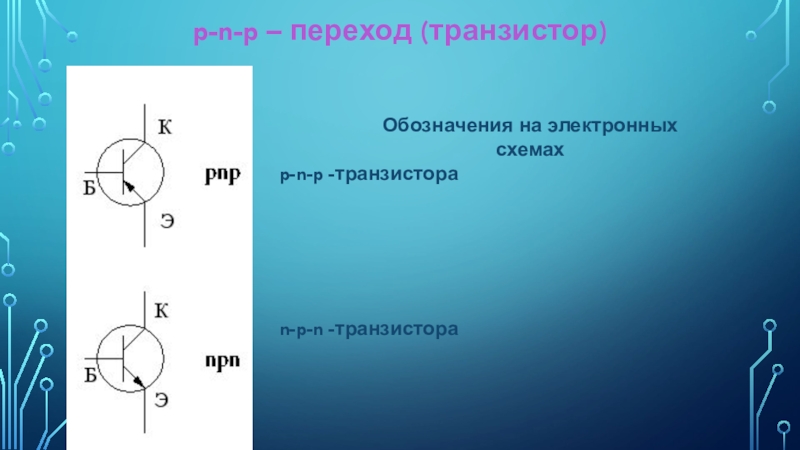

Обозначения на электронных схемах
p-n-p -транзистора
n-p-n -транзистора

p-n-p – переход (транзистор)Обозначения на электронных схемахp-n-p -транзистораn-p-n -транзистора

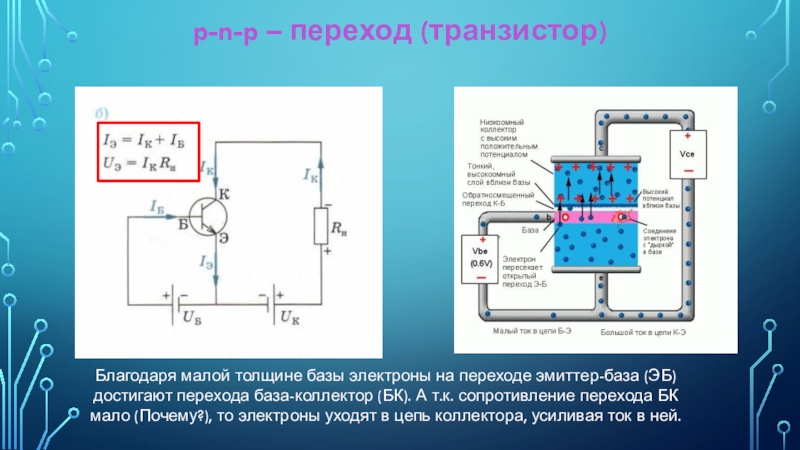

Слайд 6p-n-p – переход (транзистор)
Благодаря малой толщине базы электроны на переходе эмиттер-база

(ЭБ) достигают перехода база-коллектор (БК). А т.к. сопротивление перехода БК мало (Почему?), то электроны уходят в цепь коллектора, усиливая ток в ней.
p-n-p – переход (транзистор)Благодаря малой толщине базы электроны на переходе эмиттер-база (ЭБ) достигают перехода база-коллектор (БК). А

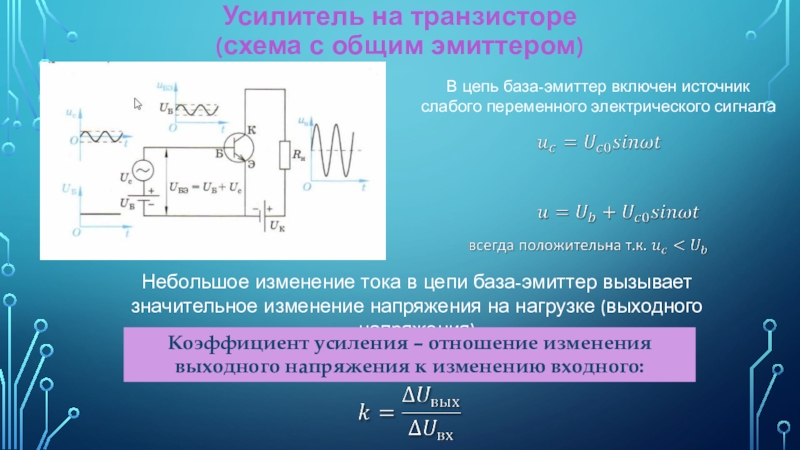

Слайд 7Усилитель на транзисторе (схема с общим эмиттером)
В цепь база-эмиттер включен источник слабого

переменного электрического сигнала

Небольшое изменение тока в цепи база-эмиттер вызывает значительное изменение напряжения на нагрузке (выходного напряжения)

Коэффициент усиления – отношение изменения выходного напряжения к изменению входного:

Усилитель на транзисторе (схема с общим эмиттером)В цепь база-эмиттер включен источник слабого переменного электрического сигналаНебольшое изменение тока

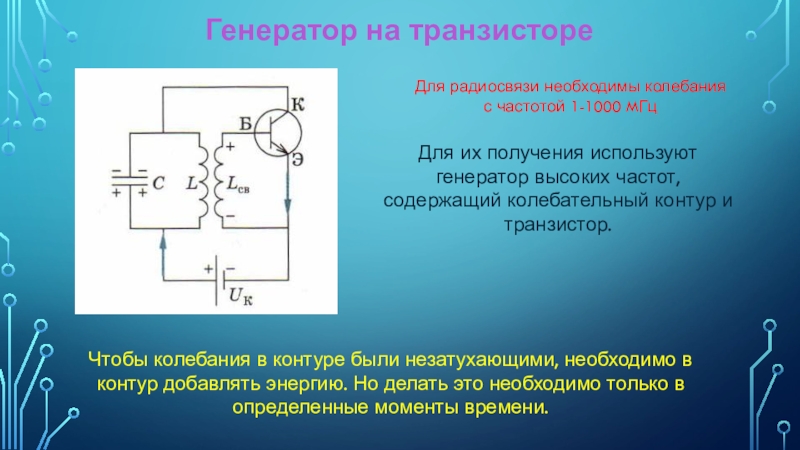

Слайд 8Генератор на транзисторе
Для радиосвязи необходимы колебания
с частотой 1-1000 MГц
Для их

получения используют генератор высоких частот,
содержащий колебательный контур и транзистор.

Чтобы колебания в контуре были незатухающими, необходимо в контур добавлять энергию. Но делать это необходимо только в определенные моменты времени.

Генератор на транзистореДля радиосвязи необходимы колебания с частотой 1-1000 MГцДля их получения используют генератор высоких частот, содержащий

Слайд 9Генератор на транзисторе
Чтобы качели не останавливались можно толкать их в определенный

момент времени.
Генератор на транзистореЧтобы качели не останавливались можно толкать их в определенный момент времени.

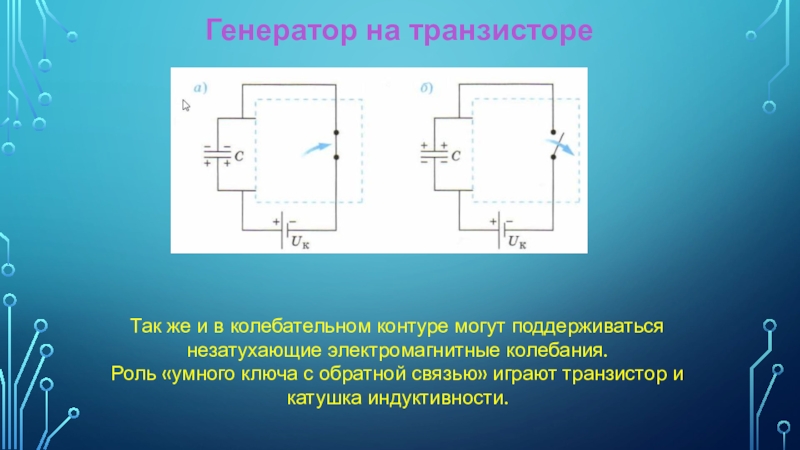

Слайд 10Генератор на транзисторе
Так же и в колебательном контуре могут поддерживаться незатухающие

электромагнитные колебания.
Роль «умного ключа с обратной связью» играют транзистор и катушка индуктивности.
Генератор на транзистореТак же и в колебательном контуре могут поддерживаться незатухающие электромагнитные колебания.Роль «умного ключа с обратной
