Презентация, доклад по физике 11 класс на тему Дифракционная решетка

ДИФРАКЦИОННАЯ РЕШЕТКА– оптический прибор, представляющий собой совокупность большого числа регулярно расположенных штрихов (щелей, выступов), нанесенных на некоторую поверхность (от 0,25 до 6000 штрихов на 1 мм).

Слайд 1Дифракционная решетка
Физика 11 класс

Дифракционная решеткаФизика 11 класс

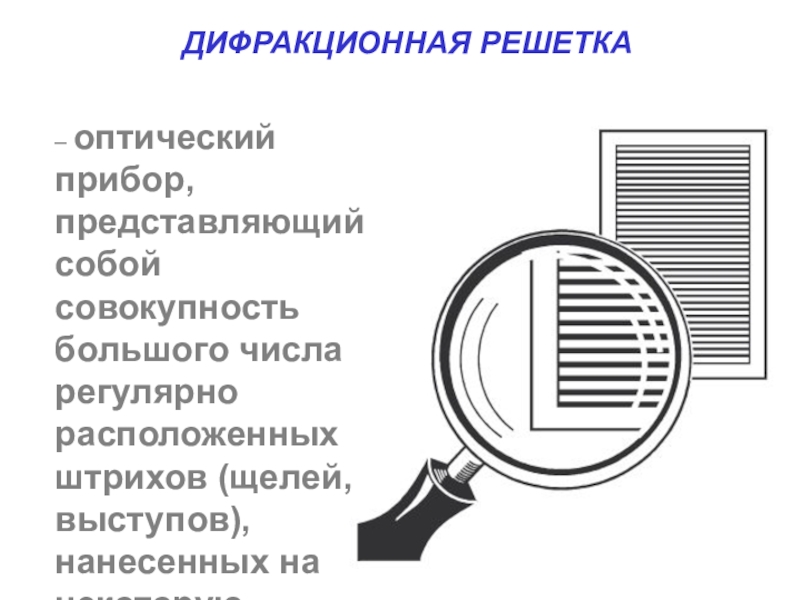

Слайд 2ДИФРАКЦИОННАЯ РЕШЕТКА
– оптический прибор, представляющий собой совокупность большого числа регулярно расположенных

штрихов (щелей, выступов), нанесенных на некоторую поверхность (от 0,25 до 6000 штрихов на 1 мм).
ДИФРАКЦИОННАЯ РЕШЕТКА– оптический прибор, представляющий собой совокупность большого числа регулярно расположенных штрихов (щелей, выступов),  нанесенных на

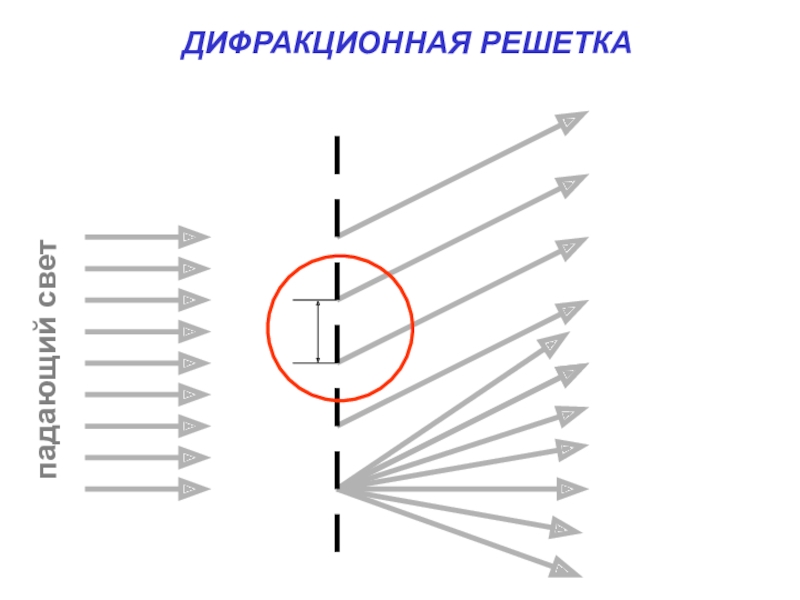

Слайд 3
ДИФРАКЦИОННАЯ РЕШЕТКА

ДИФРАКЦИОННАЯ РЕШЕТКА

Слайд 4
d
B
A
C



ДИФРАКЦИОННАЯ РЕШЕТКА

dBACДИФРАКЦИОННАЯ РЕШЕТКА

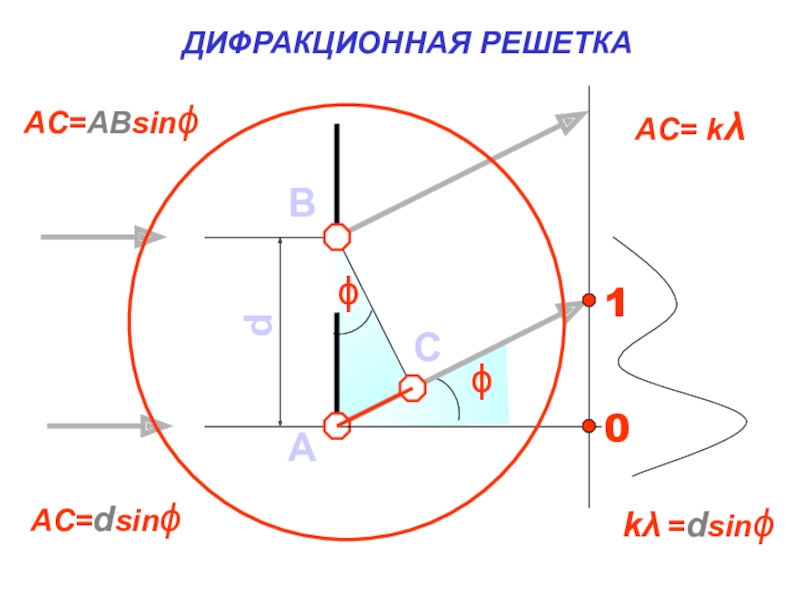

Слайд 5

d
B
A
C
ϕ
ϕ



AC=ABsinϕ
AC= kλ
AC=dsinϕ
kλ =dsinϕ
ДИФРАКЦИОННАЯ РЕШЕТКА

dBACϕϕAC=ABsinϕAC= kλAC=dsinϕkλ =dsinϕДИФРАКЦИОННАЯ РЕШЕТКА

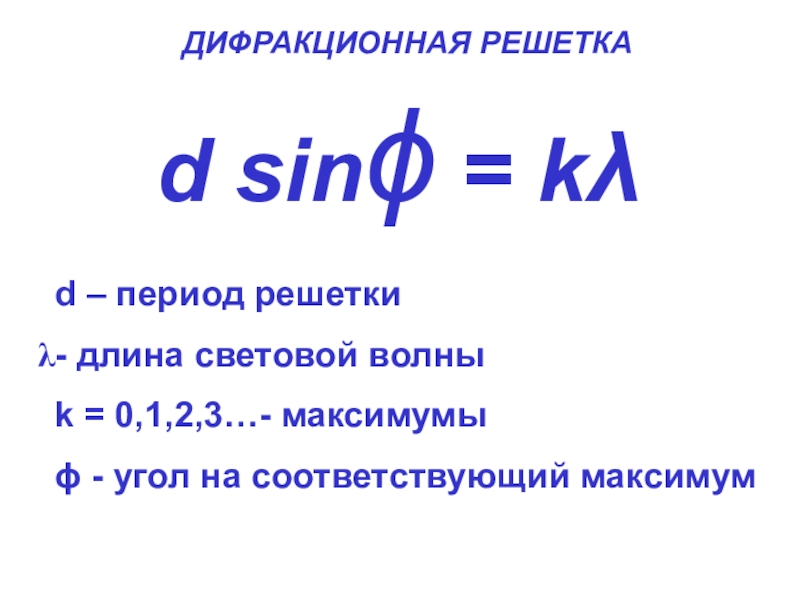

Слайд 6d sinϕ = kλ
d – период решетки
- длина световой волны
k

= 0,1,2,3…- максимумы
ϕ - угол на соответствующий максимум

ДИФРАКЦИОННАЯ РЕШЕТКА

d sinϕ = kλ d – период решетки- длина световой волныk = 0,1,2,3…- максимумыϕ - угол на

Слайд 7ДИФРАКЦИОННАЯ РЕШЕТКА

ДИФРАКЦИОННАЯ РЕШЕТКА

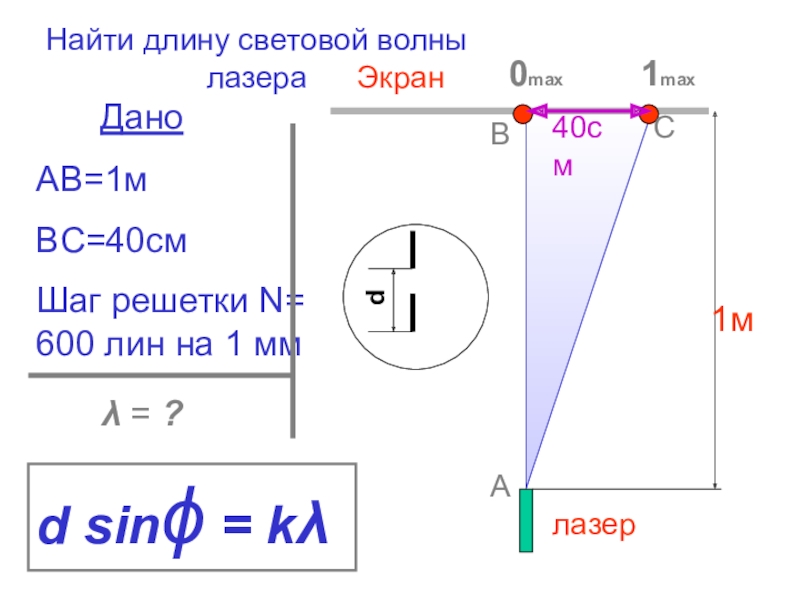

Слайд 8
Дано
AB=1м
BC=40см
Шаг решетки N= 600 лин на 1 мм
λ = ?
d sinϕ

= kλ

Найти длину световой волны лазера

ДаноAB=1мBC=40смШаг решетки N=  600 лин на 1 ммλ = ?d sinϕ = kλ Найти длину световой

Слайд 9задача
На дифракционную решетку имеющую 500 штрихов на 1 мм падает плоская

монохроматическая волна длиной λ= 500 нм.
Определите угол направления на 2 максимум.
Определите наибольший порядок спектра k, который можно наблюдать с данной решеткой.
задачаНа дифракционную решетку имеющую 500 штрихов на 1 мм падает плоская монохроматическая волна длиной λ= 500 нм.Определите

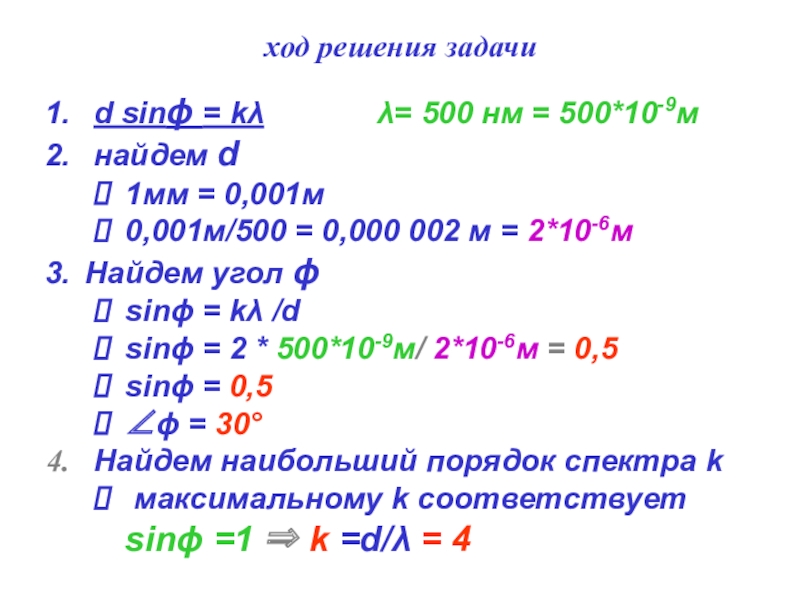

Слайд 10ход решения задачи
d sinϕ = kλ

λ= 500 нм = 500*10-9м
найдем d
1мм = 0,001м
0,001м/500 = 0,000 002 м = 2*10-6м
Найдем угол ϕ
sinϕ = kλ /d
sinϕ = 2 * 500*10-9м/ 2*10-6м = 0,5
sinϕ = 0,5
∠ϕ = 30°
Найдем наибольший порядок спектра k
максимальному k соответствует sinϕ =1 ⇒ k =d/λ = 4
ход решения задачи d sinϕ = kλ       λ= 500 нм =

Слайд 11Дифракционная решетка
Физика 11 класс

Дифракционная решеткаФизика 11 класс
