Презентация, доклад по физике 10 класс Потенциал электростатиче ского поля. Разность потенциалов. Связь между напряженностью поля и напряжением.
Содержание
- 1. Презентация по физике 10 класс Потенциал электростатиче ского поля. Разность потенциалов. Связь между напряженностью поля и напряжением.
- 2. Потенциал электростатического поляПотенциал электростатического поля — скалярная величина, равная отношению
- 3. следствие принципа суперпозиции полейТ.к. потенциальная энергия зависит
- 4. Единица измерения потенциалаПотенциал численно равен работе поля
- 5. Разность потенциаловНапряжение — разность значений потенциала в начальной и
- 6. Единица разности потенциалов Напряжение равно 1 В,
- 7. Связь между напряженностью и напряжениемИз доказанного выше:напряженность равна градиенту потенциала (скорости изменения потенциала вдоль направления d).
- 8. Из этого соотношения видно:Вектор напряженности направлен в
- 9. Эквипотенциальные поверхностиЭПП - поверхности равного потенциала.Свойства ЭПП:-
- 10. Измерение электрического напряжения (разности потенциалов)Между стержнем и
- 11. Потенциальная энергия взаимодействия зарядов

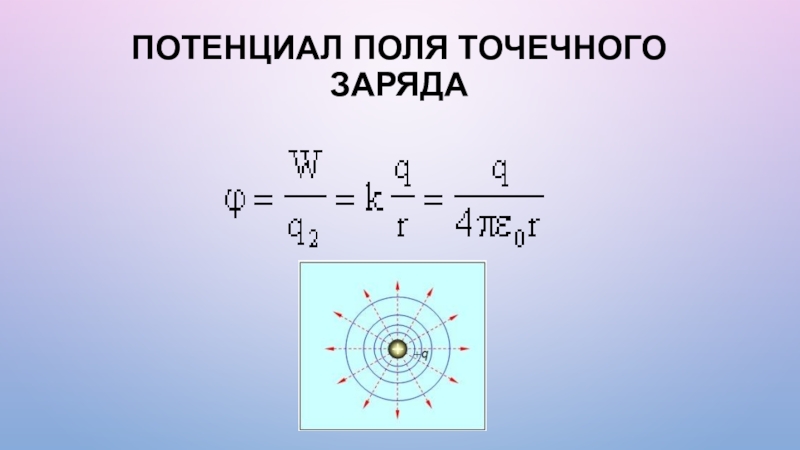

- 12. Потенциал поля точечного заряда
- 13. Потенциал заряженного шараа) Внутри шара Е=0, следовательно, потенциалы во
- 14. Перераспределение зарядов при контакте заряженных проводниковПереход зарядов
Потенциал электростатического поляПотенциал электростатического поля — скалярная величина, равная отношению потенциальной энергии заряда в поле к этому заряду: - энергетическая характеристика поля в данной точке. Потенциал не зависит от величины заряда, помещенного в это поле.

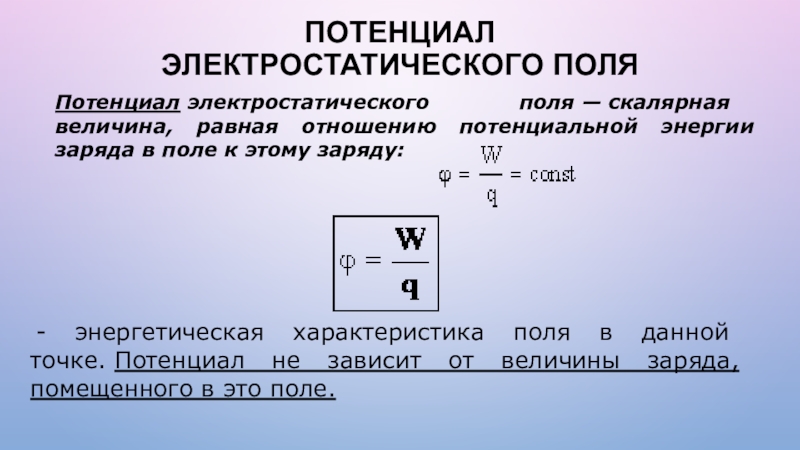

Слайд 2Потенциал
электростатического поля
Потенциал электростатического поля — скалярная величина, равная отношению потенциальной энергии заряда в поле
к этому заряду:
Слайд 3следствие принципа
суперпозиции полей
Т.к. потенциальная энергия зависит от выбора системы координат, то
и потенциал определяется с точностью до постоянной.
За точку отсчета потенциала выбирают в зависимости от задачи:
а) потенциал Земли,
б) потенциал бесконечно удаленной точки поля,
в) потенциал отрицательной пластины конденсатора.
За точку отсчета потенциала выбирают в зависимости от задачи:
а) потенциал Земли,
б) потенциал бесконечно удаленной точки поля,
в) потенциал отрицательной пластины конденсатора.
- следствие принципа суперпозиции полей (потенциалы складываются алгебраически).
Слайд 4Единица измерения потенциала
Потенциал численно равен работе поля по перемещению единичного положительного заряда из
данной точки электрического поля в бесконечность.
В СИ потенциал измеряется в вольтах:
Слайд 5Разность потенциалов
Напряжение — разность значений потенциала в начальной и конечной точках траектории.
Напряжение численно равно работе
электростатического поля при перемещении единичного положительного заряда вдоль силовых линий этого поля.
Разность потенциалов (напряжение) не зависит от выбора
системы координат!
Разность потенциалов (напряжение) не зависит от выбора
системы координат!
Слайд 6Единица разности потенциалов
Напряжение равно 1 В, если при перемещении положительного заряда в
1 Кл вдоль силовых линий поле совершает работу в 1 Дж.
Слайд 7Связь между напряженностью и напряжением
Из доказанного выше:
напряженность равна градиенту потенциала (скорости
изменения потенциала вдоль направления d).

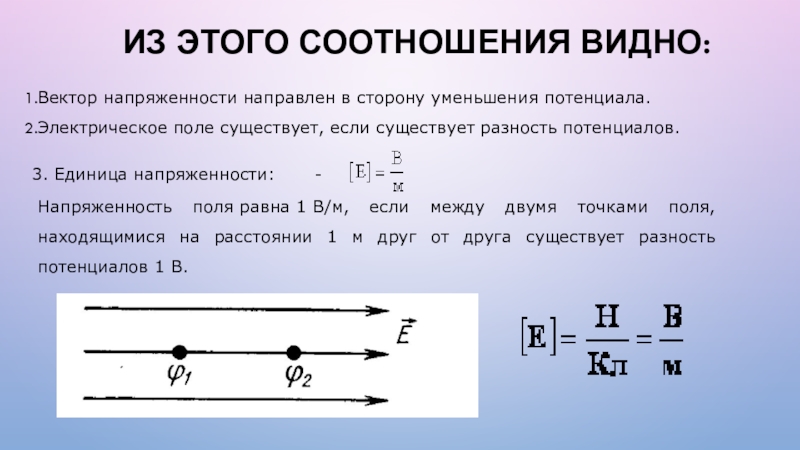

Слайд 8Из этого соотношения видно:
Вектор напряженности направлен в сторону уменьшения потенциала.
Электрическое поле
существует, если существует разность потенциалов.
3. Единица напряженности: -
Напряженность поля равна 1 В/м, если между двумя точками поля, находящимися на расстоянии 1 м друг от друга существует разность потенциалов 1 В.
Слайд 9Эквипотенциальные поверхности
ЭПП - поверхности равного потенциала.
Свойства ЭПП:
- работа при перемещении заряда
вдоль эквипотенциальной поверхности не совершается;
- вектор напряженности перпендикулярен к ЭПП в каждой ее точке.
- вектор напряженности перпендикулярен к ЭПП в каждой ее точке.

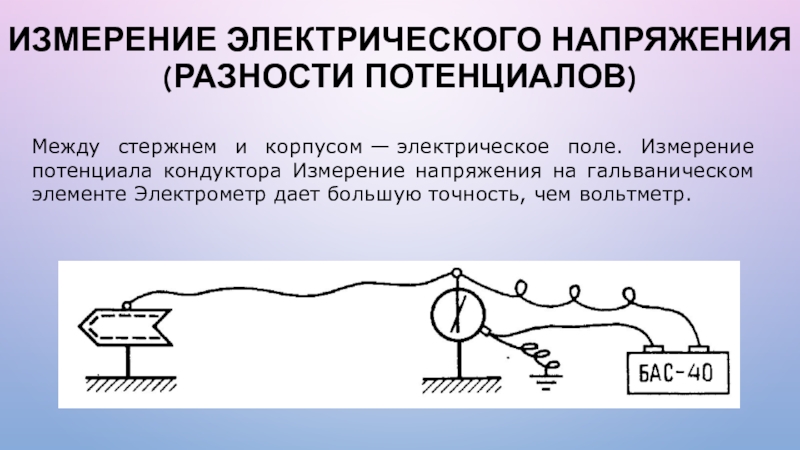

Слайд 10Измерение электрического напряжения (разности потенциалов)
Между стержнем и корпусом — электрическое поле. Измерение потенциала
кондуктора Измерение напряжения на гальваническом элементе Электрометр дает большую точность, чем вольтметр.
Слайд 13Потенциал заряженного шара
а) Внутри шара Е=0, следовательно, потенциалы во всех точках внутри заряженного
металлического шара одинаковы (!!!) и равны потенциалу на поверхности шара.
б) Снаружи поле шара убывает обратно пропорционально расстоянию от центра шара, как и в случае точечного заряда.
б) Снаружи поле шара убывает обратно пропорционально расстоянию от центра шара, как и в случае точечного заряда.

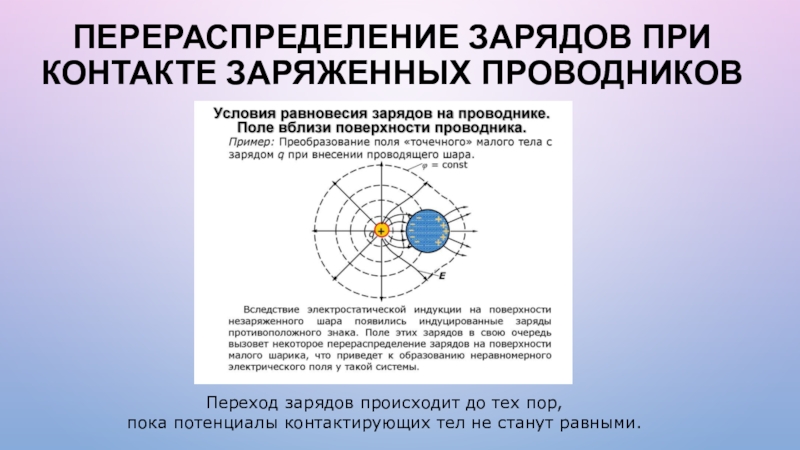

Слайд 14Перераспределение зарядов при контакте заряженных проводников
Переход зарядов происходит до тех пор,
пока
потенциалы контактирующих тел не станут равными.
