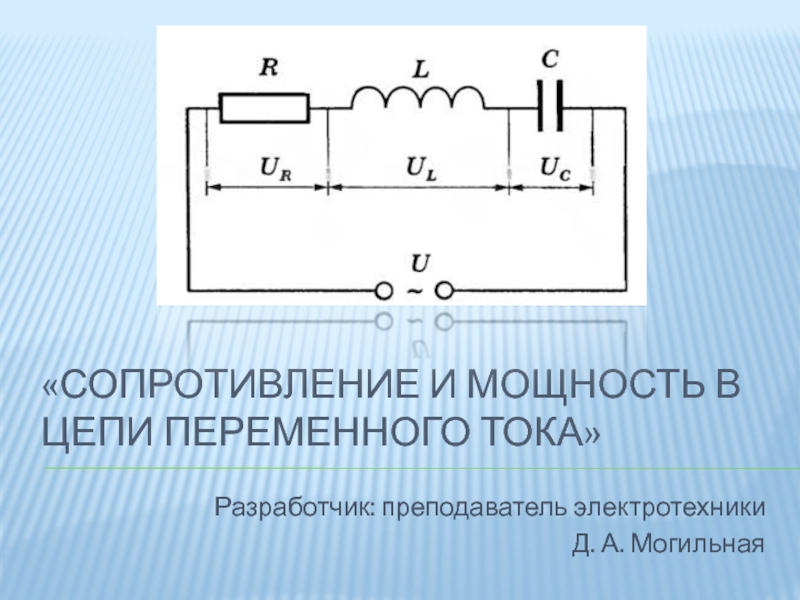

Презентация, доклад по электротехнике для 1 курса СПО Сопротивление и мощность в цепи переменного тока

формированию технологического мышления: анализировать, сравнивать, сопоставлять, делать выводы;
2. Активизировать мыслительную деятельность к изучаемой дисциплине;
3. Закрепить знания по данной теме (тестовые задания).

электрической энергии в полезную работу или в тепловую энергию, называется активным сопротивлением.
Например, электрические лампы накаливания или электро­нагревательные устройства.

Рис. Цепь переменного тока с активным сопротивлением: а - схема, в - векторная диаграмма

В цепи переменного тока с активным сопротивлением ток и напряжение совпадают по фазе.

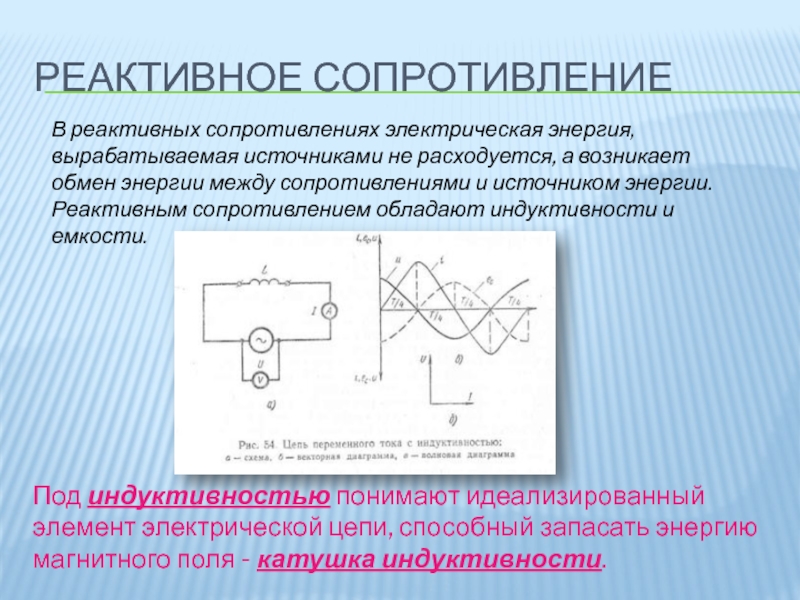

возникает обмен энергии между сопротивлениями и источником энергии. Реактивным сопротивлением обладают индуктивности и емкости.

Под индуктивностью понимают идеализированный элемент электрической цепи, способный запасать энергию магнитного поля - катушка индуктивности.

в) векторная диаграмма

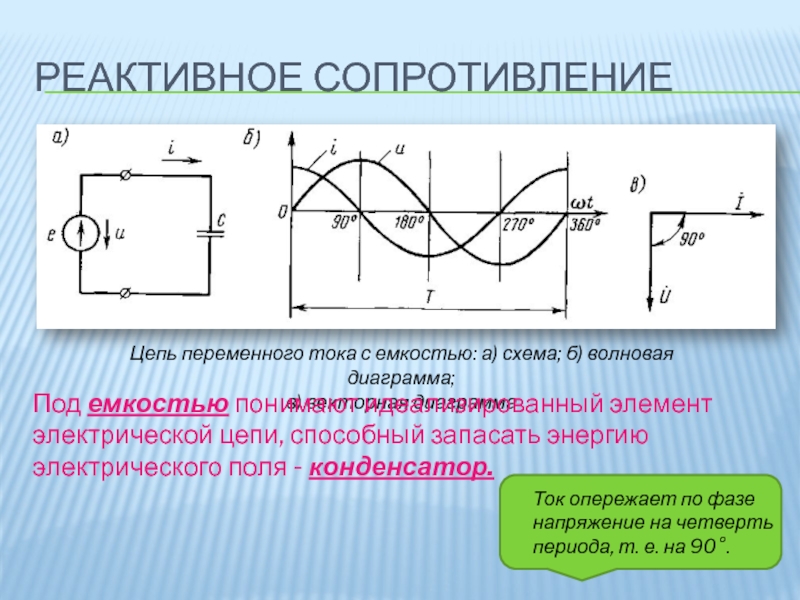

Под емкостью понимают идеализированный элемент электрической цепи, способный запасать энергию электрического поля - конденсатор.

Ток опережает по фазе напряжение на четверть периода, т. е. на 90°.
