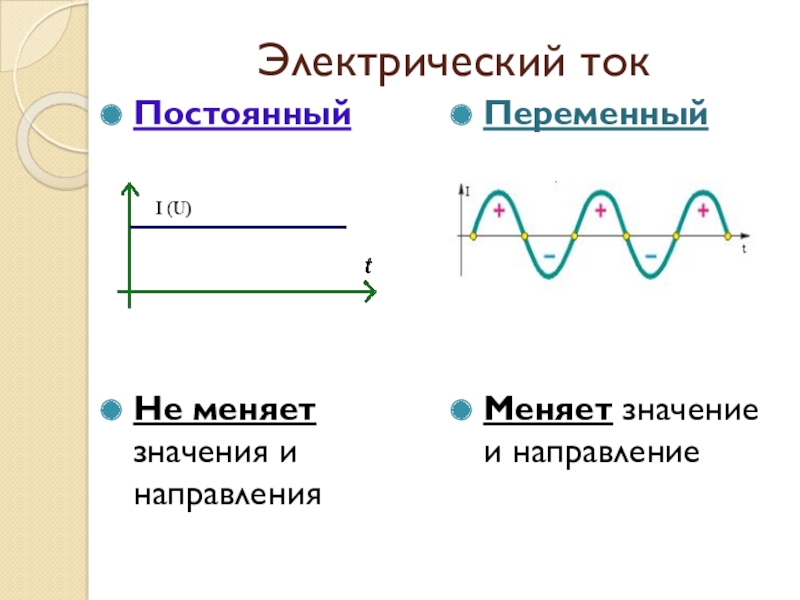

Электрический токПостоянный Не меняет значения и направленияПеременныйМеняет значение и направление

Слайд 1Сравнение постоянного и переменного тока

Сравнение постоянного и переменного тока

Слайд 2Электрический ток
Постоянный





Не меняет значения и направления
Переменный





Меняет значение и направление


Электрический токПостоянный		Не меняет значения и направленияПеременныйМеняет значение и направление

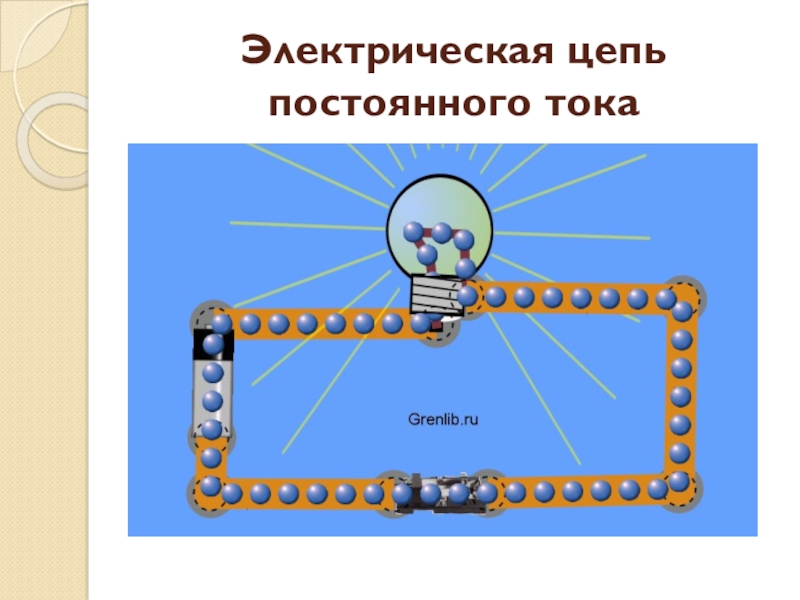

Слайд 3Электрическая цепь постоянного тока






Электрическая цепь постоянного тока

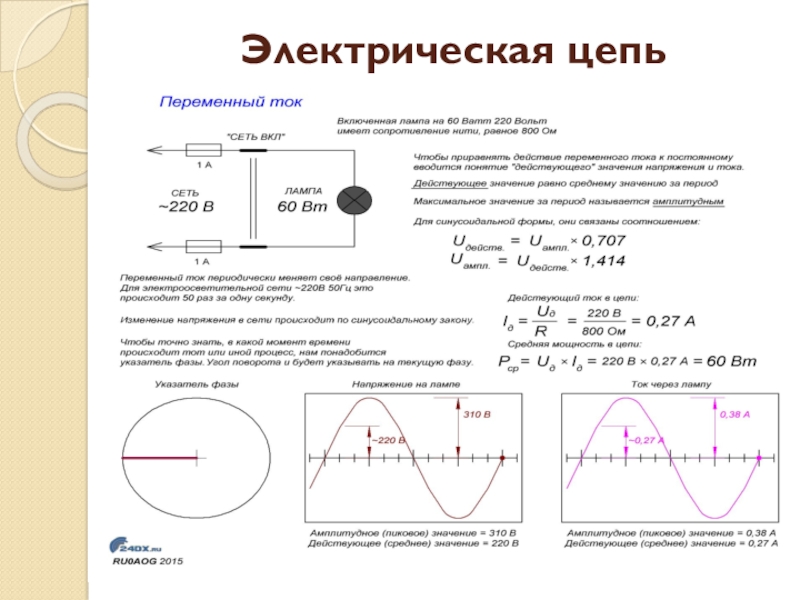

Слайд 4Электрическая цепь переменного тока






Электрическая цепь переменного тока

Слайд 5Источники постоянного тока
Химические источники
Гальванический элемент и аккумулятор –
электрическая энергия
вырабатывается


в результате
химической реакции.



Источники постоянного токаХимические источникиГальванический элемент и аккумулятор – электрическая энергия вырабатывается в результате химической реакции.

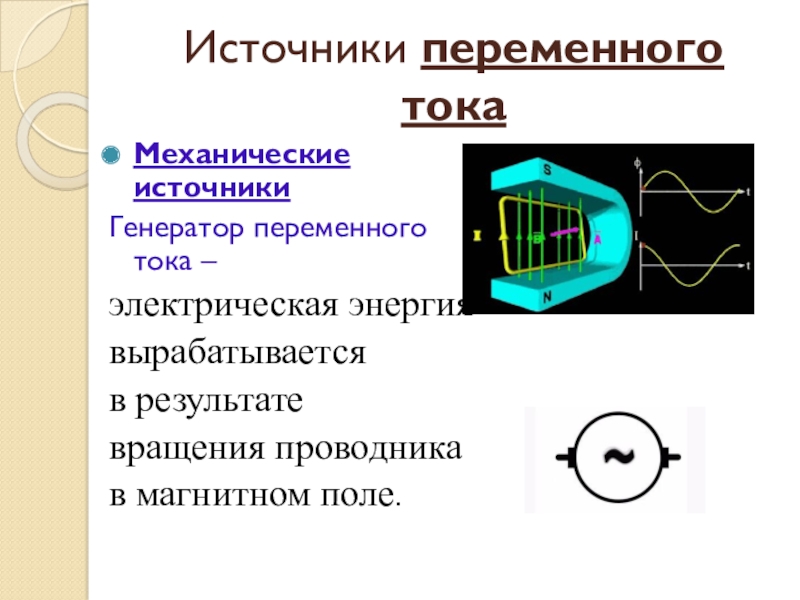

Слайд 6Источники переменного тока
Механические источники
Генератор переменного тока –
электрическая энергия
вырабатывается
в

результате
вращения проводника
в магнитном поле.



Источники переменного токаМеханические источникиГенератор переменного тока – электрическая энергия вырабатывается в результате вращения проводника в магнитном поле.

Слайд 7Источники переменного тока





Действие генератора основано на явлении электромагнитной индукции



Источники переменного тока Действие генератора основано на явлении электромагнитной индукции

Слайд 8Основные характеристики тока Постоянный Переменный
Сила тока

I –

[A] Ампер

Напряжение

U – [B] Вольт

Частота
f – [Гц] Герцы (50 Гц)
Амплитуда
Im – [А] Um – [В]
Действующее значение
[A]; [B]

Фаза
φ – [рад]

Основные характеристики тока Постоянный      ПеременныйСила токаI – [A] АмперНапряжениеU – [B] ВольтЧастотаf

Слайд 9Сопротивление в электрической цепи
Постоянный и переменный ток:
Активное сопротивление (расходует электрическую энергию)


[Ом]

Зависит от:
Материала проводника:
(ρ – удельное сопротивление)
Длины проводника:
(l – длина [м])
Площади сечения проводника:
(S – площадь [мм2])

Сопротивление в электрической цепиПостоянный и переменный ток:Активное сопротивление (расходует электрическую энергию)

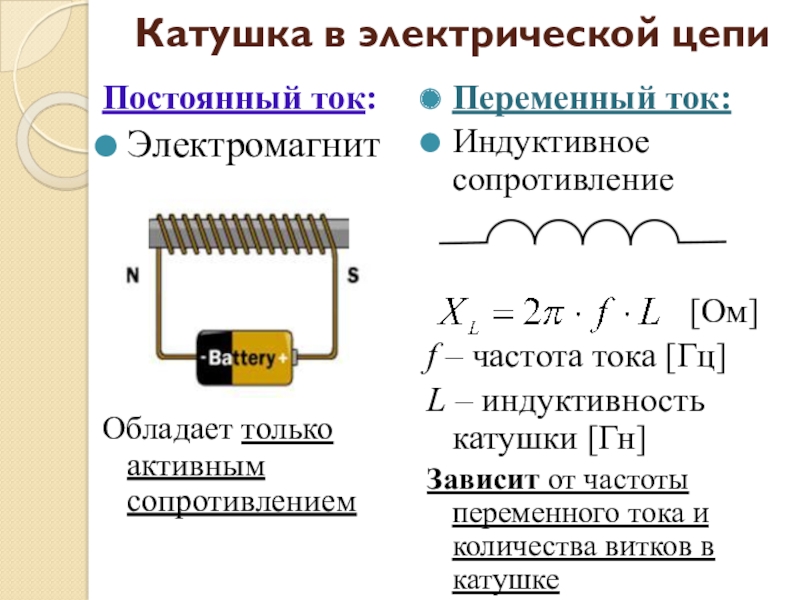

Слайд 10Катушка в электрической цепи
Постоянный ток:
Электромагнит





Обладает только активным сопротивлением
Переменный ток:
Индуктивное сопротивление


[Ом]
f – частота тока [Гц]
L – индуктивность катушки [Гн]
Зависит от частоты переменного тока и количества витков в катушке
Катушка в электрической цепиПостоянный ток:ЭлектромагнитОбладает только активным сопротивлениемПеременный ток:Индуктивное сопротивление

Слайд 11Конденсатор в электрической цепи
Конденсатор – устройство, способное накапливать электрический заряд.


Конденсатор в электрической цепиКонденсатор – устройство, способное накапливать электрический заряд.

Слайд 12Конденсатор в электрической цепи
Постоянный ток:

Тока не будет!!!

Будет происходить заряд и разряд

конденсатора

Переменный ток:
Емкостное сопротивление


[Ом]

f – частота тока [Гц]
С – емкость конденсатора [Ф]


Конденсатор в электрической цепиПостоянный ток:Тока не будет!!!Будет происходить заряд и разряд конденсатораПеременный ток:Емкостное сопротивление
