Презентация, доклад по дисциплине Электротехника - Постоянный электрический ток
Содержание
- 1. Презентация по дисциплине Электротехника - Постоянный электрический ток
- 2. Электрический ток - это упорядоченное (направленное) движение заряженных частиц под действием электрического поля.

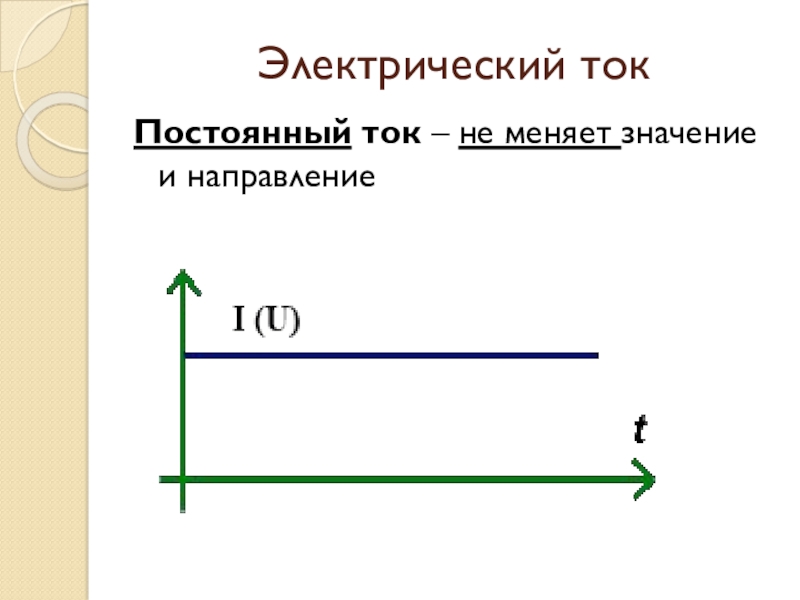

- 3. Электрический токПостоянный ток – не меняет значение и направление
- 4. Электрический токПеременный ток –меняет значение и направление

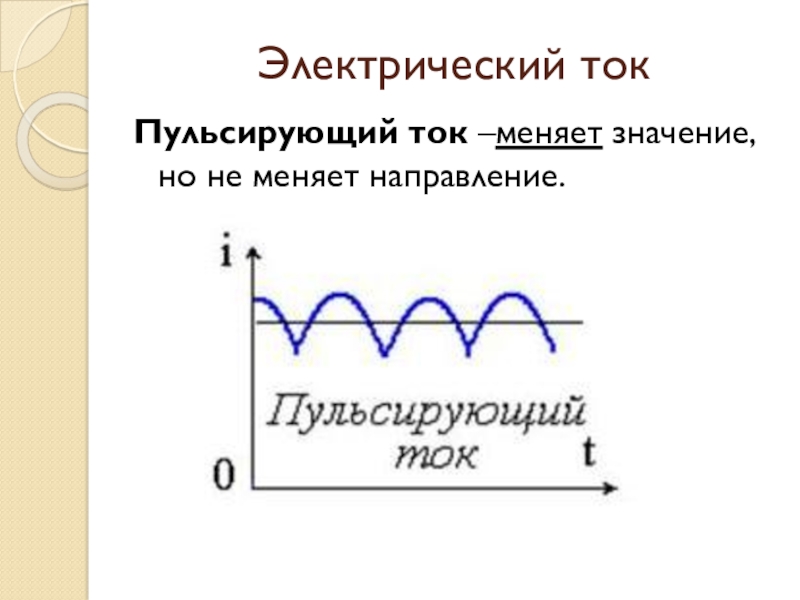

- 5. Электрический токПульсирующий ток –меняет значение, но не меняет направление.
- 6. Электропроводность веществПроводникиимеют свободные заряды1-го рода
- 7. Основные параметры электрического токаСила тока – заряд,

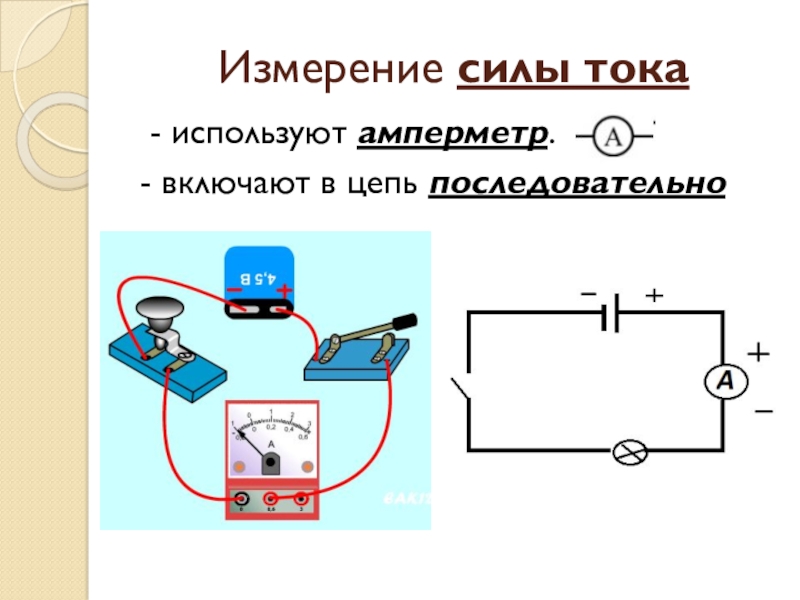

- 8. Измерение силы тока - используют амперметр.- включают в цепь последовательно
- 9. Задача: Через поперечное сечение проводника за 0,5
- 10. Основные параметры электрического тока2. Электрическое сопротивление– свойство
- 11. Электрическое сопротивлениеСопротивление потребителейРезисторы (постоянное сопротивление)
- 12. Электрическое сопротивлениеРеостат (переменное сопротивление)Реостат в эл. цепи:последовательно
- 13. Электрическое сопротивлениеДля измерения сопротивления используют омметры.Омметр не
- 14. Проводимость – величина, обратная сопротивлению
Электрический ток - это упорядоченное (направленное) движение заряженных частиц под действием электрического поля.

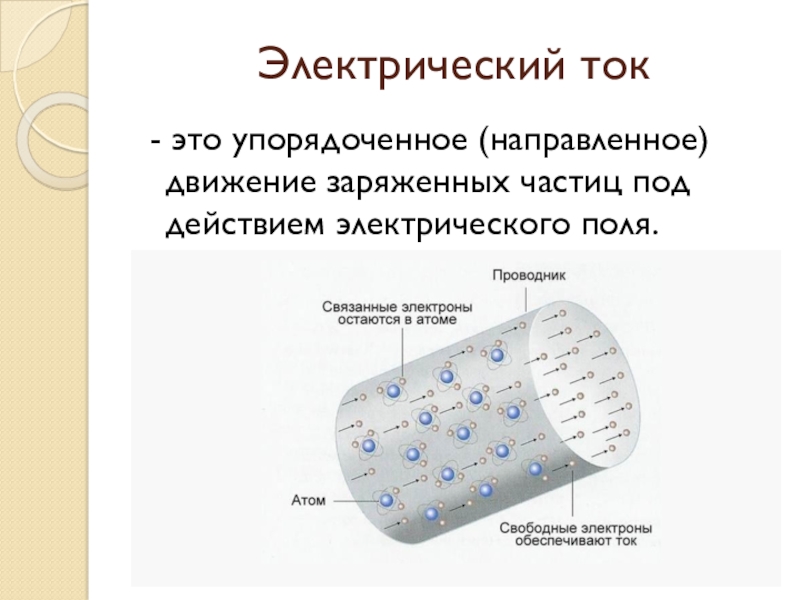

Слайд 2Электрический ток
- это упорядоченное (направленное) движение заряженных частиц под действием
электрического поля.
Слайд 6Электропроводность веществ
Проводники
имеют свободные заряды
1-го рода 2-го
рода
-электронная - ионная
проводимость проводимость
Пр. металлы Пр. растворы,
газы
-электронная - ионная
проводимость проводимость
Пр. металлы Пр. растворы,
газы
Диэлектрики
нет свободных зарядов
Пр. стекло, дерево, воздух и т.д.
Изготавливают изоляторы

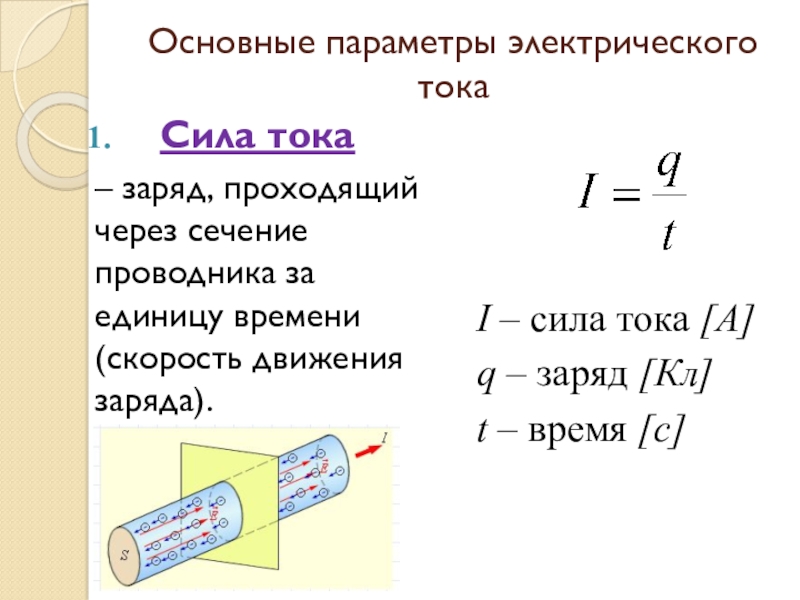

Слайд 7Основные параметры электрического тока
Сила тока
– заряд, проходящий через сечение проводника
за единицу времени (скорость движения заряда).
I – сила тока [А]
q – заряд [Кл]
t – время [с]
Слайд 9Задача: Через поперечное сечение проводника за 0,5 ч проходит заряд 2700
Кл. Определить ток в цепи
Дано: Си: Решение:
t = 0.5 ч 1800 с
q = 2700 Кл
I = ?
Ответ: 1,5 А

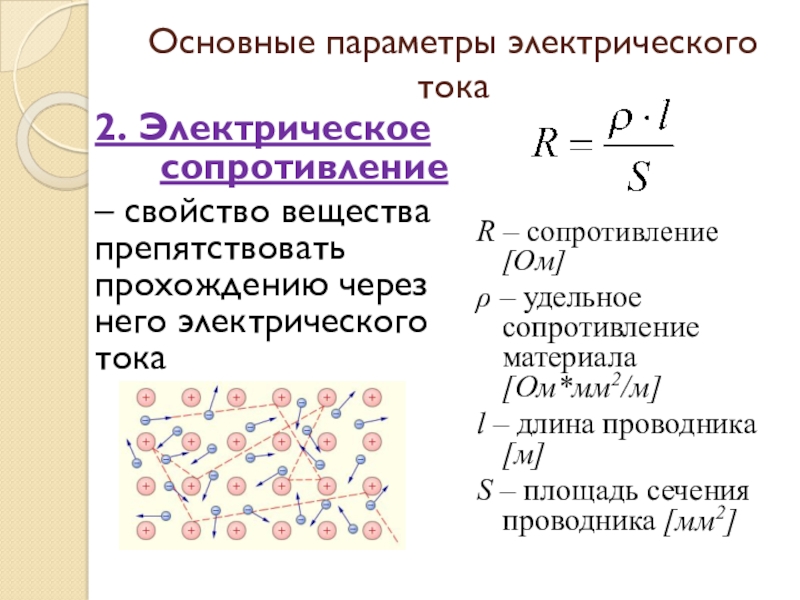

Слайд 10Основные параметры электрического тока
2. Электрическое сопротивление
– свойство вещества препятствовать прохождению через
него электрического тока
R – сопротивление [Ом]
ρ – удельное сопротивление материала [Ом*мм2/м]
l – длина проводника [м]
S – площадь сечения проводника [мм2]
![Основные параметры электрического тока2. Электрическое сопротивление– свойство вещества препятствовать прохождению через него электрического токаR – сопротивление [Ом]ρ](/img/thumbs/8b3c54df32d66c1c63c187dceae96712-800x.jpg "Презентация по дисциплине Электротехника - Постоянный электрический ток Основные параметры электрического тока2. Электрическое сопротивление– свойство вещества препятствовать прохождению через")
Слайд 12Электрическое сопротивление
Реостат (переменное сопротивление)
Реостат в эл. цепи:
последовательно – для регулирования силы
тока;
параллельно – для регулирования напряжения (потенциометр)
параллельно – для регулирования напряжения (потенциометр)

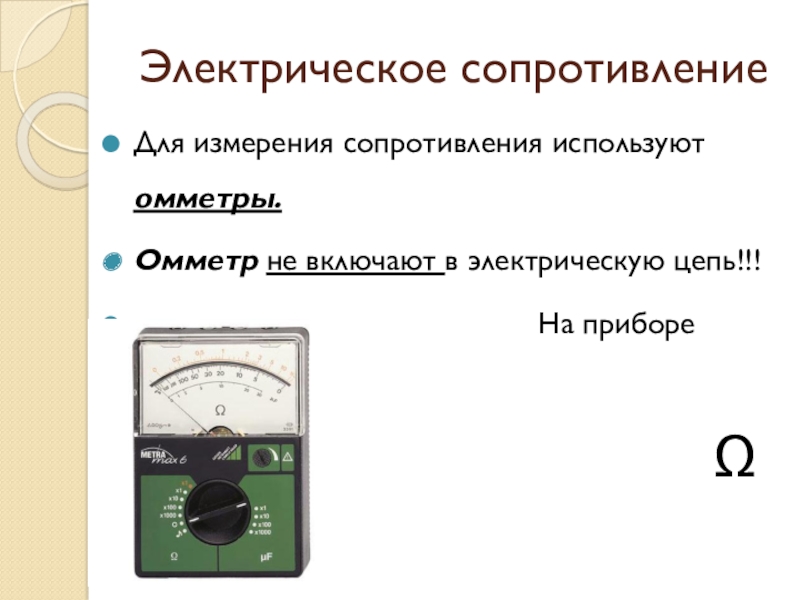

Слайд 13Электрическое сопротивление
Для измерения сопротивления используют омметры.
Омметр не включают в электрическую цепь!!!
На приборе указано
Ω
Ω

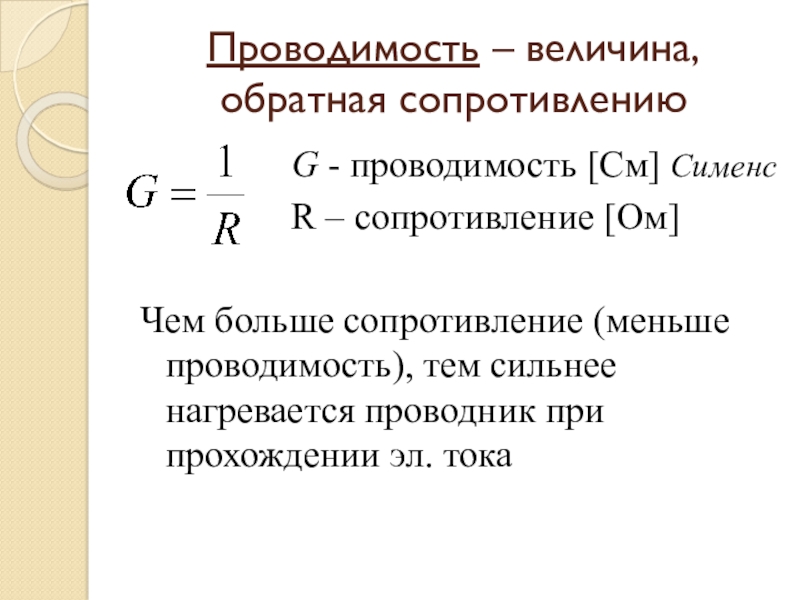

Слайд 14Проводимость – величина, обратная сопротивлению
G - проводимость [См] Сименс
R – сопротивление [Ом]
Чем больше сопротивление (меньше проводимость), тем сильнее нагревается проводник при прохождении эл. тока
R – сопротивление [Ом]
Чем больше сопротивление (меньше проводимость), тем сильнее нагревается проводник при прохождении эл. тока
