Презентация, доклад по дисциплине Электротехника - Машины постоянного тока (устройство и принцип действия)
Содержание
- 1. Презентация по дисциплине Электротехника - Машины постоянного тока (устройство и принцип действия)
- 2. Электрические машины постоянного токаГенераторы преобразуют механическую энергию
- 3. Машины постоянного токаЛюбая машина постоянного тока может
- 4. Принцип действия генератора постоянного токаПростейшим генератором является
- 5. Принцип действия генератора постоянного токаПри вращении витка
- 6. Принцип действия двигателя постоянного токаПростейший электродвигатель –виток
- 7. Принцип действия двигателя постоянного токаЕсли подключить виток
- 8. Устройство машин постоянного тока1 – корпус (станина)2
- 9. Устройство машин постоянного токаЭта э. д. с.
- 10. Устройство машин постоянного токаДля преобразования переменного тока в постоянный применяют коллектор.
- 11. Устройство машин постоянного токаПринцип его действия состоит
- 12. Устройство машин постоянного токаПри вращении витка коллекторные
- 13. Устройство машин постоянного тока
- 14. Устройство машин постоянного токаНапряжение и ток при
- 15. Устройство машин постоянного токаДля сглаживания пульсации в
- 16. Устройство машин постоянного токаДля лучшего использования обмотки
- 17. Устройство машин постоянного токаСердечник якоря набирается из
- 18. Обмотка якоряПетлевая - концы каждой секции присоединены
- 19. Обмотка якоряПетлевая - все секции укладываются в
Электрические машины постоянного токаГенераторы преобразуют механическую энергию в электрическую;для работы генератора, его ротор (вал) надо вращать каким-либо двигателем;Двигателипреобразуют электрическую энергию в механическую;для работы двигателя его подключают к источнику энергии
Слайд 2Электрические машины постоянного тока
Генераторы
преобразуют механическую энергию в электрическую;
для работы генератора,
его ротор (вал) надо вращать каким-либо двигателем;
Двигатели
преобразуют электрическую энергию в механическую;
для работы двигателя его подключают к источнику энергии
Слайд 3Машины постоянного тока
Любая машина постоянного тока может работать как в режиме
генератора, так и в режиме двигателя

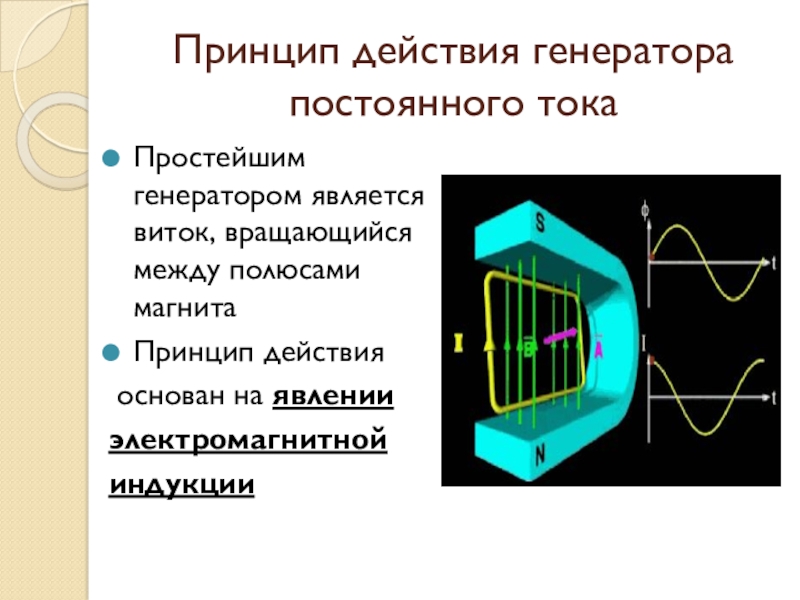

Слайд 4Принцип действия генератора постоянного тока
Простейшим генератором является виток, вращающийся между полюсами
магнита
Принцип действия
основан на явлении
электромагнитной
индукции
Принцип действия
основан на явлении
электромагнитной
индукции
Слайд 5Принцип действия генератора постоянного тока
При вращении витка с некоторой частотой его
стороны пересекают магнитный поток Ф и в каждом проводнике индуцируется э. д. с. Е

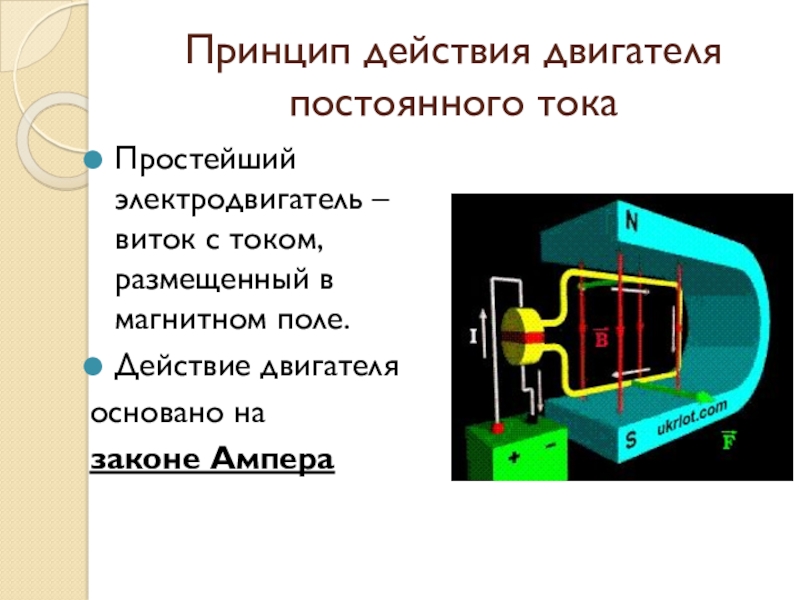

Слайд 6Принцип действия двигателя постоянного тока
Простейший электродвигатель –виток с током, размещенный в
магнитном поле.
Действие двигателя
основано на
законе Ампера
Действие двигателя
основано на
законе Ампера
Слайд 7Принцип действия двигателя постоянного тока
Если подключить виток к источнику электрической энергии,
то по каждому его проводнику начнет проходить электрический ток.
Этот ток, взаимодействуя с магнитным полем полюсов, создает электромагнитные силы F.
Этот ток, взаимодействуя с магнитным полем полюсов, создает электромагнитные силы F.
Слайд 8Устройство машин постоянного тока
1 – корпус (станина)
2 – статор (индуктор)
На явно
выраженных полюсах статора (главные полюса) расположена обмотка возбуждения, по которой проходит постоянный ток Iв
3 – ротор (якорь)
4 - обмотка якоря, в которой при вращении ротора индуцируется э. д. с.
3 – ротор (якорь)
4 - обмотка якоря, в которой при вращении ротора индуцируется э. д. с.

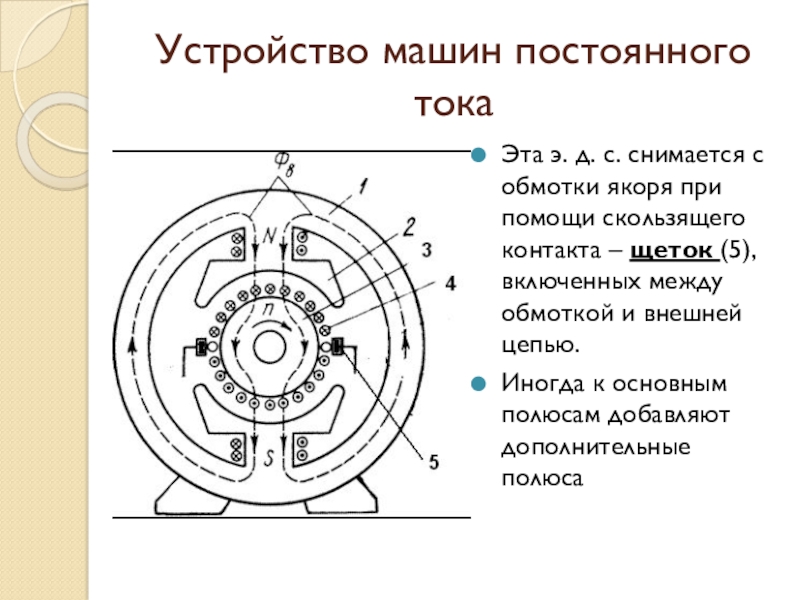

Слайд 9Устройство машин постоянного тока
Эта э. д. с. снимается с обмотки якоря
при помощи скользящего контакта – щеток (5), включенных между обмоткой и внешней цепью.
Иногда к основным полюсам добавляют дополнительные полюса
Иногда к основным полюсам добавляют дополнительные полюса

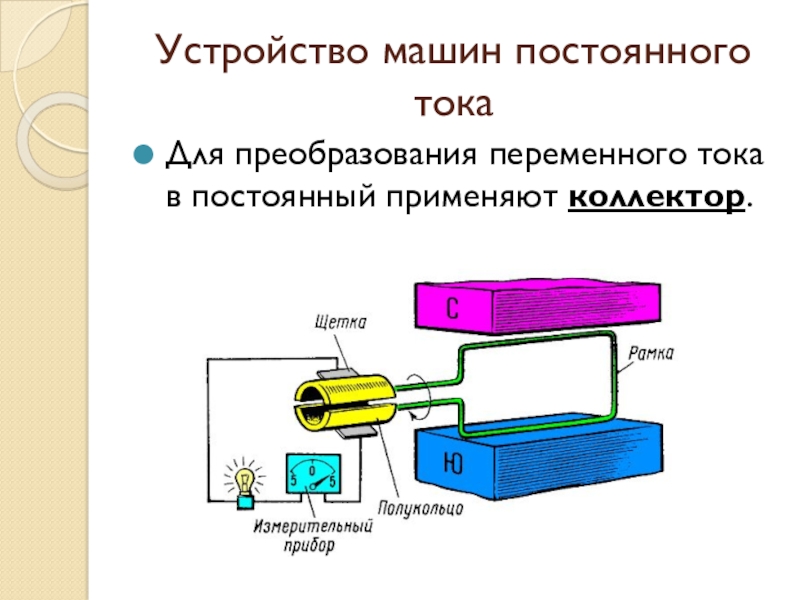

Слайд 10Устройство машин постоянного тока
Для преобразования переменного тока в постоянный применяют коллектор.

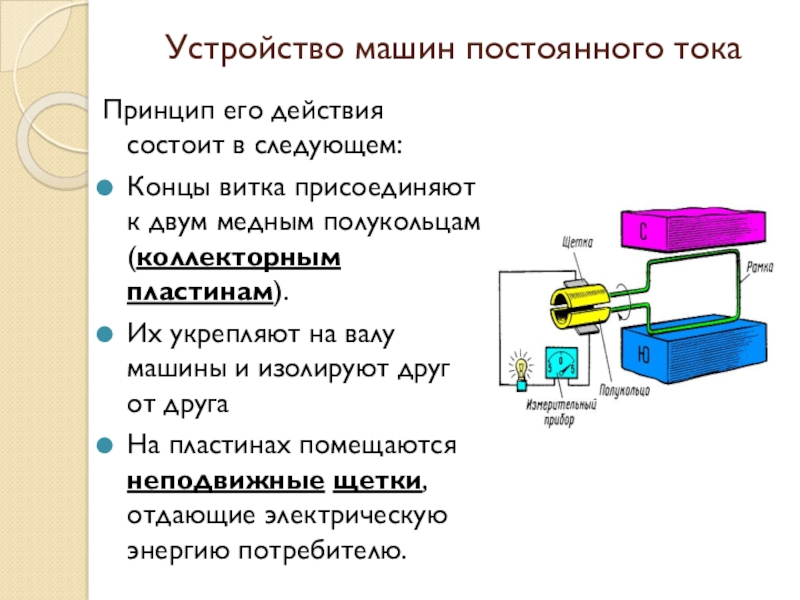

Слайд 11Устройство машин постоянного тока
Принцип его действия состоит в следующем:
Концы витка
присоединяют к двум медным полукольцам (коллекторным пластинам).
Их укрепляют на валу машины и изолируют друг от друга
На пластинах помещаются неподвижные щетки, отдающие электрическую энергию потребителю.
Их укрепляют на валу машины и изолируют друг от друга
На пластинах помещаются неподвижные щетки, отдающие электрическую энергию потребителю.

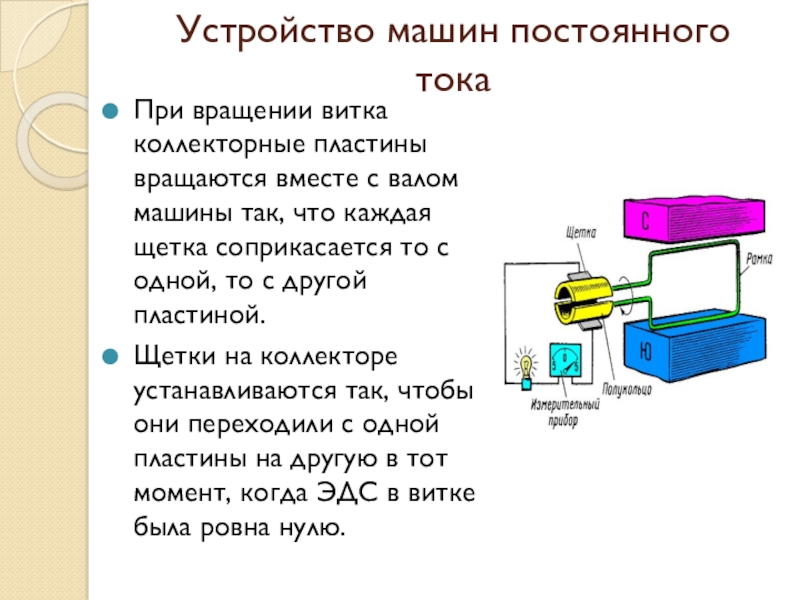

Слайд 12Устройство машин постоянного тока
При вращении витка коллекторные пластины вращаются вместе с
валом машины так, что каждая щетка соприкасается то с одной, то с другой пластиной.
Щетки на коллекторе устанавливаются так, чтобы они переходили с одной пластины на другую в тот момент, когда ЭДС в витке была ровна нулю.
Щетки на коллекторе устанавливаются так, чтобы они переходили с одной пластины на другую в тот момент, когда ЭДС в витке была ровна нулю.
Слайд 14Устройство машин постоянного тока
Напряжение и ток при этом получаются постоянными по
направлению, но переменными по значению.
Такой ток и напряжение называют
пульсирующими.
Такой ток и напряжение называют
пульсирующими.

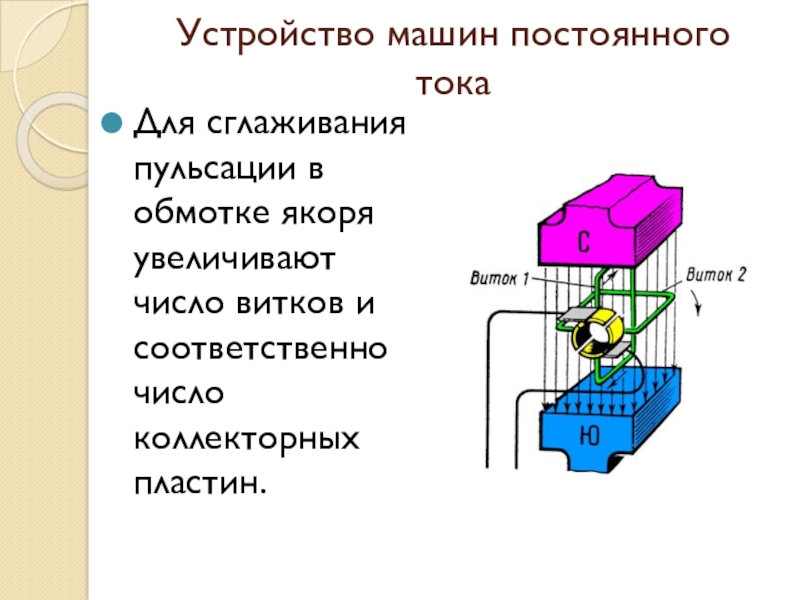

Слайд 15Устройство машин постоянного тока
Для сглаживания пульсации в обмотке якоря увеличивают число
витков и соответственно число коллекторных пластин.

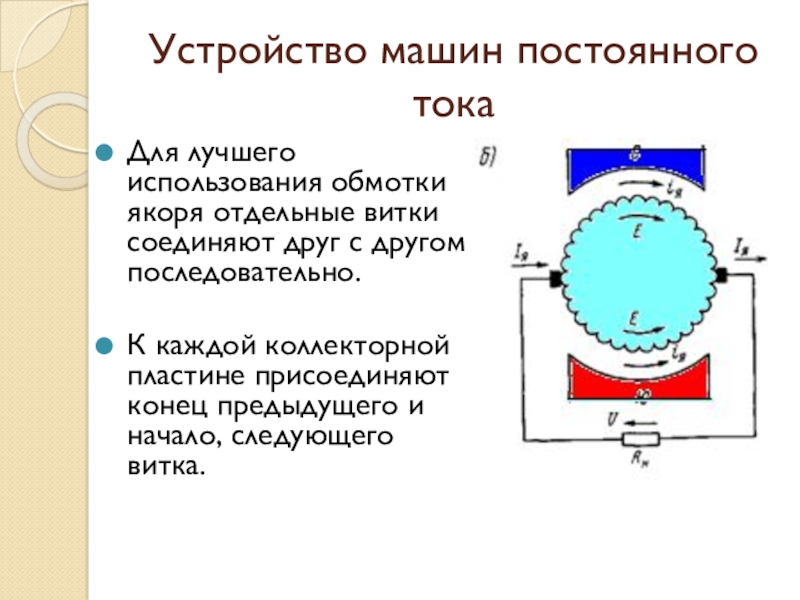

Слайд 16Устройство машин постоянного тока
Для лучшего использования обмотки якоря отдельные витки соединяют
друг с другом последовательно.
К каждой коллекторной пластине присоединяют конец предыдущего и начало, следующего витка.
К каждой коллекторной пластине присоединяют конец предыдущего и начало, следующего витка.

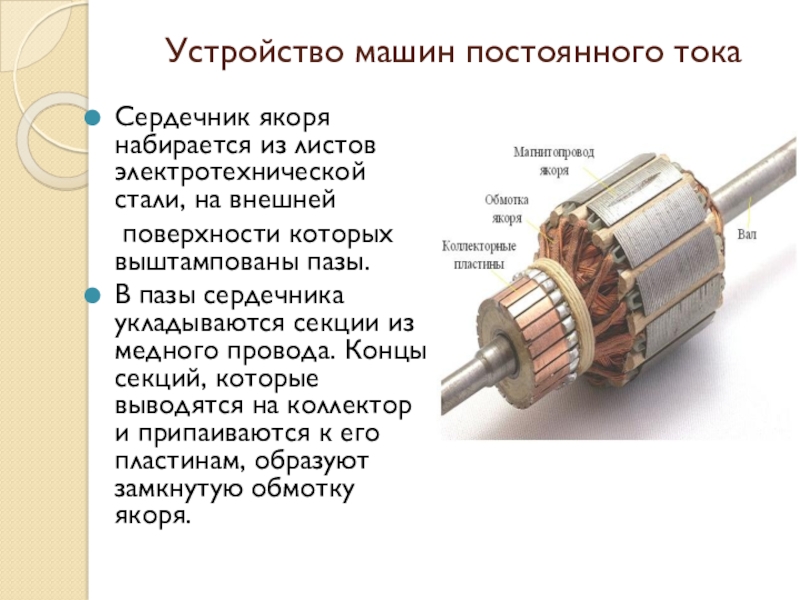

Слайд 17Устройство машин постоянного тока
Сердечник якоря набирается из листов электротехнической стали, на
внешней
поверхности которых выштампованы пазы.
В пазы сердечника укладываются секции из медного провода. Концы секций, которые выводятся на коллектор и припаиваются к его пластинам, образуют замкнутую обмотку якоря.
поверхности которых выштампованы пазы.
В пазы сердечника укладываются секции из медного провода. Концы секций, которые выводятся на коллектор и припаиваются к его пластинам, образуют замкнутую обмотку якоря.

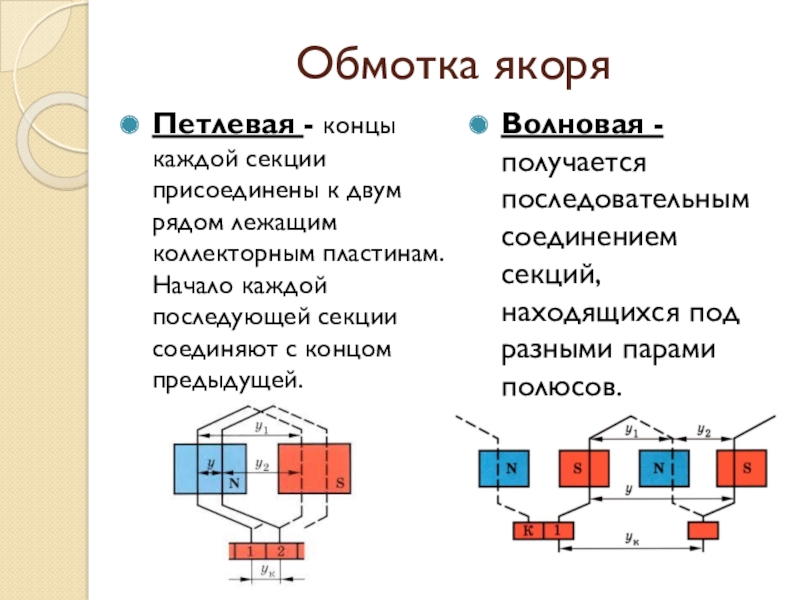

Слайд 18Обмотка якоря
Петлевая - концы каждой секции присоединены к двум рядом лежащим
коллекторным пластинам. Начало каждой последующей секции соединяют с концом предыдущей.
Волновая - получается последовательным соединением секций, находящихся под разными парами полюсов.

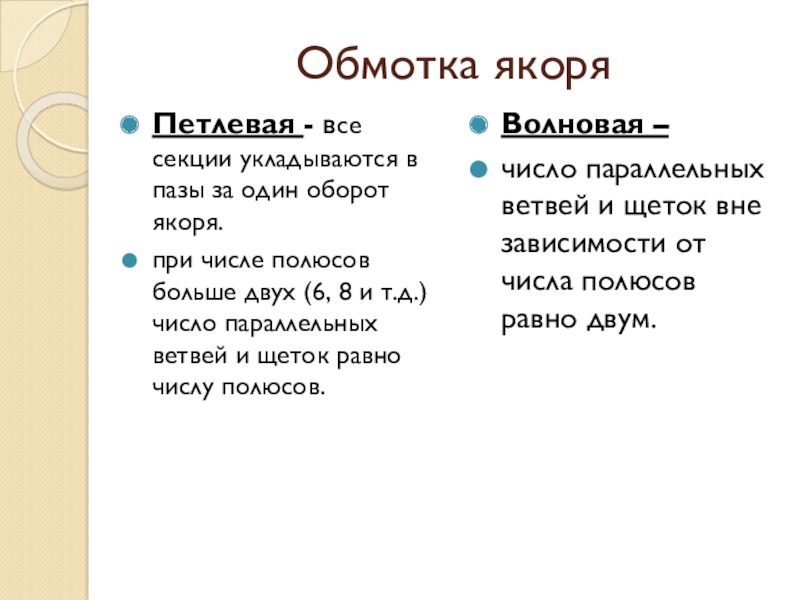

Слайд 19Обмотка якоря
Петлевая - все секции укладываются в пазы за один оборот
якоря.
при числе полюсов больше двух (6, 8 и т.д.) число параллельных ветвей и щеток равно числу полюсов.
при числе полюсов больше двух (6, 8 и т.д.) число параллельных ветвей и щеток равно числу полюсов.
Волновая –
число параллельных ветвей и щеток вне зависимости от числа полюсов равно двум.
