Презентация, доклад по дисциплине Электротехника - Магнитное поле проводника с током

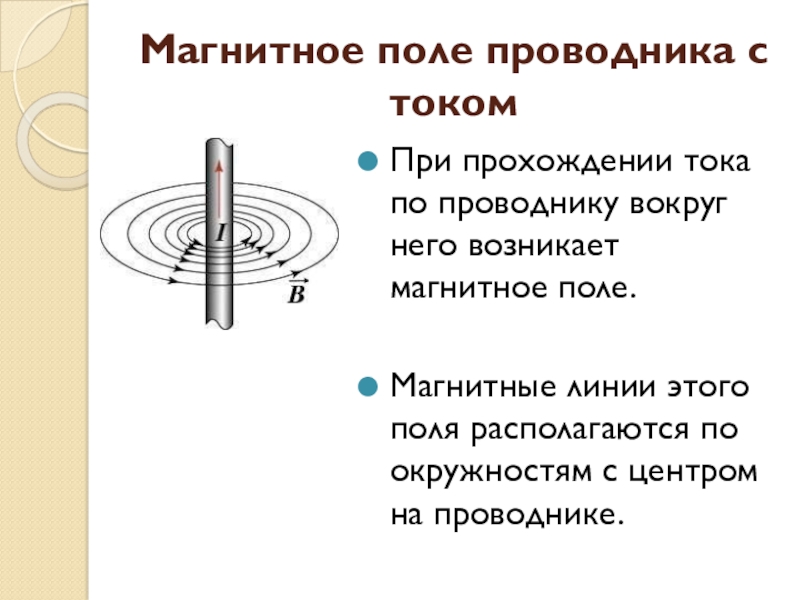

возникает магнитное поле.

Магнитные линии этого поля располагаются по окружностям с центром на проводнике.

с направлением тока

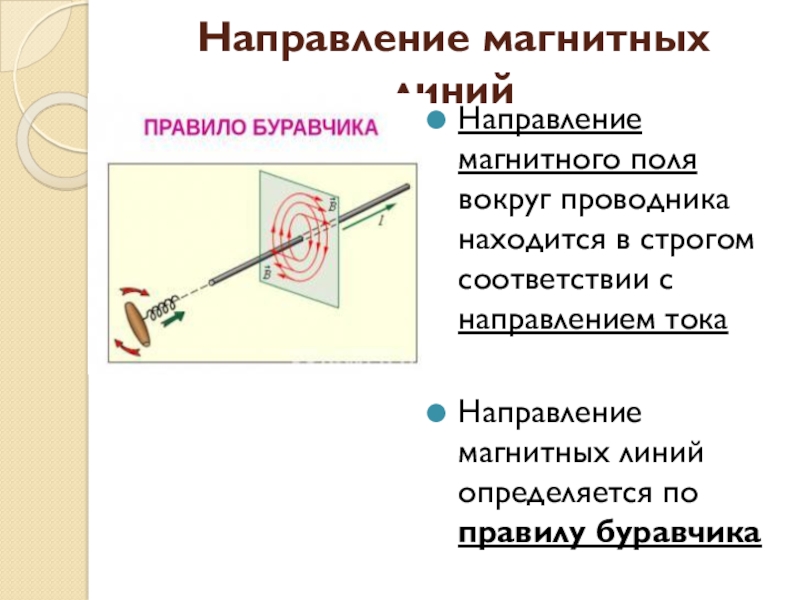

Направление магнитных линий определяется по правилу буравчика

линии располагаются реже

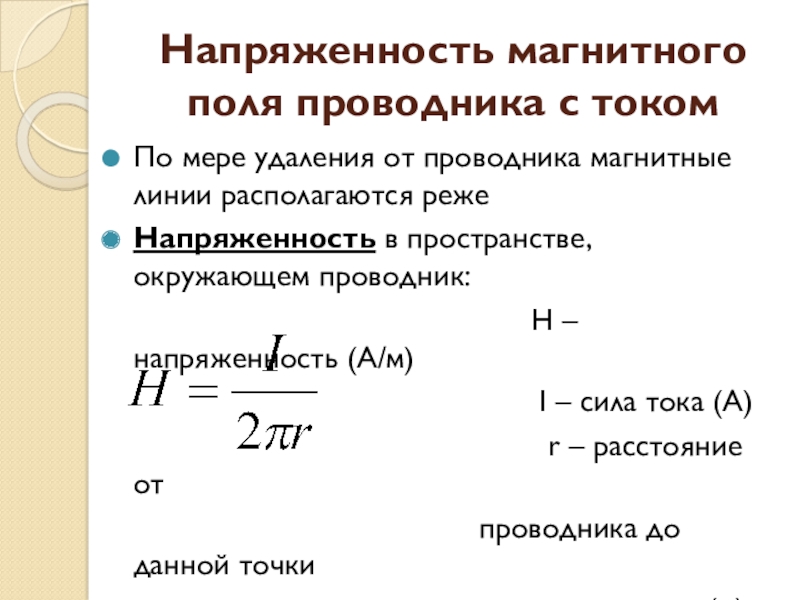

Напряженность в пространстве, окружающем проводник:
Н – напряженность (А/м)
I – сила тока (А)
r – расстояние от
проводника до данной точки
пространства (м)

магнитного поля направлены по часовой стрелке

Ток направлен «к нам»
Линии магнитного поля направлены против часовой стрелки

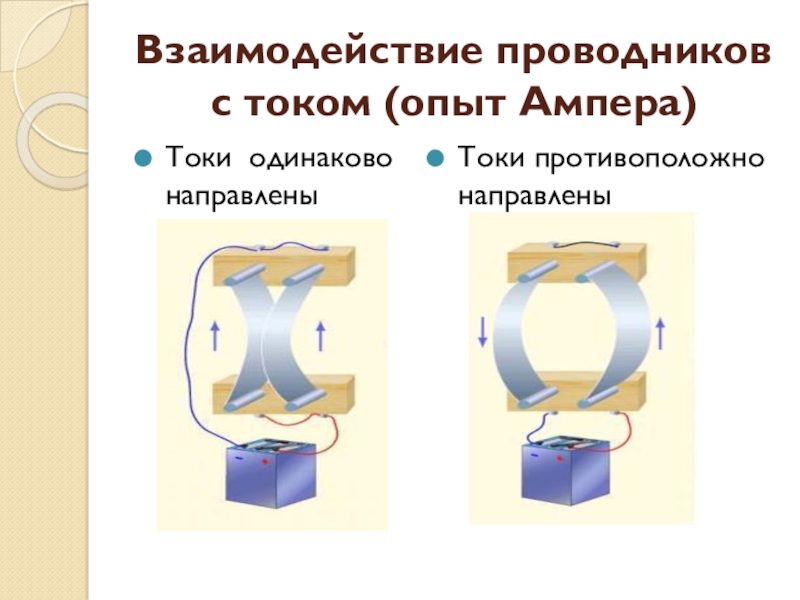

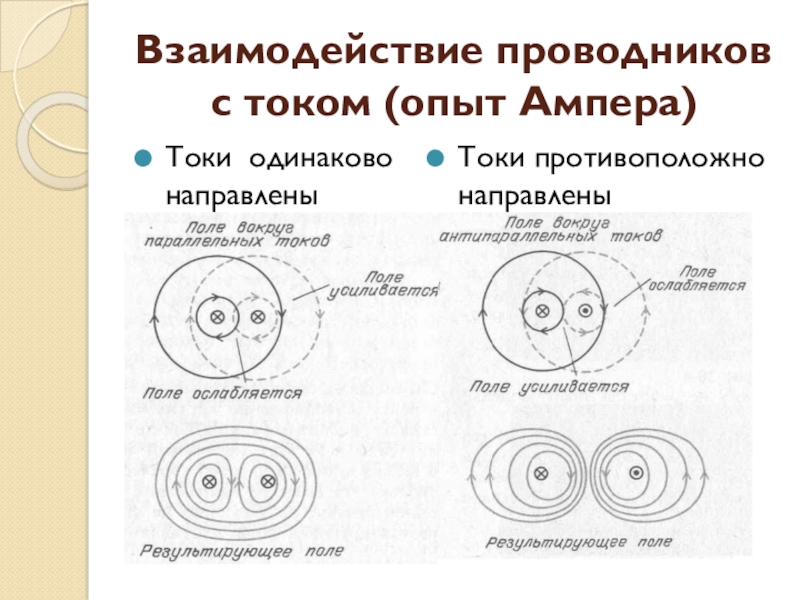

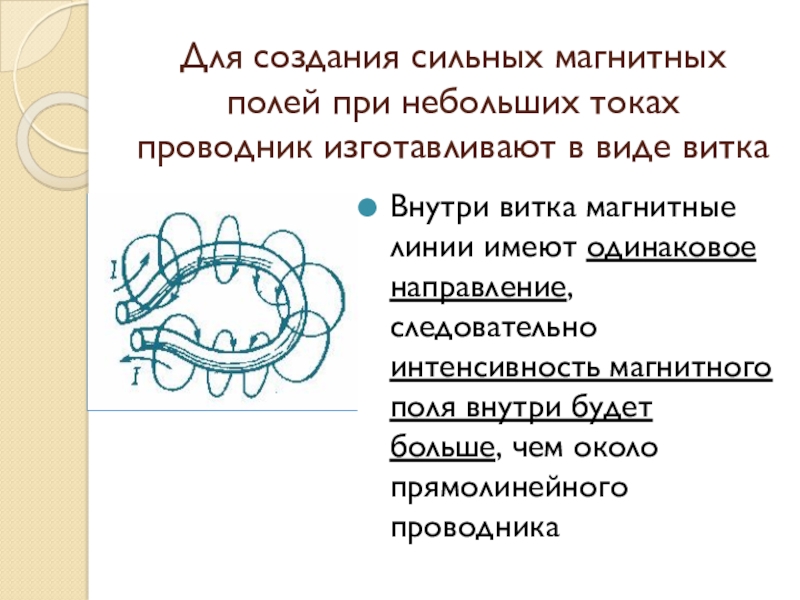

виде витка

Внутри витка магнитные линии имеют одинаковое направление, следовательно интенсивность магнитного поля внутри будет больше, чем около прямолинейного проводника

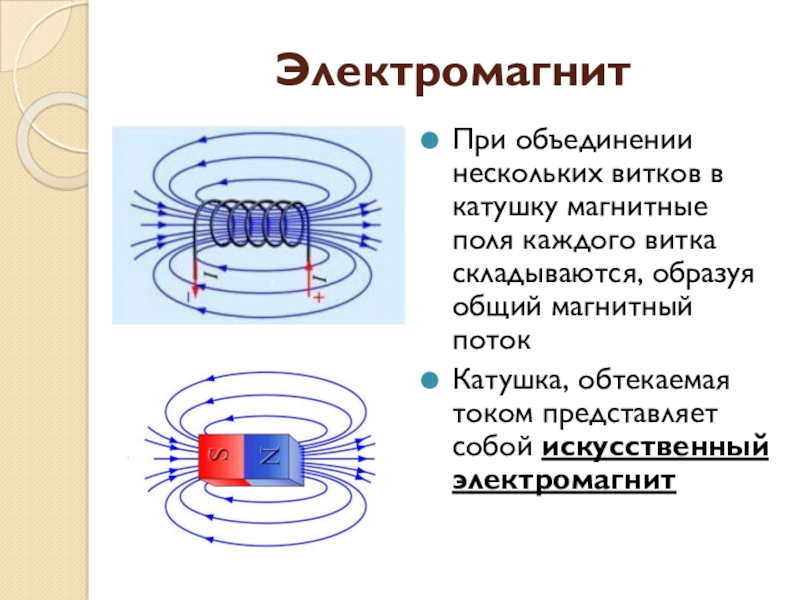

образуя общий магнитный поток
Катушка, обтекаемая током представляет собой искусственный электромагнит

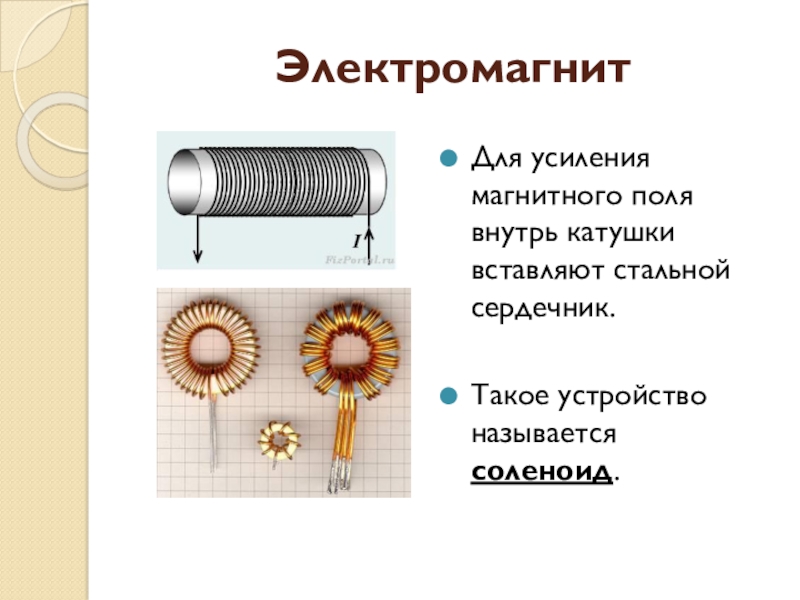

соленоид.

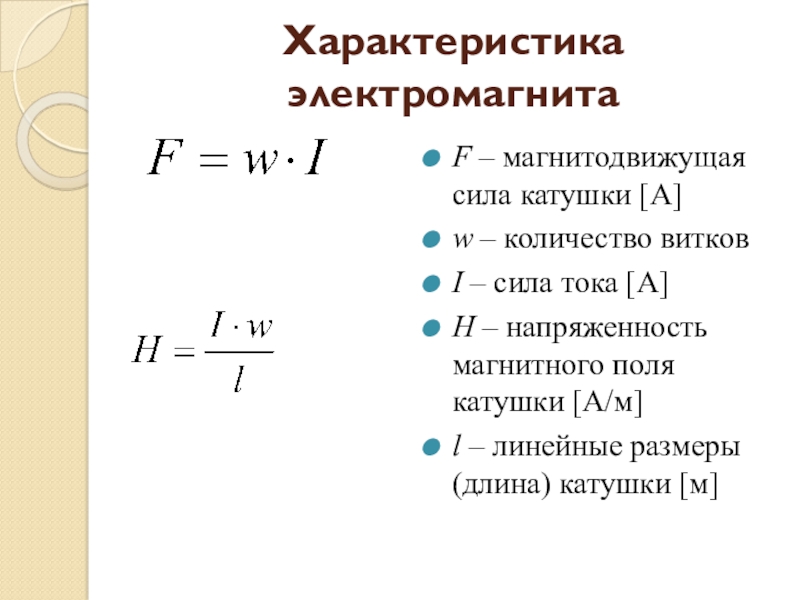

F – магнитодвижущая сила катушки [А]
w – количество витков
I – сила тока [А]
Н – напряженность магнитного поля катушки [А/м]
l – линейные размеры (длина) катушки [м]

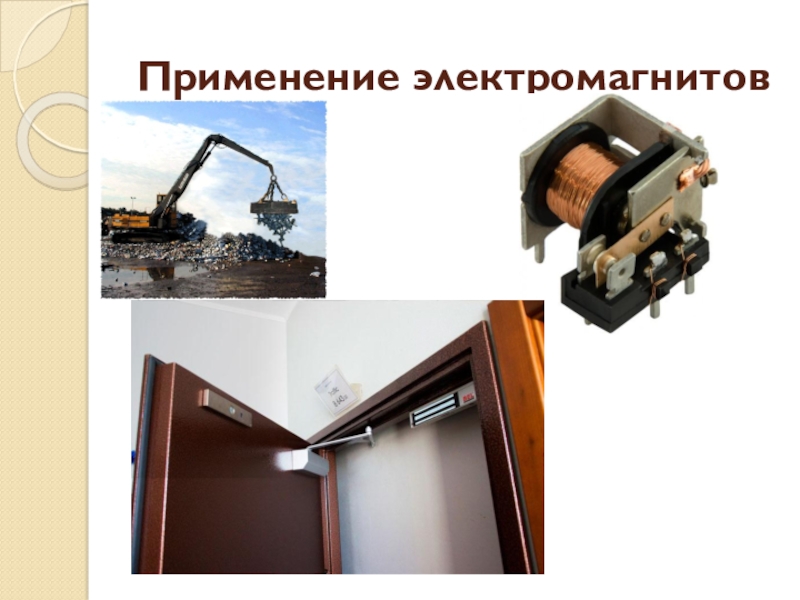

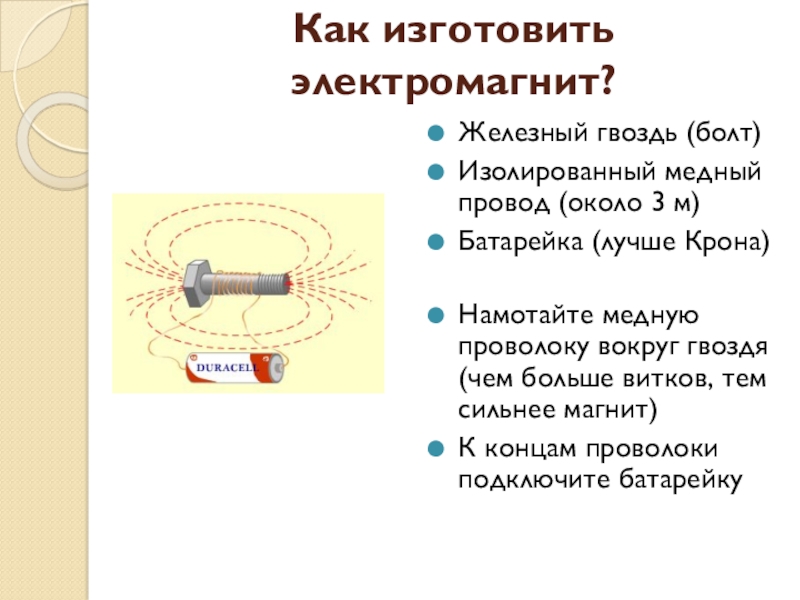

Крона)

Намотайте медную проволоку вокруг гвоздя (чем больше витков, тем сильнее магнит)
К концам проволоки подключите батарейку
