Презентация, доклад по дисциплине Электротехника - Электромагнитная индукция

в замкнутом проводнике при изменении магнитного поля возникает электрический ток

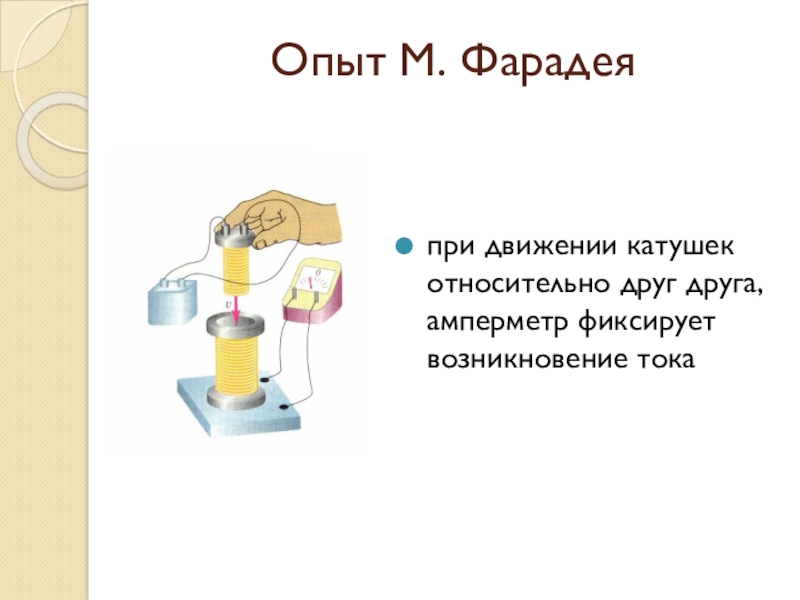

тока

в этом проводнике возникает индукционный (появляющийся) ток, существующий в течение всего процесса изменения потока
Появление тока свидетельствует о возникновении ЭДС индукции

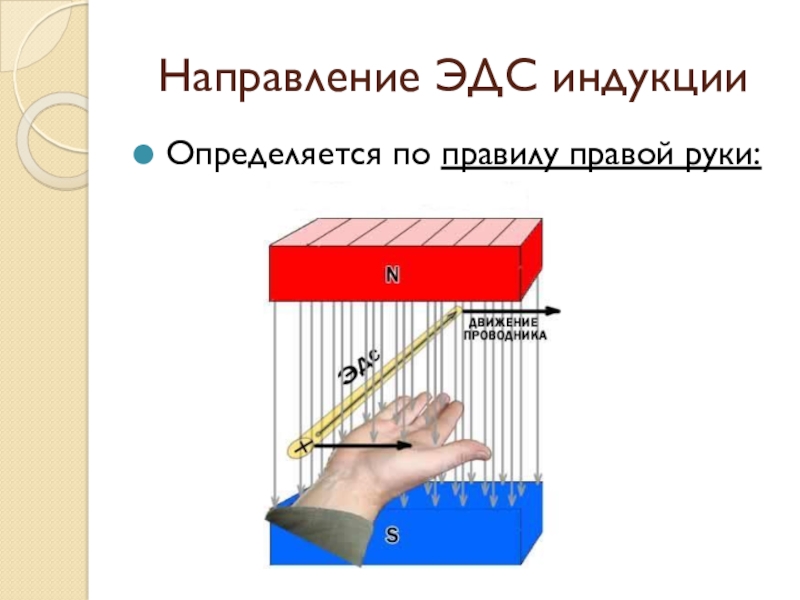

на движущиеся вместе с ним электроны действуют электромагнитные силы. Под действием этих сил электроны начинают двигаться вдоль проводника, в результате чего на его концах возникнут разные по знаку заряды.

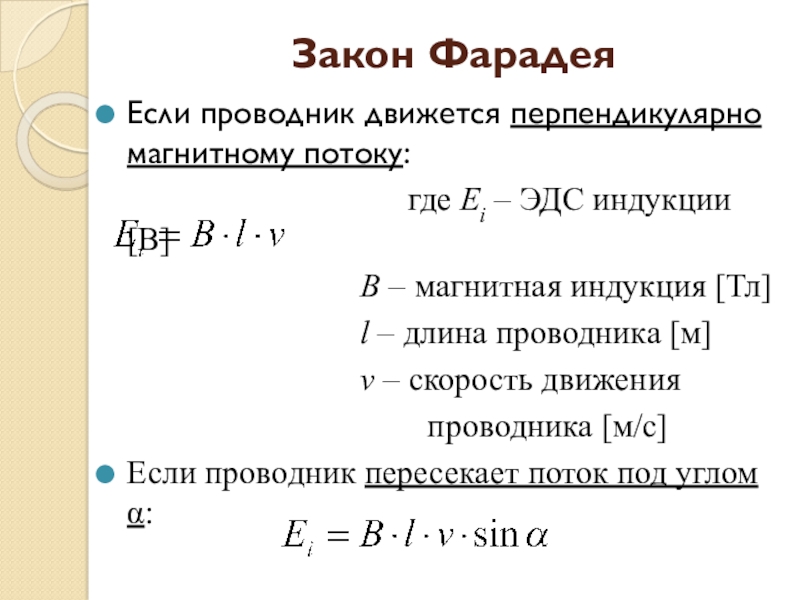

где Ei – ЭДС индукции [В]
В – магнитная индукция [Тл]
l – длина проводника [м]
v – скорость движения
проводника [м/с]
Если проводник пересекает поток под углом α:

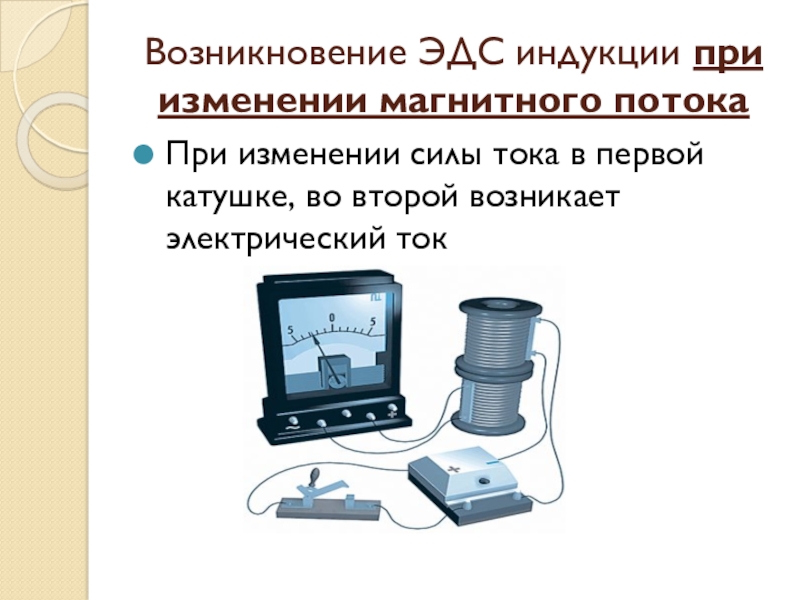

первой катушке, во второй возникает электрический ток

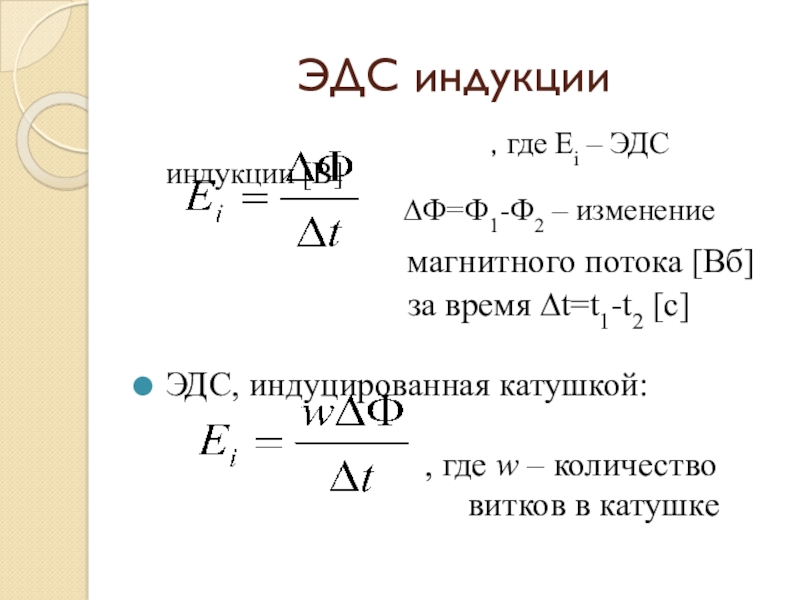

, где Ei – ЭДС индукции [В]
∆Ф=Ф1-Ф2 – изменение
магнитного потока [Вб]
за время ∆t=t1-t2 [с]

ЭДС, индуцированная катушкой:

, где w – количество
витков в катушке

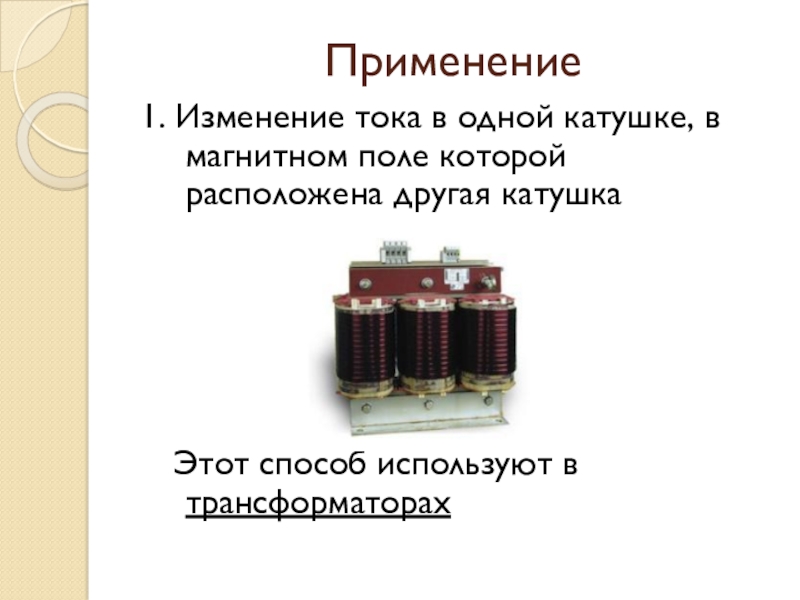

другая катушка





Этот способ используют в трансформаторах

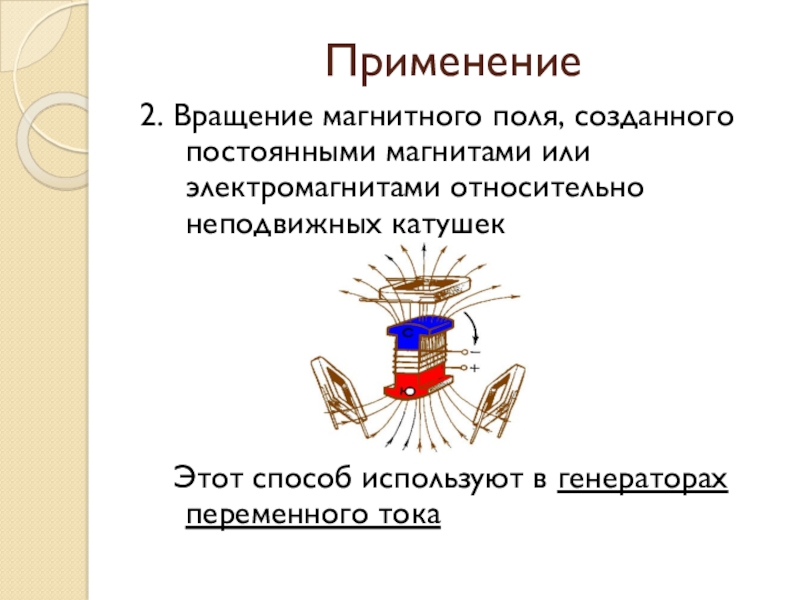

катушек





Этот способ используют в генераторах переменного тока

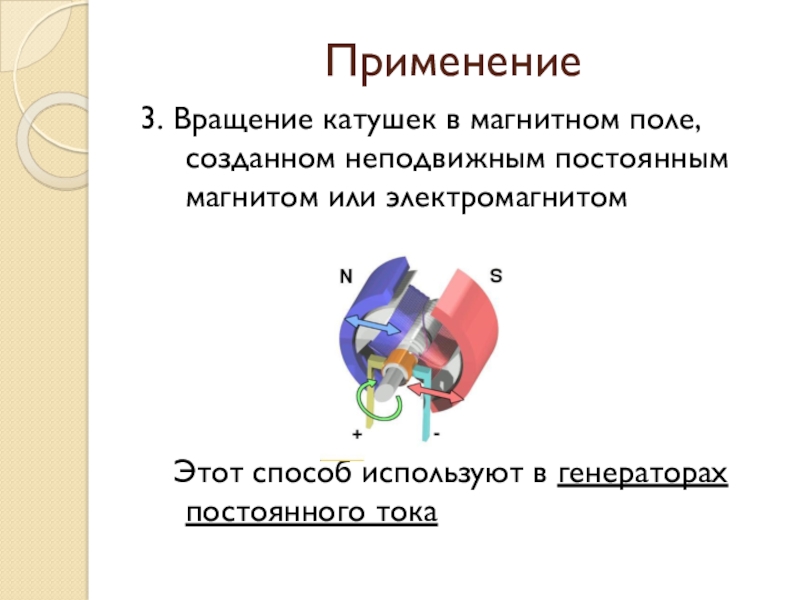

электромагнитом





Этот способ используют в генераторах постоянного тока
