Презентация, доклад по дисциплине Электротехника - Диоды

Презентация по дисциплине Электротехника - Диоды, предмет презентации: Физика. Этот материал в формате pptx (PowerPoint) содержит 15 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

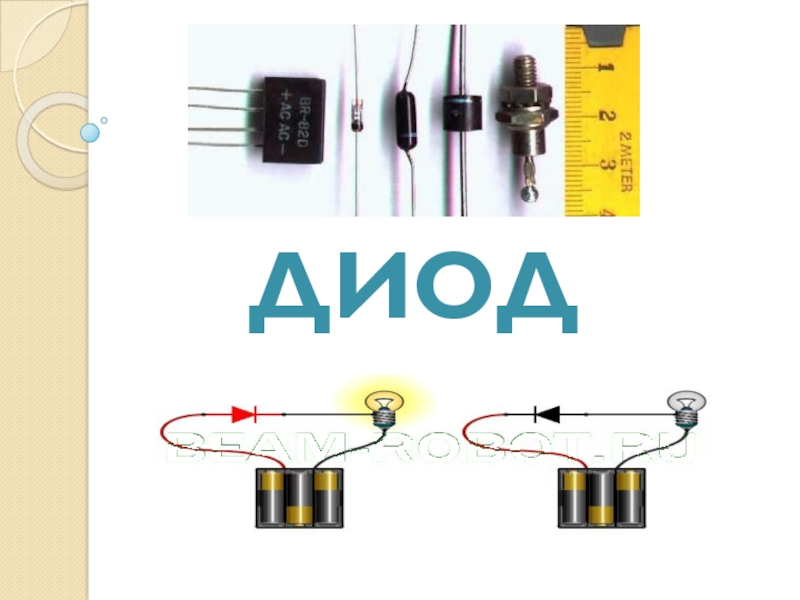

Слайд 1
Диод
Текст слайда:

Диод


Слайд 2
Диод- полупроводниковые приборы, которые содержат один p-n-переход .
Текст слайда:

Диод-
полупроводниковые приборы,
которые содержат один p-n-переход .


Слайд 3
Диод имеет два контакта, которые называют анодом и катодом. При включении диода в электрическую цепь ток протекает от
Текст слайда:

Диод имеет два контакта, которые называют анодом и катодом. При включении диода в электрическую цепь ток протекает от анода к катоду. Умение проводить ток только в одном направлении- основное свойство диода.








Слайд 4

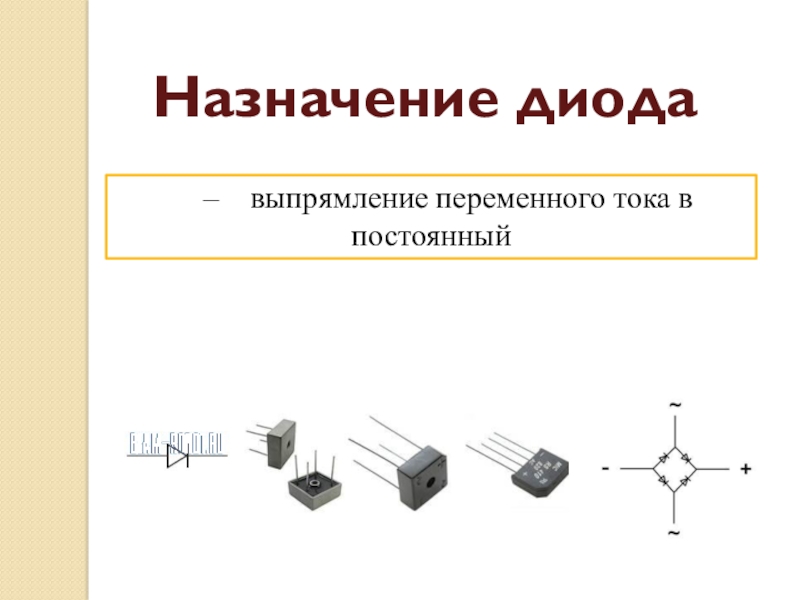

   –    выпрямление переменного тока в постоянный Назначение диода
Текст слайда:

   –    выпрямление переменного тока в постоянный

Назначение диода


Слайд 5
При подключении диода в цепь должна быть соблюдена правильная полярность. Чтобы было легко определить расположение катода и анода, на
Текст слайда:

При подключении диода в цепь должна быть соблюдена правильная полярность.

Чтобы было легко определить расположение катода и анода, на корпус или на один из выводов диода наносят специальные метки (чаще всего на сторону корпуса, соответствующую катоду, наносят кольцевую полоску)
Если маркировка диода отсутствует, то выводы полупроводниковых диодов можно определить с помощью измерительного прибора - диод пропускает ток только в одну сторону

Работа диода


Слайд 6

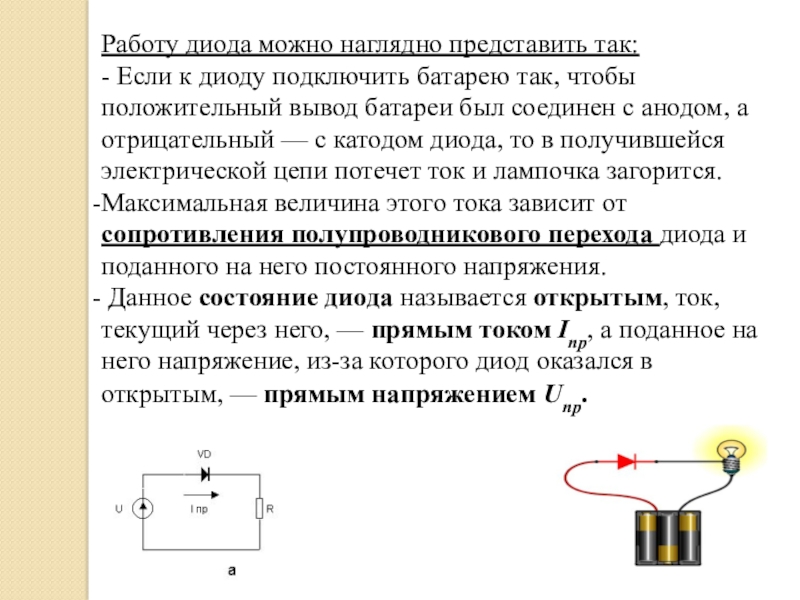

Работу диода можно наглядно представить так: - Если к диоду подключить батарею так, чтобы положительный вывод батареи
Текст слайда:

Работу диода можно наглядно представить так:
- Если к диоду подключить батарею так, чтобы положительный вывод батареи был соединен с анодом, а отрицательный — с катодом диода, то в получившейся электрической цепи потечет ток и лампочка загорится.
Максимальная величина этого тока зависит от сопротивления полупроводникового перехода диода и поданного на него постоянного напряжения.
Данное состояние диода называется открытым, ток, текущий через него, — прямым током Iпр, а поданное на него напряжение, из-за которого диод оказался в открытым, — прямым напряжением Uпр.


Слайд 7

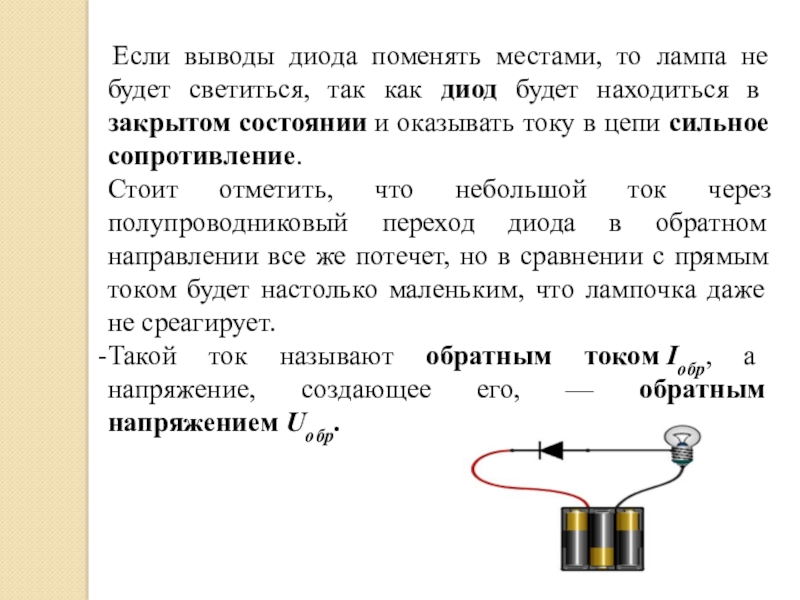

 Если выводы диода поменять местами, то лампа не будет светиться, так как диод будет находиться в закрытом
Текст слайда:

 Если выводы диода поменять местами, то лампа не будет светиться, так как диод будет находиться в закрытом состоянии и оказывать току в цепи сильное сопротивление.
Стоит отметить, что небольшой ток через полупроводниковый переход диода в обратном направлении все же потечет, но в сравнении с прямым током будет настолько маленьким, что лампочка даже не среагирует.
Такой ток называют обратным током Iобр, а напряжение, создающее его, — обратным напряжением Uобр.


Слайд 8

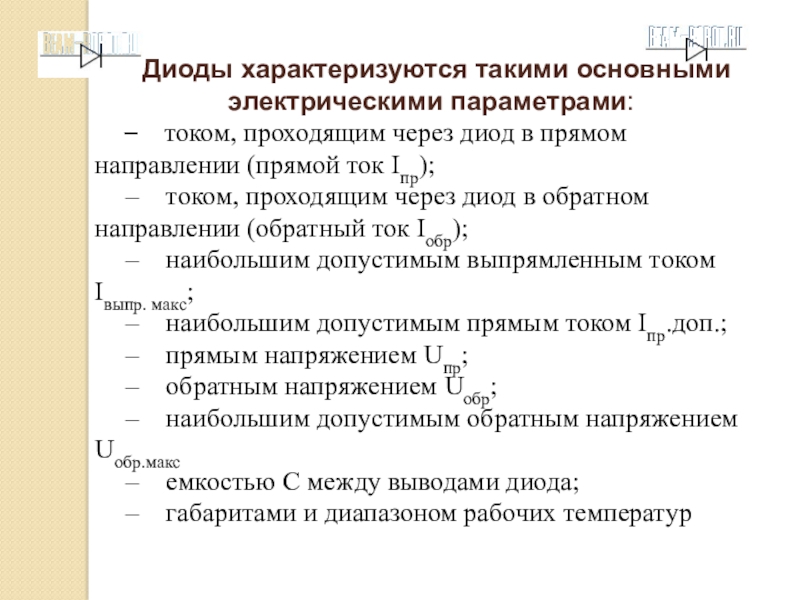

Диоды характеризуются такими основными электрическими параметрами:   –    током, проходящим через диод в прямом направлении (прямой ток Іпр);   –    током,
Текст слайда:

Диоды характеризуются такими основными электрическими параметрами:
   –    током, проходящим через диод в прямом направлении (прямой ток Іпр);
   –    током, проходящим через диод в обратном направлении (обратный ток Іобр);
   –    наибольшим допустимым выпрямленным током Iвыпр. макс;
   –    наибольшим допустимым прямым током Іпр.доп.;
   –    прямым напряжением Uпр;
   –    обратным напряжением Uобр;
   –    наибольшим допустимым обратным напряжением Uобр.макс
   –    емкостью С между выводами диода;
   –    габаритами и диапазоном рабочих температур


Слайд 9

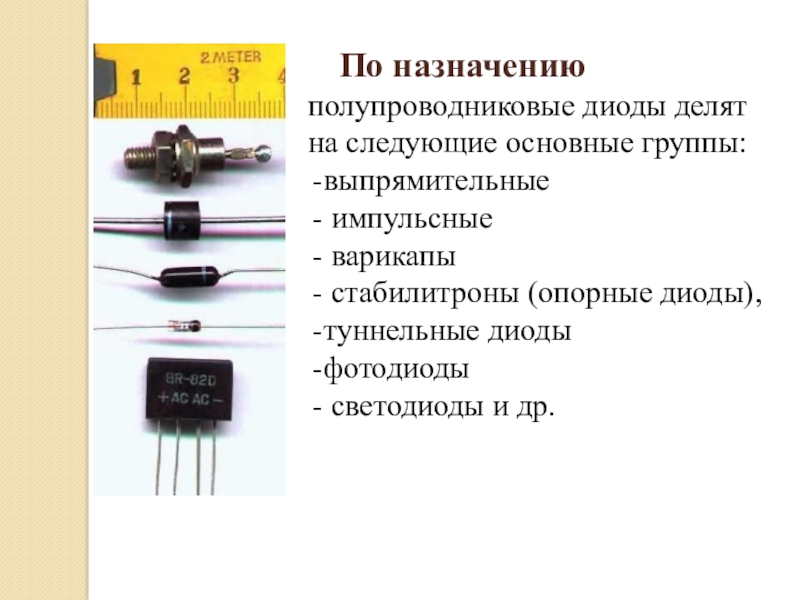

   По назначению полупроводниковые диоды делят на следующие основные группы: выпрямительные импульсные варикапы стабилитроны (опорные диоды), туннельные диодыфотодиоды
Текст слайда:

   По назначению полупроводниковые диоды делят на следующие основные группы:
выпрямительные
импульсные
варикапы
стабилитроны (опорные диоды),
туннельные диоды
фотодиоды
светодиоды и др.


Слайд 10

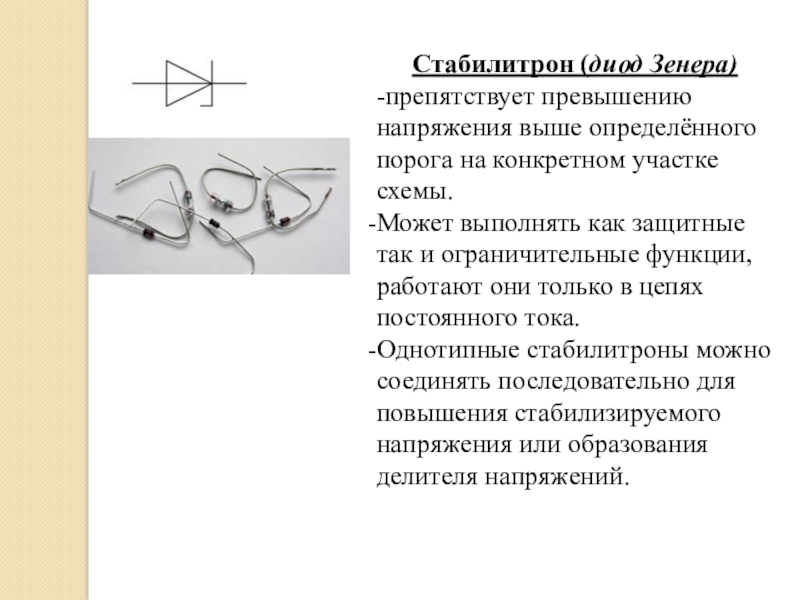

Стабилитрон (диод Зенера)-препятствует превышению напряжения выше определённого порога на конкретном участке схемы. Может выполнять как защитные так
Текст слайда:

Стабилитрон (диод Зенера)
-препятствует превышению напряжения выше определённого порога на конкретном участке схемы.
Может выполнять как защитные так и ограничительные функции, работают они только в цепях постоянного тока.
Однотипные стабилитроны можно соединять последовательно для повышения стабилизируемого напряжения или образования делителя напряжений.


Слайд 11
Варикап(по другому емкостной диод) меняет своё сопротивление в зависимости от поданного на него напряжения. Применяется как управляемый
Текст слайда:

Варикап
(по другому емкостной диод) меняет своё сопротивление в зависимости от поданного на него напряжения.

Применяется как управляемый конденсатор переменной емкости, например, для настройки высокочастотных колебательных контуров.

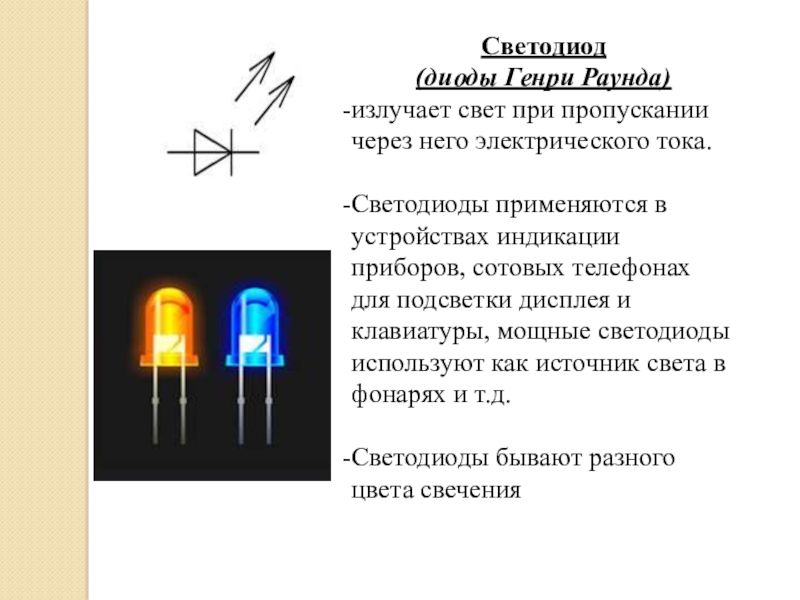

Слайд 12
Светодиод(диоды Генри Раунда)излучает свет при пропускании через него электрического тока. Светодиоды применяются в устройствах индикации приборов, сотовых
Текст слайда:

Светодиод
(диоды Генри Раунда)
излучает свет при пропускании через него электрического тока.

Светодиоды применяются в устройствах индикации приборов, сотовых телефонах для подсветки дисплея и клавиатуры, мощные светодиоды используют как источник света в фонарях и т.д.

Светодиоды бывают разного цвета свечения


Слайд 13

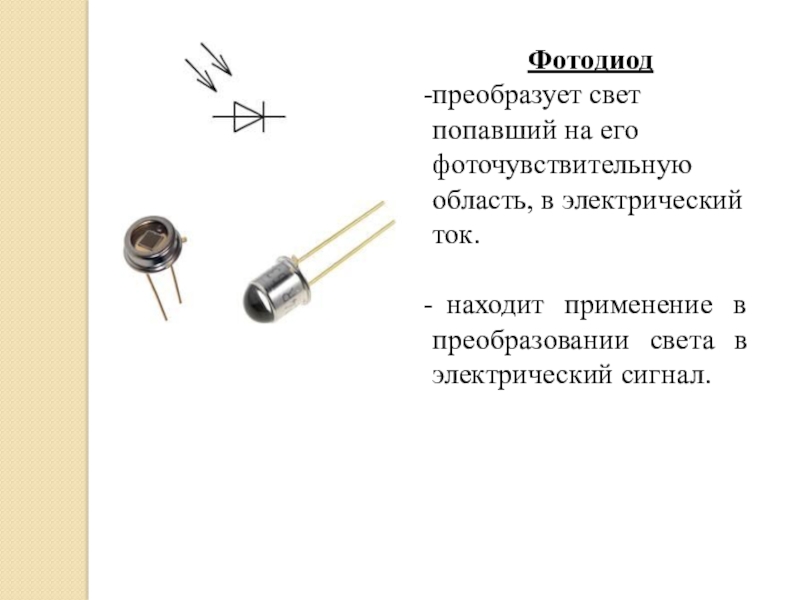

Фотодиодпреобразует свет попавший на его фоточувствительную область, в электрический ток. находит применение в преобразовании света в электрический
Текст слайда:

Фотодиод
преобразует свет попавший на его фоточувствительную область, в электрический ток.

находит применение в преобразовании света в электрический сигнал.


Слайд 14

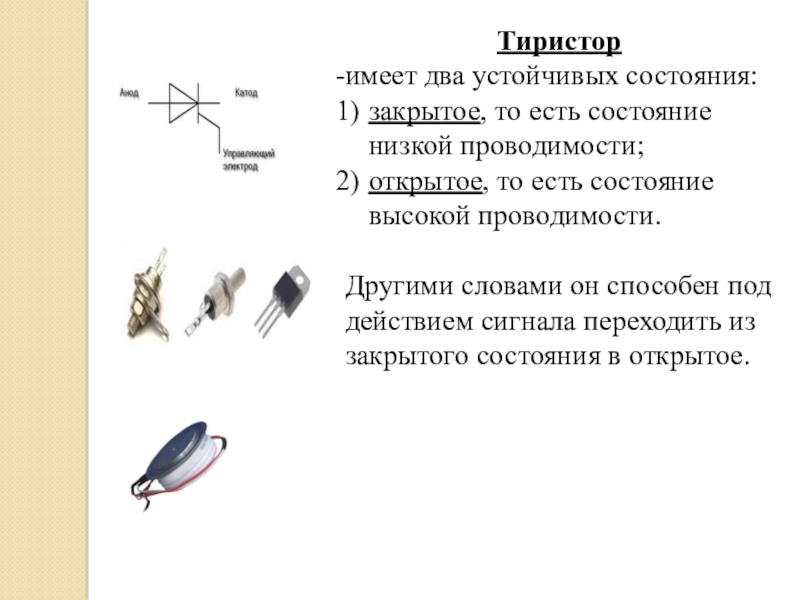

Тиристоримеет два устойчивых состояния: закрытое, то есть состояние низкой проводимости;открытое, то есть состояние высокой проводимости. Другими словами
Текст слайда:

Тиристор
имеет два устойчивых состояния:
закрытое, то есть состояние низкой проводимости;
открытое, то есть состояние высокой проводимости.

Другими словами он способен под действием сигнала переходить из закрытого состояния в открытое.

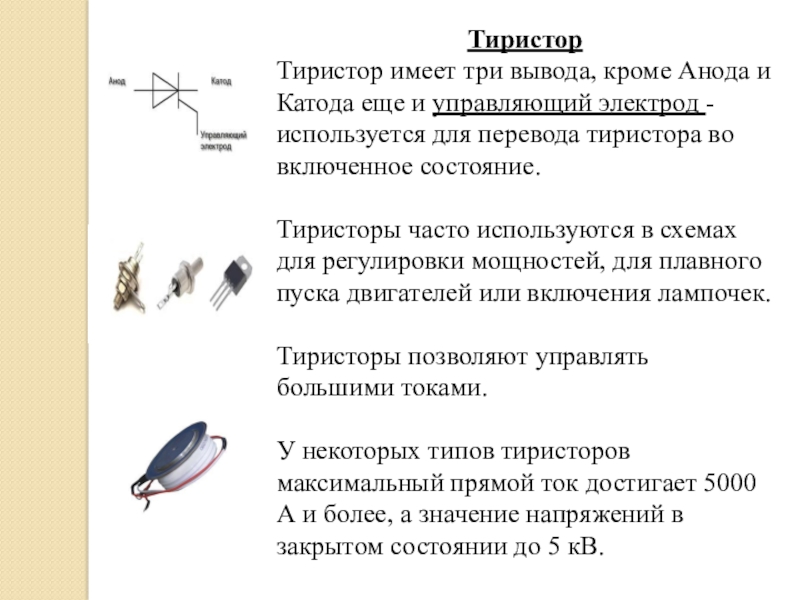

Слайд 15
ТиристорТиристор имеет три вывода, кроме Анода и Катода еще и управляющий электрод - используется для перевода тиристора
Текст слайда:

Тиристор
Тиристор имеет три вывода, кроме Анода и Катода еще и управляющий электрод - используется для перевода тиристора во включенное состояние.

Тиристоры часто используются в схемах для регулировки мощностей, для плавного пуска двигателей или включения лампочек.

Тиристоры позволяют управлять большими токами.

У некоторых типов тиристоров максимальный прямой ток достигает 5000 А и более, а значение напряжений в закрытом состоянии до 5 кВ.
