Слайд 1Переменный электрический ток

Переменный электрический ток

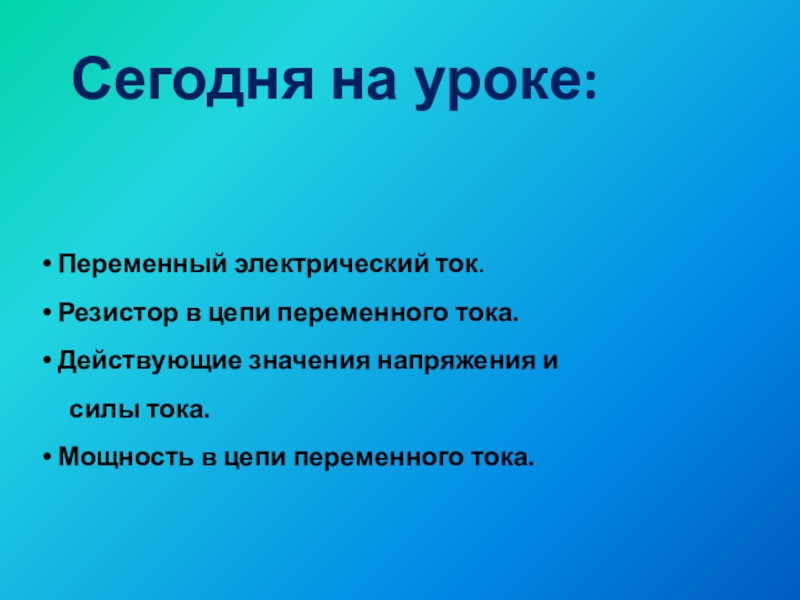

Слайд 2Сегодня на уроке:
Переменный электрический ток.
Резистор в цепи переменного тока.

Действующие значения напряжения и
силы тока.
Мощность в цепи переменного тока.

Сегодня на уроке: Переменный электрический ток. Резистор в цепи переменного тока. Действующие значения напряжения и  силы

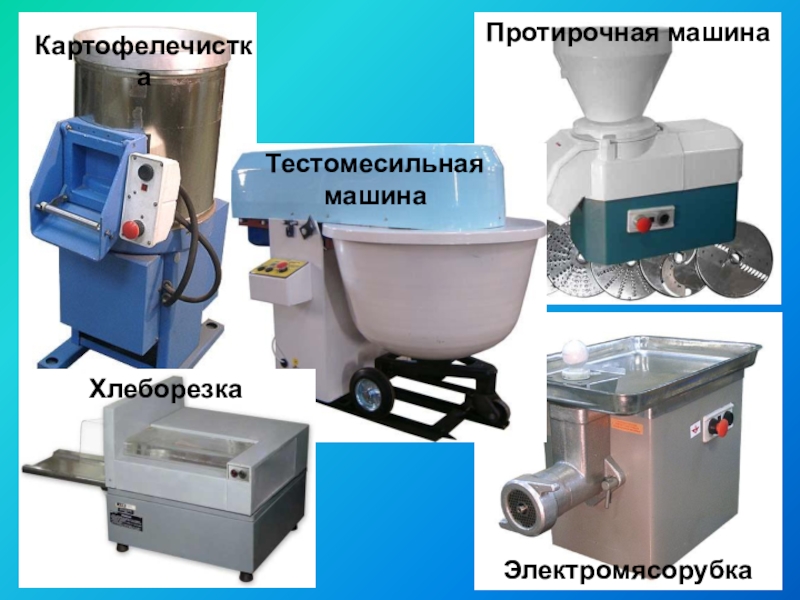

Слайд 3Картофелечистка
Протирочная машина
Электромясорубка
Тестомесильная машина
Хлеборезка

КартофелечисткаПротирочная машинаЭлектромясорубкаТестомесильная машинаХлеборезка

Слайд 4Электрический ток величина и направление которого меняются с течением времени называется

переменным.

Переменный электрический ток
представляет собой
вынужденные
электромагнитные
колебания.

Электрический ток величина и направление которого меняются с течением времени называется переменным.Переменный электрический токпредставляет собойвынужденные электромагнитныеколебания.

Слайд 6Переменный ток может возникать при наличии в цепи переменной ЭДС. Получение

переменной ЭДС в цепи основано на явлении электромагнитной индукции. Для этого токопроводящую рамку равномерно с угловой скоростью ω вращают в однородном магнитном поле. При этом значение угла α между нормалью к рамке и вектором магнитной индукции будет определяться выражением:

Получение переменной эдс

Следовательно, величина магнитного потока, пронизывающего рамку, будет изменяться со временем по гармоническому закону:

Переменный ток может возникать при наличии в цепи переменной ЭДС. Получение переменной ЭДС в цепи основано на

Слайд 7Согласно закону Фарадея, при изменении потока магнитной индукции, пронизывающего контур, в

контуре возникает ЭДС индукции. Используя понятие производной, уточняем формулу для закона электромагнитной индукции

При изменении магнитного потока, пронизывающего контур, ЭДС индукции также изменяется со временем по закону синуса (или косинуса).

максимальное значение
или амплитуда ЭДС.

Если рамка содержит N витков, то амплитуда возрастает в N раз.
Подключив источник переменной ЭДС к концам проводника, мы создадим на них переменное напряжение:

Согласно закону Фарадея, при изменении потока магнитной индукции, пронизывающего контур, в контуре возникает ЭДС индукции. Используя понятие

Слайд 8Общие соотношения
между напряжением и силой тока
Как и в случае постоянного

тока, сила переменного тока определяется напряжением на концах проводника. Можно считать, что в данный момент времени сила тока во всех сечениях проводника имеет одно и то же значение.
Но фаза колебаний силы тока может не совпадать с фазой колебаний напряжения.

В таких случаях принято говорить, что существует сдвиг фаз между колебаниями тока и напряжения. В общем случае мгновенное значение напряжения и силы тока можно определить:

или

φ – сдвиг фаз между колебаниями тока и напряжения
Im – амплитуда тока, А.

Общие соотношения между напряжением и силой токаКак и в случае постоянного тока, сила переменного тока определяется напряжением

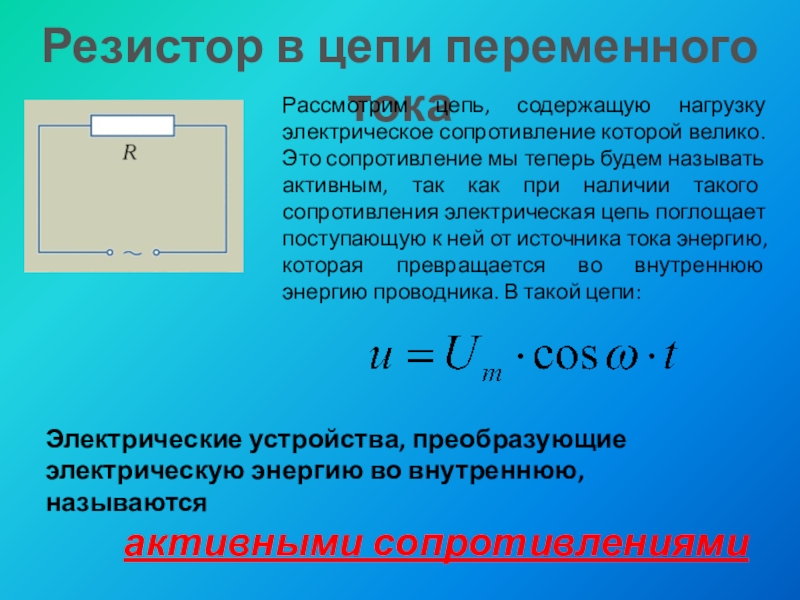

Слайд 9Резистор в цепи переменного тока
Рассмотрим цепь, содержащую нагрузку электрическое сопротивление которой

велико. Это сопротивление мы теперь будем называть активным, так как при наличии такого сопротивления электрическая цепь поглощает поступающую к ней от источника тока энергию, которая превращается во внутреннюю энергию проводника. В такой цепи:

Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются
активными сопротивлениями

Резистор в цепи переменного токаРассмотрим цепь, содержащую нагрузку электрическое сопротивление которой велико. Это сопротивление мы теперь будем

Слайд 10Поскольку мгновенное значение силы тока прямо пропорционально мгновенному значению напряжения, то

его можно рассчитать по закону Ома для участка цепи:

В цепи с активным сопротивлением сдвиг фаз между колебаниями силы тока и напряжения равен нулю, т.е. колебания силы тока совпадают по фазе с колебаниями напряжения.

Поскольку мгновенное значение силы тока прямо пропорционально мгновенному значению напряжения, то его можно рассчитать по закону Ома

Слайд 11Действующие значения напряжения
и силы тока
Когда говорят, что напряжение в городской

электрической сети составляет 220 В, то речь идёт не о мгновенном значении напряжения и не его амплитудном значении, а о так называемом действующем значении.
Когда на электроприборах указывают силу тока, на которую они рассчитаны, то также имеют в виду действующее значение силы тока.

ФИЗИЧЕСКИЙ СМЫСЛ
Действующее значение силы переменного тока равно силе постоянного тока, выделяющего в проводнике то же количество теплоты, что и переменный ток за то же время.

Действующее значение напряжения:

Действующие значения напряжения и силы токаКогда говорят, что напряжение в городской электрической сети составляет 220 В, то

Слайд 12Мощность в цепи переменного тока
Действующие значения напряжения и силы

тока фиксируются электроизмерительными приборами и позволяют непосредственно вычислять мощность переменного тока в цепи.
Мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения:


Когда между напряжением и силой тока существует сдвиг фаз, мощность определяется по формуле:

Мощность в цепи переменного тока  Действующие значения напряжения и силы тока фиксируются электроизмерительными приборами и позволяют

Слайд 13ВЫВОДЫ
На этом уроке вы узнали, что:
переменный электрический ток представляет собой

вынужденные электромагнитные колебания, в которых сила тока в цепи изменяется со временем по гармоническому закону;
получение переменной ЭДС в цепи основано на явлении электромагнитной индукции;
на активном сопротивлении разность фаз колебаний силы тока и напряжения равна нулю;
действующие значения переменного тока и напряжения равны значениям постоянного тока и напряжения, при которых в цепи с тем же активным сопротивлением выделялась бы та же энергия;
мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения.
ВЫВОДЫНа этом уроке вы узнали, что: переменный электрический ток представляет собой вынужденные электромагнитные колебания, в которых сила

Слайд 14Ответы теста

Ответы теста

Слайд 15РЕШЕНИЕ ЗАДАЧ
Рамка, имеющая 100 витков, вращается с частотой 15 Гц в

однородном магнитном поле индукцией 0,2 Тл. Чему равна площадь рамки, если ампли-тудное значение возникающей в ней ЭДС 45 В?
РЕШЕНИЕ ЗАДАЧРамка, имеющая 100 витков, вращается с частотой 15 Гц в однородном магнитном поле индукцией 0,2 Тл.

Слайд 16ДАНО:
N=100 шт
ν=15 Гц
В=0,2 Тл
εm =45 В

S - ?


РЕШЕНИЕ:
e = εm sinωt
εm

= BS ω
ω = 2π/T= 2π ν
εm = BS 2π ν (1 виток)
εmn = BSN 2π ν
S = εmn /(BN 2π ν)


ВЫЧИСЛЕНИЕ:


РАЗМЕРНОСТЬ:




ОТВЕТ: S = 0,024 м2




ДАНО:N=100 штν=15 ГцВ=0,2 Тлεm =45 ВS - ?РЕШЕНИЕ:e = εm sinωtεm = BS ωω = 2π/T= 2π

Слайд 17ДОМАШНЕЕ ЗАДАНИЕ

Учебник:
§ 31, 32; Г.Я.Мякишев, Б.Б.Буховцев «ФИЗИКА –

11». Стр. 102 упражнение 4 задача №5.
Подготовить реферат на тему:
1. «Новые современные типы генераторов»
2. «Оборудование предприятий общественного питания в которых электрическая энергия превращается в другие виды энергии».



ДОМАШНЕЕ ЗАДАНИЕУчебник:   § 31, 32; Г.Я.Мякишев, Б.Б.Буховцев «ФИЗИКА – 11». Стр. 102 упражнение 4 задача
