Презентация, доклад Переменный электрический ток

“ЗТАТ” «Зерноградский Техникум Агротехнологий»

тока и напряжения в цепи переменного тока
Действующее значение тока и напряжения
Активное, индуктивное, ёмкостное и полное сопротивление в цепи переменного тока
Закон Ома в цепи переменного тока

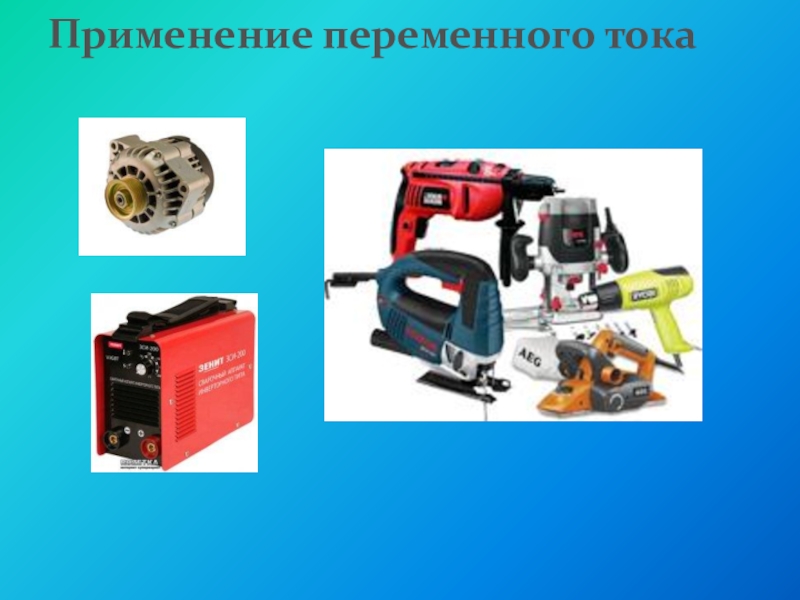

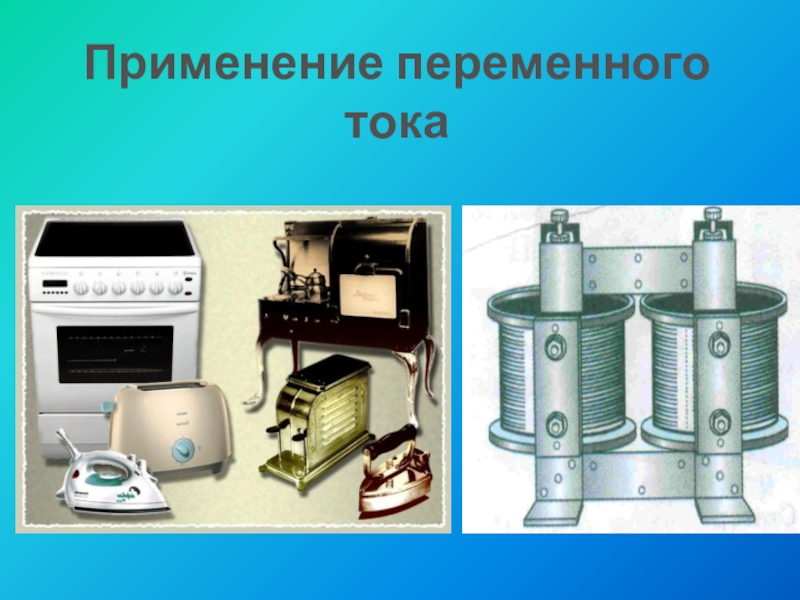

Применение переменного тока

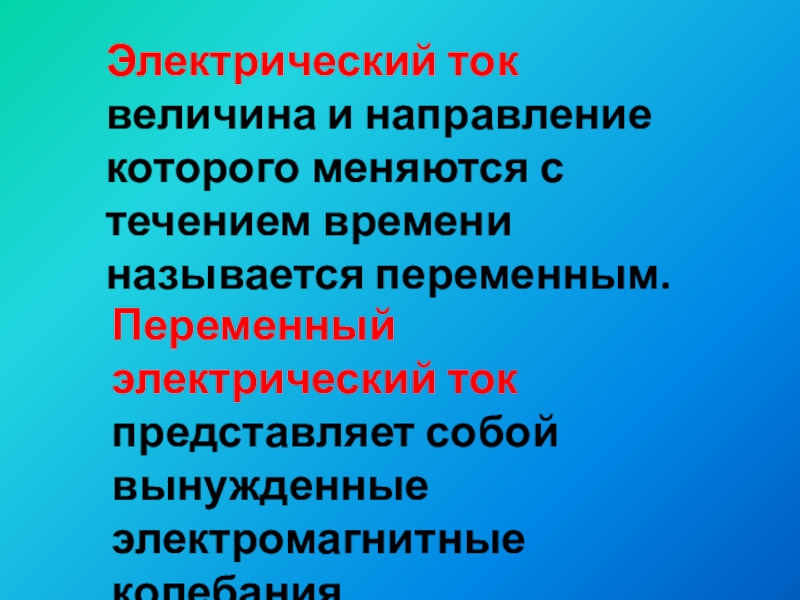

переменным.

Переменный электрический ток
представляет собой вынужденные
электромагнитные колебания.

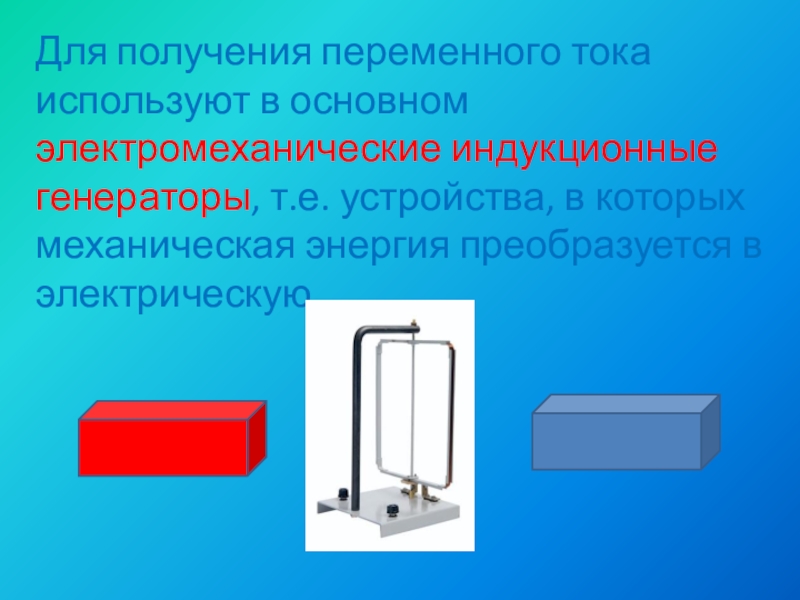

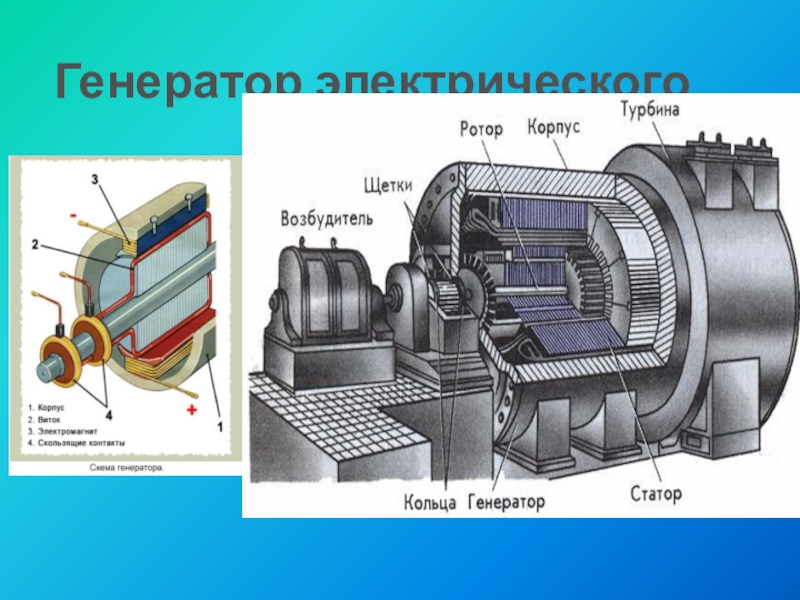

устройства, в которых механическая энергия преобразуется в электрическую.

этого токопроводящую рамку равномерно с угловой скоростью ω вращают в однородном магнитном поле.

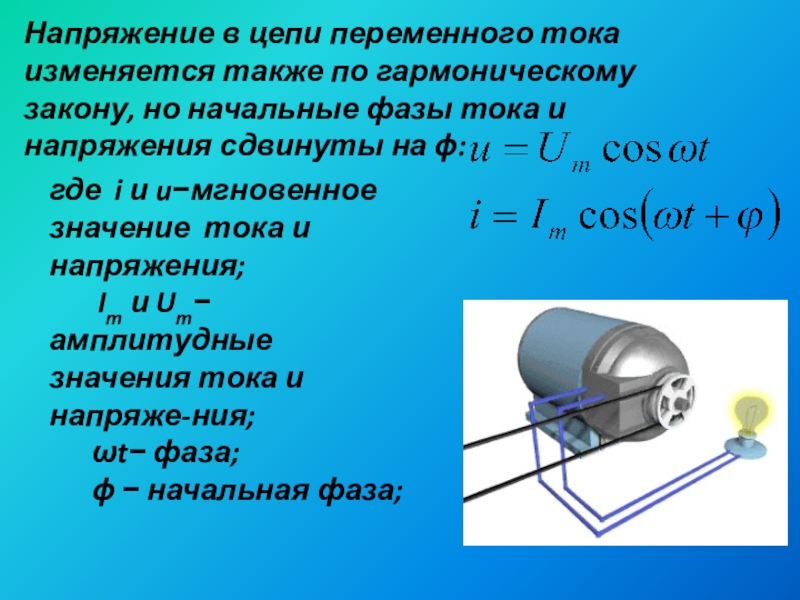

Величина магнитного потока, пронизывающего рамку, будет изменяться со временем по гармоническому закону:

Угол α между нормалью к рамке и вектором магнитной индукции.
В результате явления электромагнитной индукции в рамке возникает индукционный ток, изменяющийся по гармоническому закону :

i=Im cos ωt

начальные фазы тока и напряжения сдвинуты на ϕ:

где i и u−мгновенное значение тока и напряжения;
Im и Um− амплитудные значения тока и напряже-ния;
ωt− фаза;
ϕ − начальная фаза;

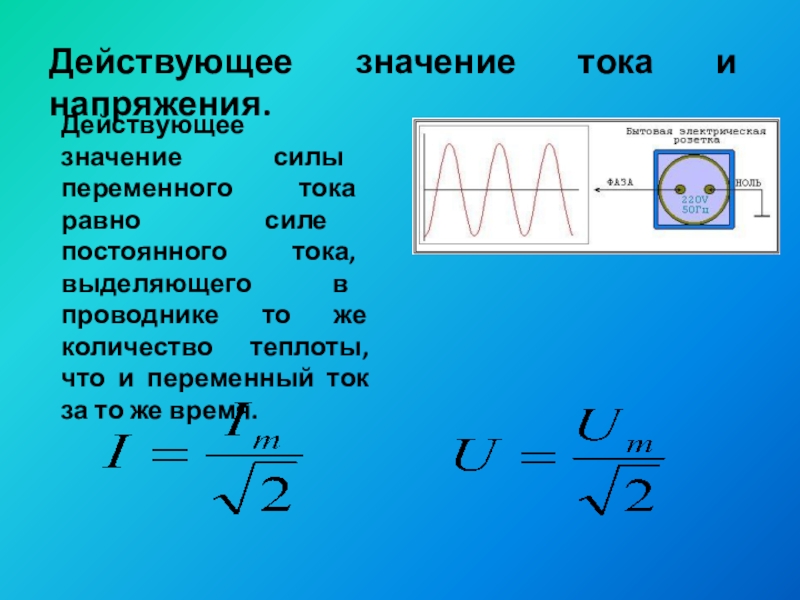

постоянного тока, выделяющего в проводнике то же количество теплоты, что и переменный ток за то же время.

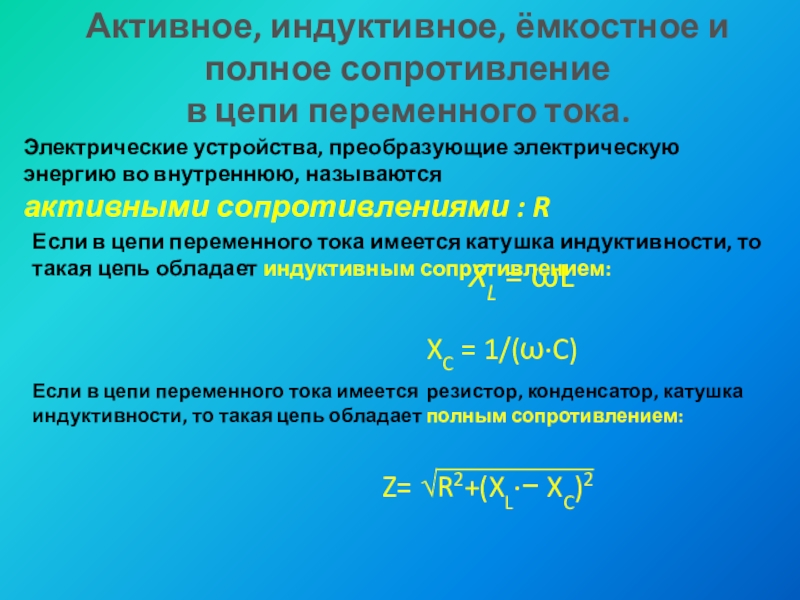

преобразующие электрическую энергию во внутреннюю, называются
активными сопротивлениями : R

 XL = ωL

XC = 1/(ω·C)

Если в цепи переменного тока имеется катушка индуктивности, то такая цепь обладает индуктивным сопротивлением:

Если в цепи переменного тока имеется резистор, конденсатор, катушка индуктивности, то такая цепь обладает полным сопротивлением:

Z= √R2+(XL·− XC)2

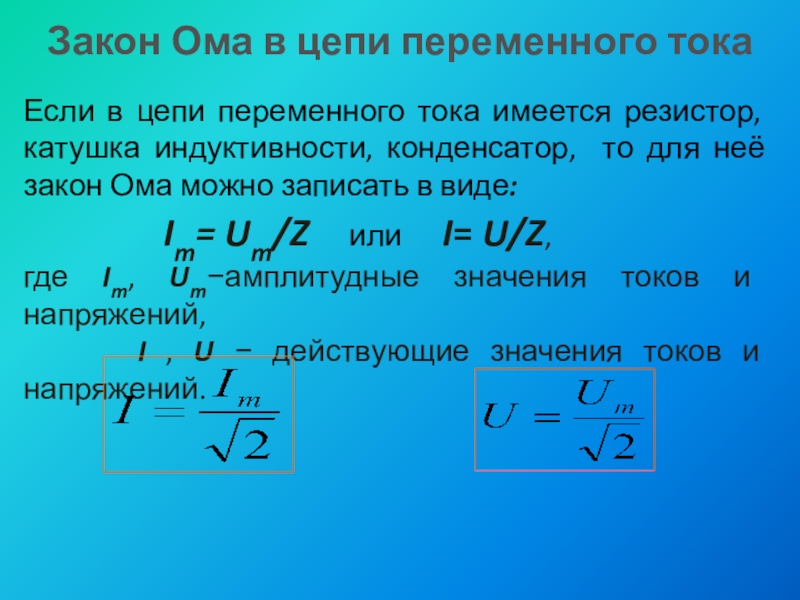

резистор, катушка индуктивности, конденсатор, то для неё закон Ома можно записать в виде:
Im= Um/Z или I= U/Z,
где Im, Um−амплитудные значения токов и напряжений,
I , U − действующие значения токов и напряжений.

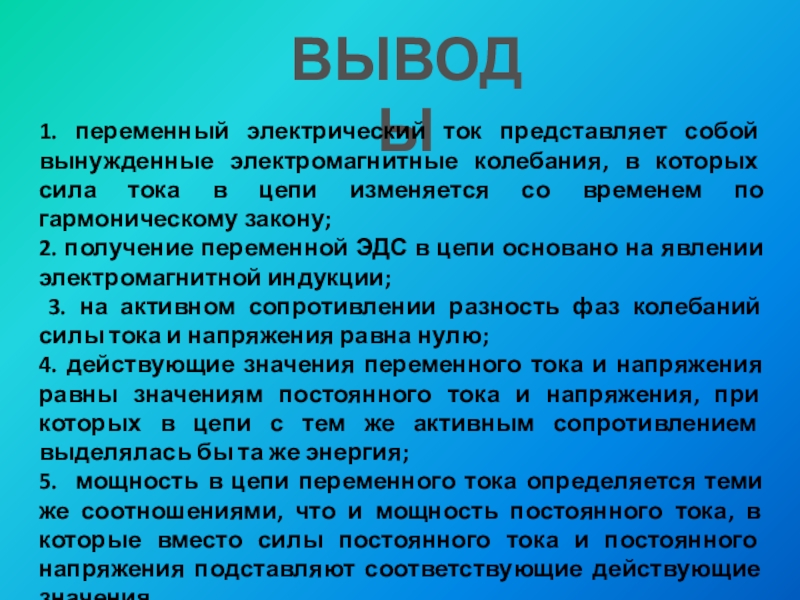

сила тока в цепи изменяется со временем по гармоническому закону;
2. получение переменной ЭДС в цепи основано на явлении электромагнитной индукции;
3. на активном сопротивлении разность фаз колебаний силы тока и напряжения равна нулю;
4. действующие значения переменного тока и напряжения равны значениям постоянного тока и напряжения, при которых в цепи с тем же активным сопротивлением выделялась бы та же энергия;
5. мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения.

переменный ток?
По какому закону изменяется ток и напря-
жение в цепи переменного тока?
4. Запишите формулы действующих
значений тока и напряжения.
5. Запишите формулы индуктивного,
ёмкостного и полного сопротивлений
для цепи переменного тока.
6. Запишите формулу закона
Ома для цепи переменного тока.
Приведите примеры применения
переменного тока в с/х производстве.

№3,4 (стр. 312)».
