Презентация, доклад Ом заңы (8сынып)
Содержание
- 1. Презентация Ом заңы (8сынып)
- 2. 1.Тізбек бөлігіне арналған Ом заңын табыңдар:А) Б)В)I=I1+I2

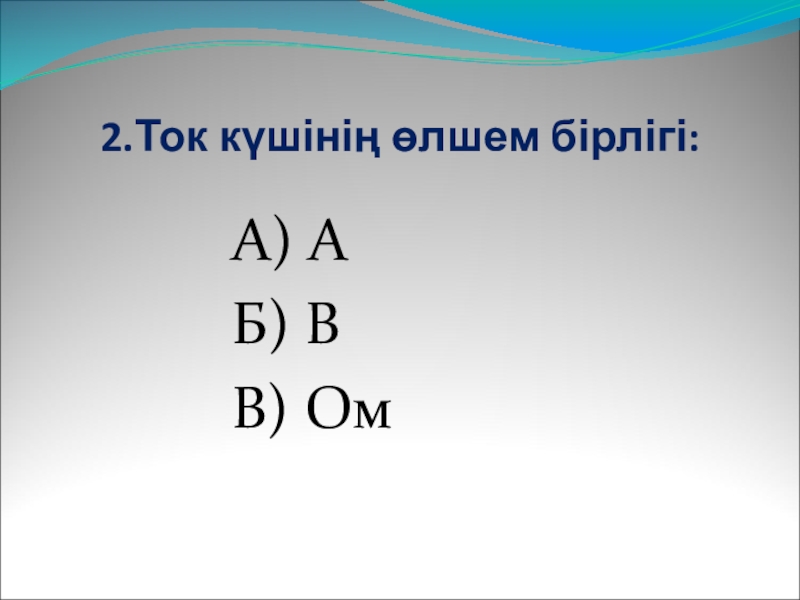

- 3. 2.Ток күшінің өлшем бірлігі:А) АБ) ВВ) Ом
- 4. 3.Вольтметр тізбекке қалай жалғанады?А) тізбектейБ) параллельВ) тізбектей және параллель

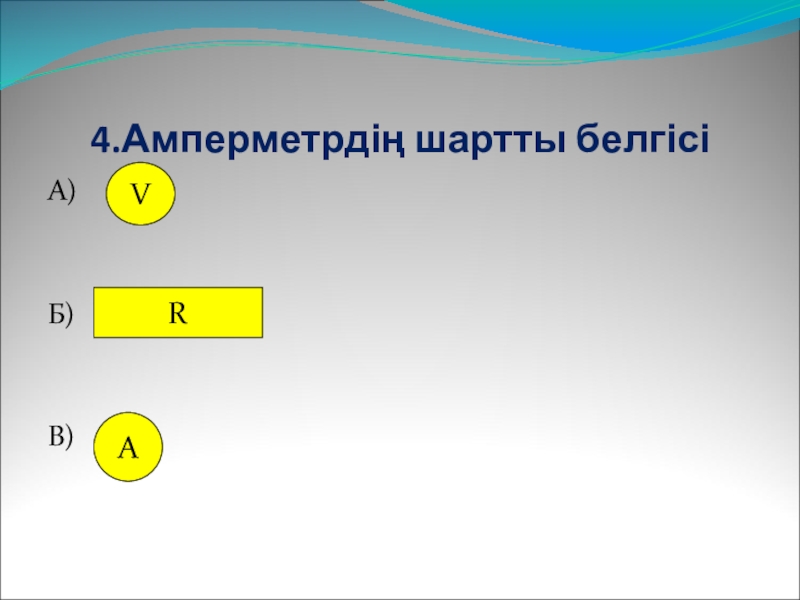

- 5. 4.Амперметрдің шартты белгісіА)Б)В)VRА

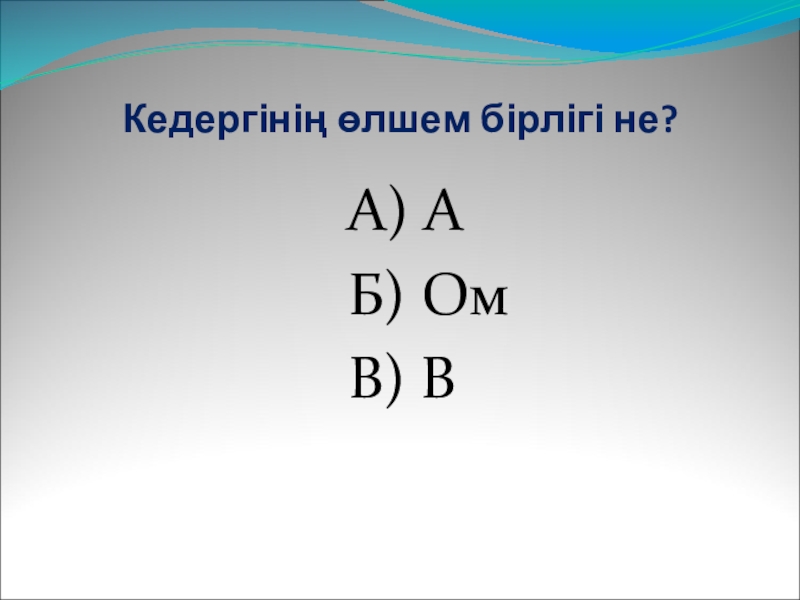

- 6. Кедергінің өлшем бірлігі не?

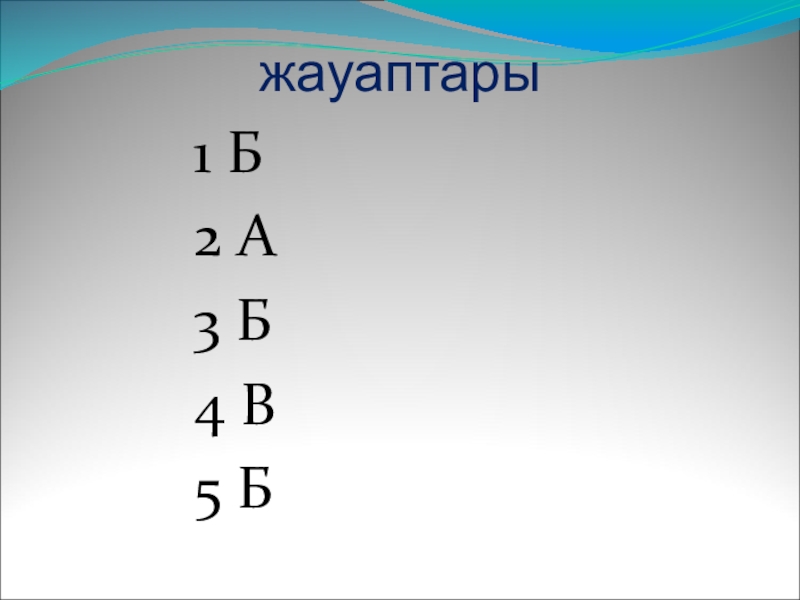

- 7. жауаптары1 Б2 А3 Б4 В5 Б

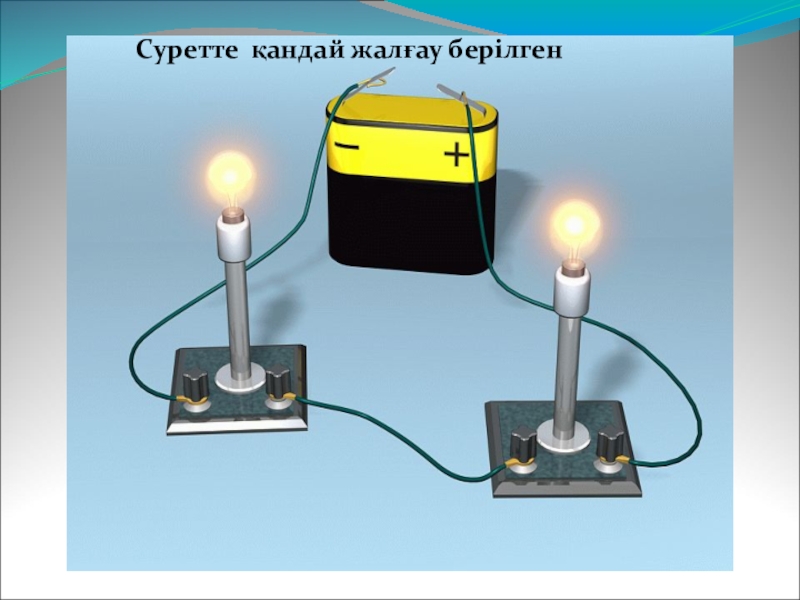

- 8. Суретте қандай жалғау берілген
- 9. R1АR2ААӨткізгіштерді тізбектей жалғау. Ток күші

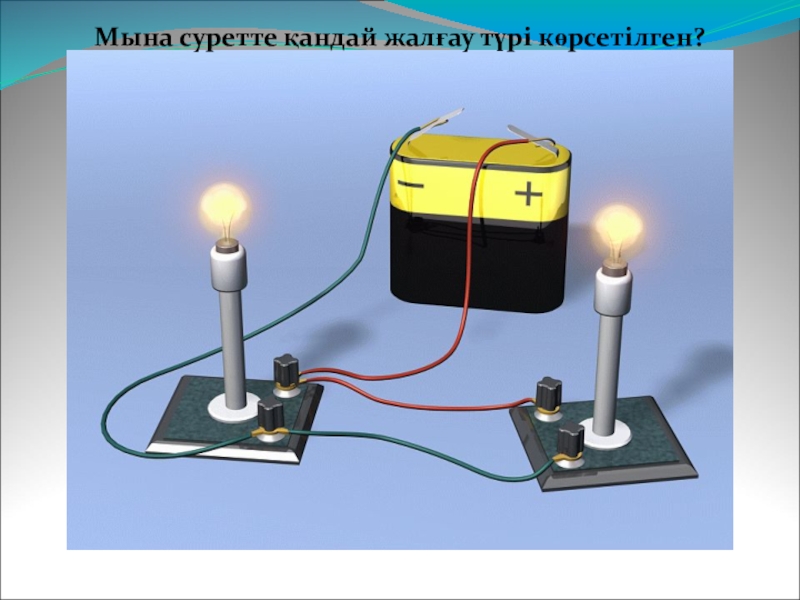

- 10. Мына суретте қандай жалғау түрі көрсетілген?

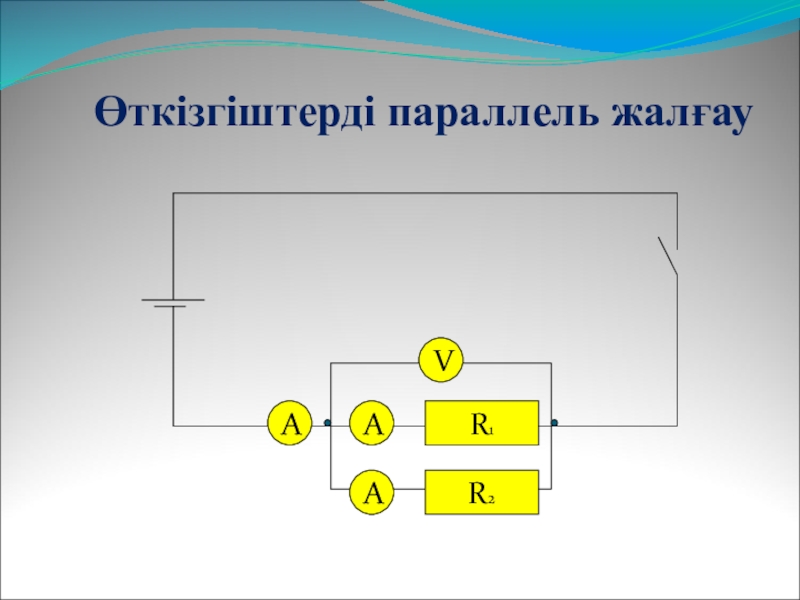

- 11. Өткізгіштерді параллель жалғауR1R2АААV
- 12. Екі түрлі жалғау түрлерін өмірде қолдану
- 13. Өткізгіштерді тізбектей және параллель жалғау ережелері
- 14. Есеп шығару алгоритміЕсеп шарты бойынша қандай қосу
- 15. №1 ЕсепКедергілері 2кОм және 8кОм резисторлар тізбектей жалғанған. Қай резистордың кедергісі көп, қанша есе?

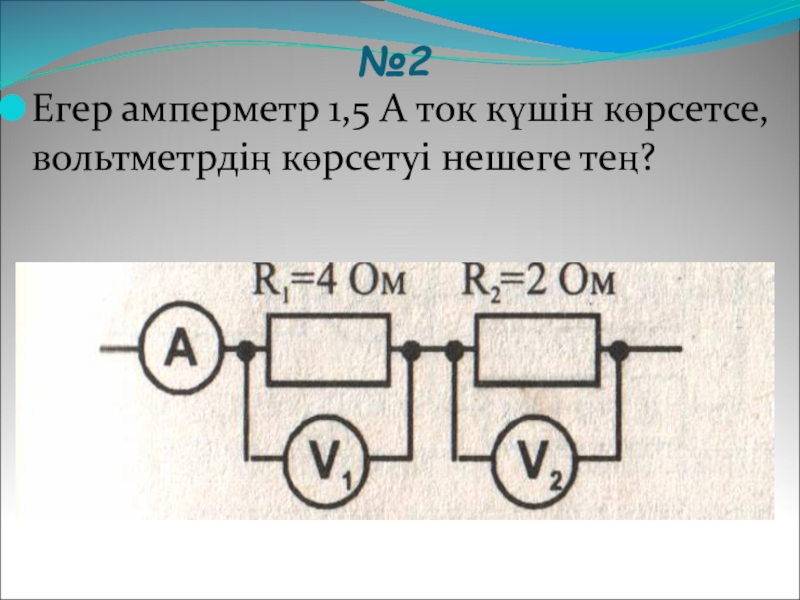

- 16. №2Егер амперметр 1,5 А ток күшін көрсетсе,вольтметрдің көрсетуі нешеге тең?
- 17. №3Тізбектің АВ бөлігіндегі жалпы кедергісі 10Ом
- 18. № 4Жалпы кедергіні тап.R1=40 Ом

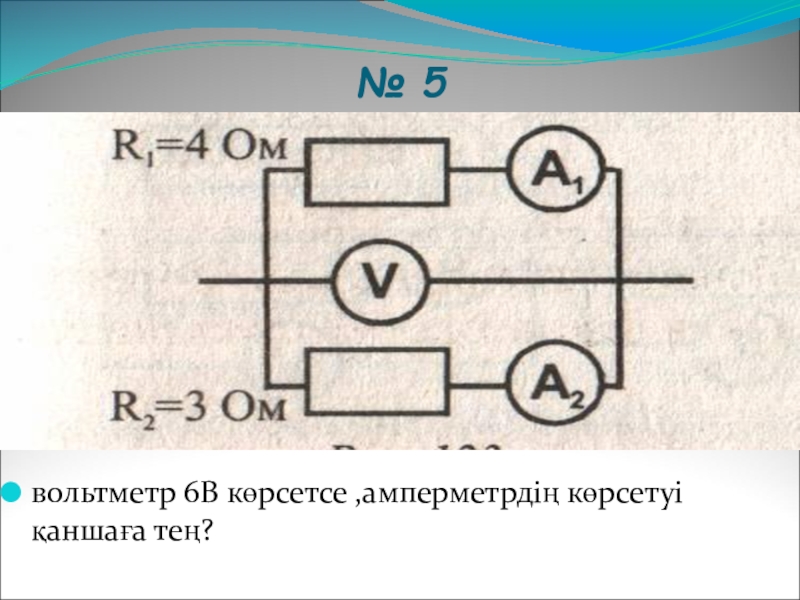

- 19. № 5 вольтметр 6В көрсетсе ,амперметрдің көрсетуі қаншаға тең?
- 20. №6Суретте резисторлары өзара параллель жалғанған электр
- 21. №7Егер амперметр 5А, ал R1=2 Ом,R2=3
- 22. №8Электр тізбегінің бөлігі үш кедергіден тұрады. R1=20
- 23. 220 В кернеуде 110 В болатын

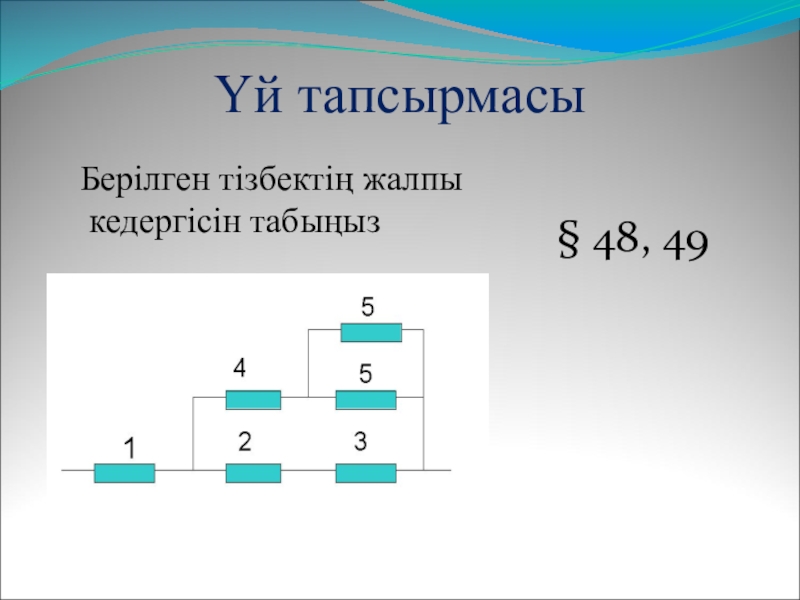

- 24. Үй тапсырмасы

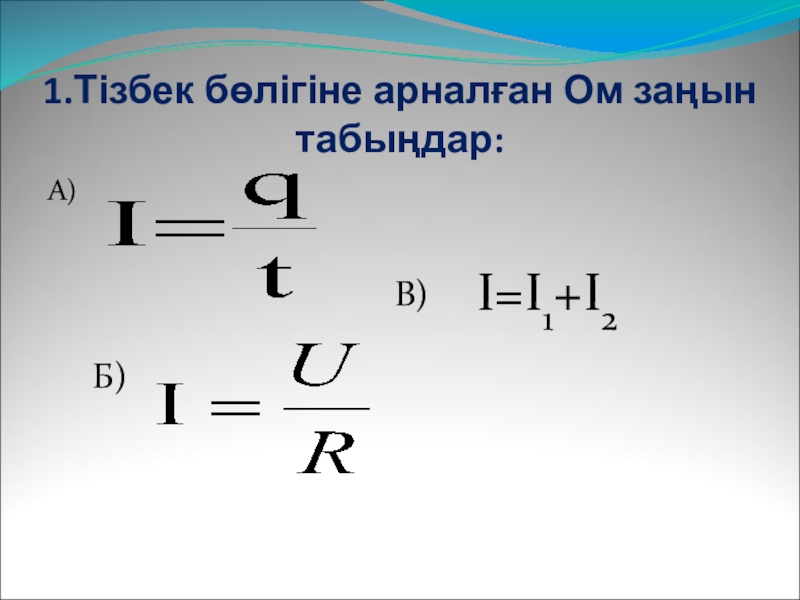

1.Тізбек бөлігіне арналған Ом заңын табыңдар:А) Б)В)I=I1+I2
Слайд 14Есеп шығару алгоритмі
Есеп шарты бойынша қандай қосу ережесінде берілгенін білу
Ережені жазу
Тізбек бөлігіне арналған Ом заңын қолдану

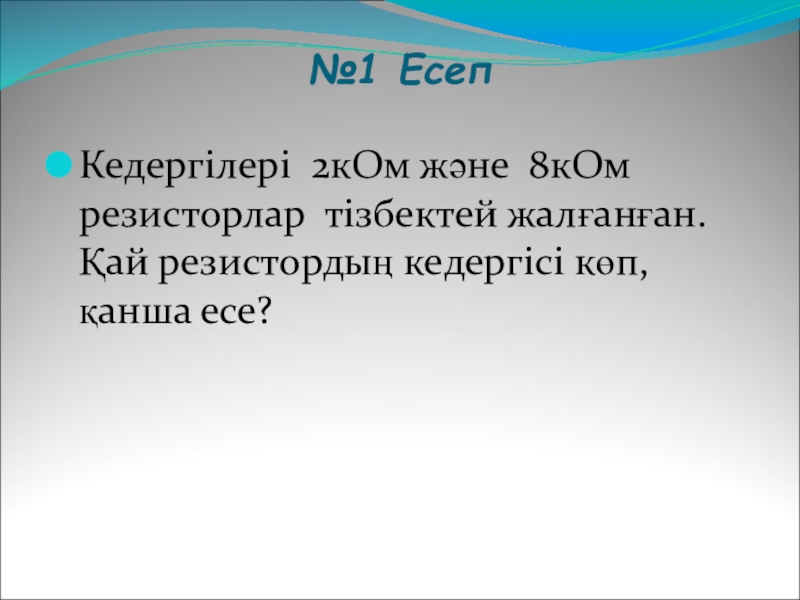

Слайд 15№1 Есеп
Кедергілері 2кОм және 8кОм резисторлар тізбектей жалғанған. Қай резистордың кедергісі
көп, қанша есе?
Слайд 17 №3
Тізбектің АВ бөлігіндегі жалпы кедергісі 10Ом Үшінші өткізгіштің кедергісін тап.АВ
бөлігіндегі ток күшін тап, вольтметр дің көрсетуі 5В?
Слайд 20 №6
Суретте резисторлары өзара параллель жалғанған электр тізбегінің бір бөлігі көрсетілген.
: R1=2 Ом, R2=4 Ом, R3=5 Ом. А1 амперметрі 20А ток күшін көрсетеді. А1 және А2 амперметрінің көрсеткіші мен V вольтметрінің көрсеткішін табыңдар.
Слайд 21№7
Егер амперметр 5А, ал R1=2 Ом,R2=3 Ом, R3=6 Ом, R4=5
Ом
болса, электр тізбегіндегі жалпы кернеуді табыңыз.
болса, электр тізбегіндегі жалпы кернеуді табыңыз.

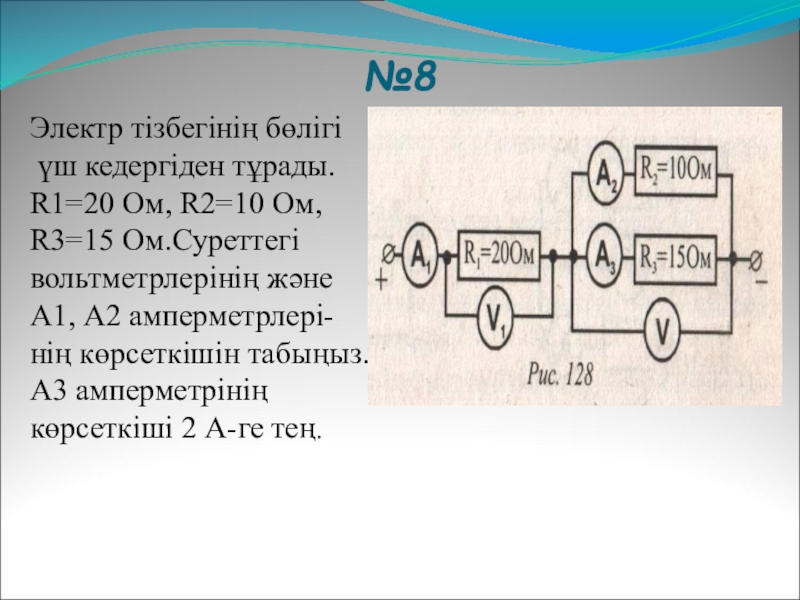

Слайд 22№8
Электр тізбегінің бөлігі
үш кедергіден тұрады.
R1=20 Ом, R2=10 Ом,
R3=15
Ом.Суреттегі
вольтметрлерінің және
А1, А2 амперметрлері-
нің көрсеткішін табыңыз.
А3 амперметрінің
көрсеткіші 2 А-ге тең.
вольтметрлерінің және
А1, А2 амперметрлері-
нің көрсеткішін табыңыз.
А3 амперметрінің
көрсеткіші 2 А-ге тең.
Слайд 23 220 В кернеуде 110 В болатын екі бірдей шамды қолдануға
бола ма?Қалай?
Егер тізбекке жалғанған резисторлардың жалпы кедергісі 600 Ом, ал әр резистордың кедергісі 50 Ом болса және олар өзара тізбектей жалғанса,тізбекке неше резистор жалғанған?
Кедергілері 5 Ом және 10 Ом болатын екі резистор батарей-каға параллель жалғанған.Қай резистордың ток күші көп?
Егер электр тізбегінің кез келген бөлігіне тағы бір резистор қосса, тізбектің кедергісі қалай өзгереді?
а) тізбектей б) параллель?
Жалпы кедергілері 1 Ом болу үшін, төрт резисторды қалай жалғау керек ?Резисторлардың кедергісі 0,5 Ом, 2Ом , 3,5 Ом және 4 Ом?
Егер тізбекке жалғанған резисторлардың жалпы кедергісі 600 Ом, ал әр резистордың кедергісі 50 Ом болса және олар өзара тізбектей жалғанса,тізбекке неше резистор жалғанған?
Кедергілері 5 Ом және 10 Ом болатын екі резистор батарей-каға параллель жалғанған.Қай резистордың ток күші көп?
Егер электр тізбегінің кез келген бөлігіне тағы бір резистор қосса, тізбектің кедергісі қалай өзгереді?
а) тізбектей б) параллель?
Жалпы кедергілері 1 Ом болу үшін, төрт резисторды қалай жалғау керек ?Резисторлардың кедергісі 0,5 Ом, 2Ом , 3,5 Ом және 4 Ом?
Бекіту
