Презентация, доклад о ходе выполнения лабораторной работы
Содержание
- 1. Презентация о ходе выполнения лабораторной работы
- 2. Цель работыизучить явление электромагнитной индукции
- 3. ОборудованиеМиллиамперметр, катушка-моток, магнит дугообразный, источник питания, катушка

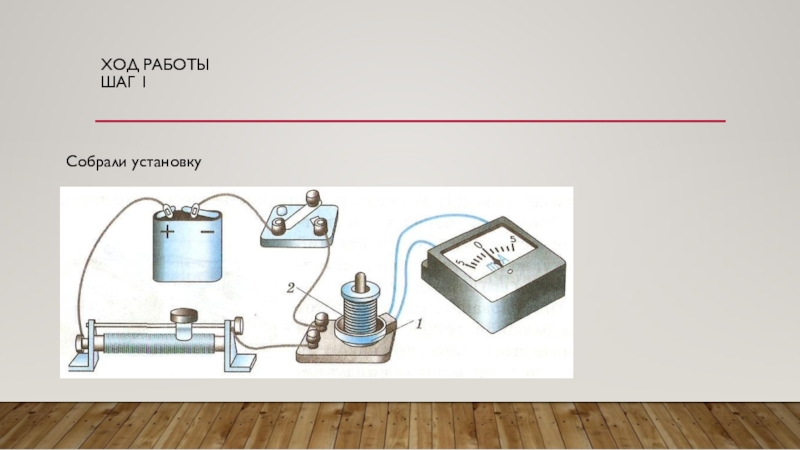

- 4. Ход работы шаг 1Собрали установку
- 5. Шаг 2Наблюдаем возникновение индукционного тока в цепи,
- 6. Шаг 3Индукционный ток появляется в катушке во
- 7. Шаг 4Магнитный поток, при приближении катушки меняется,
- 8. Шаг 5Если мы приближаем или удаляем катушку к магниту, меняется направление индукционного тока.
- 9. Шаг 6Если увеличиваем скорость движения магнита, быстрее изменяется магнитный поток и возникает больший ток.
- 10. Выводы:В катушке возникает индукционный ток при изменении
- 11. Ответ на вопрос 9Наблюдаем возникновение индукционного тока
- 12. Ответ на вопрос 10В 2-х случаях (из

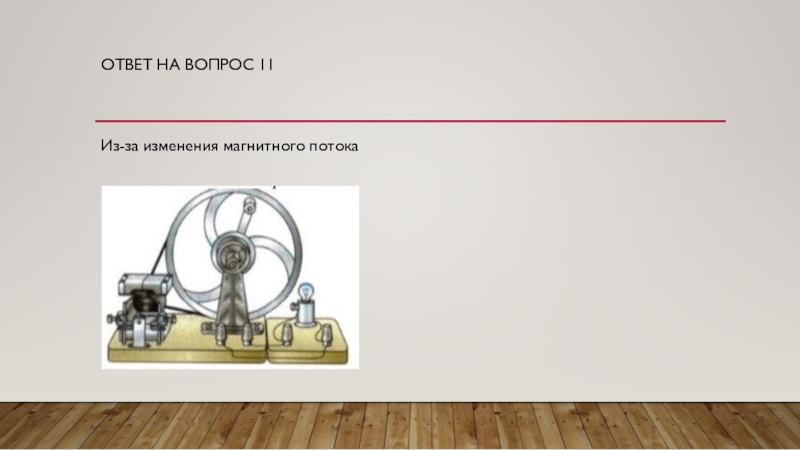

- 13. Ответ на вопрос 11Из-за изменения магнитного потока
- 14. Вывод:Изучила явление электромагнитной индукции.
Цель работыизучить явление электромагнитной индукции

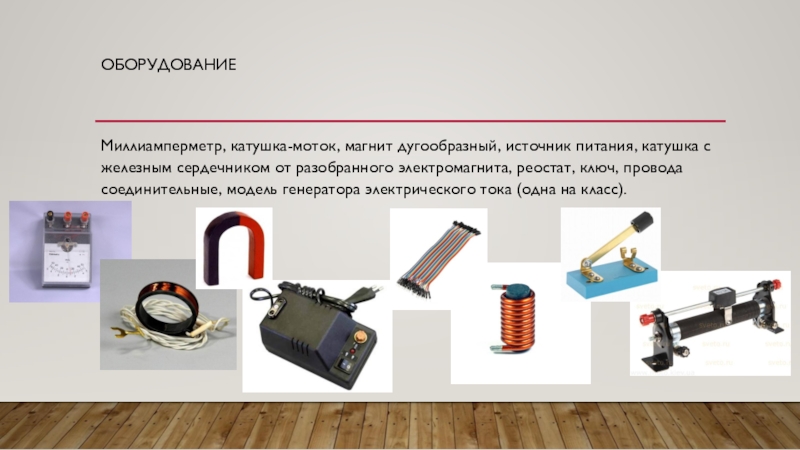

Слайд 3Оборудование
Миллиамперметр, катушка-моток, магнит дугообразный, источник питания, катушка с железным сердечником от
разобранного электромагнита, реостат, ключ, провода соединительные, модель генератора электрического тока (одна на класс).

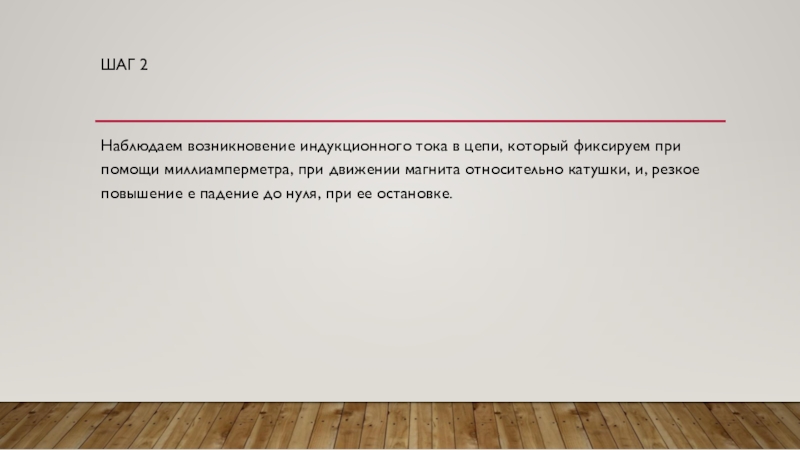

Слайд 5Шаг 2
Наблюдаем возникновение индукционного тока в цепи, который фиксируем при помощи
миллиамперметра, при движении магнита относительно катушки, и, резкое повышение е падение до нуля, при ее остановке.

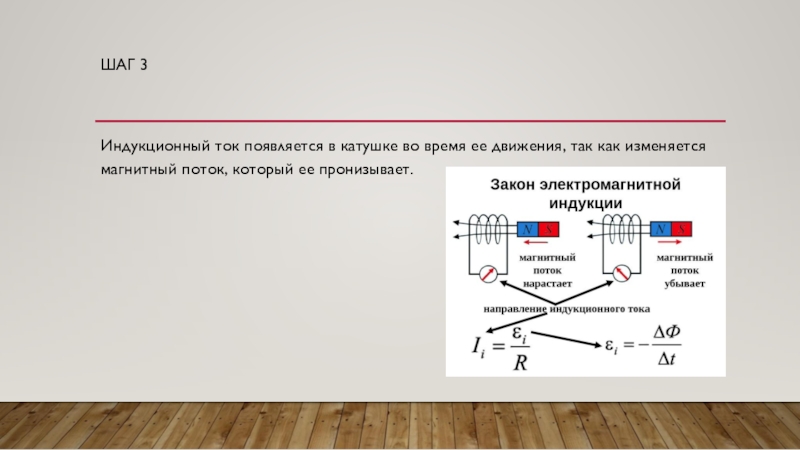

Слайд 6Шаг 3
Индукционный ток появляется в катушке во время ее движения, так
как изменяется магнитный поток, который ее пронизывает.

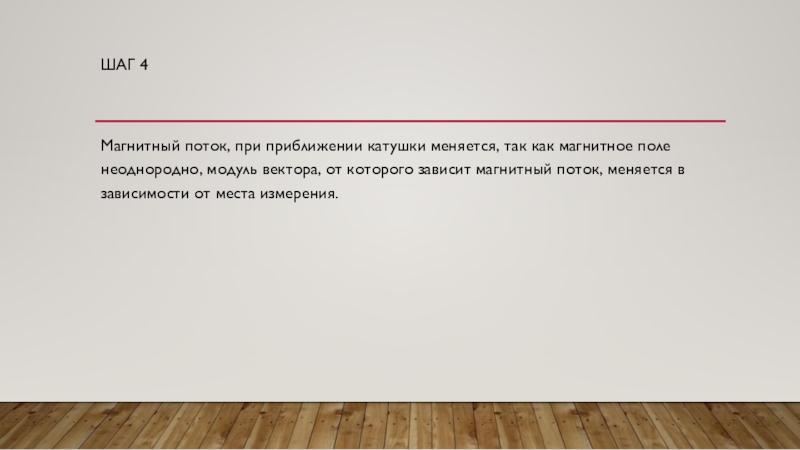

Слайд 7Шаг 4
Магнитный поток, при приближении катушки меняется, так как магнитное поле
неоднородно, модуль вектора, от которого зависит магнитный поток, меняется в зависимости от места измерения.

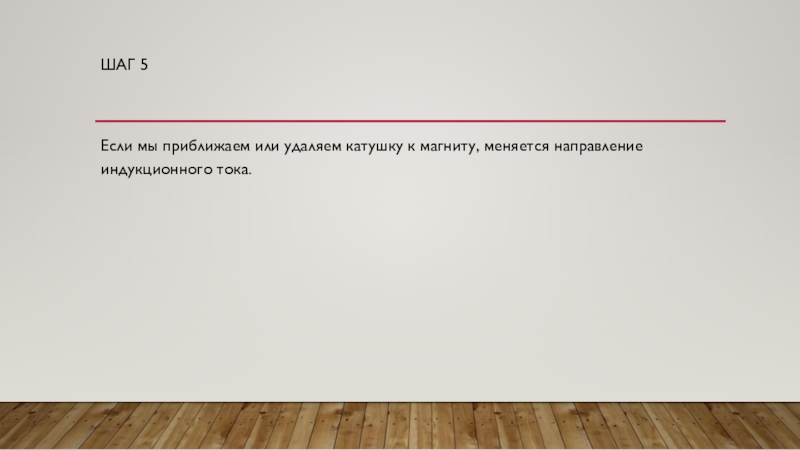

Слайд 8Шаг 5
Если мы приближаем или удаляем катушку к магниту, меняется направление
индукционного тока.

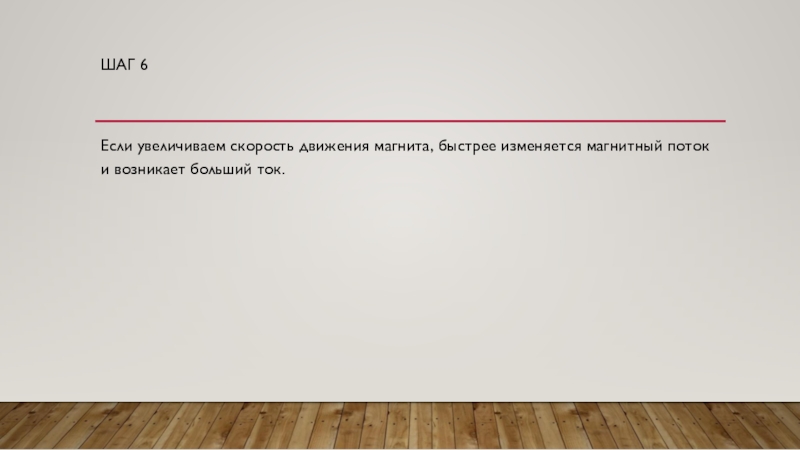

Слайд 9Шаг 6
Если увеличиваем скорость движения магнита, быстрее изменяется магнитный поток и
возникает больший ток.

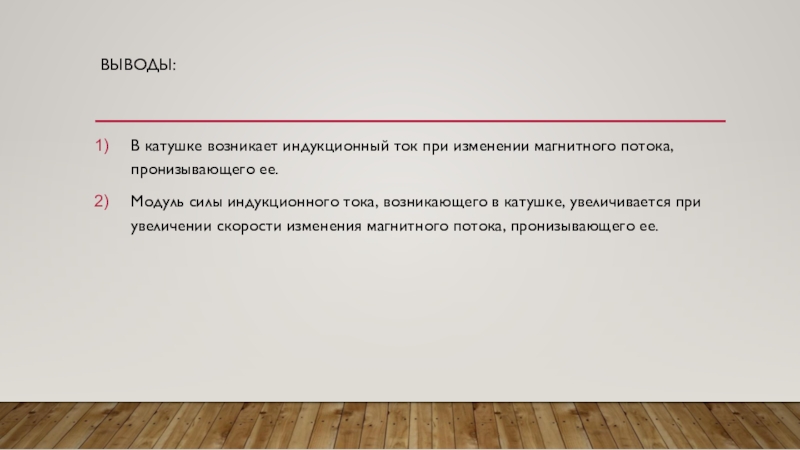

Слайд 10Выводы:
В катушке возникает индукционный ток при изменении магнитного потока, пронизывающего ее.
Модуль
силы индукционного тока, возникающего в катушке, увеличивается при увеличении скорости изменения магнитного потока, пронизывающего ее.

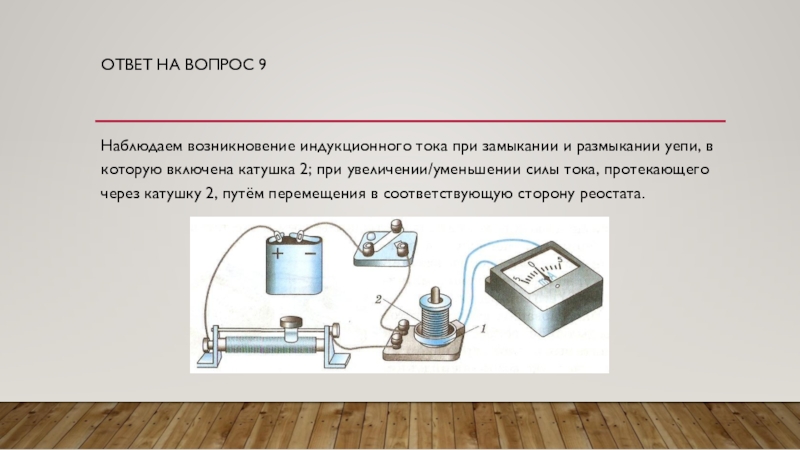

Слайд 11Ответ на вопрос 9
Наблюдаем возникновение индукционного тока при замыкании и размыкании
уепи, в которую включена катушка 2; при увеличении/уменьшении силы тока, протекающего через катушку 2, путём перемещения в соответствующую сторону реостата.
Слайд 12Ответ на вопрос 10
В 2-х случаях (из предыдущего слайда) меняется поток
меняется, так как меняется сила тока в цепи в результате чего меняется магнитный поток.
