Принцип суперпозиции (наложения) сил заключается в том, что действие нескольких сил можно заменить действием одной –равнодействующей.
Слайд 1Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей
ФИЗИКА
ПРИНЦИП СУПЕРПОЗИЦИИ
Слайд 2Принцип суперпозиции (наложения) сил
заключается в том, что действие нескольких сил
можно заменить действием одной –
равнодействующей.
Слайд 3Например, одновременное механическое
действие на данное тело двух других тел,
приложенных
к одной точке, всегда может быть
заменено действием одного тела так, что сила F,
описывающая результирующее воздействие,
определяется векторной суммой сил F1 и F2,
действующих со стороны каждого тела.
заменено действием одного тела так, что сила F,
описывающая результирующее воздействие,
определяется векторной суммой сил F1 и F2,
действующих со стороны каждого тела.

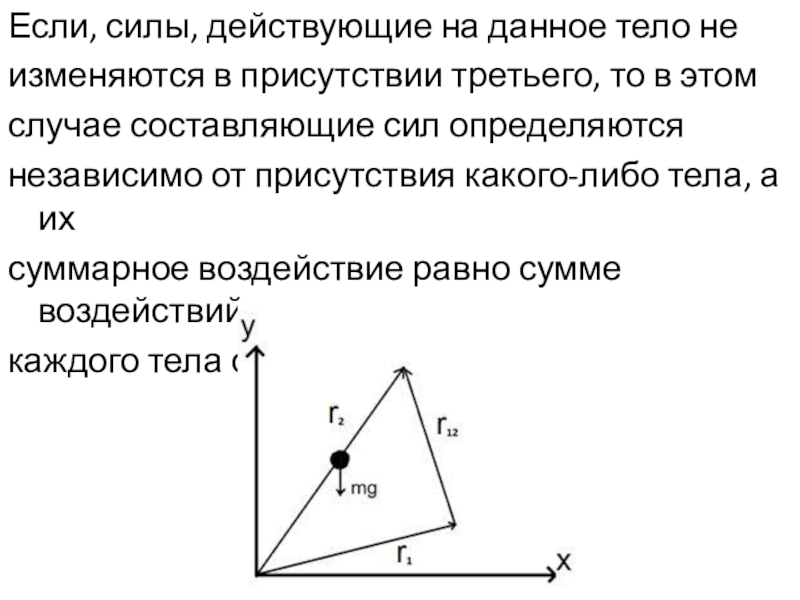

Слайд 4Если, силы, действующие на данное тело не
изменяются в присутствии третьего,
то в этом
случае составляющие сил определяются
независимо от присутствия какого-либо тела, а их
суммарное воздействие равно сумме воздействий
каждого тела системы на данное.
случае составляющие сил определяются
независимо от присутствия какого-либо тела, а их
суммарное воздействие равно сумме воздействий
каждого тела системы на данное.

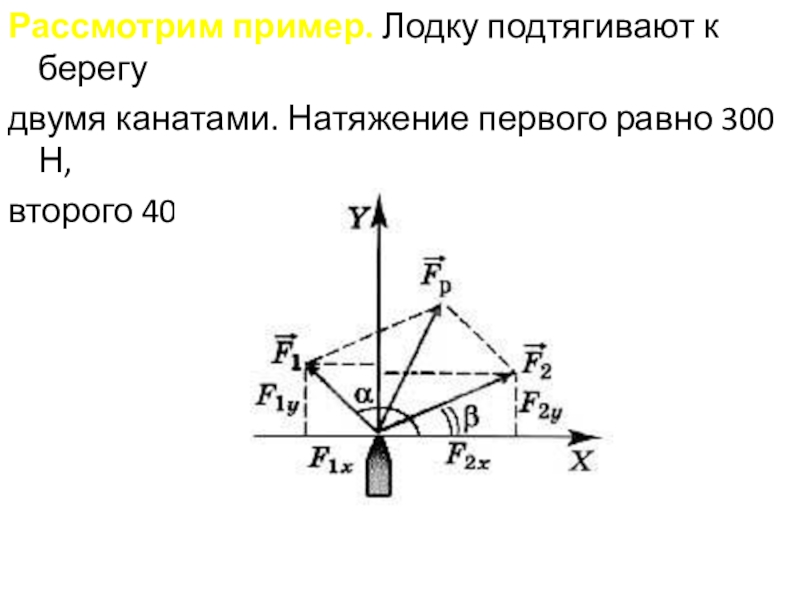

Слайд 5Рассмотрим пример. Лодку подтягивают к берегу
двумя канатами. Натяжение первого равно
300 Н,
второго 400 Н.
второго 400 Н.

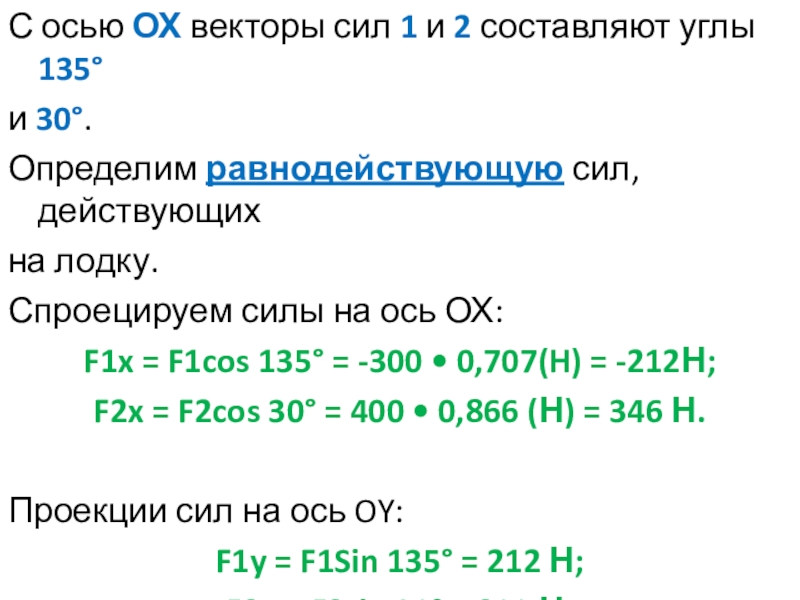

Слайд 6С осью ОХ векторы сил 1 и 2 составляют углы 135°
и 30°.
Определим равнодействующую сил, действующих
на лодку.
Спроецируем силы на ось ОХ:
F1x = F1cos 135° = -300 • 0,707(H) = -212Н;
F2x = F2cos 30° = 400 • 0,866 (Н) = 346 Н.
Проекции сил на ось OY:
F1y = F1Sin 135° = 212 Н;
F2y = F2sin 30° = 200 Н.

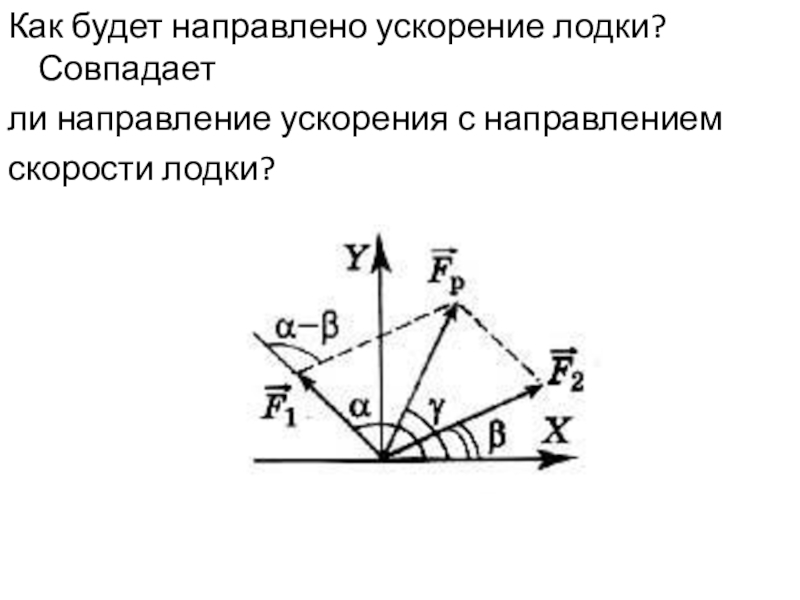

Слайд 7Как будет направлено ускорение лодки? Совпадает
ли направление ускорения с направлением
скорости лодки?

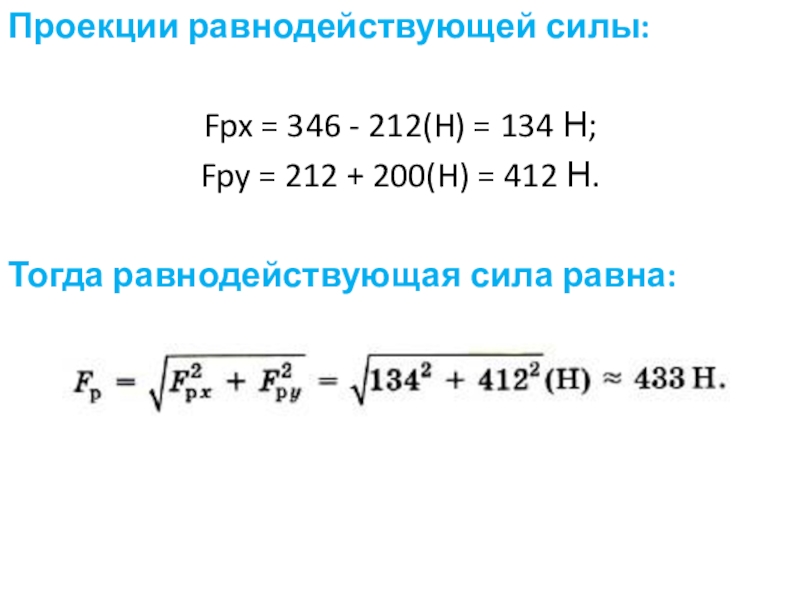

Слайд 8Проекции равнодействующей силы:
Fpx = 346 - 212(H) = 134 Н;
Fpy = 212 + 200(H) = 412 Н.
Тогда равнодействующая сила равна:

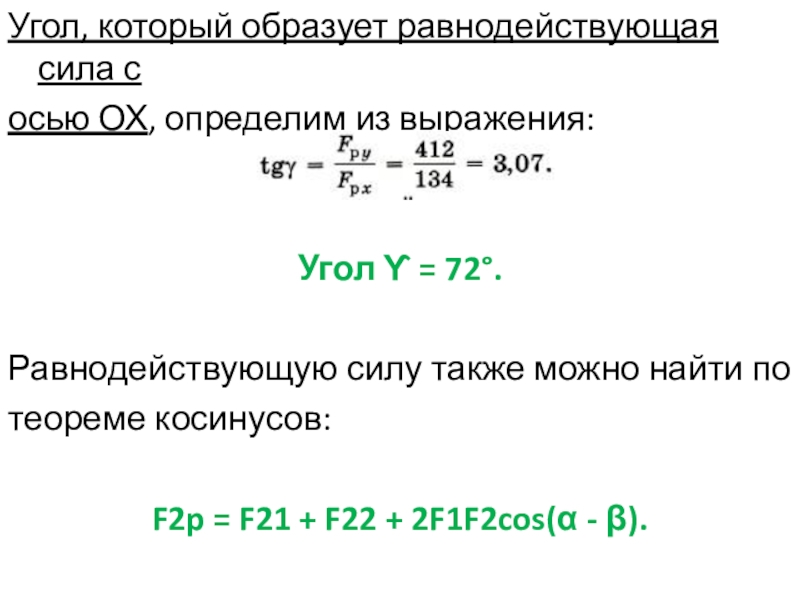

Слайд 9Угол, который образует равнодействующая сила с
осью ОХ, определим из выражения:
Угол
ϒ = 72°.
Равнодействующую силу также можно найти по
теореме косинусов:
F2p = F21 + F22 + 2F1F2cos(α - β).
Равнодействующую силу также можно найти по
теореме косинусов:
F2p = F21 + F22 + 2F1F2cos(α - β).
