Слайд 1Распространение пламени по поверхности строительных конструкций в условиях пожара

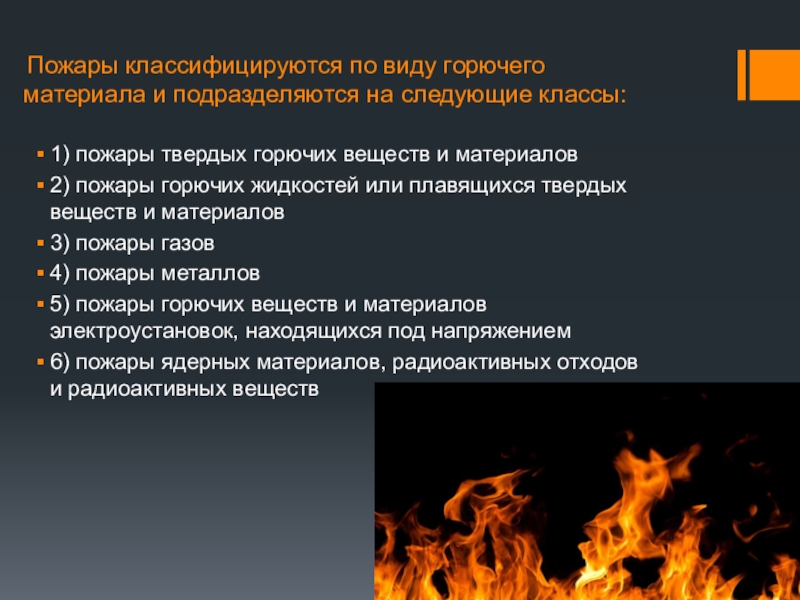

Слайд 2 Пожары классифицируются по виду горючего материала и подразделяются на следующие
классы:
1) пожары твердых горючих веществ и материалов
2) пожары горючих жидкостей или плавящихся твердых веществ и материалов
3) пожары газов
4) пожары металлов
5) пожары горючих веществ и материалов электроустановок, находящихся под напряжением
6) пожары ядерных материалов, радиоактивных отходов и радиоактивных веществ

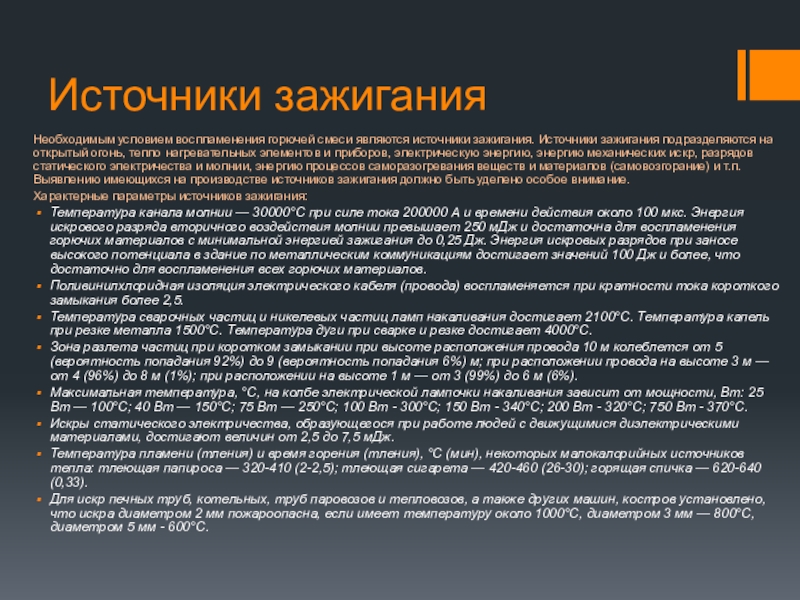

Слайд 3 Источники зажигания
Необходимым условием воспламенения горючей смеси являются источники зажигания. Источники
зажигания подразделяются на открытый огонь, тепло нагревательных элементов и приборов, электрическую энергию, энергию механических искр, разрядов статического электричества и молнии, энергию процессов саморазогревания веществ и материалов (самовозгорание) и т.п. Выявлению имеющихся на производстве источников зажигания должно быть уделено особое внимание.
Характерные параметры источников зажигания:
Температура канала молнии — 30000°С при силе тока 200000 А и времени действия около 100 мкс. Энергия искрового разряда вторичного воздействия молнии превышает 250 мДж и достаточна для воспламенения горючих материалов с минимальной энергией зажигания до 0,25 Дж. Энергия искровых разрядов при заносе высокого потенциала в здание по металлическим коммуникациям достигает значений 100 Дж и более, что достаточно для воспламенения всех горючих материалов.
Поливинилхлоридная изоляция электрического кабеля (провода) воспламеняется при кратности тока короткого замыкания более 2,5.
Температура сварочных частиц и никелевых частиц ламп накаливания достигает 2100°С. Температура капель при резке металла 1500°С. Температура дуги при сварке и резке достигает 4000°С.
Зона разлета частиц при коротком замыкании при высоте расположения провода 10 м колеблется от 5 (вероятность попадания 92%) до 9 (вероятность попадания 6%) м; при расположении провода на высоте 3 м — от 4 (96%) до 8 м (1%); при расположении на высоте 1 м — от 3 (99%) до 6 м (6%).
Максимальная температура, °С, на колбе электрической лампочки накаливания зависит от мощности, Вт: 25 Вт — 100°С; 40 Вт — 150°С; 75 Вт — 250°С; 100 Вт - 300°С; 150 Вт - 340°С; 200 Вт - 320°С; 750 Вт - 370°С.
Искры статического электричества, образующегося при работе людей с движущимися диэлектрическими материалами, достигают величин от 2,5 до 7,5 мДж.
Температура пламени (тления) и время горения (тления), °С (мин), некоторых малокалорийных источников тепла: тлеющая папироса — 320-410 (2-2,5); тлеющая сигарета — 420-460 (26-30); горящая спичка — 620-640 (0,33).
Для искр печных труб, котельных, труб паровозов и тепловозов, а также других машин, костров установлено, что искра диаметром 2 мм пожароопасна, если имеет температуру около 1000°С, диаметром 3 мм — 800°С, диаметром 5 мм - 600°С.

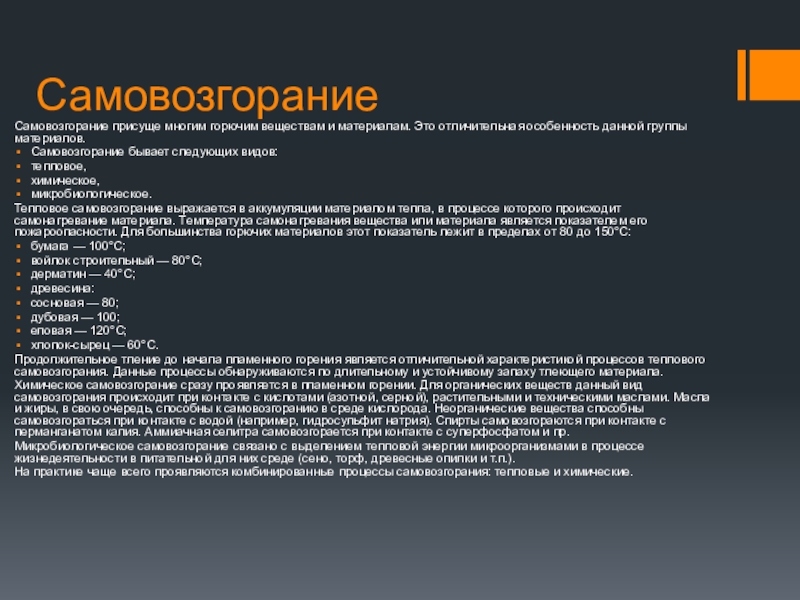

Слайд 4Самовозгорание
Самовозгорание присуще многим горючим веществам и материалам. Это отличительная особенность данной
группы материалов.
Самовозгорание бывает следующих видов:
тепловое,
химическое,
микробиологическое.
Тепловое самовозгорание выражается в аккумуляции материалом тепла, в процессе которого происходит самонагревание материала. Температура самонагревания вещества или материала является показателем его пожароопасности. Для большинства горючих материалов этот показатель лежит в пределах от 80 до 150°С:
бумага — 100°С;
войлок строительный — 80°С;
дерматин — 40°С;
древесина:
сосновая — 80;
дубовая — 100;
еловая — 120°С;
хлопок-сырец — 60°С.
Продолжительное тление до начала пламенного горения является отличительной характеристикой процессов теплового самовозгорания. Данные процессы обнаруживаются по длительному и устойчивому запаху тлеющего материала.
Химическое самовозгорание сразу проявляется в пламенном горении. Для органических веществ данный вид самовозгорания происходит при контакте с кислотами (азотной, серной), растительными и техническими маслами. Масла и жиры, в свою очередь, способны к самовозгоранию в среде кислорода. Неорганические вещества способны самовозгораться при контакте с водой (например, гидросульфит натрия). Спирты самовозгораются при контакте с перманганатом калия. Аммиачная селитра самовозгорается при контакте с суперфосфатом и пр.
Микробиологическое самовозгорание связано с выделением тепловой энергии микроорганизмами в процессе жизнедеятельности в питательной для них среде (сено, торф, древесные опилки и т.п.).
На практике чаще всего проявляются комбинированные процессы самовозгорания: тепловые и химические.
Слайд 5Основные причины возникновения пожаров.
В жилых помещениях:
Детская шалость
Перегрузка электропроводов Неисправность электропроводки
Курение
Затемнение электроламп сгораемыми материалами
Оставление без присмотра электрических нагревательных приборов

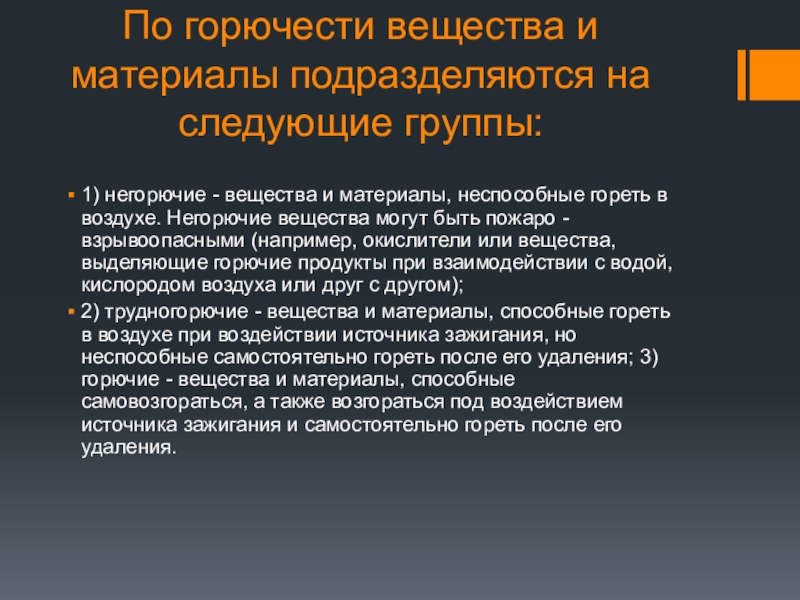

Слайд 6По горючести вещества и материалы подразделяются на следующие группы:
1) негорючие
- вещества и материалы, неспособные гореть в воздухе. Негорючие вещества могут быть пожаро -взрывоопасными (например, окислители или вещества, выделяющие горючие продукты при взаимодействии с водой, кислородом воздуха или друг с другом);
2) трудногорючие - вещества и материалы, способные гореть в воздухе при воздействии источника зажигания, но неспособные самостоятельно гореть после его удаления; 3) горючие - вещества и материалы, способные самовозгораться, а также возгораться под воздействием источника зажигания и самостоятельно гореть после его удаления.

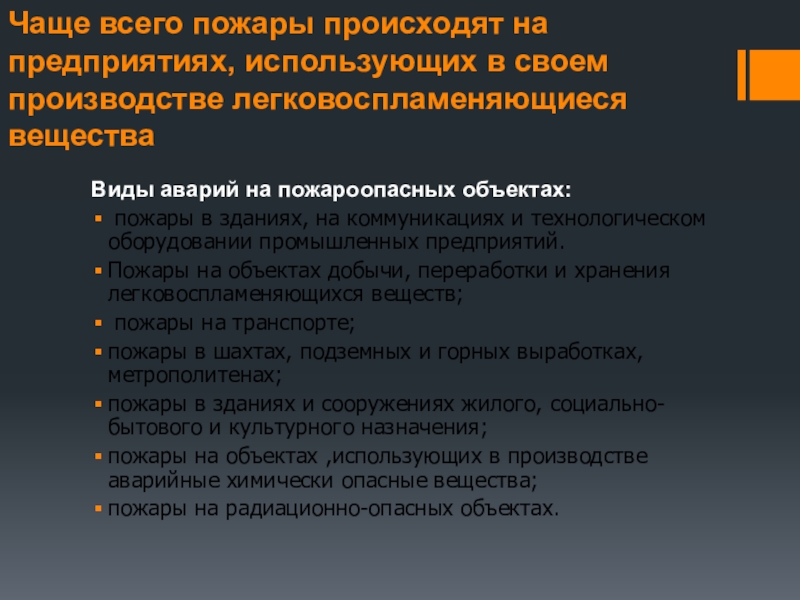

Слайд 7Чаще всего пожары происходят на предприятиях, использующих в своем производстве легковоспламеняющиеся
вещества
Виды аварий на пожароопасных объектах:
пожары в зданиях, на коммуникациях и технологическом оборудовании промышленных предприятий.
Пожары на объектах добычи, переработки и хранения легковоспламеняющихся веществ;
пожары на транспорте;
пожары в шахтах, подземных и горных выработках, метрополитенах;
пожары в зданиях и сооружениях жилого, социально-бытового и культурного назначения;
пожары на объектах ,использующих в производстве аварийные химически опасные вещества;
пожары на радиационно-опасных объектах.
Слайд 8Условия, способствующие распространению пожара.
1. Скопление значительного количества горючих веществ и материалов
на производственных и складских площадях.
2. Наличие путей, создающих возможность распространения пламени и продуктов горения на смежные установки и помещения.
3. Внезапное появление факторов, ускоряющих развитие пожара.
4. Запоздалое обнаружение пожара и сообщение о нём в пожарную часть.
5. Отсутствие или неисправность стационарных или первичных средств пожаротушения.
6. Неправильные действия людей при тушении пожара.

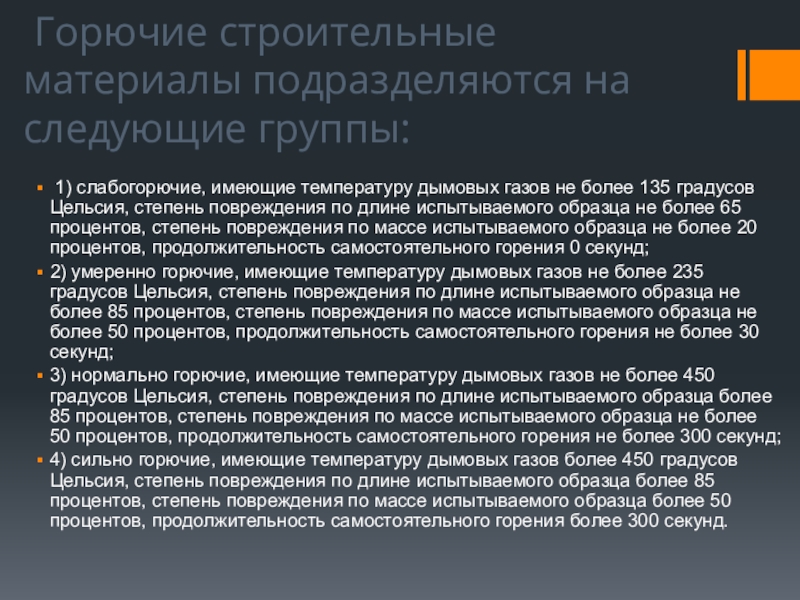

Слайд 9 Горючие строительные материалы подразделяются на следующие группы:
1) слабогорючие, имеющие температуру
дымовых газов не более 135 градусов Цельсия, степень повреждения по длине испытываемого образца не более 65 процентов, степень повреждения по массе испытываемого образца не более 20 процентов, продолжительность самостоятельного горения 0 секунд;
2) умеренно горючие, имеющие температуру дымовых газов не более 235 градусов Цельсия, степень повреждения по длине испытываемого образца не более 85 процентов, степень повреждения по массе испытываемого образца не более 50 процентов, продолжительность самостоятельного горения не более 30 секунд;
3) нормально горючие, имеющие температуру дымовых газов не более 450 градусов Цельсия, степень повреждения по длине испытываемого образца более 85 процентов, степень повреждения по массе испытываемого образца не более 50 процентов, продолжительность самостоятельного горения не более 300 секунд;
4) сильно горючие, имеющие температуру дымовых газов более 450 градусов Цельсия, степень повреждения по длине испытываемого образца более 85 процентов, степень повреждения по массе испытываемого образца более 50 процентов, продолжительность самостоятельного горения более 300 секунд.
Слайд 10Классификация строительных материалов по группам горючести
Классификация строительных материалов по пожарной опасности
основывается на их свойствах и способности к образованию опасных факторов пожара.
Пожарная опасность строительных материалов характеризуется следующими свойствами:
горючесть;
воспламеняемость;
способность распространения пламени по поверхности;
дымообразующая способность;
токсичность продуктов горения.
По горючести строительные материалы подразделяются на горючие (Г) и негорючие (НГ).
Строительные материалы относятся к негорючим при следующих значениях параметров горючести, определяемых экспериментальным путем: прирост температуры - не более 50 градусов Цельсия, потеря массы образца - не более 50 процентов, продолжительность устойчивого пламенного горения - не более 10 секунд.
Строительные материалы, не удовлетворяющие хотя бы одному из указанных в части 4 настоящей статьи значений параметров, относятся к горючим. Горючие строительные материалы подразделяются на следующие группы:
слабогорючие(Г1), имеющие температуру дымовых газов не более 135 градусов Цельсия, степень повреждения по длине испытываемого образца не более 65 процентов, степень повреждения по массе испытываемого образца не более 20 процентов, продолжительность самостоятельного горения 0 секунд;
умеренногорючие(Г2), имеющие температуру дымовых газов не более 235 градусов Цельсия, степень повреждения по длине испытываемого образца не более 85 процентов, степень повреждения по массе испытываемого образца не более 50 процентов, продолжительность самостоятельного горения не более 30 секунд;
нормальногорючие(Г3), имеющие температуру дымовых газов не более 450 градусов Цельсия, степень повреждения по длине испытываемого образца более 85 процентов, степень повреждения по массе испытываемого образца не более 50 процентов, продолжительность самостоятельного горения не более 300 секунд;
сильногорючие (Г4), имеющие температуру дымовых газов более 450 градусов Цельсия, степень повреждения по длине испытываемого образца более 85 процентов, степень повреждения по массе испытываемого образца более 50 процентов, продолжительность самостоятельного горения более 300 секунд.

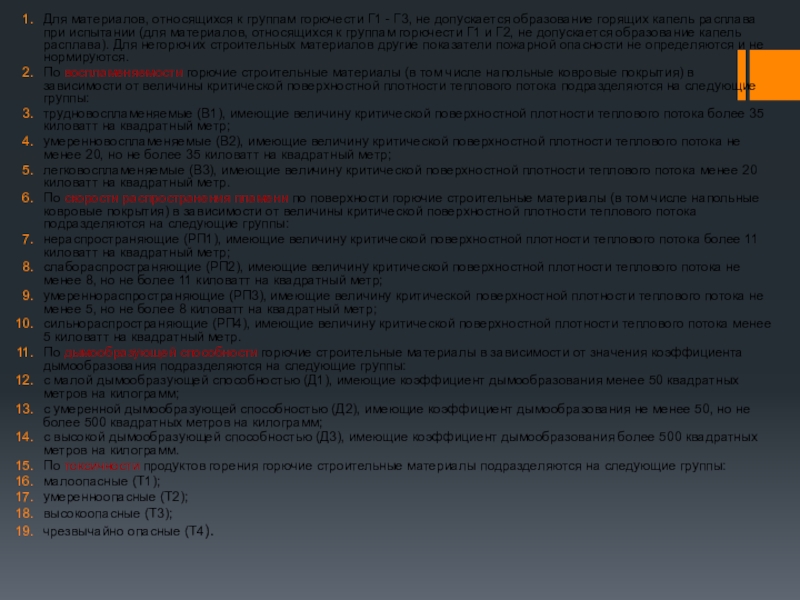

Слайд 11Для материалов, относящихся к группам горючести Г1 - Г3, не допускается
образование горящих капель расплава при испытании (для материалов, относящихся к группам горючести Г1 и Г2, не допускается образование капель расплава). Для негорючих строительных материалов другие показатели пожарной опасности не определяются и не нормируются.
По воспламеняемости горючие строительные материалы (в том числе напольные ковровые покрытия) в зависимости от величины критической поверхностной плотности теплового потока подразделяются на следующие группы:
трудновоспламеняемые (В1), имеющие величину критической поверхностной плотности теплового потока более 35 киловатт на квадратный метр;
умеренновоспламеняемые (В2), имеющие величину критической поверхностной плотности теплового потока не менее 20, но не более 35 киловатт на квадратный метр;
легковоспламеняемые (В3), имеющие величину критической поверхностной плотности теплового потока менее 20 киловатт на квадратный метр.
По скорости распространения пламени по поверхности горючие строительные материалы (в том числе напольные ковровые покрытия) в зависимости от величины критической поверхностной плотности теплового потока подразделяются на следующие группы:
нераспространяющие (РП1), имеющие величину критической поверхностной плотности теплового потока более 11 киловатт на квадратный метр;
слабораспространяющие (РП2), имеющие величину критической поверхностной плотности теплового потока не менее 8, но не более 11 киловатт на квадратный метр;
умереннораспространяющие (РП3), имеющие величину критической поверхностной плотности теплового потока не менее 5, но не более 8 киловатт на квадратный метр;
сильнораспространяющие (РП4), имеющие величину критической поверхностной плотности теплового потока менее 5 киловатт на квадратный метр.
По дымообразующей способности горючие строительные материалы в зависимости от значения коэффициента дымообразования подразделяются на следующие группы:
с малой дымообразующей способностью (Д1), имеющие коэффициент дымообразования менее 50 квадратных метров на килограмм;
с умеренной дымообразующей способностью (Д2), имеющие коэффициент дымообразования не менее 50, но не более 500 квадратных метров на килограмм;
с высокой дымообразующей способностью (Д3), имеющие коэффициент дымообразования более 500 квадратных метров на килограмм.
По токсичности продуктов горения горючие строительные материалы подразделяются на следующие группы:
малоопасные (Т1);
умеренноопасные (Т2);
высокоопасные (Т3);
чрезвычайно опасные (Т4).
Слайд 12По дымообразующей способности горючие строительные материалы в зависимости от значения коэффициента
дымообразования подразделяются на следующие группы:
1) с малой дымообразующей способностью , имеющие коэффициент дымообразования менее 50 квадратных метров на килограмм;
2) с умеренной дымообразующей способностью, имеющие коэффициент дымообразования не менее 50, но не более 500 квадратных метров на килограмм;
3) с высокой дымообразующей способностью, имеющие коэффициент дымообразования более 500 квадратных метров на килограмм.
Слайд 13 По воспламеняемости горючие строительные материалы (в том числе напольные ковровые
покрытия) в зависимости от величины критической поверхностной плотности теплового потока подразделяются на следующие группы:
1) трудновоспламеняемые, имеющие величину критической поверхностной плотности теплового потока более 35 киловатт на квадратный метр;
2) умеренновоспламеняемые, имеющие величину критической поверхностной плотности теплового потока не менее 20, но не более 35 киловатт на квадратный метр;
3) легковоспламеняемые, имеющие величину критической поверхностной плотности теплового потока менее 20 киловатт на квадратный метр.

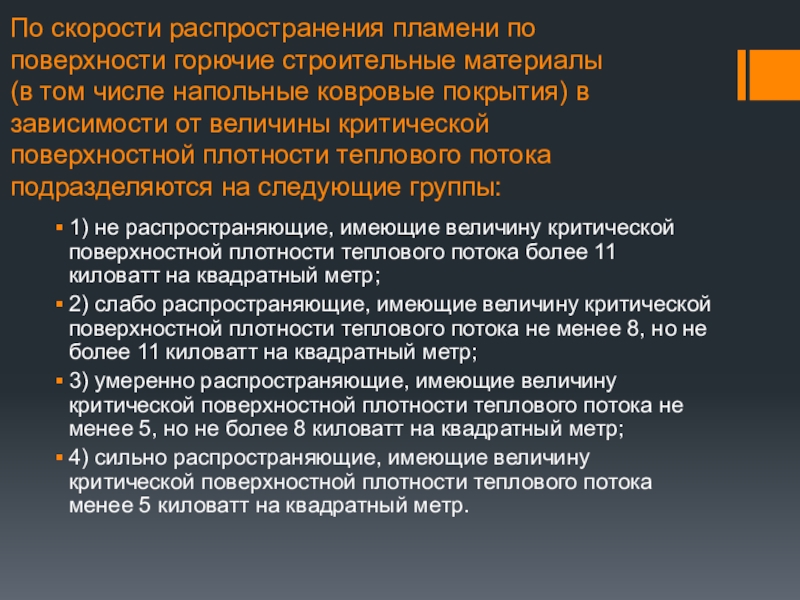

Слайд 14По скорости распространения пламени по поверхности горючие строительные материалы
(в том числе
напольные ковровые покрытия) в зависимости от величины критической поверхностной плотности теплового потока подразделяются на следующие группы:
1) не распространяющие, имеющие величину критической поверхностной плотности теплового потока более 11 киловатт на квадратный метр;
2) слабо распространяющие, имеющие величину критической поверхностной плотности теплового потока не менее 8, но не более 11 киловатт на квадратный метр;
3) умеренно распространяющие, имеющие величину критической поверхностной плотности теплового потока не менее 5, но не более 8 киловатт на квадратный метр;
4) сильно распространяющие, имеющие величину критической поверхностной плотности теплового потока менее 5 киловатт на квадратный метр.

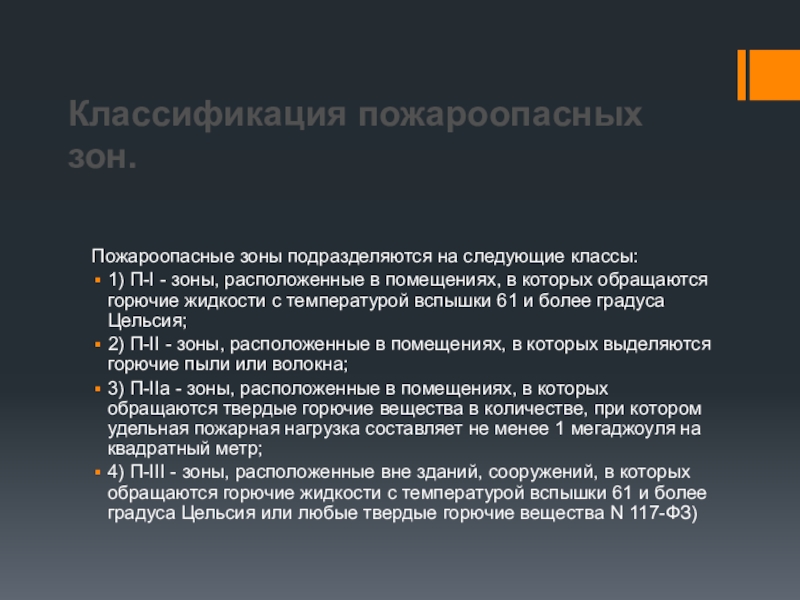

Слайд 15Классификация пожароопасных зон.
Пожароопасные зоны подразделяются на следующие классы:
1) П-I -
зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки 61 и более градуса Цельсия;
2) П-II - зоны, расположенные в помещениях, в которых выделяются горючие пыли или волокна;
3) П-IIа - зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества в количестве, при котором удельная пожарная нагрузка составляет не менее 1 мегаджоуля на квадратный метр;
4) П-III - зоны, расположенные вне зданий, сооружений, в которых обращаются горючие жидкости с температурой вспышки 61 и более градуса Цельсия или любые твердые горючие вещества N 117-ФЗ)

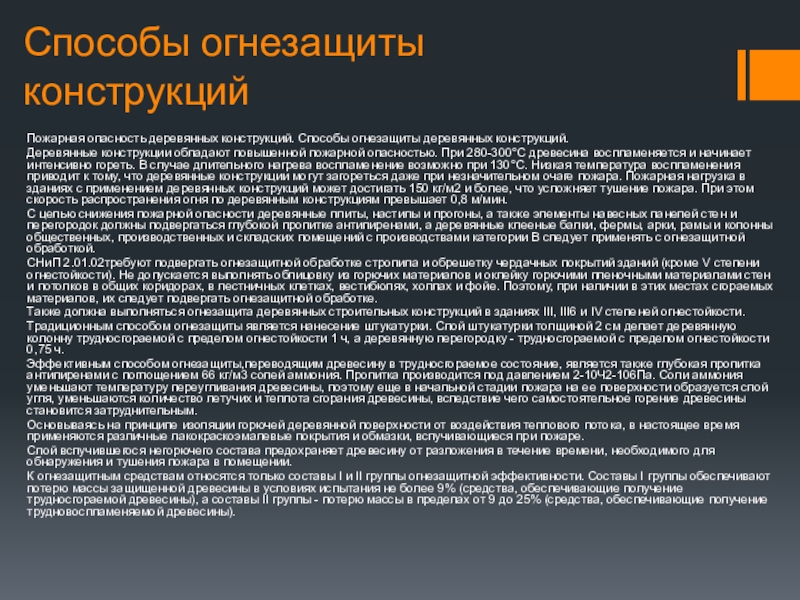

Слайд 16Способы огнезащиты конструкций
Пожарная опасность деревянных конструкций. Способы огнезащиты деревянных конструкций.
Деревянные конструкции
обладают повышенной пожарной опасностью. При 280-300°С древесина воспламеняется и начинает интенсивно гореть. В случае длительного нагрева воспламенение возможно при 130°С. Низкая температура воспламенения приводит к тому, что деревянные конструкции могут загореться даже при незначительном очаге пожара. Пожарная нагрузка в зданиях с применением деревянных конструкций может достигать 150 кг/м2 и более, что усложняет тушение пожара. При этом скорость распространения огня по деревянным конструкциям превышает 0,8 м/мин.
С целью снижения пожарной опасности деревянные плиты, настилы и прогоны, а также элементы навесных панелей стен и перегородок должны подвергаться глубокой пропитке антипиренами, а деревянные клееные балки, фермы, арки, рамы и колонны общественных, производственных и складских помещений с производствами категории В следует применять с огнезащитной обработкой.
СНиП 2.01.02требуют подвергать огнезащитной обработке стропила и обрешетку чердачных покрытий зданий (кроме V степени огнестойкости). Не допускается выполнять облицовку из горючих материалов и оклейку горючими пленочными материалами стен и потолков в общих коридорах, в лестничных клетках, вестибюлях, холлах и фойе. Поэтому, при наличии в этих местах сгораемых материалов, их следует подвергать огнезащитной обработке.
Также должна выполняться огнезащита деревянных строительных конструкций в зданиях III, III6 и IV степеней огнестойкости.
Традиционным способом огнезащиты является нанесение штукатурки. Слой штукатурки толщиной 2 см делает деревянную колонну трудносгораемой с пределом огнестойкости 1 ч, а деревянную перегородку - трудносгораемой с пределом огнестойкости 0,75 ч.
Эффективным способом огнезащиты,переводящим древесину в трудносгораемое состояние, является также глубокая пропитка антипиренами с поглощением 66 кг/м3 солей аммония. Пропитка производится под давлением 2-10Ч2-106Па. Соли аммония уменьшают температуру переугливания древесины, поэтому еще в начальной стадии пожара на ее поверхности образуется слой угля, уменьшаются количество летучих и теплота сгорания древесины, вследствие чего самостоятельное горение древесины становится затруднительным.
Основываясь на принципе изоляции горючей деревянной поверхности от воздействия теплового потока, в настоящее время применяются различные лакокраскоэмалевые покрытия и обмазки, вспучивающиеся при пожаре.
Слой вспучившегося негорючего состава предохраняет древесину от разложения в течение времени, необходимого для обнаружения и тушения пожара в помещении.
К огнезащитным средствам относятся только составы I и II группы огнезащитной эффективности. Составы I группы обеспечивают потерю массы защищенной древесины в условиях испытания не более 9% (средства, обеспечивающие получение трудносгораемой древесины), а составы II группы - потерю массы в пределах от 9 до 25% (средства, обеспечивающие получение трудновоспламеняемой древесины).

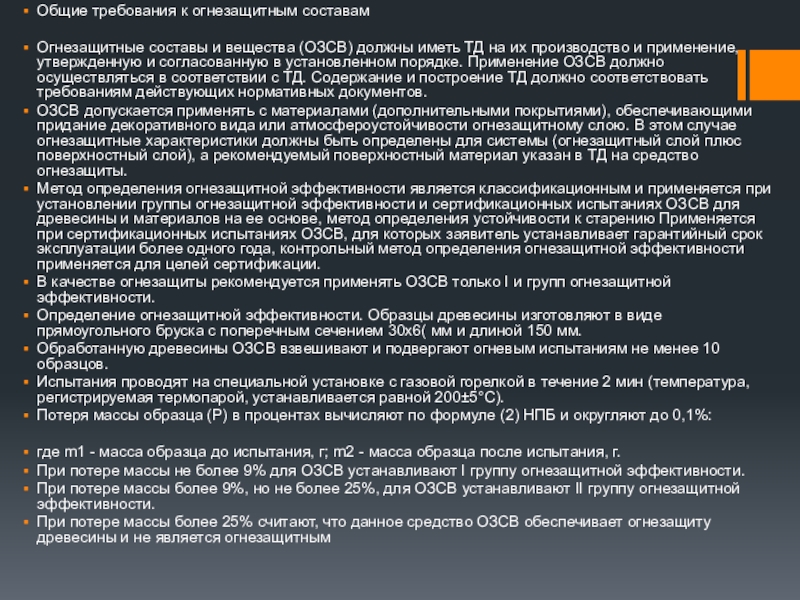

Слайд 17Общие требования к огнезащитным составам
Огнезащитные составы и вещества (ОЗСВ) должны иметь
ТД на их производство и применение, утвержденную и согласованную в установленном порядке. Применение ОЗСВ должно осуществляться в соответствии с ТД. Содержание и построение ТД должно соответствовать требованиям действующих нормативных документов.
ОЗСВ допускается применять с материалами (дополнительными покрытиями), обеспечивающими придание декоративного вида или атмосфероустойчивости огнезащитному слою. В этом случае огнезащитные характеристики должны быть определены для системы (огнезащитный слой плюс поверхностный слой), а рекомендуемый поверхностный материал указан в ТД на средство огнезащиты.
Метод определения огнезащитной эффективности является классификационным и применяется при установлении группы огнезащитной эффективности и сертификационных испытаниях ОЗСВ для древесины и материалов на ее основе, метод определения устойчивости к старению Применяется при сертификационных испытаниях ОЗСВ, для которых заявитель устанавливает гарантийный срок эксплуатации более одного года, контрольный метод определения огнезащитной эффективности применяется для целей сертификации.
В качестве огнезащиты рекомендуется применять ОЗСВ только I и групп огнезащитной эффективности.
Определение огнезащитной эффективности. Образцы древесины изготовляют в виде прямоугольного бруска с поперечным сечением 30х6( мм и длиной 150 мм.
Обработанную древесины ОЗСВ взвешивают и подвергают огневым испытаниям не менее 10 образцов.
Испытания проводят на специальной установке с газовой горелкой в течение 2 мин (температура, регистрируемая термопарой, устанавливается равной 200±5°С).
Потеря массы образца (Р) в процентах вычисляют по формуле (2) НПБ и округляют до 0,1%:
где m1 - масса образца до испытания, г; m2 - масса образца после испытания, г.
При потере массы не более 9% для ОЗСВ устанавливают I группу огнезащитной эффективности.
При потере массы более 9%, но не более 25%, для ОЗСВ устанавливают II группу огнезащитной эффективности.
При потере массы более 25% считают, что данное средство ОЗСВ обеспечивает огнезащиту древесины и не является огнезащитным
Слайд 18Пожарная опасность металлических конструкций. Способы огнезащиты металлических конструкций
Металлы очень чувствительны к
воздействию температуры и огня. Несмотря на свою негорючесть и отсутствие распространения огня по ним, фактический предел огнестойкости стальных конструкций в условиях пожара (время до обрушения конструкции или ее опасной деформации) составляет от 0,1 до 0,4 ч в зависимости от толщины элементов сечения, и в среднем принимается 0,25 ч. Для повышения пределов огнестойкости металлических конструкций в настоящее время применяют следующие способы огнезащиты:
обетонирование;
огнезащитные облицовки;
огнезащитные покрытия;
вспучивающиеся огнезащитные покрытия (лаки, краски, эмали).
Обетонирование выполняется путем нанесения на поверхность стальных конструкций слоя бетона или путем заключения стальных стержней из прокатных профилей в монолитную бетонную оболочку.
Огнезащитная облицовка выполняется с применением плитных, листовых и штучных изделий.
гнезащитные покрытия в виде лаков, эмалей и красок наносятся на поверхность стальных конструкций механизированными способами или вручную. Огнезащитные свойства вспучивающихся покрытий проявляются за счет увеличения их толщины под воздействием высоких температур и, соответственно, снижения температуры, непосредственно воздействующей на конструкцию.
Слайд 19Требования норм пожарной безопасности к огнезащитным составам для стальных конструкций
Огнезащитные составы
должны быть утверждены и согласованы в установленном порядке, должны иметь техническую документацию на их производство и применение, а также сертификат пожарной безопасности.
Техническая документация должна содержать следующие показатели и характеристики огнезащитных составов: группу огнезащитной эффективности; расход для определения группы огнезащитной эффективности; внешний вид; сведения по технологии нанесения: способы подготовки поверхности, виды и марки грунтов, адгезия, количество слоев, условия сушки; гарантийный срок и условия хранения состава; мероприятия по технике безопасности и пожарной безопасности при хранении составов и производстве работ.
В случае необходимости в технической документации следует указывать сведения по видам и маркам лакокрасочных составов, допустимым для нанесения поверх огнезащитного слоя в целях его защиты от воздействия внешней среды или придания покрытию декоративных свойств.
Кроме того, в технической документации должны быть указаны следующие сведения об огнезащитном покрытии: толщина для определенной группы огнезащитной эффективности; условия эксплуатации (предельные значения влажности, температуры окружающей среды и т.п.); внешний вид; объемная масса; гарантийный срок эксплуатации; возможность и периодичность замены или восстановления покрытия в зависимости от условий эксплуатации.
Производство и поставка огнезащитных составов, проектирование и производство работ по огнезащите конструкций должны осуществляться организациями, имеющими лицензию на данный вид деятельности.
Группа огнезащитной эффективности огнезащитных составов определяется в зависимости от времени достижения предельного состояния стали. За предельное состояние принимается достижение критической температуры стали опытных образцов в условиях огневых испытаний, равной 500°С).
Огнезащитная эффективность составов подразделяется на 5 групп:
1-я - не менее 150,мин;
2-я - не менее 120 мин;
3-я - не менее 60 мин;
4-я - не менее 45 мин;
5-я - не менее 30 мин.
При определении группы огнезащитной эффективности составов не рассматриваются результаты испытаний с показателями менее 30 мин.
Огнезащитные покрытия должны иметь возможность восстановления после гарантийного срока эксплуатации.
Не допускается применение огнезащитных покрытий на объектах защиты, расположенных в местах, исключающих возможность замены или восстановления покрытия защитной эффективности.
Нормы не распространяются на определение пределов огнестойкости конструкций с огнезащитой.
Огнезащитные составы должны быть утверждены и согласованы в установленном порядке, должны иметь техническую документацию на их производство и применение, а также сертификат пожарной безопасности.
Техническая документация должна содержать следующие показатели и характеристики огнезащитных составов: группу огнезащитной эффективности; расход для определения группы огнезащитной эффективности; внешний вид; сведения по технологии нанесения: способы подготовки поверхности, виды и марки грунтов, адгезия, количество слоев, условия сушки; гарантийный срок и условия хранения состава; мероприятия по технике безопасности и пожарной безопасности при хранении составов и производстве работ.
Производство и поставка огнезащитных составов, проектирование и производство работ по огнезащите конструкций должны осуществляться организациями, имеющими лицензию на данный вид деятельности.
