Презентация, доклад Методы наблюдения и регистрации элементарныx частиц
Содержание
- 1. Презентация Методы наблюдения и регистрации элементарныx частиц
- 2. Методы наблюдения и регистрации элементарных частицСчётчик ГейгераКамера Вильсона Пузырьковая камераФотографическиеэмульсииСцинтилляционныйметод
- 3. Слайд 3
- 4. Газоразрядный счётчик Гейгера+-RК усилителюСтеклянная трубкаАнодКатодВ газоразрядном счетчике
- 5. Применение счётчикаСчётчик Гейгера применяется в основном для
- 6. Вильсон Чарлз Томсон РисВильсон- английский физик, член
- 7. Камера ВильсонаКамеру Вильсона можно назвать “окном” в
- 8. Если частицы проникают в камеру, то на
- 9. Пузырьковая камераПри понижении давления жидкость в камере переходит в перегретое состояние. поршень
- 10. Траектории заряжённых частицПролёт частицы вызывает образование цепочки капель, которые можно сфотографировать.
- 11. Заряжённые частицы создают скрытые изображения следа движения.По
- 12. Сцинтилляционный методВ этом методе (Резерфорда) для регистрации
- 13. Домашнее задание §+ практическая задача:По

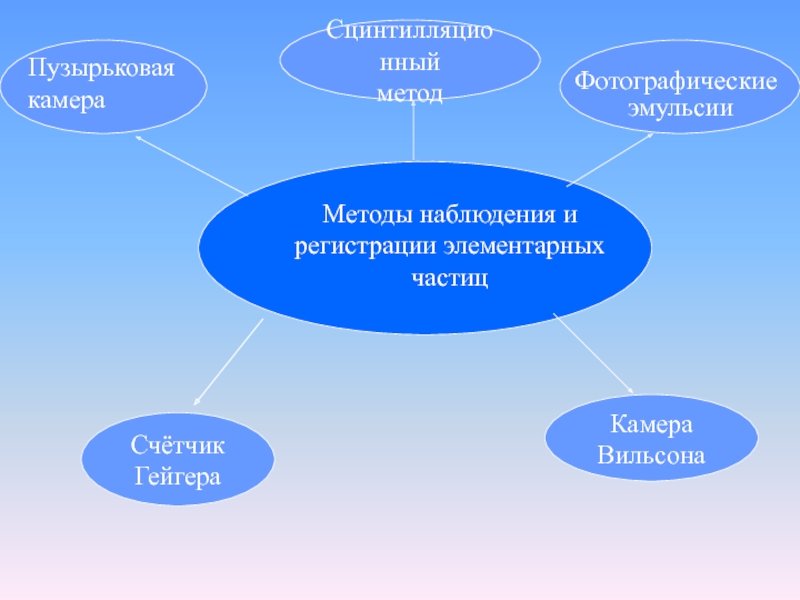

Методы наблюдения и регистрации элементарных частицСчётчик ГейгераКамера Вильсона Пузырьковая камераФотографическиеэмульсииСцинтилляционныйметод
Слайд 2
Методы наблюдения и регистрации элементарных частиц
Счётчик Гейгера
Камера Вильсона
Пузырьковая камера
Фотографические
эмульсии
Сцинтилляционный
метод

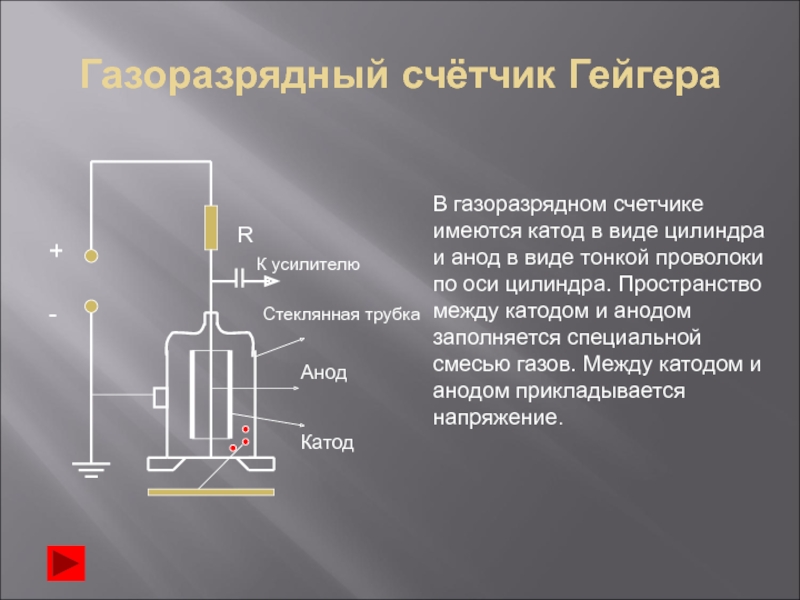

Слайд 4Газоразрядный счётчик Гейгера
+
-
R
К усилителю
Стеклянная трубка
Анод
Катод
В газоразрядном счетчике имеются катод в виде
цилиндра и анод в виде тонкой проволоки по оси цилиндра. Пространство между катодом и анодом заполняется специальной смесью газов. Между катодом и анодом прикладывается напряжение.
Слайд 5Применение счётчика
Счётчик Гейгера применяется в основном для регистрации фотонов и y-
квантов.
Счётчик регистрирует почти все падающие в него электроны.
Регистрация сложных частиц затруднена.
Счётчик регистрирует почти все падающие в него электроны.
Регистрация сложных частиц затруднена.
Слайд 6Вильсон Чарлз Томсон Рис
Вильсон- английский физик, член Лондонского королевского общества. Изобрёл
в 1912 г прибор для наблюдения и фотографирования следов заряжённых частиц, впоследствии названную камерой Вильсона (Нобелевская премия, 1927).

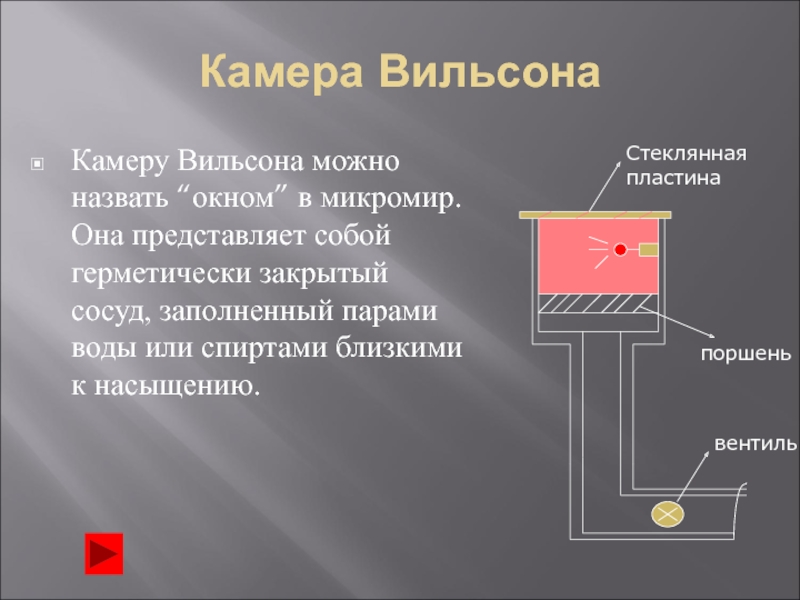

Слайд 7Камера Вильсона
Камеру Вильсона можно назвать “окном” в микромир. Она представляет собой
герметически закрытый сосуд, заполненный парами воды или спиртами близкими к насыщению.
Стеклянная
пластина
поршень
вентиль

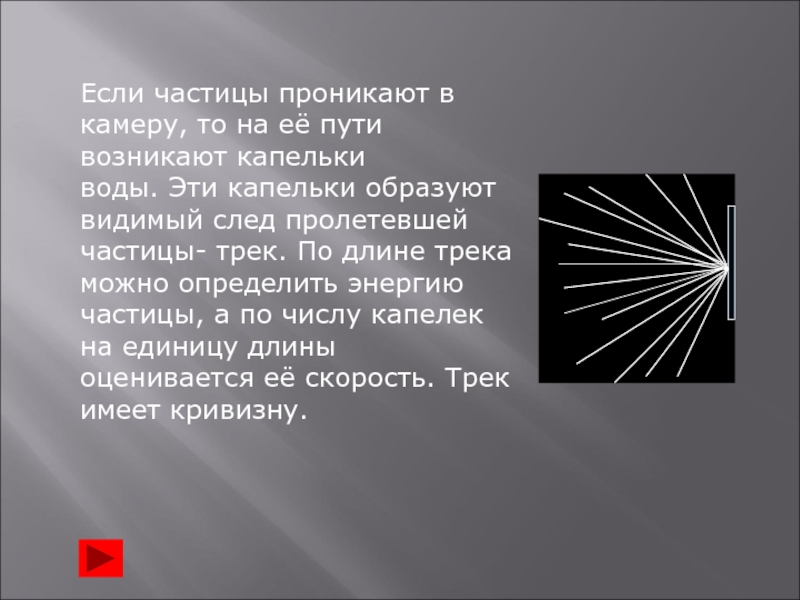

Слайд 8Если частицы проникают в камеру, то на её пути возникают капельки
воды.
Эти капельки образуют видимый след пролетевшей частицы- трек. По длине трека можно определить энергию частицы, а по числу капелек на единицу длины оценивается её скорость. Трек имеет кривизну.

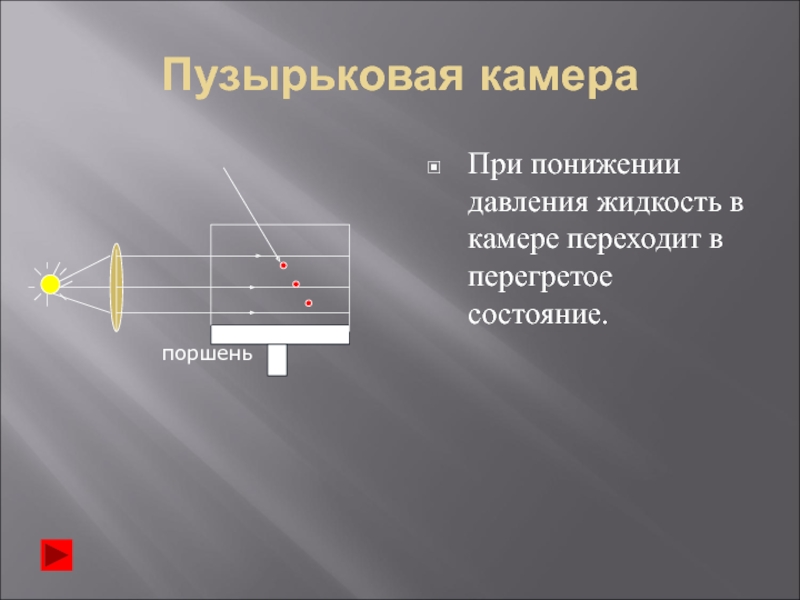

Слайд 9Пузырьковая камера
При понижении давления жидкость в камере переходит в перегретое состояние.
поршень

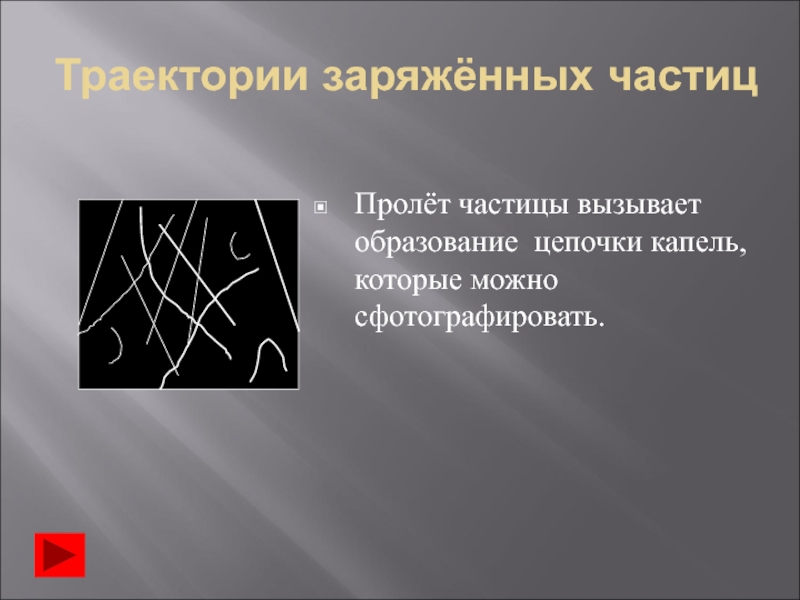

Слайд 10Траектории заряжённых частиц
Пролёт частицы вызывает образование цепочки капель, которые можно сфотографировать.

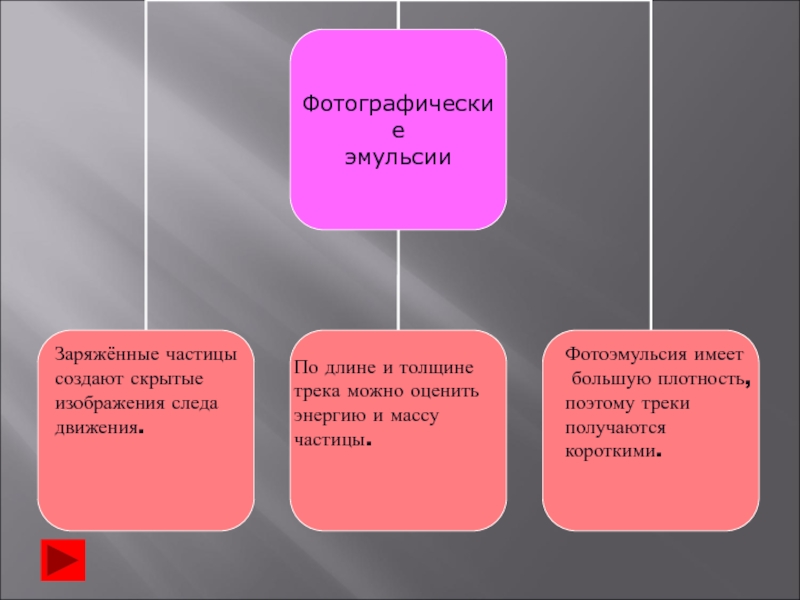

Слайд 11Заряжённые частицы создают скрытые изображения следа движения.
По длине и толщине трека
можно оценить энергию и массу частицы.
Фотоэмульсия имеет
большую плотность,
поэтому треки
получаются
короткими.
Слайд 12Сцинтилляционный метод
В этом методе (Резерфорда) для регистрации используются кристаллы. Прибор состоит
из сцинтиллятора, фотоэлектронного умножителя и электронной системы.
1
nv
nv
2
3
e
4
5
6
7

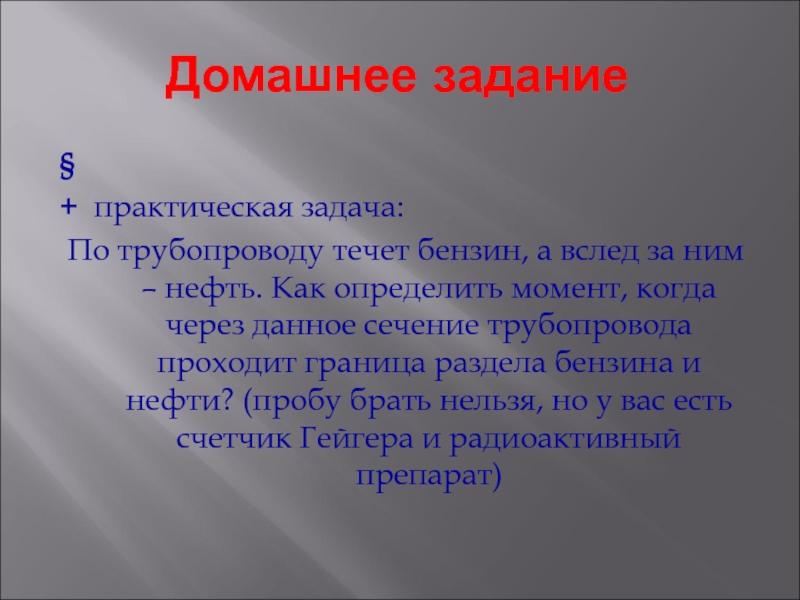

Слайд 13
Домашнее задание
§
+ практическая задача:
По трубопроводу течет бензин, а вслед за
ним – нефть. Как определить момент, когда через данное сечение трубопровода проходит граница раздела бензина и нефти? (пробу брать нельзя, но у вас есть счетчик Гейгера и радиоактивный препарат)
