Слайд 1Урок на тему: Технические проблемы теплоснабжения.
03.12.13- 10.12.13

Урок на тему: Технические проблемы теплоснабжения. 03.12.13- 10.12.13

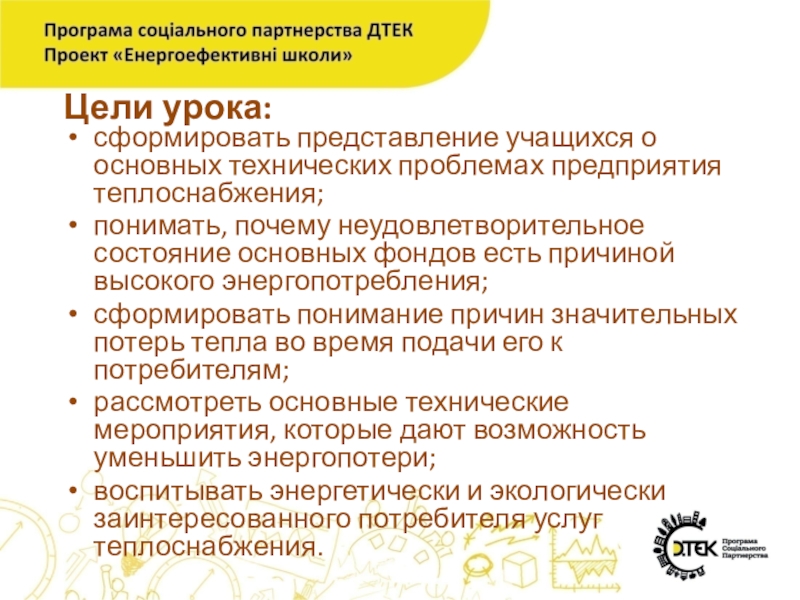

Слайд 2Цели урока:
сформировать представление учащихся о основных технических проблемах предприятия теплоснабжения;
понимать, почему

неудовлетворительное состояние основных фондов есть причиной высокого энергопотребления;
сформировать понимание причин значительных потерь тепла во время подачи его к потребителям;
рассмотреть основные технические мероприятия, которые дают возможность уменьшить энергопотери;
воспитывать энергетически и экологически заинтересованного потребителя услуг теплоснабжения.
Цели урока:сформировать представление учащихся о основных технических проблемах предприятия теплоснабжения;понимать, почему неудовлетворительное состояние основных фондов есть причиной

Слайд 3Сегодня на уроке мы узнаем:
Об основных технических проблемах потери тепла;
О высоком

энергопотреблении во время производства тепла;
Основные проблемы потерь тепла;
Какие технические мероприятия нужно проводить для уменьшения теплопотерь;
Сегодня на уроке мы узнаем:Об основных технических проблемах потери тепла;О высоком энергопотреблении во время производства тепла; Основные

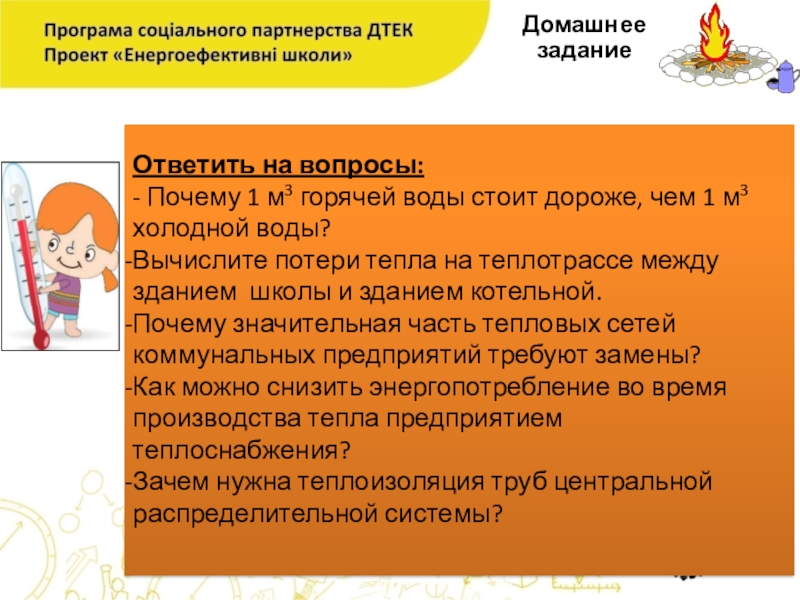

Слайд 4Домашнее
задание
Ответить на вопросы: - Почему 1 м3 горячей воды стоит дороже, чем

1 м3 холодной воды?
Вычислите потери тепла на теплотрассе между зданием школы и зданием котельной.
Почему значительная часть тепловых сетей коммунальных предприятий требуют замены?
Как можно снизить энергопотребление во время производства тепла предприятием теплоснабжения?
Зачем нужна теплоизоляция труб центральной распределительной системы?
ДомашнеезаданиеОтветить на вопросы: - Почему 1 м3 горячей воды стоит дороже, чем 1 м3 холодной воды?Вычислите потери

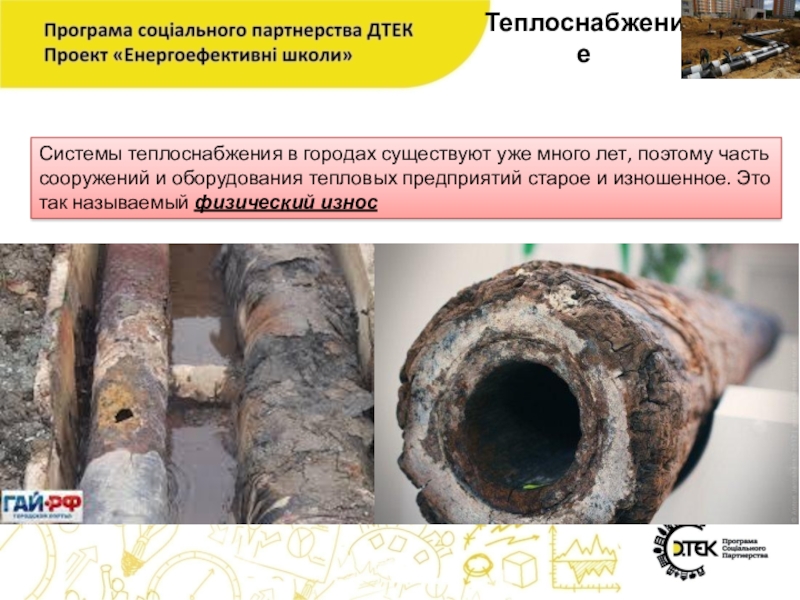

Слайд 5Теплоснабжение
Системы теплоснабжения в городах существуют уже много лет, поэтому часть сооружений

и оборудования тепловых предприятий старое и изношенное. Это так называемый физический износ
ТеплоснабжениеСистемы теплоснабжения в городах существуют уже много лет, поэтому часть сооружений и оборудования тепловых предприятий старое и

Слайд 6Проблемы
теплоснабжения
Теплосеть – система трубопроводов, по которым подаётся тепло.
На большинстве тепловых предприятий

более чем 30…50% тепловых сетей есть изношены и аварийными.
Третья часть этих труб нуждаются срочной замены. Неторные элементы системы теплоснабжения отработаны морально. Они работают менее эффективно чем современное оборудование.
ПроблемытеплоснабженияТеплосеть – система трубопроводов, по которым подаётся тепло.На большинстве тепловых предприятий более чем 30…50% тепловых сетей есть

Слайд 7Проблемы
теплоснабжения

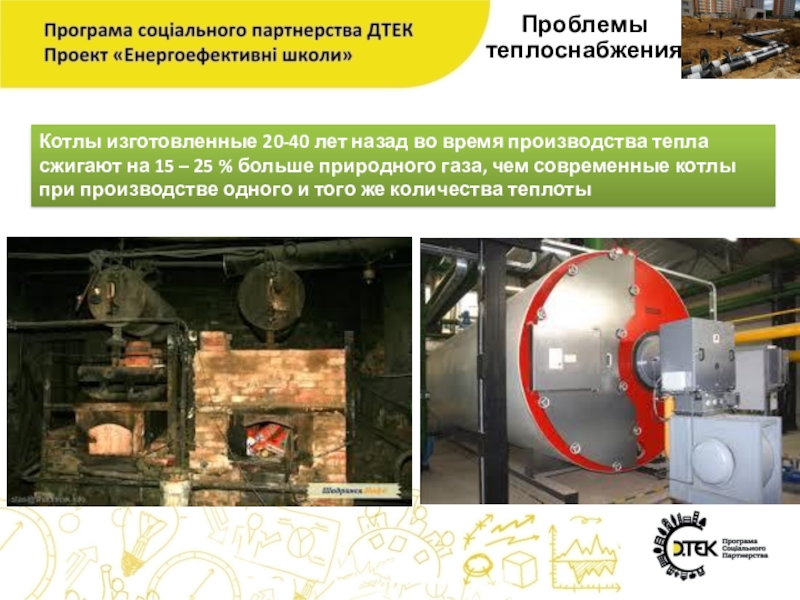

Котлы изготовленные 20-40 лет назад во время производства тепла сжигают на

15 – 25 % больше природного газа, чем современные котлы при производстве одного и того же количества теплоты
ПроблемытеплоснабженияКотлы изготовленные 20-40 лет назад во время производства тепла сжигают на 15 – 25 % больше природного

Слайд 8Проблемы
теплоснабжения

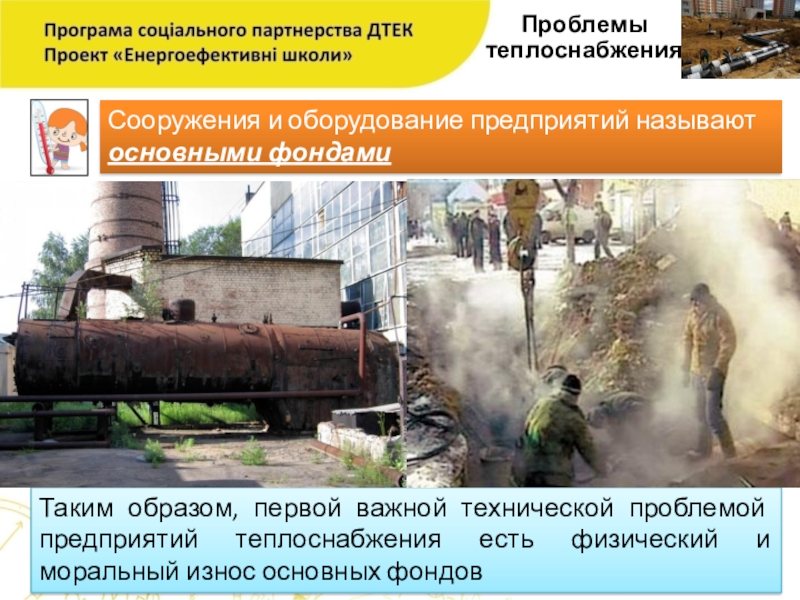

Сооружения и оборудование предприятий называют основными фондами
Таким образом, первой важной технической

проблемой предприятий теплоснабжения есть физический и моральный износ основных фондов
ПроблемытеплоснабженияСооружения и оборудование предприятий называют основными фондамиТаким образом, первой важной технической проблемой предприятий теплоснабжения есть физический и

Слайд 9Большое
энергопотребление
Для производства тепла используется очень много энергетических ресурсов – природного газа.
Чтобы

закипятить воду в чайнике необходимо затратить некоторое количество природного газа.
БольшоеэнергопотреблениеДля производства тепла используется очень много энергетических ресурсов – природного газа.Чтобы закипятить воду в чайнике необходимо затратить

Слайд 10Большое
энергопотребление

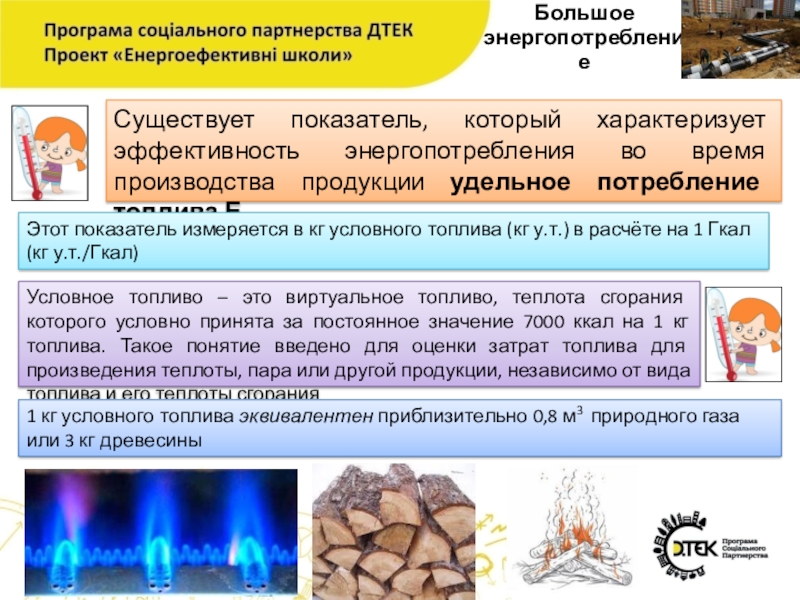

Существует показатель, который характеризует эффективность энергопотребления во время производства продукции удельное

потребление топлива Еуд

Этот показатель измеряется в кг условного топлива (кг у.т.) в расчёте на 1 Гкал (кг у.т./Гкал)

Условное топливо – это виртуальное топливо, теплота сгорания которого условно принята за постоянное значение 7000 ккал на 1 кг топлива. Такое понятие введено для оценки затрат топлива для произведения теплоты, пара или другой продукции, независимо от вида топлива и его теплоты сгорания

1 кг условного топлива эквивалентен приблизительно 0,8 м3 природного газа или 3 кг древесины

БольшоеэнергопотреблениеСуществует показатель, который характеризует эффективность энергопотребления во время производства продукции удельное потребление топлива Еуд Этот показатель измеряется

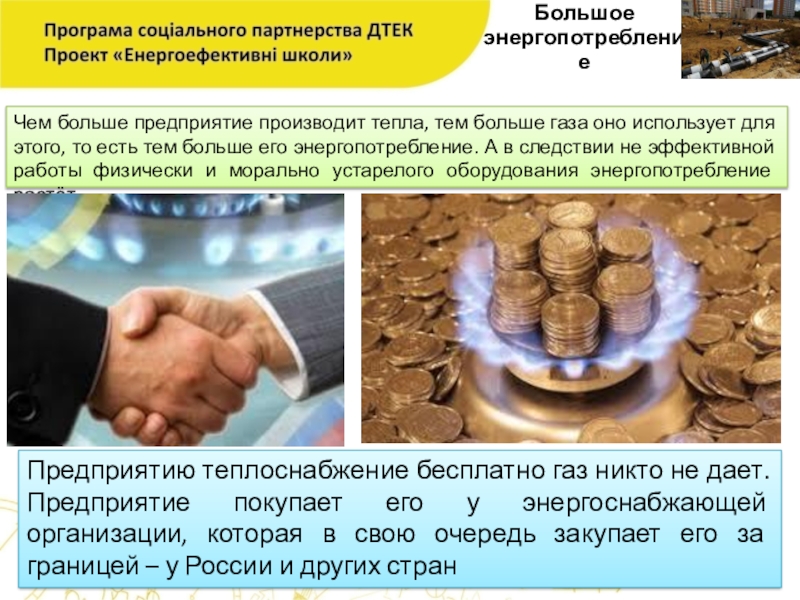

Слайд 11Большое
энергопотребление
Чем больше предприятие производит тепла, тем больше газа оно использует для

этого, то есть тем больше его энергопотребление. А в следствии не эффективной работы физически и морально устарелого оборудования энергопотребление растёт.

Предприятию теплоснабжение бесплатно газ никто не дает. Предприятие покупает его у энергоснабжающей организации, которая в свою очередь закупает его за границей – у России и других стран

БольшоеэнергопотреблениеЧем больше предприятие производит тепла, тем больше газа оно использует для этого, то есть тем больше его

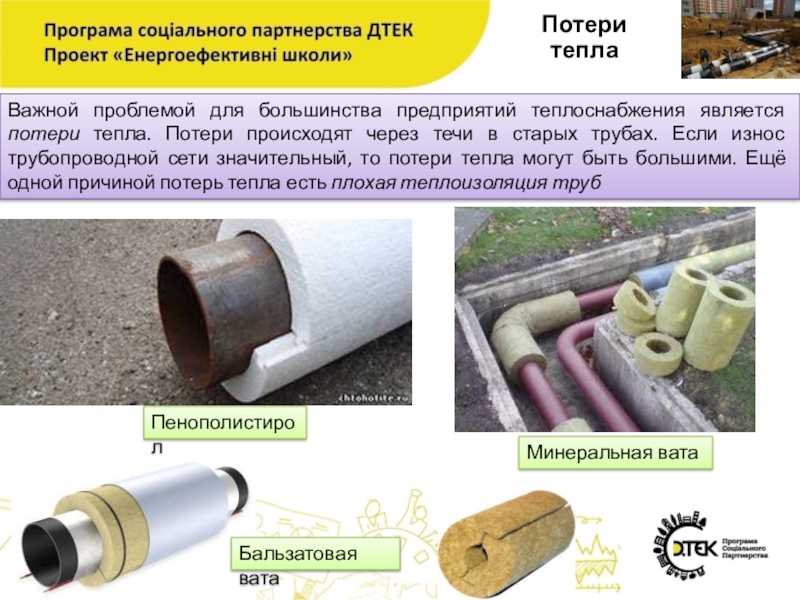

Слайд 12Потери
тепла
Важной проблемой для большинства предприятий теплоснабжения является потери тепла. Потери происходят

через течи в старых трубах. Если износ трубопроводной сети значительный, то потери тепла могут быть большими. Ещё одной причиной потерь тепла есть плохая теплоизоляция труб

Пенополистирол

Минеральная вата

Бальзатовая вата

ПотеритеплаВажной проблемой для большинства предприятий теплоснабжения является потери тепла. Потери происходят через течи в старых трубах. Если

Слайд 13Потери
тепла

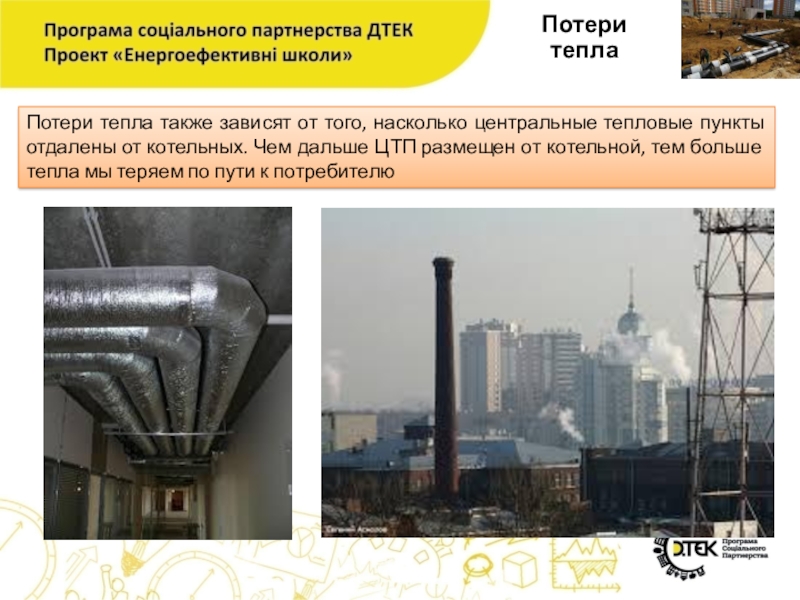

Потери тепла также зависят от того, насколько центральные тепловые пункты отдалены

от котельных. Чем дальше ЦТП размещен от котельной, тем больше тепла мы теряем по пути к потребителю
ПотеритеплаПотери тепла также зависят от того, насколько центральные тепловые пункты отдалены от котельных. Чем дальше ЦТП размещен

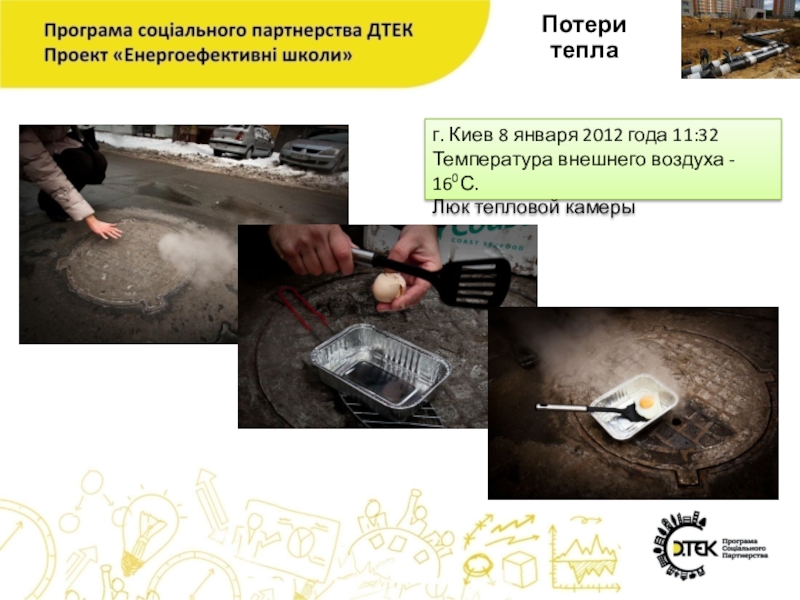

Слайд 14Потери
тепла
г. Киев 8 января 2012 года 11:32
Температура внешнего воздуха - 160С.
Люк

тепловой камеры
Потеритеплаг. Киев 8 января 2012 года 11:32Температура внешнего воздуха - 160С.Люк тепловой камеры

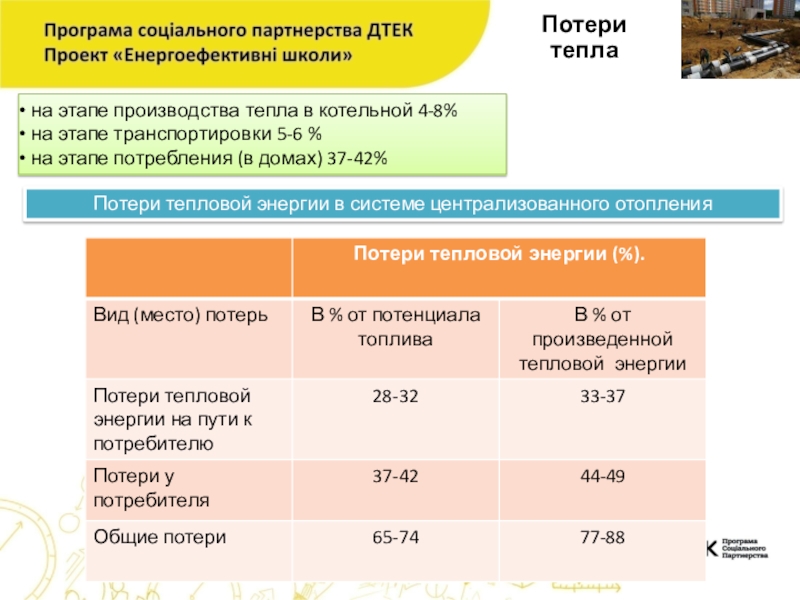

Слайд 15Потери
тепла
на этапе производства тепла в котельной 4-8%
на этапе транспортировки

5-6 %
на этапе потребления (в домах) 37-42%

Потери тепловой энергии в системе централизованного отопления

Потеритепла на этапе производства тепла в котельной 4-8% на этапе транспортировки 5-6 % на этапе потребления (в

Слайд 16Способы уменьшения
теплопотерь

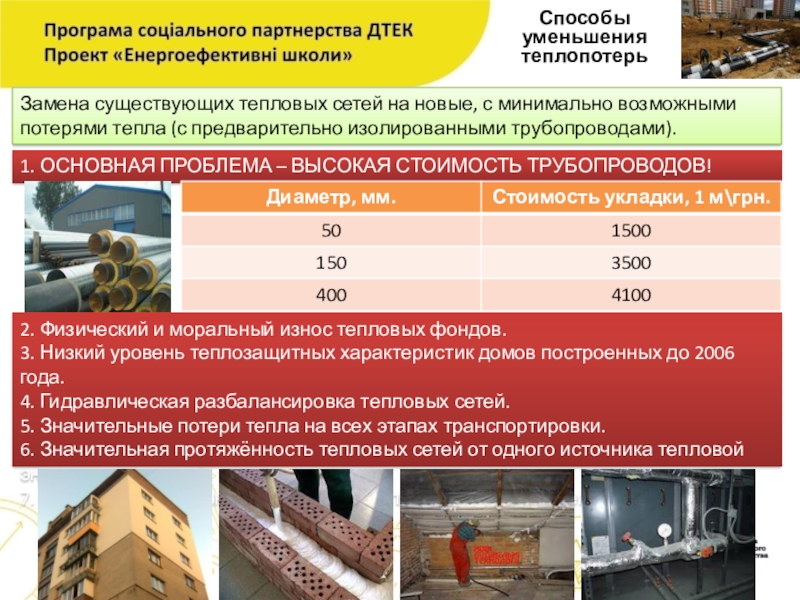

Замена существующих тепловых сетей на новые, с минимально возможными

потерями тепла (с предварительно изолированными трубопроводами).

1. ОСНОВНАЯ ПРОБЛЕМА – ВЫСОКАЯ СТОИМОСТЬ ТРУБОПРОВОДОВ!

2. Физический и моральный износ тепловых фондов.
3. Низкий уровень теплозащитных характеристик домов построенных до 2006 года.
4. Гидравлическая разбалансировка тепловых сетей.
5. Значительные потери тепла на всех этапах транспортировки.
6. Значительная протяжённость тепловых сетей от одного источника тепловой энергии.
7. Высокий уровень энергопотребления при производстве тепла

Способы уменьшения теплопотерьЗамена существующих тепловых сетей на новые, с минимально возможными потерями тепла (с предварительно изолированными трубопроводами).1.

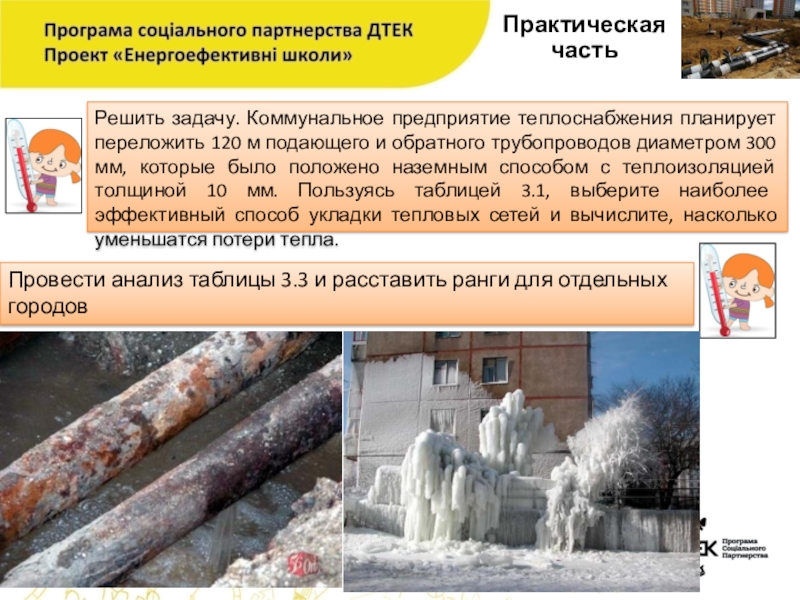

Слайд 17Практическая
часть
Решить задачу. Коммунальное предприятие теплоснабжения планирует переложить 120 м подающего и

обратного трубопроводов диаметром 300 мм, которые было положено наземным способом с теплоизоляцией толщиной 10 мм. Пользуясь таблицей 3.1, выберите наиболее эффективный способ укладки тепловых сетей и вычислите, насколько уменьшатся потери тепла.

Провести анализ таблицы 3.3 и расставить ранги для отдельных городов

ПрактическаячастьРешить задачу. Коммунальное предприятие теплоснабжения планирует переложить 120 м подающего и обратного трубопроводов диаметром 300 мм, которые

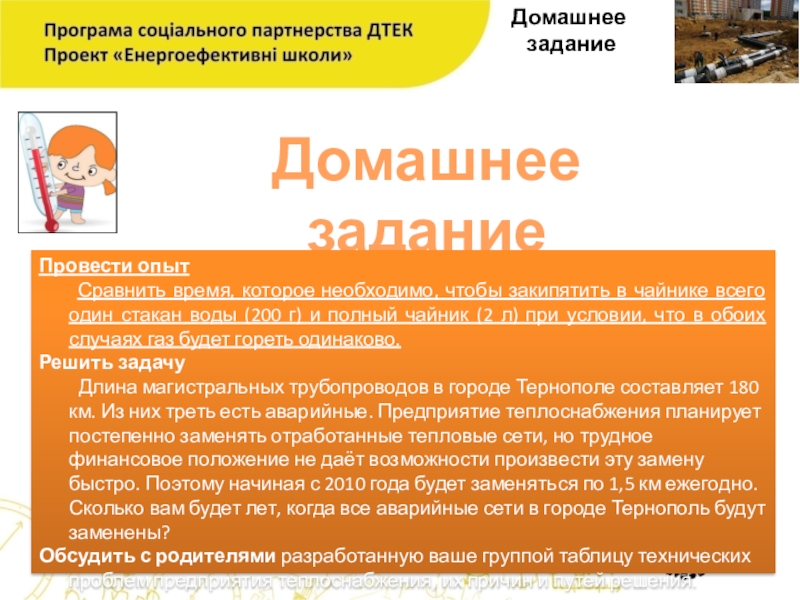

Слайд 18Домашнее
задание
Домашнее задание
Провести опыт
Сравнить время, которое необходимо,

чтобы закипятить в чайнике всего один стакан воды (200 г) и полный чайник (2 л) при условии, что в обоих случаях газ будет гореть одинаково.
Решить задачу
Длина магистральных трубопроводов в городе Тернополе составляет 180 км. Из них треть есть аварийные. Предприятие теплоснабжения планирует постепенно заменять отработанные тепловые сети, но трудное финансовое положение не даёт возможности произвести эту замену быстро. Поэтому начиная с 2010 года будет заменяться по 1,5 км ежегодно. Сколько вам будет лет, когда все аварийные сети в городе Тернополь будут заменены?
Обсудить с родителями разработанную ваше группой таблицу технических проблем предприятия теплоснабжения, их причин и путей решения.
Домашнее заданиеДомашнее заданиеПровести опыт    Сравнить время, которое необходимо, чтобы закипятить в чайнике всего один
