Презентация, доклад к уроку Закон Ампера
Содержание
- 1. Презентация к уроку Закон Ампера
- 2. Характеристика магнитного поляМодуль вектора магнитной индукции определяется
- 3. Физический смысл:Модуль вектора магнитной индукции ¯В равен
- 4. Сила Ампера, действующая на проводник с током,
- 5. Модуль силы АмпераРассмотрим прямолинейный проводник с током.
- 6. Сила Ампера равна произведению модуля вектора магнитной
- 7. Направление силы Ампера определяется правилом левой руки:если
- 8. Слайд 8
- 9. Слайд 9
Характеристика магнитного поляМодуль вектора магнитной индукции определяется отношением максимальной силы, действующей со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка:Единица измерения-Тесла (Тл)1 Тл=1 Н/А*м

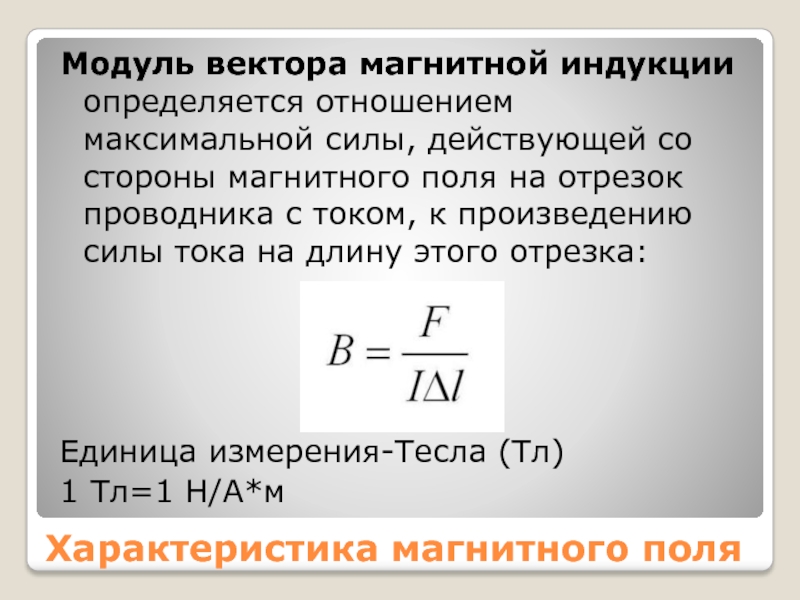

Слайд 2Характеристика магнитного поля
Модуль вектора магнитной индукции определяется отношением максимальной силы, действующей
со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка:
Единица измерения-Тесла (Тл)
1 Тл=1 Н/А*м
Единица измерения-Тесла (Тл)
1 Тл=1 Н/А*м

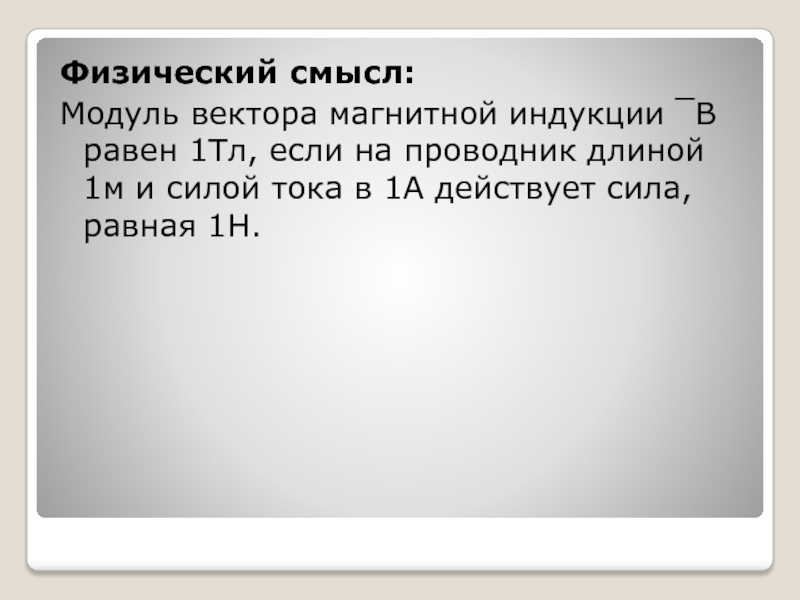

Слайд 3Физический смысл:
Модуль вектора магнитной индукции ¯В равен 1Тл, если на проводник
длиной 1м и силой тока в 1А действует сила, равная 1Н.

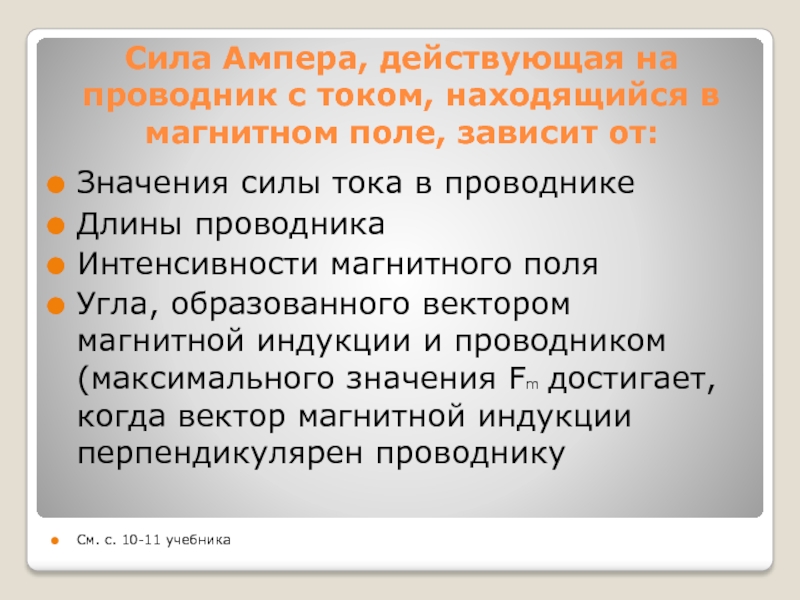

Слайд 4Сила Ампера, действующая на проводник с током, находящийся в магнитном поле,
зависит от:
Значения силы тока в проводнике
Длины проводника
Интенсивности магнитного поля
Угла, образованного вектором магнитной индукции и проводником (максимального значения Fm достигает, когда вектор магнитной индукции перпендикулярен проводнику
См. с. 10-11 учебника

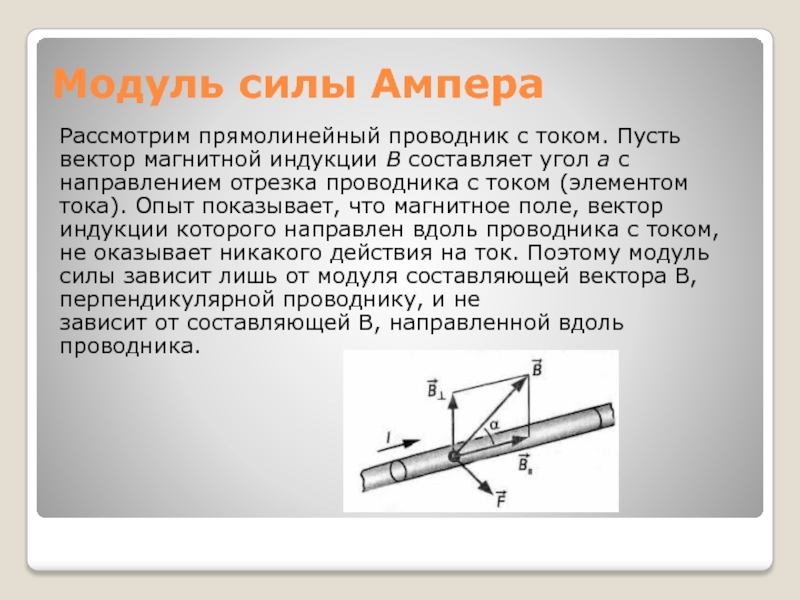

Слайд 5Модуль силы Ампера
Рассмотрим прямолинейный проводник с током. Пусть
вектор магнитной индукции B
составляет угол а с
направлением отрезка проводника с током (элементом
тока). Опыт показывает, что магнитное поле, вектор
индукции которого направлен вдоль проводника с током,
не оказывает никакого действия на ток. Поэтому модуль
силы зависит лишь от модуля составляющей вектора В,
перпендикулярной проводнику, и не
зависит от составляющей В, направленной вдоль
проводника.
направлением отрезка проводника с током (элементом
тока). Опыт показывает, что магнитное поле, вектор
индукции которого направлен вдоль проводника с током,
не оказывает никакого действия на ток. Поэтому модуль
силы зависит лишь от модуля составляющей вектора В,
перпендикулярной проводнику, и не
зависит от составляющей В, направленной вдоль
проводника.

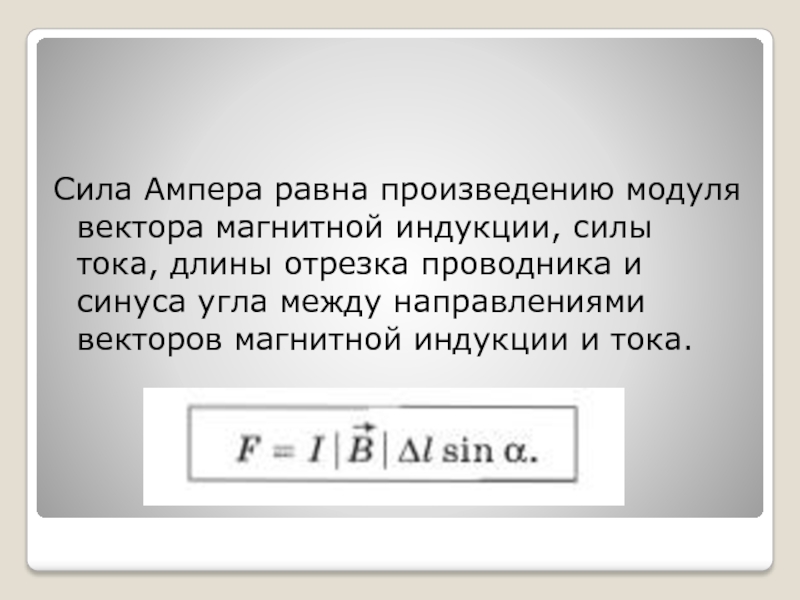

Слайд 6Сила Ампера равна произведению модуля вектора магнитной индукции, силы тока, длины
отрезка проводника и синуса угла между направлениями векторов магнитной индукции и тока.
Слайд 7Направление силы Ампера определяется правилом левой руки:
если левую руку расположить так,
чтобы перпендикулярная проводнику составляющая вектора магнитной индукции входила в ладонь, а четыре вытянутых пальца были направлены по направлению тока, то отогнутый на 90⁰ большой палец укажет направление силы, действующей на отрезок проводника.
