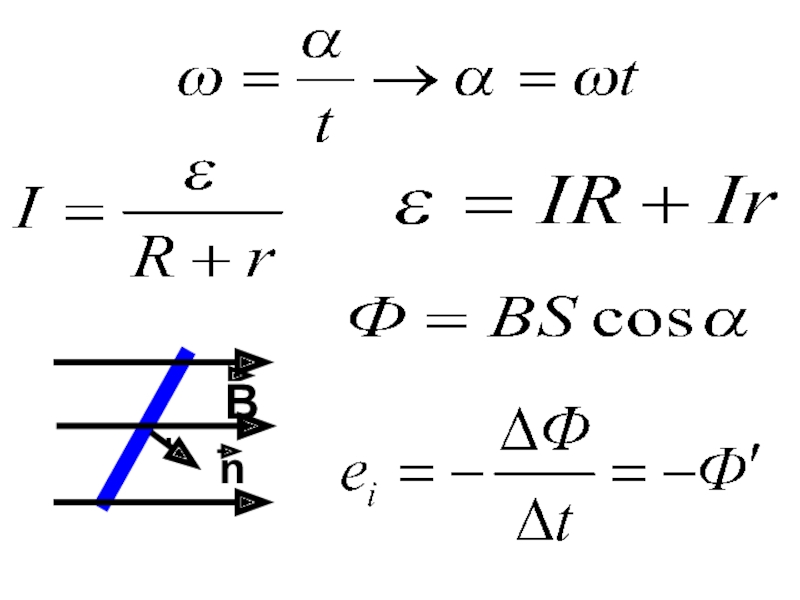

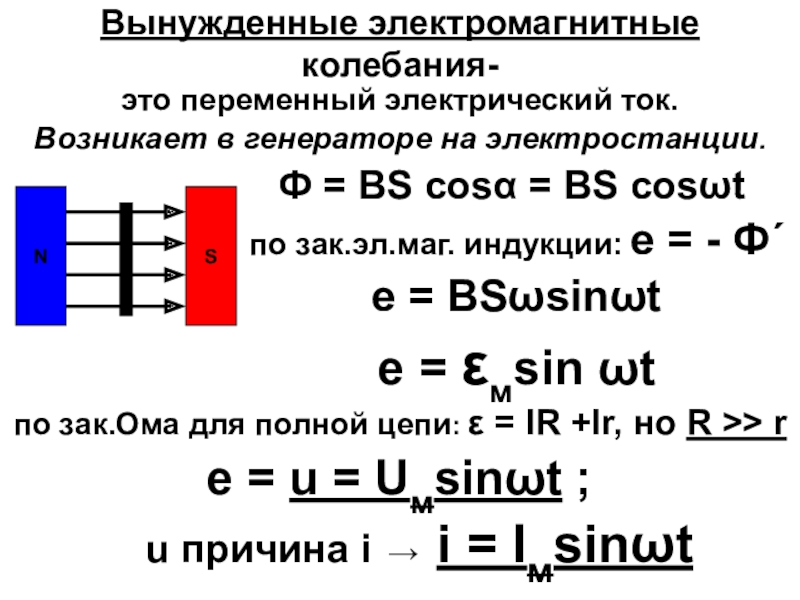

Ф = ВS cosα = ВS cosωt
по зак.эл.маг. индукции: e = - Ф´
e = ВSωsinωt
e = εмsin ωt
по зак.Ома для полной цепи: ε = IR +Ir, но R >> r
e = u = Uмsinωt ;
u причина i → i = Iмsinωt

N

S

Статор – неподвижен:
oбмотка в которой возникает Ii
Ротор – подвижен:
электромагнит; создает ~ Ф

Подвижный контакт:
кольца и щетки
vвр = 50 Гц
( ротор многополюсный )

N

S

B
ω = 314 рад/с = 100π рад/с
T = 2π/ω = 0,02 с
v = 1/T = 50 Гц
u (t1) = 308 cos 100π · 0,005 =308 cosπ/2=0B
u(t2) = 308 cos100π · 0,01 = 308cos π = - 308 B
u,В
308

0,02 t,с

1282
