Презентация, доклад к уроку Виды соединения проводников
Содержание
- 1. Презентация к уроку Виды соединения проводников
- 2. 1.Найдите формулу закона Ома для участка цепиА)Б)В)I=I1+I2

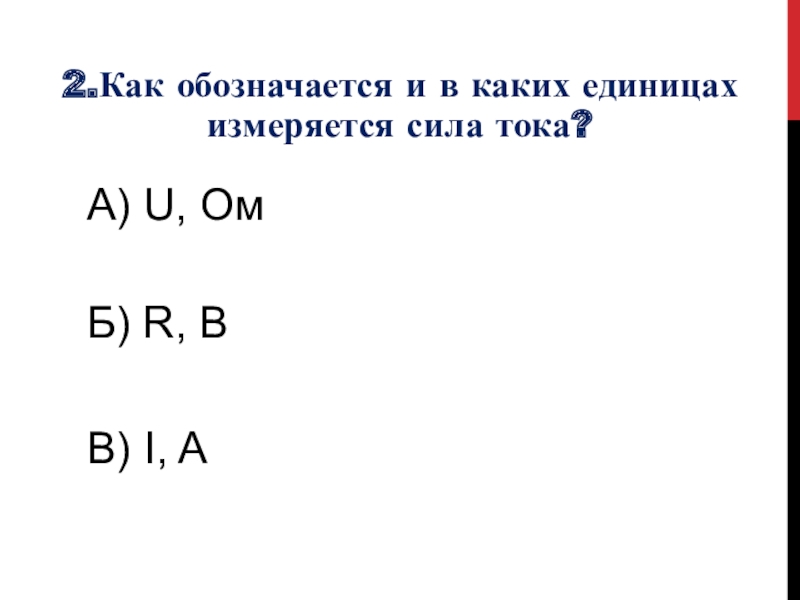

- 3. 2.Как обозначается и в каких единицах измеряется сила тока?А) U, ОмБ) R, BВ) I, A
- 4. 3.Как включается в цепь вольтметр?А) последовательноБ) параллельноВ) и последовательно, и параллельно

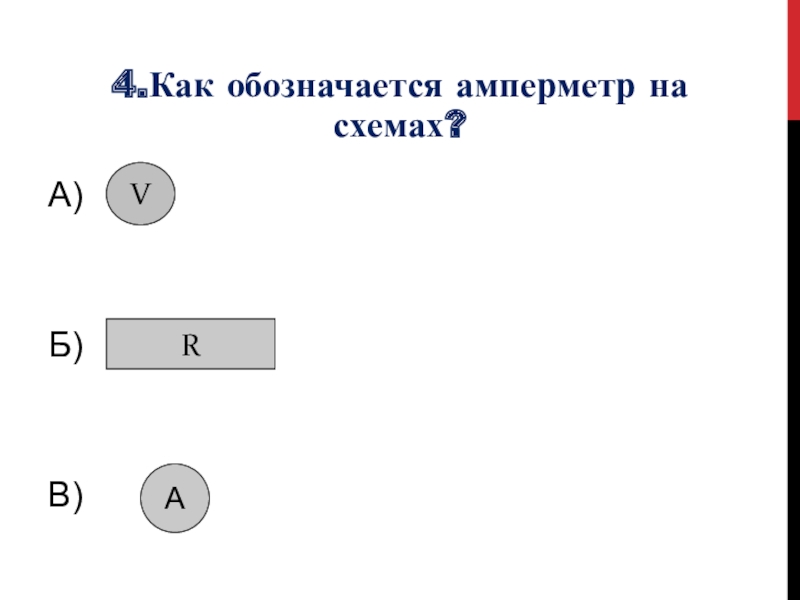

- 5. 4.Как обозначается амперметр на схемах?А)Б)В)VRА
- 6. 5.Какова единица измерения удельного сопротивления? А) А Б) Ом В) Ом∙м
- 7. 6.Как включается в цепь амперметр?А) последовательноБ) параллельноВ) и последовательно, и параллельно

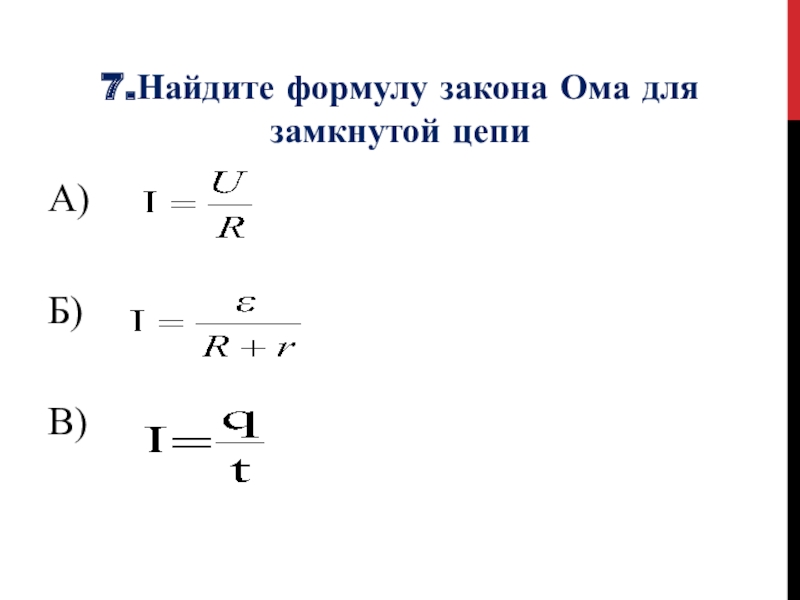

- 8. 7.Найдите формулу закона Ома для замкнутой цепиА) Б) В)
- 9. 8.От чего зависит электрическое сопротивление?А) от геометрических

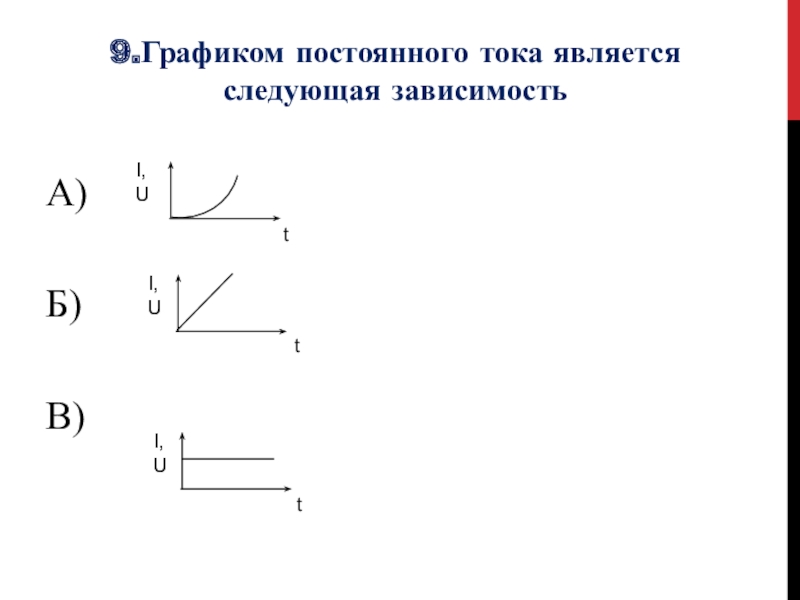

- 10. 9.Графиком постоянного тока является следующая зависимостьА) Б) В) tttI,UI,UI,U
- 11. 10. Как изменится сопротивление, если кусок неизолированной

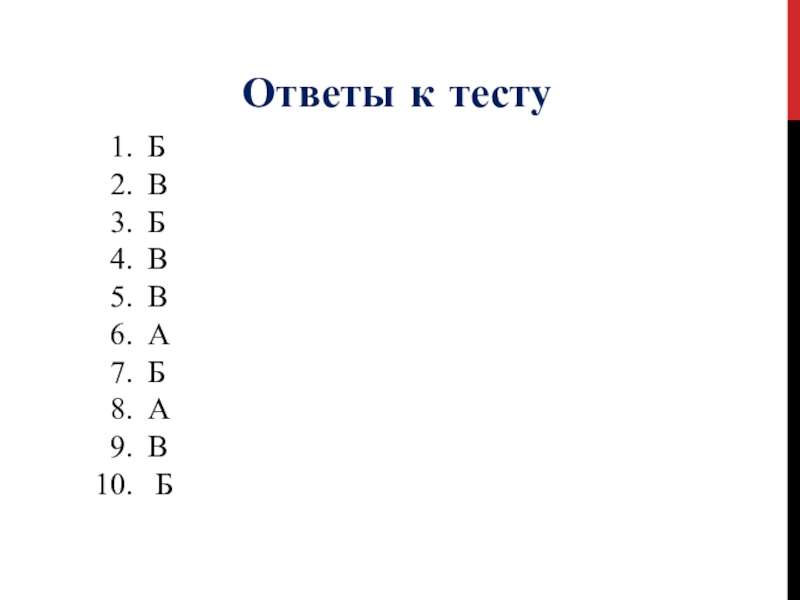

- 12. Ответы к тестуБВБВВАБАВ Б
- 13. Последовательное соединение
- 14. Параллельное соединениеПараллельным называется такое соединение проводников, при
- 15. Достоинства и недостатки последовательного соединенияДостоинства: Имея
- 16. Достоинства и недостатки параллельного соединенияДостоинства:Если одна из
- 17. Применение последовательного и параллельного соединений
- 18. Алгоритм решения задачОпределить вид соединенияЗаписать постоянную величинуПрименить закон Ома для участка цепи
- 19. Задача №1Резисторы с сопротивлением 2кОм и 8кОм

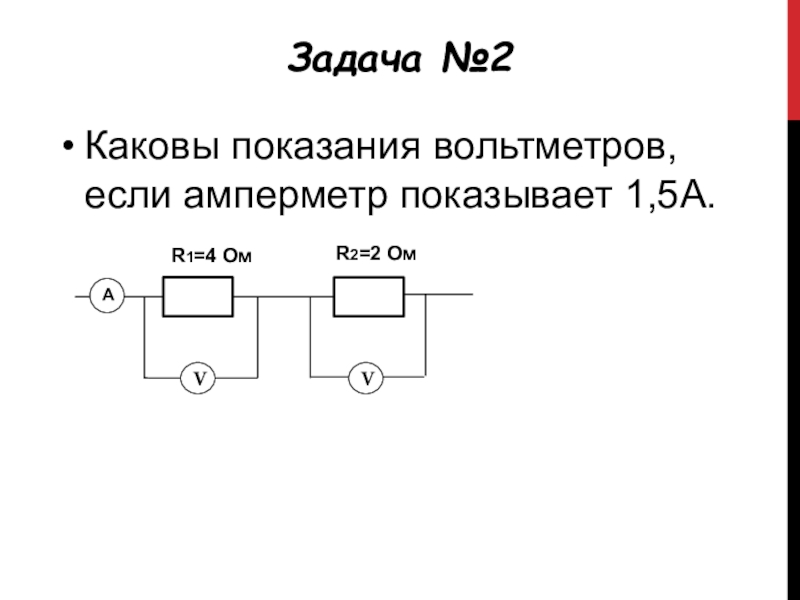

- 20. Задача №2Каковы показания вольтметров, если амперметр показывает 1,5А.
- 21. Задача №3Общее сопротивление участка АВ цепи равно
- 22. Задача № 4Определить общее сопротивление, если
- 23. Задача № 5 Каковы показания амперметров, если стрелка вольтметра показывает 6В.
- 24. Задача №6Используя схему электрической цепи, определите общее
- 25. Домашнее задание1) Задача №799. Найти общее сопротивление,
1.Найдите формулу закона Ома для участка цепиА)Б)В)I=I1+I2

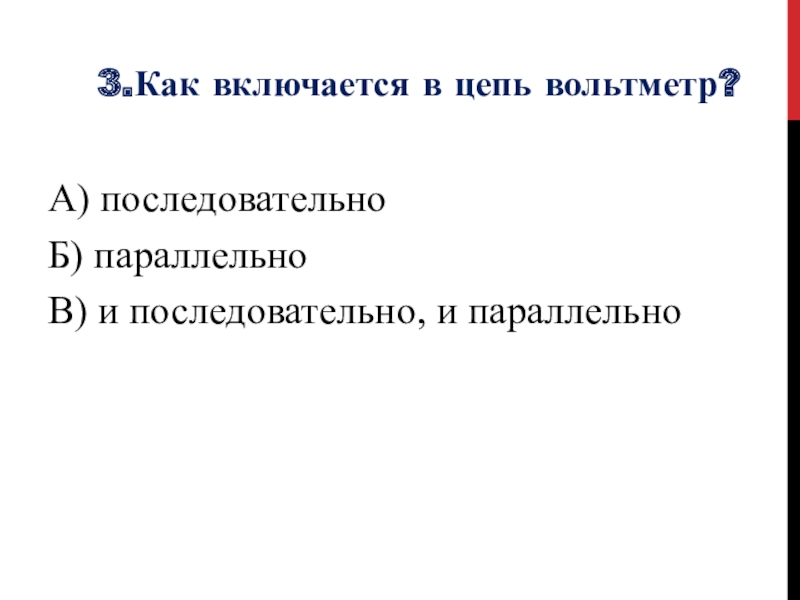

Слайд 43.Как включается в цепь вольтметр?
А) последовательно
Б) параллельно
В) и последовательно, и параллельно

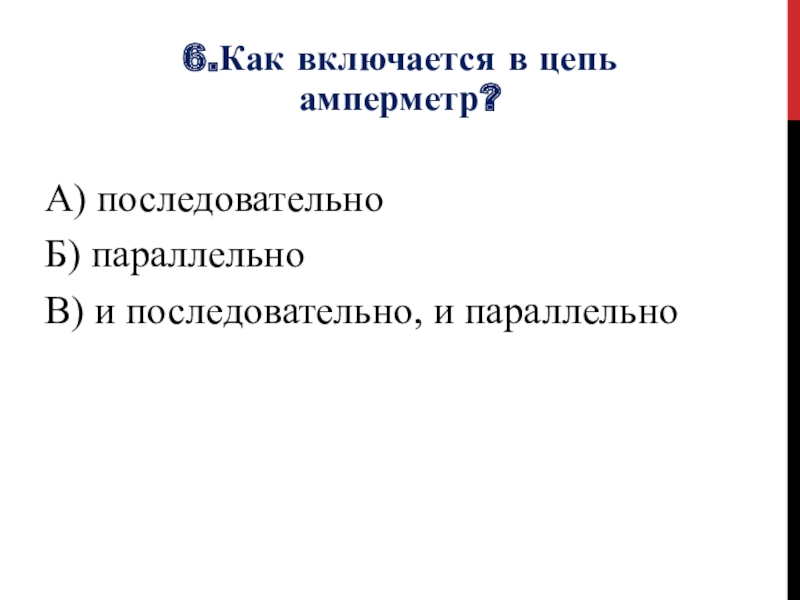

Слайд 76.Как включается в цепь
амперметр?
А) последовательно
Б) параллельно
В) и последовательно, и параллельно
Слайд 98.От чего зависит электрическое сопротивление?
А) от геометрических размеров и материала, из
которого сделан проводник
Б) от силы тока и напряжения
В) ни от чего не зависит
Б) от силы тока и напряжения
В) ни от чего не зависит

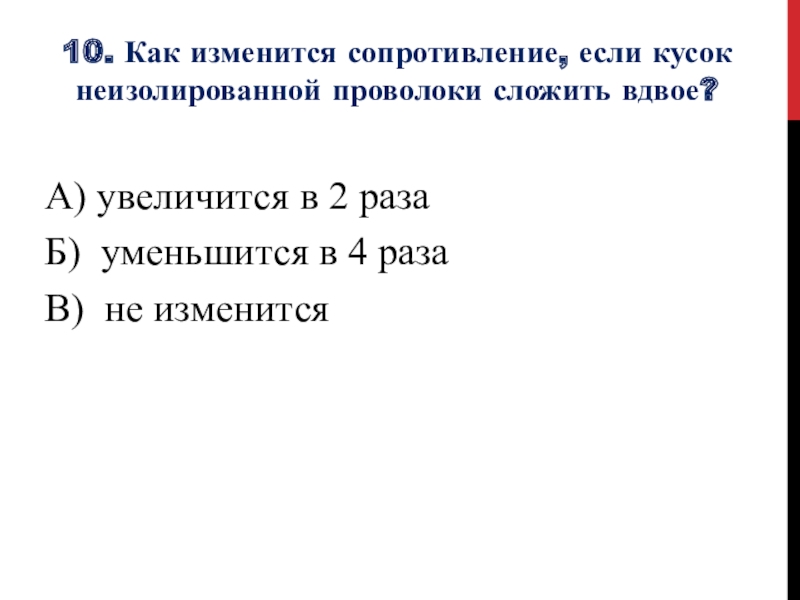

Слайд 1110. Как изменится сопротивление, если кусок неизолированной проволоки сложить вдвое?
А) увеличится
в 2 раза
Б) уменьшится в 4 раза
В) не изменится
Б) уменьшится в 4 раза
В) не изменится
Слайд 13Последовательное соединение
Последовательным считают такое соединение
проводников, при котором конец первого проводника соединяют с началом второго, конец второго с началом третьего и т.д.
Законы последовательного соединения

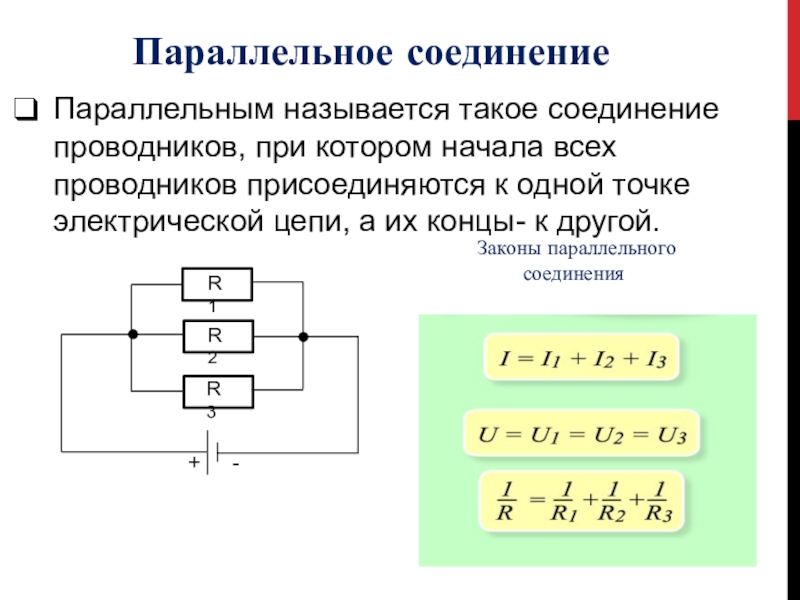

Слайд 14Параллельное соединение
Параллельным называется такое соединение проводников, при котором начала всех проводников
присоединяются к одной точке электрической цепи, а их концы- к другой.
Законы параллельного соединения
Слайд 15Достоинства и недостатки последовательного соединения
Достоинства:
Имея элементы, рассчитанные на малое
напряжение(например, лампочки), можно соединить их последовательно в необходимом количестве и подключить источнику с большим напряжением (так устроены ёлочные гирлянды)
Недостаток:
Достаточно одному прибору (или элементу) выйти из строя, как цепь размыкается, и все остальные приборы не работают

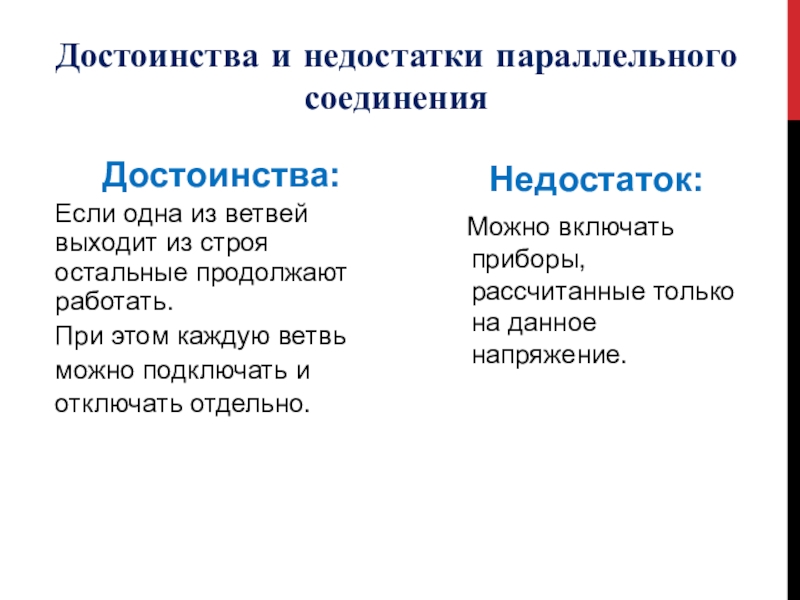

Слайд 16Достоинства и недостатки параллельного соединения
Достоинства:
Если одна из ветвей выходит из строя
остальные продолжают работать.
При этом каждую ветвь
можно подключать и
отключать отдельно.
При этом каждую ветвь
можно подключать и
отключать отдельно.
Недостаток:
Можно включать приборы, рассчитанные только на данное напряжение.

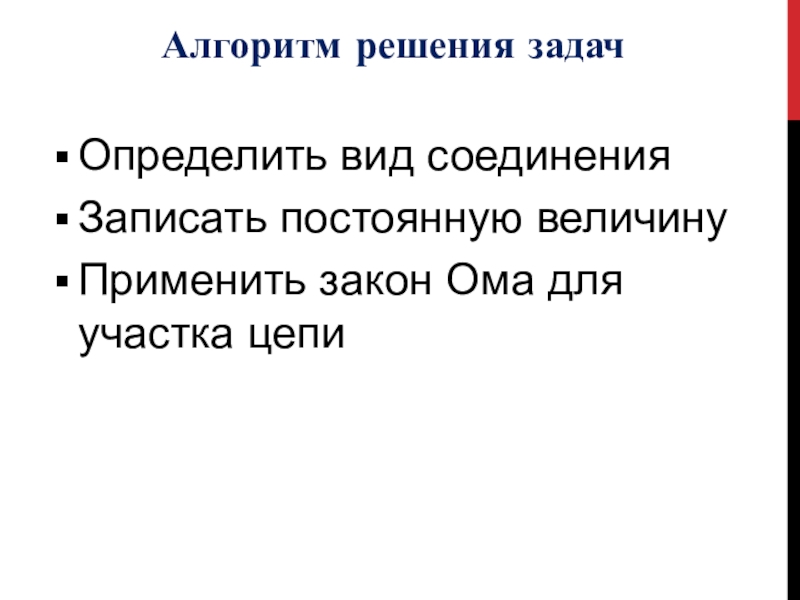

Слайд 18Алгоритм решения задач
Определить вид соединения
Записать постоянную величину
Применить закон Ома для участка
цепи

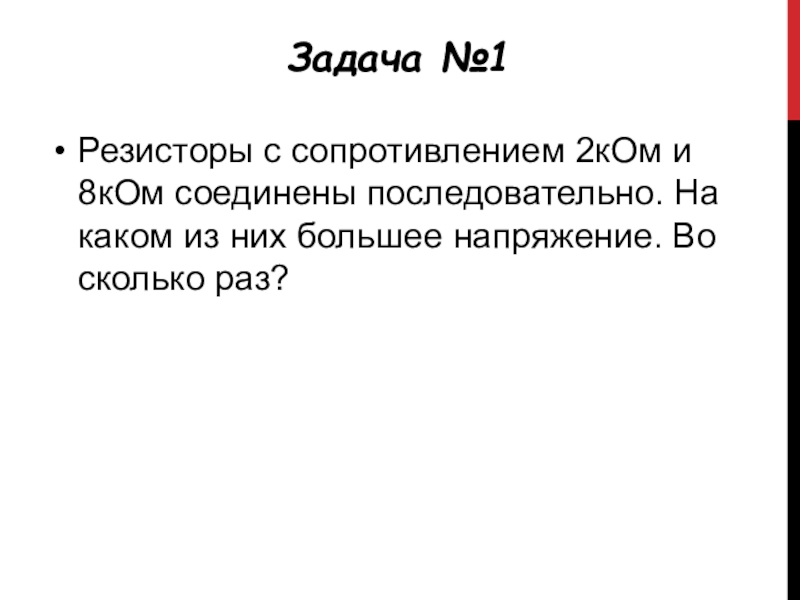

Слайд 19Задача №1
Резисторы с сопротивлением 2кОм и 8кОм соединены последовательно. На каком
из них большее напряжение. Во сколько раз?

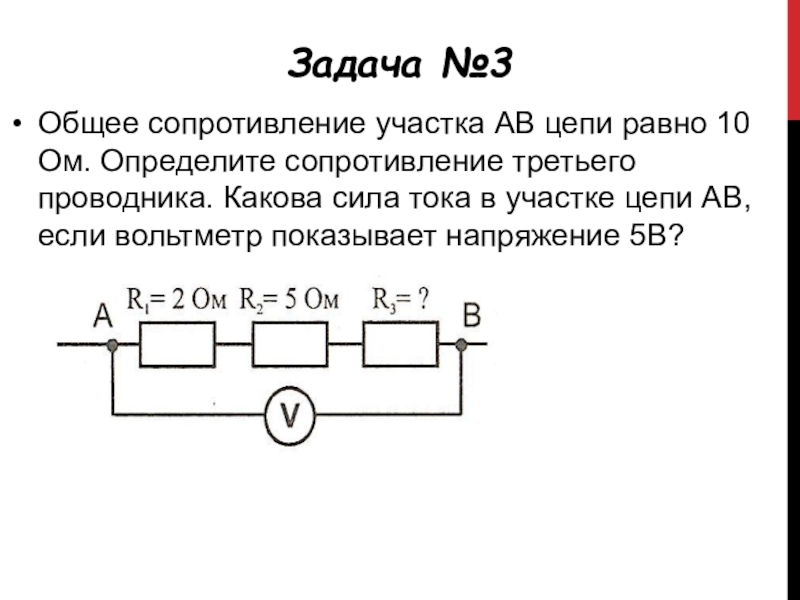

Слайд 21Задача №3
Общее сопротивление участка АВ цепи равно 10 Ом. Определите сопротивление
третьего проводника. Какова сила тока в участке цепи АВ, если вольтметр показывает напряжение 5В?

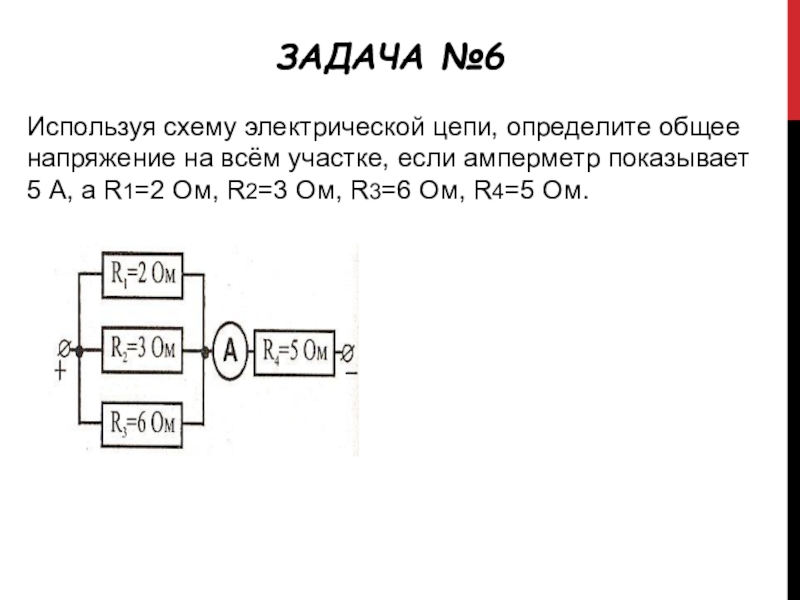

Слайд 24Задача №6
Используя схему электрической цепи, определите общее напряжение на всём участке,
если амперметр показывает 5 А, а R1=2 Ом, R2=3 Ом, R3=6 Ом, R4=5 Ом.

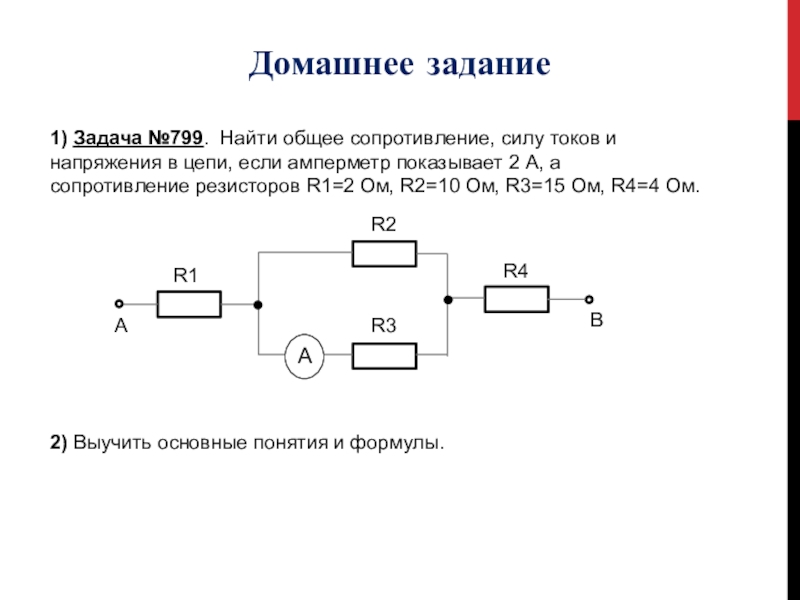

Слайд 25Домашнее задание
1) Задача №799. Найти общее сопротивление, силу токов и напряжения
в цепи, если амперметр показывает 2 А, а сопротивление резисторов R1=2 Ом, R2=10 Ом, R3=15 Ом, R4=4 Ом.
2) Выучить основные понятия и формулы.
