Презентация, доклад к уроку Вектор магнитной индукции
Содержание
- 1. Презентация к уроку Вектор магнитной индукции
- 2. Вектор магнитной индукции – векторная характеристика магнитного поля Магнитная стрелка
- 3. Направление вектора магнитной индукцииЗа направление вектора магнитной
- 4. Направление вектора магнитной индукции устанавливается с помощью
- 5. Линии магнитной индукцииЛиниями магнитной индукции называют линии,
- 6. Если длина соленоида много больше его диаметра,
- 7. Слайд 7
- 8. Линии магнитной индукции замкнутыПоля с замкнутыми векторными
Вектор магнитной индукции – векторная характеристика магнитного поля Магнитная стрелка
Слайд 1Вектор магнитной индукции. Линии магнитной индукции
Муниципальное бюджетное общеобразовательное учреждение экологический лицей
№66 имени Героя СССР С.П.Меркулова

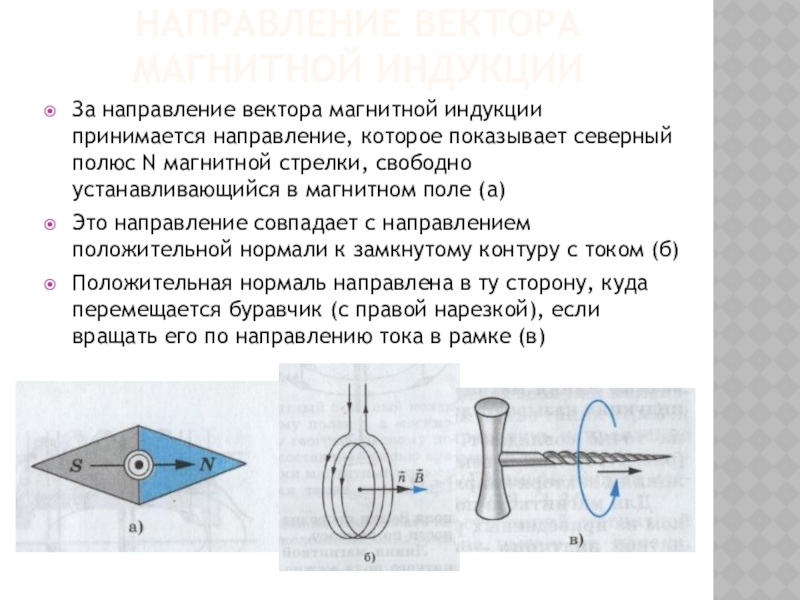

Слайд 3Направление вектора магнитной индукции
За направление вектора магнитной индукции принимается направление, которое
показывает северный полюс N магнитной стрелки, свободно устанавливающийся в магнитном поле (а)
Это направление совпадает с направлением положительной нормали к замкнутому контуру с током (б)
Положительная нормаль направлена в ту сторону, куда перемещается буравчик (с правой нарезкой), если вращать его по направлению тока в рамке (в)
Это направление совпадает с направлением положительной нормали к замкнутому контуру с током (б)
Положительная нормаль направлена в ту сторону, куда перемещается буравчик (с правой нарезкой), если вращать его по направлению тока в рамке (в)
Слайд 4Направление вектора магнитной индукции устанавливается с помощью правила буравчика:
Если направление поступательного
движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика указывает направление вектора магнитной индукции

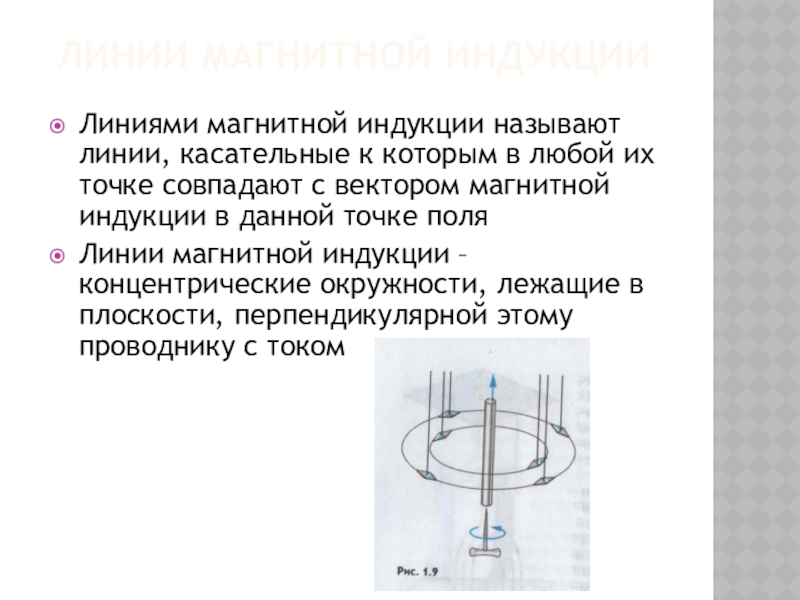

Слайд 5Линии магнитной индукции
Линиями магнитной индукции называют линии, касательные к которым в
любой их точке совпадают с вектором магнитной индукции в данной точке поля
Линии магнитной индукции – концентрические окружности, лежащие в плоскости, перпендикулярной этому проводнику с током
Линии магнитной индукции – концентрические окружности, лежащие в плоскости, перпендикулярной этому проводнику с током
Слайд 6Если длина соленоида много больше его диаметра, то магнитное поле внутри
него можно считать однородным.
Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга
Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга
Слайд 8Линии магнитной индукции замкнуты
Поля с замкнутыми векторными линиями называют вихревыми
Магнитное поле
– вихревое поле
Магнитное поле не имеет источников
Магнитных зарядов, подобных электрическим, в природе не существует
