Презентация, доклад к уроку в 7 классе Гидравлические машины
Содержание
- 1. Презентация к уроку в 7 классе Гидравлические машины
- 2. Тема урока: Гидравлические машины
- 3. Проверка домашнего задания:
- 4. Опрыскиватель1 – яд; 2
- 5. Гидравлическая машина –(от греч. гидравликос – водяной)
- 6. Устройство гидравлической машиныПо закону Паскаляp 1= p2p1
- 7. Сила F2 столько раз больше силы F1

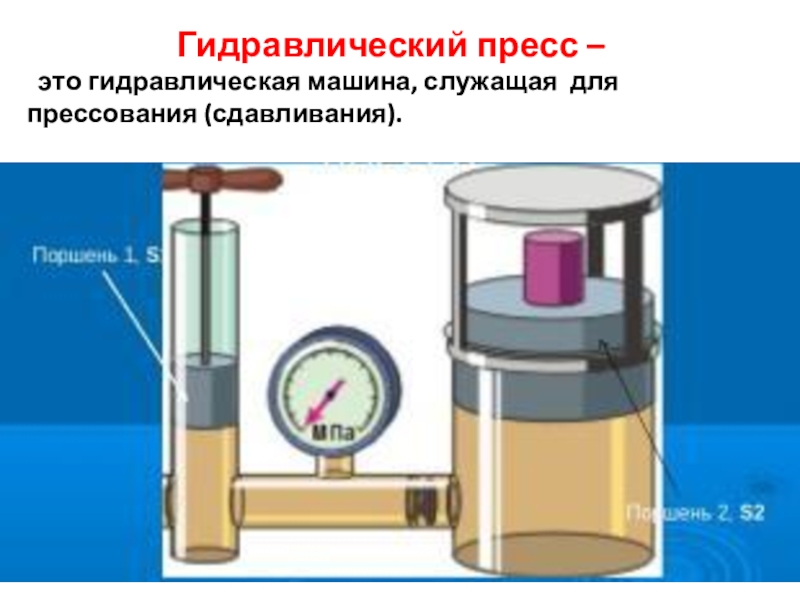

- 8. Гидравлический пресс – это гидравлическая машина, служащая для прессования (сдавливания).
- 9. Гидравлический пресс – это гидравлическая машина, служащая для прессования (сдавливания).
- 10. Устройство гидравлического пресса1 – прессуемое тело,2 –
- 11. Слайд 11
- 12. Гидравлические устройства:1. Домкрат2. Тормоз автомобиля1. Поднимаемое тело.
- 13. Слайд 13
- 14. Слайд 14
- 15. В древние времена металлические изделия ковали на наковальне ручным способом
- 16. Слайд 16
- 17. Гидравлические прессы, применяемые для получения тяжелых поковок из слитков массой до 250 т
- 18. Гидравлические прессы для ковки слитков металла
- 19. Слайд 19
- 20. Слайд 20
- 21. Изделия из металлаИскусственные алмазы
- 22. Монеты, полученные способом штамповки прессом

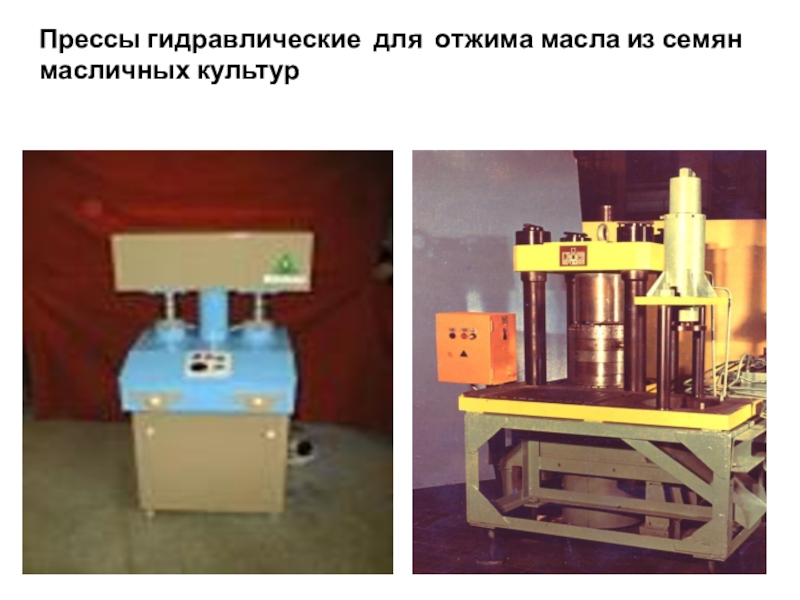

- 23. Прессы гидравлические для отжима масла из семян масличных культур

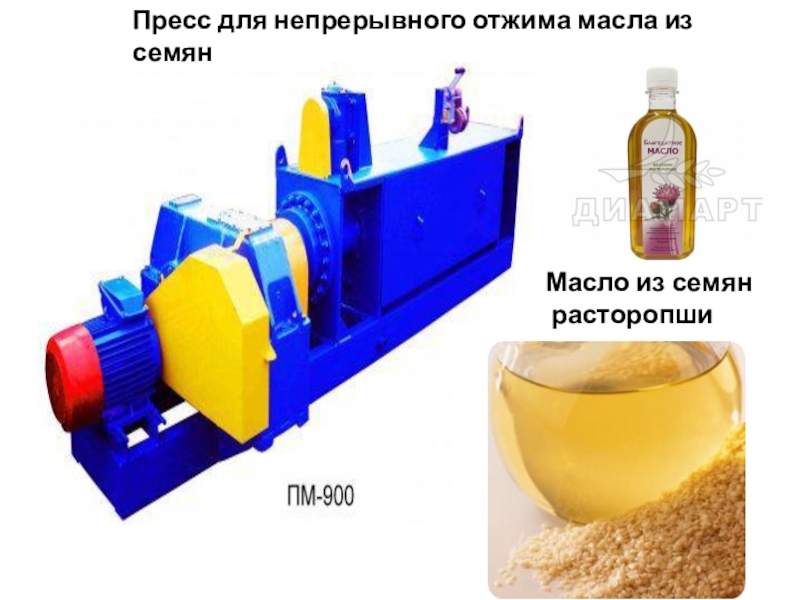

- 24. Пресс для непрерывного отжима масла из семянМасло из семян расторопши

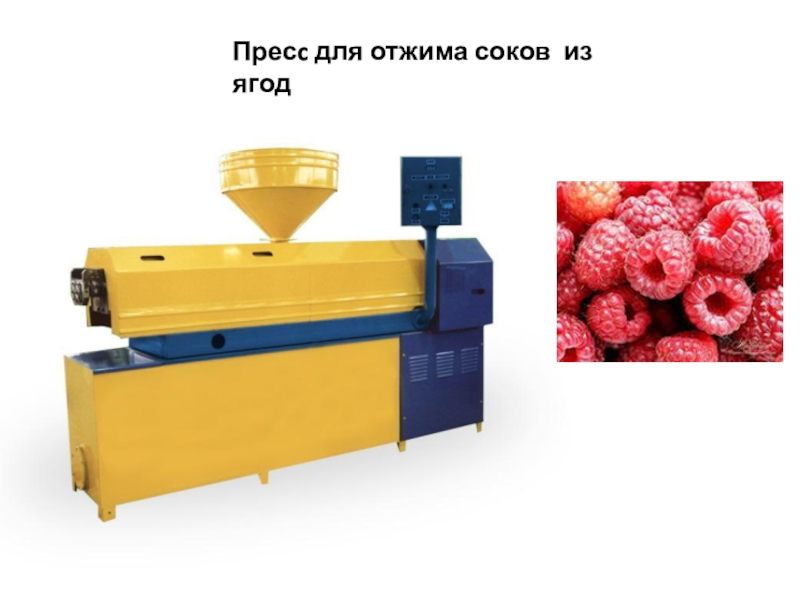

- 25. Пресc для отжима соков из ягод

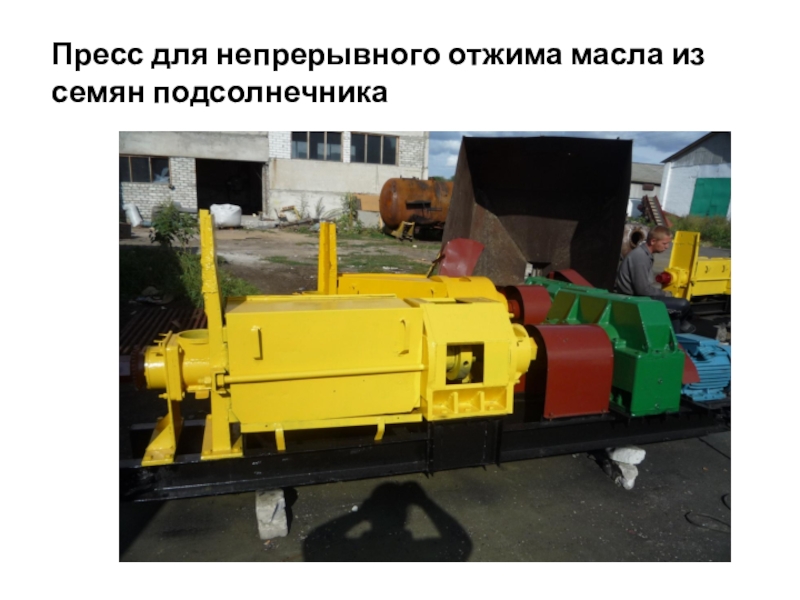

- 26. Пресс для непрерывного отжима масла из семян подсолнечника

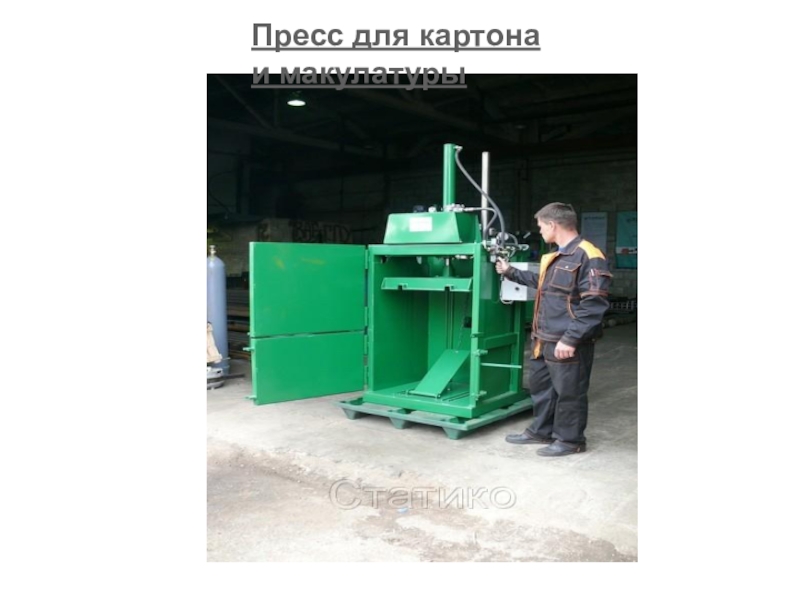

- 27. Пресс для картона и макулатуры
- 28. Гидравлический пресс для получения тонких листов металлов
- 29. Задача №1: Площадь меньшего
- 30. Задача №21 Площадь меньшего поршня гидравл.
- 31. Задача №2Большой поршень гидравлической машины, площадь которого
- 32. Задача №2Большой поршень гидравлической машины, площадь которого
- 33. Слайд 33
- 34. 1.Будет ли действовать гидравлический насос на космической
- 35. Закрепление:1.Какой закон используется в устройстве гидравлических машин?2.Что
- 36. Задача №2Большой поршень гидравлической машины, площадь которого
- 37. Итог урока: Гидравлические механизмы необходимы в жизни человека Они позволяют добиваться выигрыша в силе
- 38. Выигрыш в силе получается за счёт разности
- 39. Домашнее задание:1.§ 45.Отвечать на вопросы после параграфа.2.Придумать
- 40. Спасибо за активность на уроке!
Тема урока: Гидравлические машины
Слайд 4Опрыскиватель
1 – яд; 2 – поршень; 3–
верхняя часть сосуда;
4 – ручка; 5 – герметически закрытый сосуд;
6 – клапан; 7 – кран; 8 – брандспойт.
4 – ручка; 5 – герметически закрытый сосуд;
6 – клапан; 7 – кран; 8 – брандспойт.

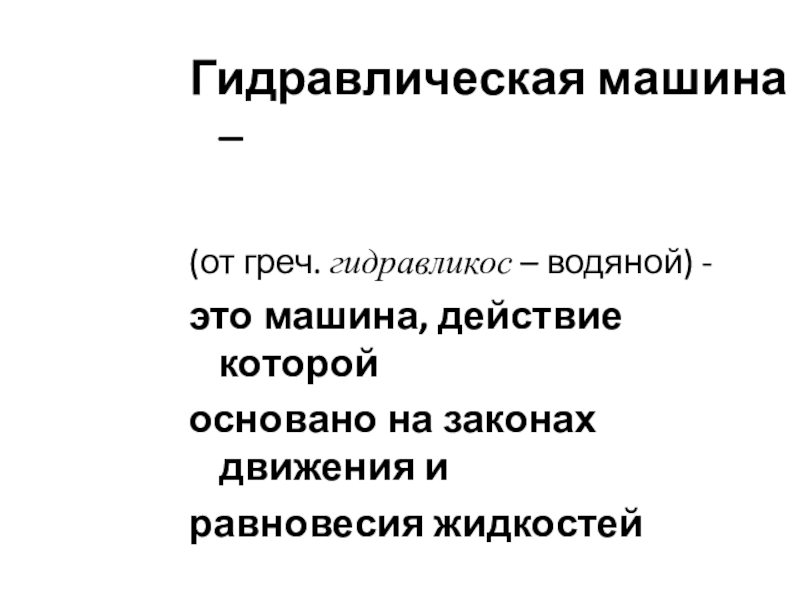

Слайд 5Гидравлическая машина –
(от греч. гидравликос – водяной) -
это машина, действие которой
основано на законах движения и
равновесия жидкостей

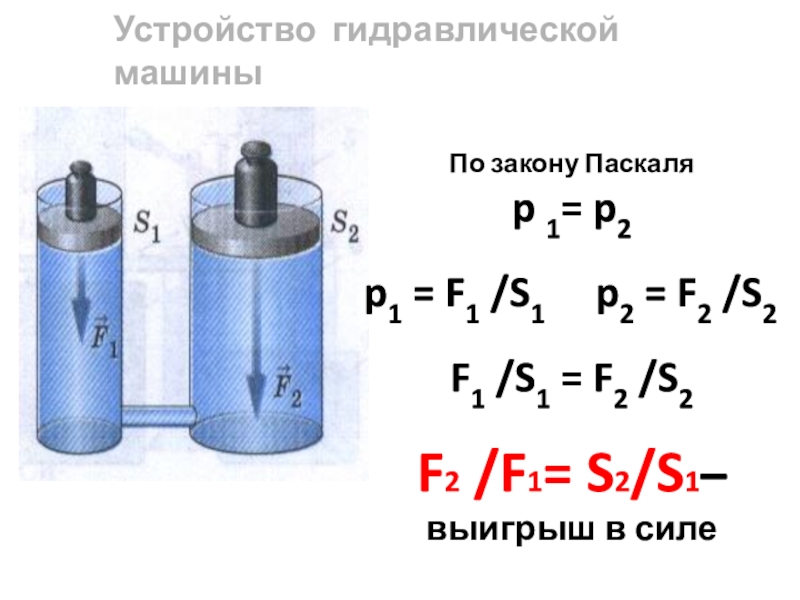

Слайд 6Устройство гидравлической машины
По закону Паскаля
p 1= p2
p1 = F1 /S1
p2 = F2 /S2
F1 /S1 = F2 /S2
F2 /F1= S2/S1–
выигрыш в силе
F1 /S1 = F2 /S2
F2 /F1= S2/S1–
выигрыш в силе

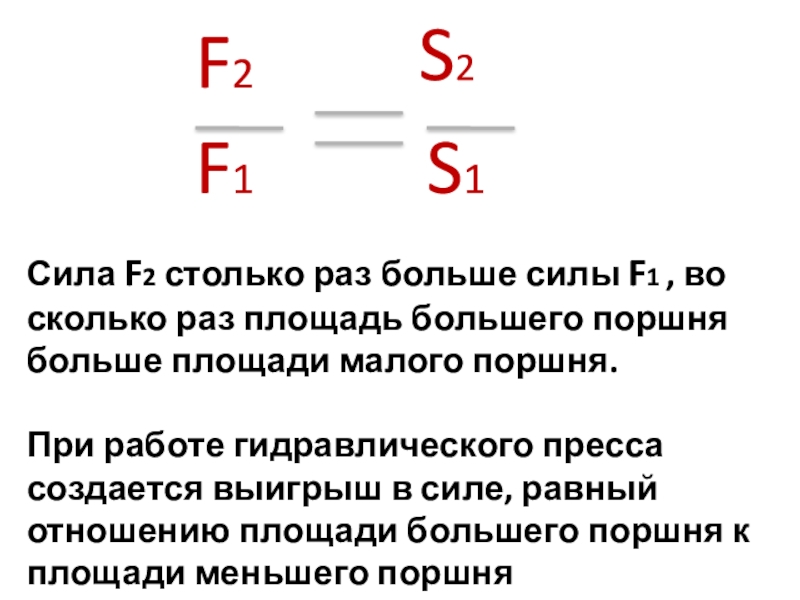

Слайд 7Сила F2 столько раз больше силы F1 , во сколько раз
площадь большего поршня больше площади малого поршня.
При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего поршня
При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего поршня

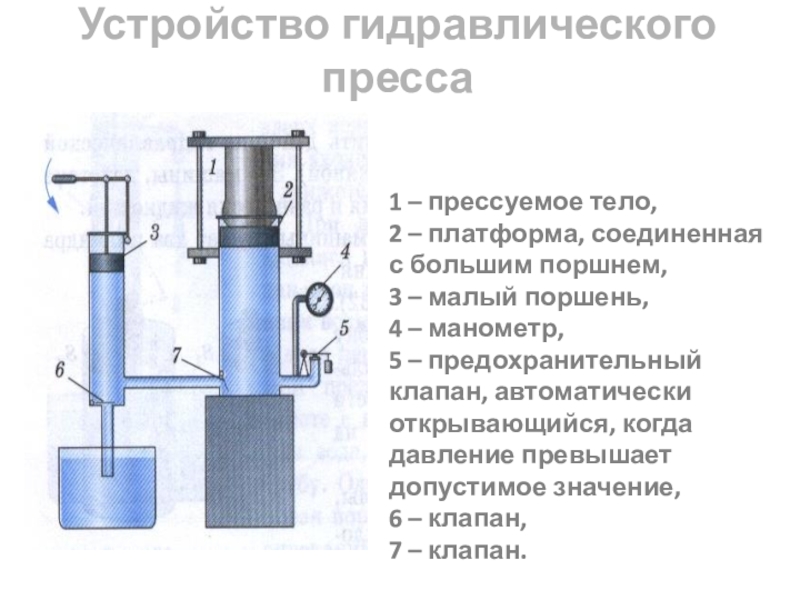

Слайд 10Устройство гидравлического пресса
1 – прессуемое тело,
2 – платформа, соединенная с большим
поршнем,
3 – малый поршень,
4 – манометр,
5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,
6 – клапан,
7 – клапан.
3 – малый поршень,
4 – манометр,
5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,
6 – клапан,
7 – клапан.

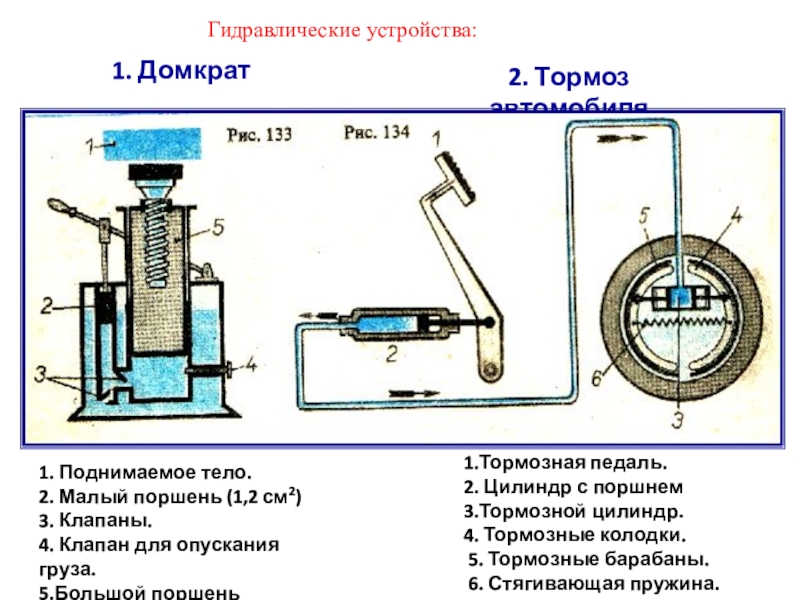

Слайд 12Гидравлические устройства:

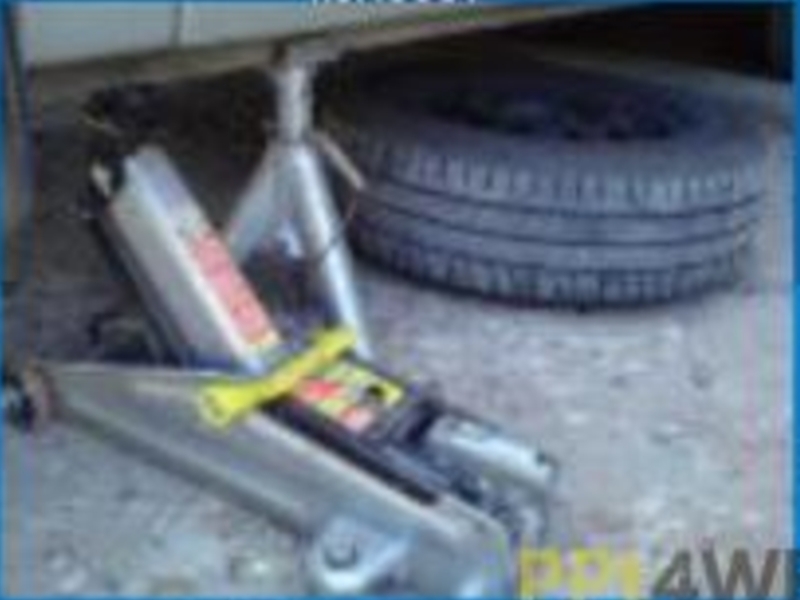

1. Домкрат
2. Тормоз автомобиля
1. Поднимаемое тело.
2. Малый поршень (1,2
см2)
3. Клапаны.
4. Клапан для опускания груза.
5.Большой поршень(1440см2)
3. Клапаны.
4. Клапан для опускания груза.
5.Большой поршень(1440см2)
1.Тормозная педаль.
2. Цилиндр с поршнем
3.Тормозной цилиндр.
4. Тормозные колодки.
5. Тормозные барабаны.
6. Стягивающая пружина.
Слайд 17 Гидравлические прессы, применяемые для получения тяжелых поковок из слитков массой
до 250 т
Слайд 29 Задача №1:
Площадь меньшего поршня гидравл. пресса 10
кв.см, на него действует сила 200 Н. Площадь большего поршня 200 кв.см. Какая сила действует на больший поршень?
Слайд 30Задача №21
Площадь меньшего поршня гидравл. пресса 10 кв.см, на
него действует сила 200 Н. Площадь большего поршня 200 кв.см. Какая сила действует на больший поршень?
Дано:
Решение:
Ответ:
Слайд 31Задача №2
Большой поршень гидравлической машины, площадь которого 60 кв.см, поднимает двух
зайцев. Найдите площадь меньшего поршня, если на нем сидит один заяц. Масса каждого зайца 3 кг.
Слайд 32Задача №2
Большой поршень гидравлической машины, площадь которого 60 кв.см, поднимает двух
зайцев. Найдите площадь меньшего поршня, если на нем сидит один заяц. Масса каждого зайца 3 кг.
Ответ:
Решение:

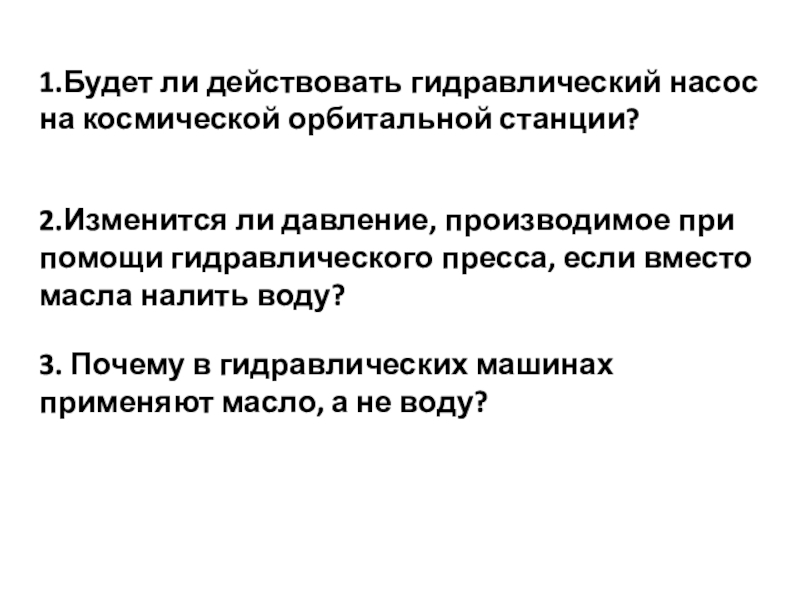

Слайд 341.Будет ли действовать гидравлический насос на космической орбитальной станции?
2.Изменится ли давление,
производимое при помощи гидравлического пресса, если вместо масла налить воду?
3. Почему в гидравлических машинах применяют масло, а не воду?
3. Почему в гидравлических машинах применяют масло, а не воду?

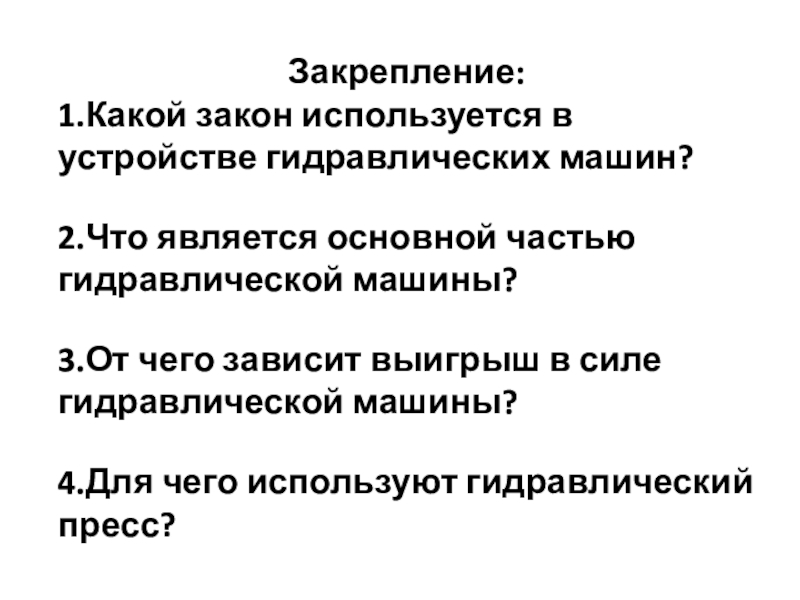

Слайд 35
Закрепление:
1.Какой закон используется в устройстве гидравлических машин?
2.Что является основной частью гидравлической
машины?
3.От чего зависит выигрыш в силе гидравлической машины?
4.Для чего используют гидравлический пресс?
3.От чего зависит выигрыш в силе гидравлической машины?
4.Для чего используют гидравлический пресс?

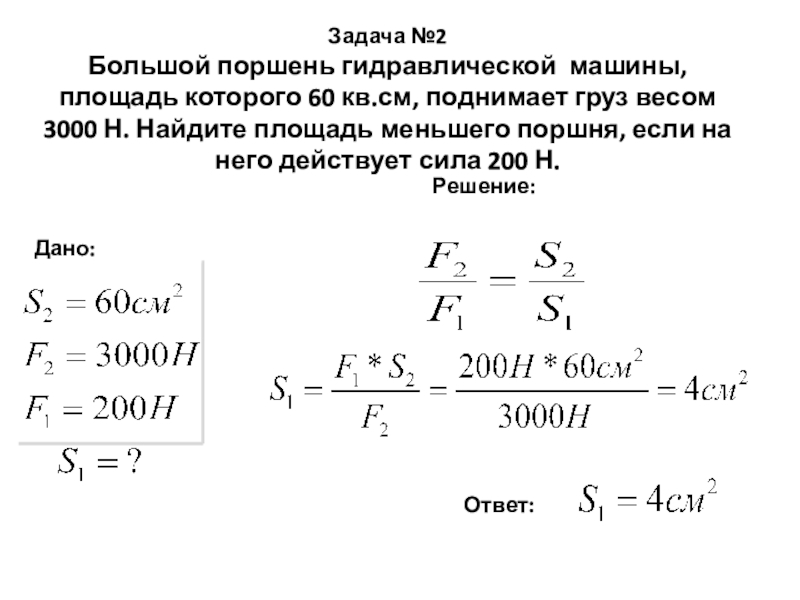

Слайд 36Задача №2
Большой поршень гидравлической машины, площадь которого 60 кв.см, поднимает груз
весом 3000 Н. Найдите площадь меньшего поршня, если на него действует сила 200 Н.
Решение:
Слайд 37Итог урока:
Гидравлические механизмы необходимы в жизни человека
Они позволяют добиваться выигрыша в силе
Слайд 38
Выигрыш в силе получается за счёт разности площадей поршней.
Гидравлические машины используются
там, где прилагая малую силу нужно получить большую силу(Выигрыш в силе).
Слайд 39
Домашнее задание:
1.§ 45.
Отвечать на вопросы после параграфа.
2.Придумать и решить задачу на
формулу гидравлического пресса.
3. Темы проектов или докладов:
«Гидравлические машины, используемые в технике.»;
«Виды гидравлических прессов.»( Срок – 10 дней)
4.Создать модель гидравлической машины ,
используя шприцы разного диаметра и соломинку
для коктейля
3. Темы проектов или докладов:
«Гидравлические машины, используемые в технике.»;
«Виды гидравлических прессов.»( Срок – 10 дней)
4.Создать модель гидравлической машины ,
используя шприцы разного диаметра и соломинку
для коктейля
