Презентация, доклад к уроку Тепловые двигатели. КПД теплового двигателя

на транспорте, в сельском хозяйстве, в быту
Кинетическая, потенциальная, внутренняя
Дерево даешь – съедает, от воды – умирает
От этой величины зависит скорость движения молекул
Единица измерения мощности
Процесс соединения молекул горючего с кислородом, при котором выделяется энергия
Единица измерения энергии
Один из видов теплопередачи

промышленности, на транспорте, в сельском хозяйстве, в быту (топливо).
Кинетическая, потенциальная, внутренняя (энергия).
Дерево даешь – съедает, от воды – умирает (огонь).
От этой величины зависит скорость движения молекул (температура).
Единица измерения мощности (Ватт).
Процесс соединения молекул горючего с кислородом, при котором выделяется энергия (горение).
Единица измерения энергии (Джоуль).
Один из видов теплопередачи (излучение).

«ШМЛ»

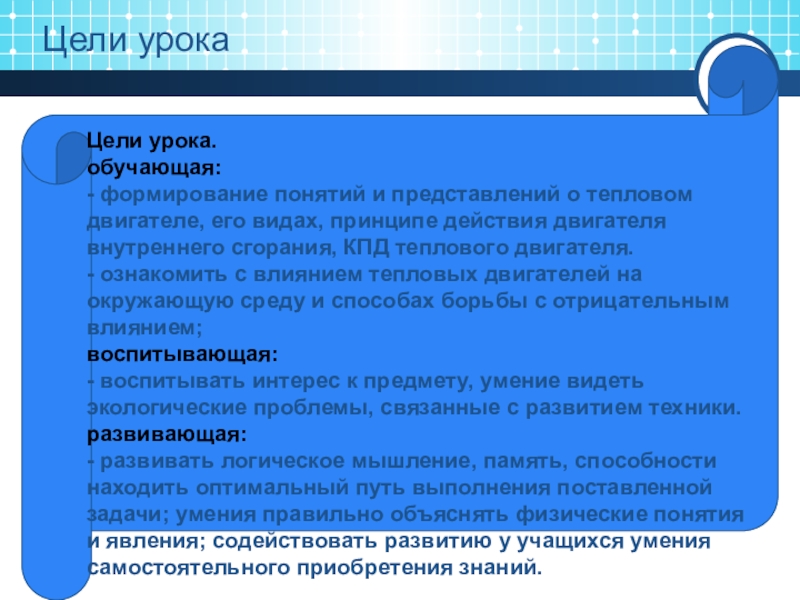

его видах, принципе действия двигателя внутреннего сгорания, КПД теплового двигателя.
- ознакомить с влиянием тепловых двигателей на окружающую среду и способах борьбы с отрицательным влиянием;
воспитывающая: - воспитывать интерес к предмету, умение видеть экологические проблемы, связанные с развитием техники.
развивающая: - развивать логическое мышление, память, способности находить оптимальный путь выполнения поставленной задачи; умения правильно объяснять физические понятия и явления; содействовать развитию у учащихся умения самостоятельного приобретения знаний.

механическую энергию.

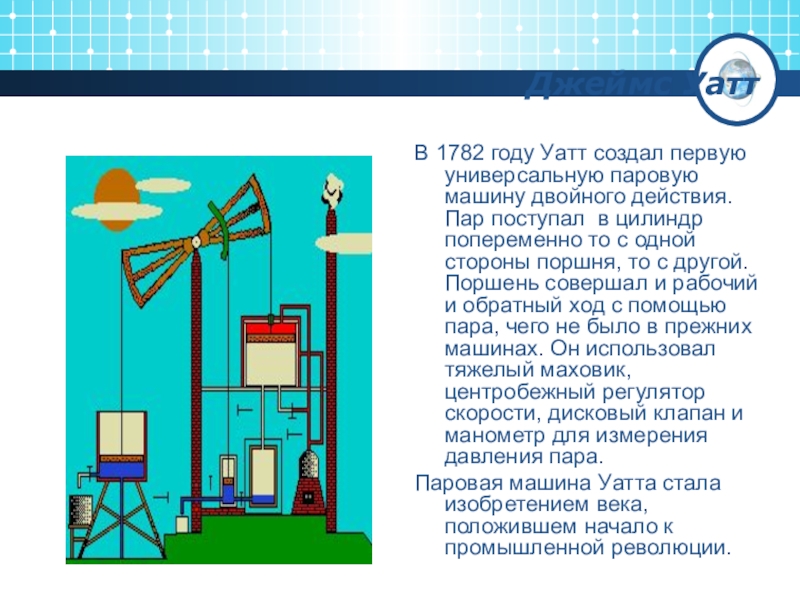

действия. Пар поступал в цилиндр попеременно то с одной стороны поршня, то с другой. Поршень совершал и рабочий и обратный ход с помощью пара, чего не было в прежних машинах. Он использовал тяжелый маховик, центробежный регулятор скорости, дисковый клапан и манометр для измерения давления пара.
Паровая машина Уатта стала изобретением века, положившем начало к промышленной революции.

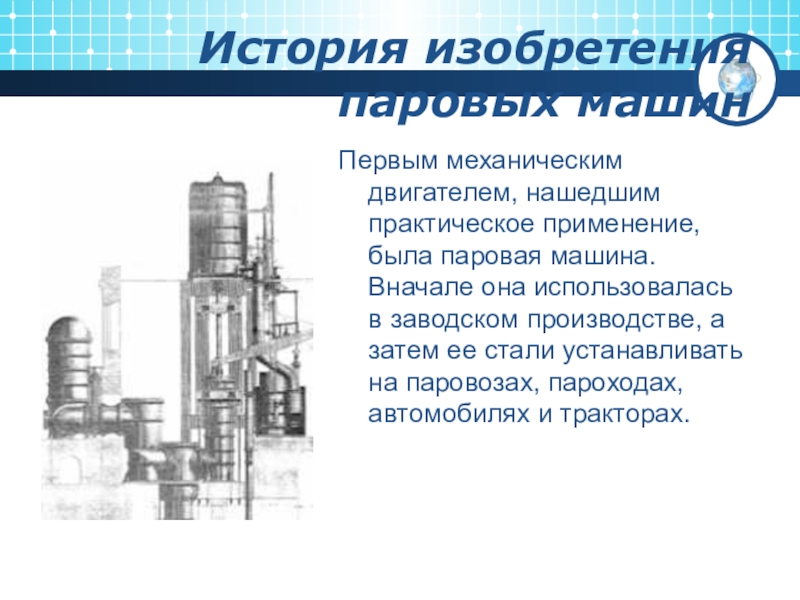

машина. Вначале она использовалась в заводском производстве, а затем ее стали устанавливать на паровозах, пароходах, автомобилях и тракторах.

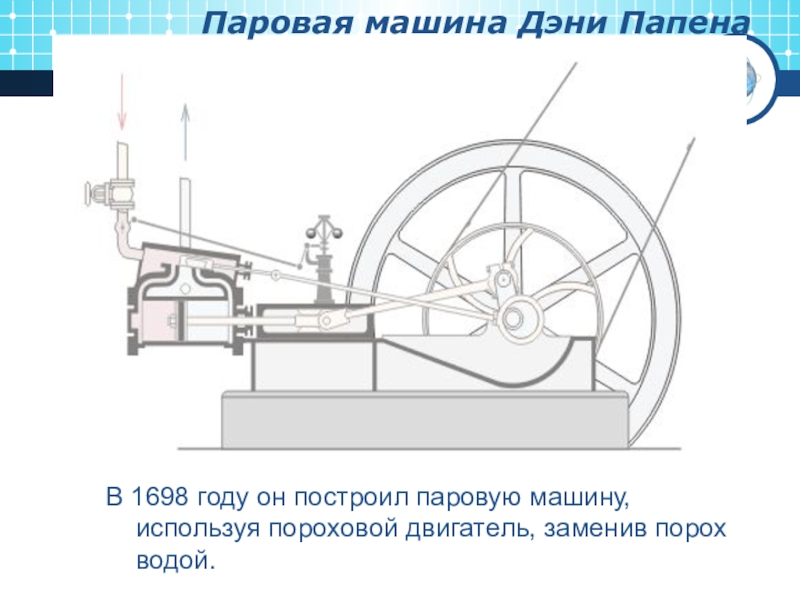

пороховой двигатель, заменив порох водой.

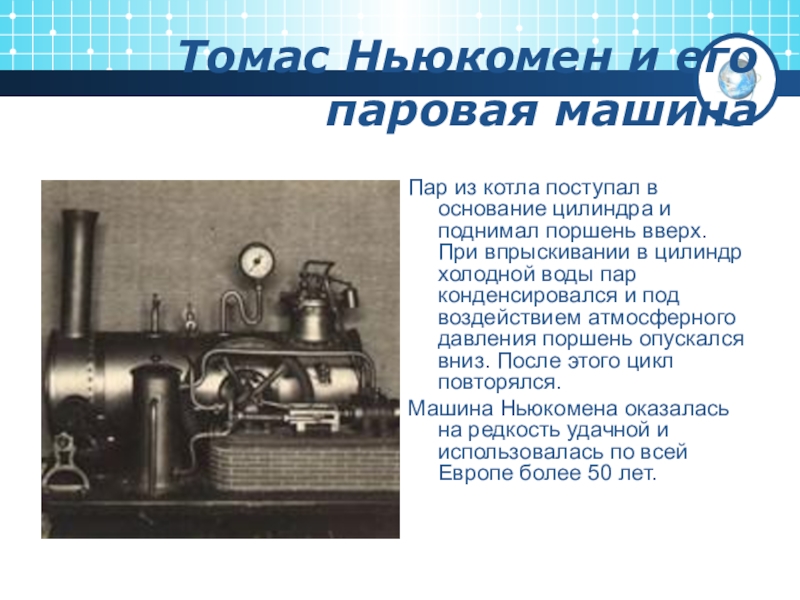

цилиндра и поднимал поршень вверх. При впрыскивании в цилиндр холодной воды пар конденсировался и под воздействием атмосферного давления поршень опускался вниз. После этого цикл повторялся.
Машина Ньюкомена оказалась на редкость удачной и использовалась по всей Европе более 50 лет.

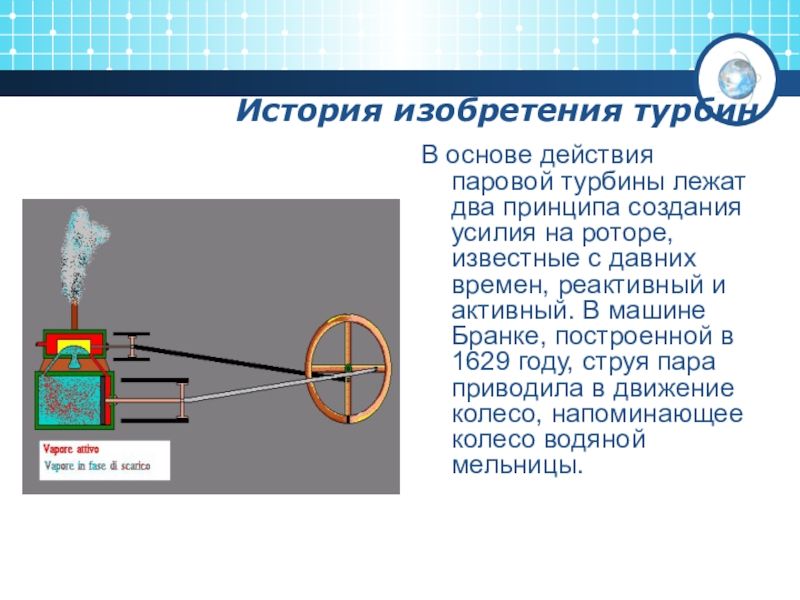

усилия на роторе, известные с давних времен, реактивный и активный. В машине Бранке, построенной в 1629 году, струя пара приводила в движение колесо, напоминающее колесо водяной мельницы.

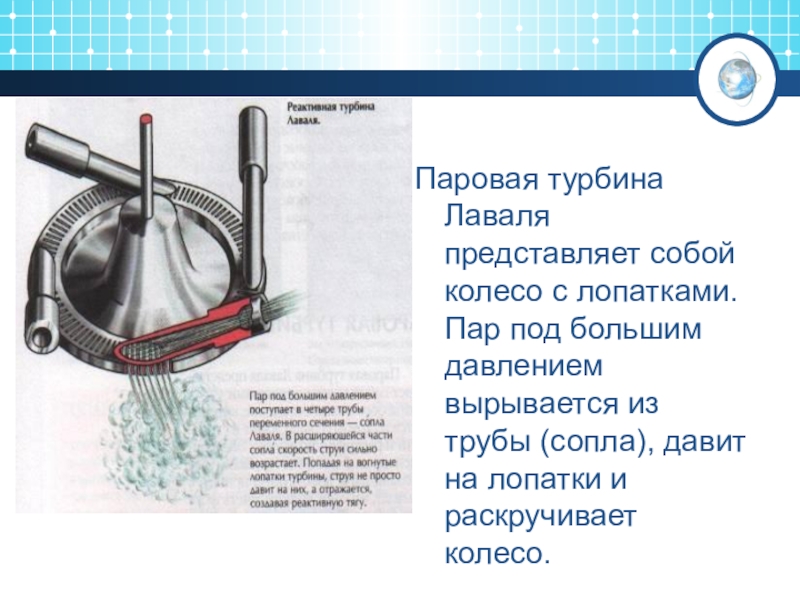

давлением вырывается из трубы (сопла), давит на лопатки и раскручивает колесо.

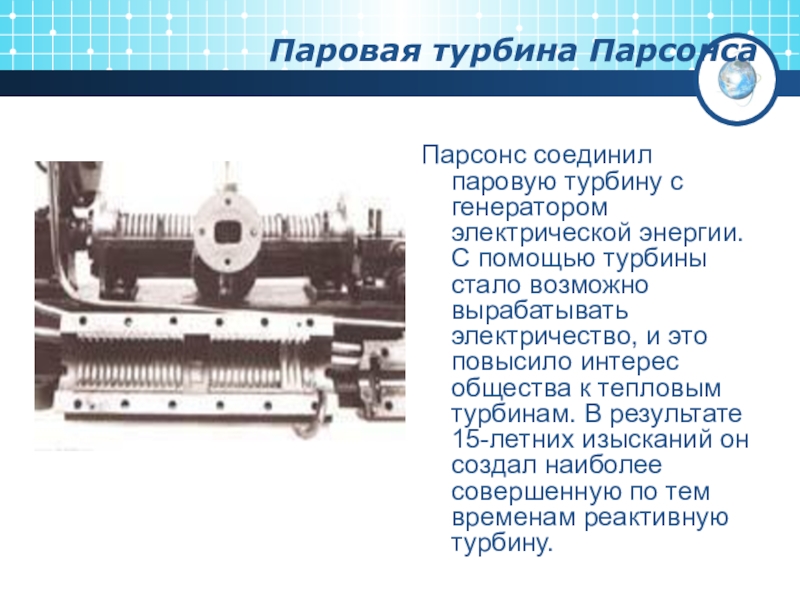

помощью турбины стало возможно вырабатывать электричество, и это повысило интерес общества к тепловым турбинам. В результате 15-летних изысканий он создал наиболее совершенную по тем временам реактивную турбину.

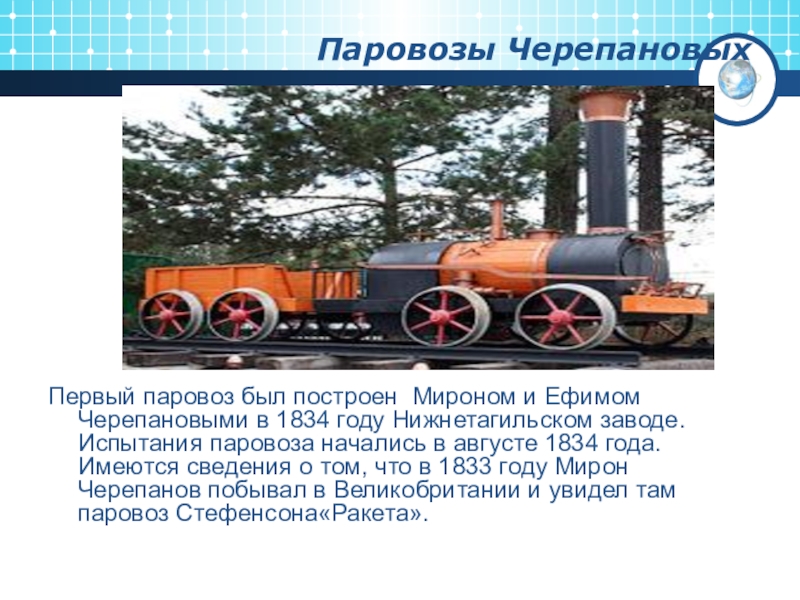

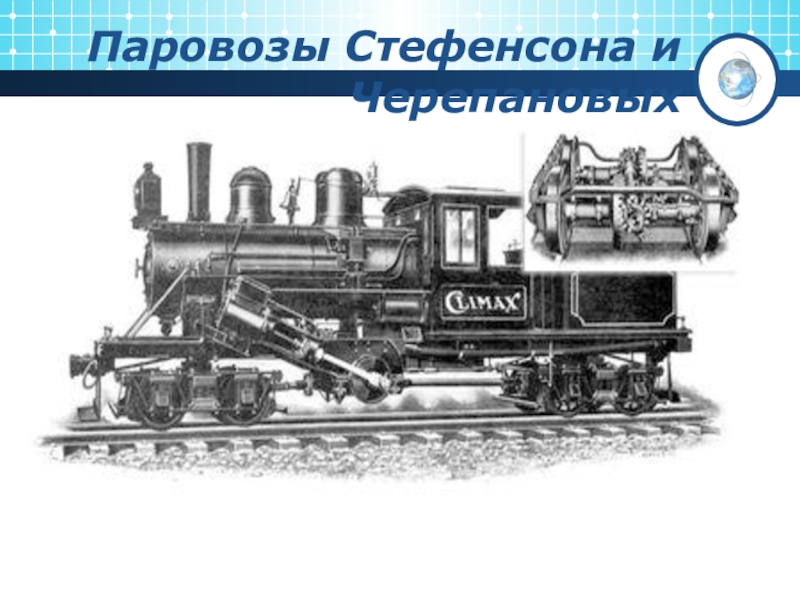

году Нижнетагильском заводе. Испытания паровоза начались в августе 1834 года. Имеются сведения о том, что в 1833 году Мирон Черепанов побывал в Великобритании и увидел там паровоз Стефенсона«Ракета».

1894 году развивало скорость около 59 км/час. С 1900 года турбины начали устанавливать на миноносцах, а после 1906 года все большие военные корабли оснащались турбинными двигателями.

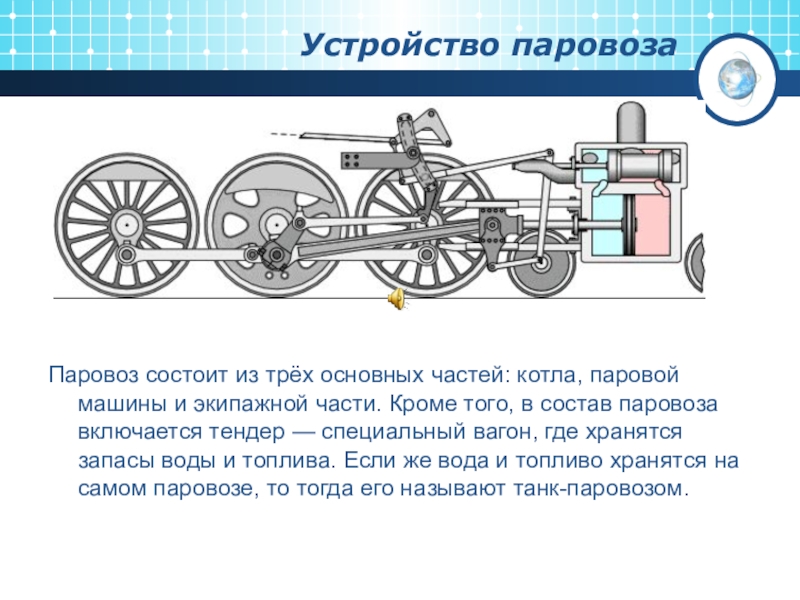

экипажной части. Кроме того, в состав паровоза включается тендер — специальный вагон, где хранятся запасы воды и топлива. Если же вода и топливо хранятся на самом паровозе, то тогда его называют танк-паровозом.

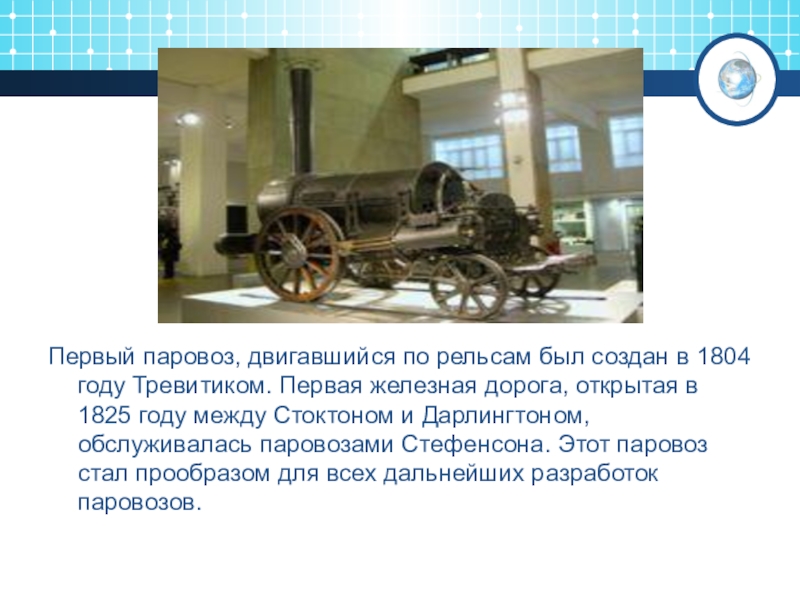

Первая железная дорога, открытая в 1825 году между Стоктоном и Дарлингтоном, обслуживалась паровозами Стефенсона. Этот паровоз стал прообразом для всех дальнейших разработок паровозов.

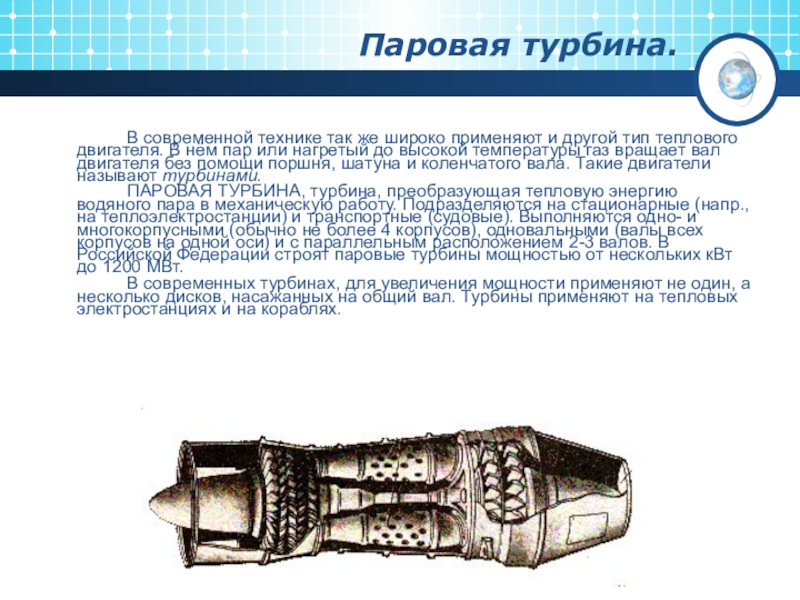

тип теплового двигателя. В нём пар или нагретый до высокой температуры газ вращает вал двигателя без помощи поршня, шатуна и коленчатого вала. Такие двигатели называют турбинами.
ПАРОВАЯ ТУРБИНА, турбина, преобразующая тепловую энергию водяного пара в механическую работу. Подразделяются на стационарные (напр., на теплоэлектростанции) и транспортные (судовые). Выполняются одно- и многокорпусными (обычно не более 4 корпусов), одновальными (валы всех корпусов на одной оси) и с параллельным расположением 2-3 валов. В Российской Федерации строят паровые турбины мощностью от нескольких кВт до 1200 МВт.
В современных турбинах, для увеличения мощности применяют не один, а несколько дисков, насажанных на общий вал. Турбины применяют на тепловых электростанциях и на кораблях.

<

<

Cтартовый

Cодержание

Закрыть

(воздух, воду). Распространены химические ракетные двигатели (разрабатывают и испытывают электрические, ядерные и другие ракетные двигатели). Простейший ракетный двигатель работает на сжатом газе. По назначению различают разгонные, тормозные, управляющие и др. Применяют на ракетах (отсюда название), самолетах и др. Основной двигатель в космонавтике.

<

<

Cтартовый

Cодержание

Закрыть

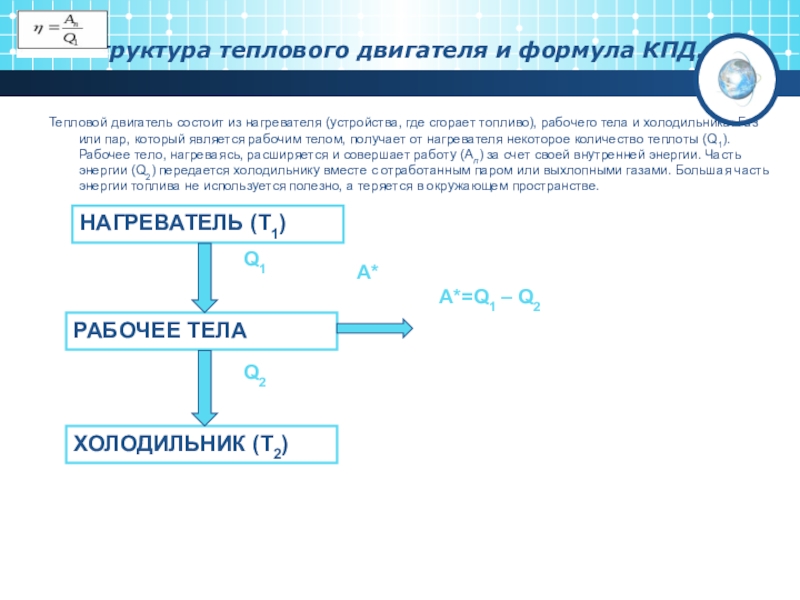

(устройства, где сгорает топливо), рабочего тела и холодильника. Газ или пар, который является рабочим телом, получает от нагревателя некоторое количество теплоты (Q1). Рабочее тело, нагреваясь, расширяется и совершает работу (Ап) за счет своей внутренней энергии. Часть энергии (Q2) передается холодильнику вместе с отработанным паром или выхлопными газами. Большая часть энергии топлива не используется полезно, а теряется в окружающем пространстве.

НАГРЕВАТЕЛЬ (Т1)

РАБОЧЕЕ ТЕЛА

ХОЛОДИЛЬНИК (Т2)

Q1

Q2

A*

A*=Q1 – Q2

25-30%
Двигатель внутреннего сгорания – 18-24%
Дизельный двигатель – 40– 44%
Реактивный двигатель – 25%

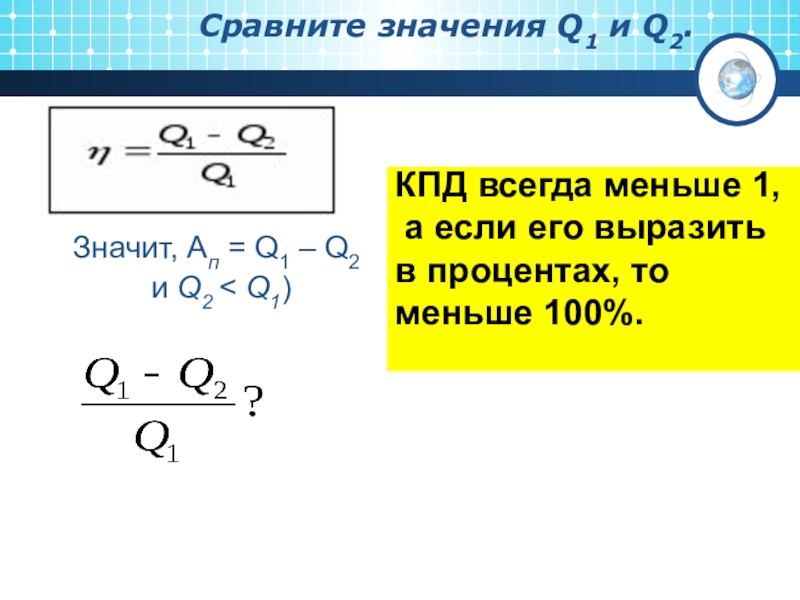

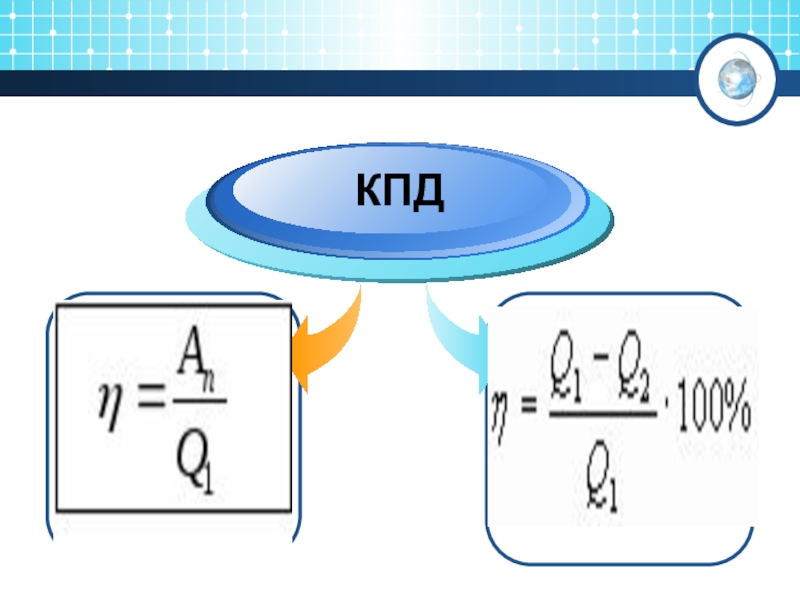

его выразить в процентах, то меньше 100%.

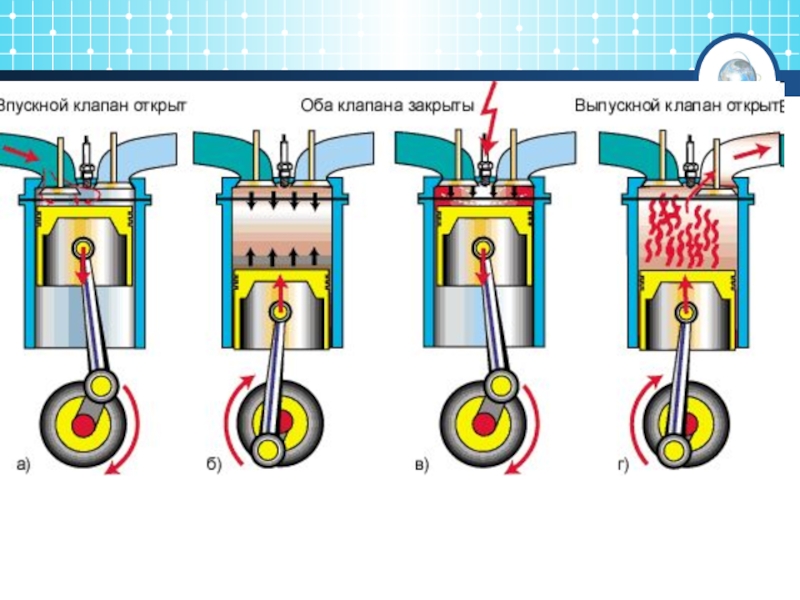

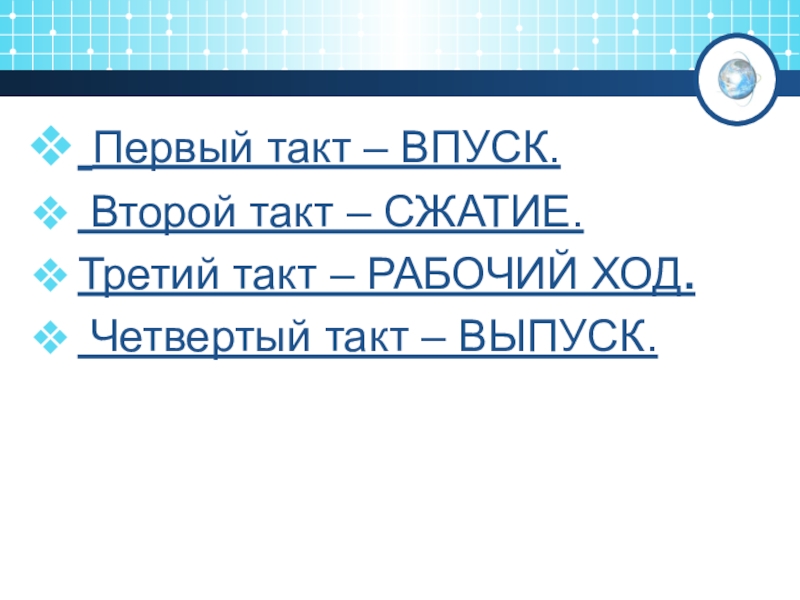

РАБОЧИЙ ХОД.
Четвертый такт – ВЫПУСК.

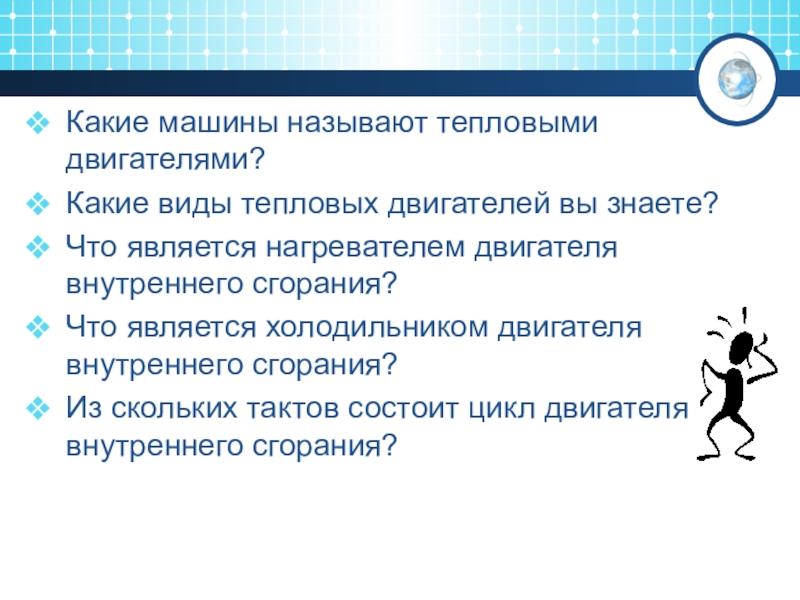

нагревателем двигателя внутреннего сгорания?
Что является холодильником двигателя внутреннего сгорания?
Из скольких тактов состоит цикл двигателя внутреннего сгорания?

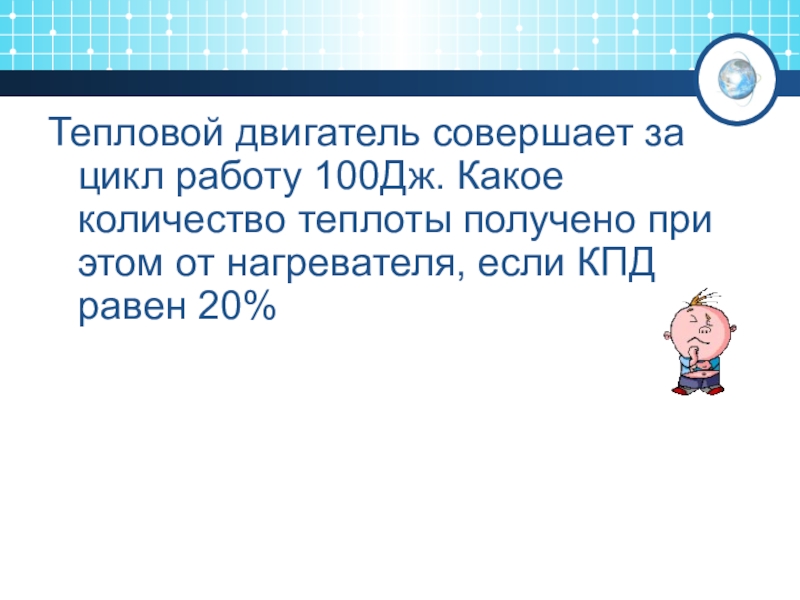

решить задачу

при этом от нагревателя, если КПД равен 20%

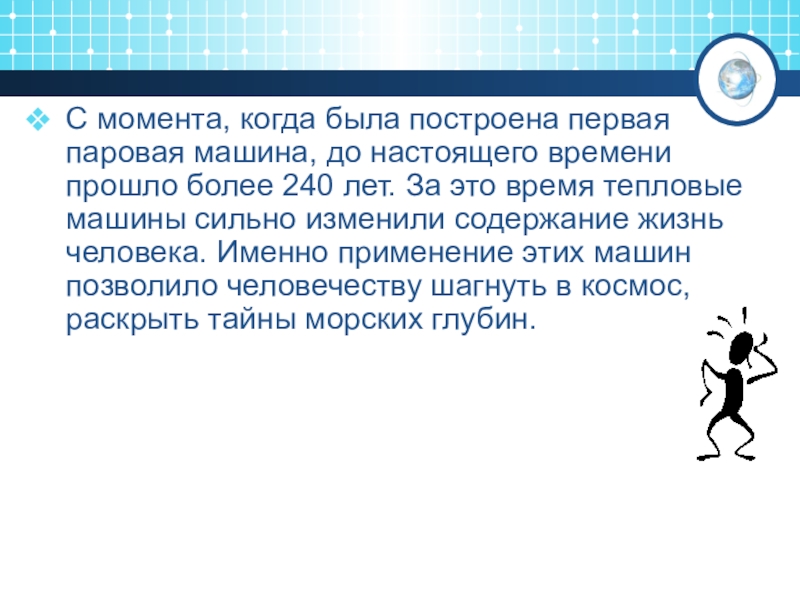

прошло более 240 лет. За это время тепловые машины сильно изменили содержание жизнь человека. Именно применение этих машин позволило человечеству шагнуть в космос, раскрыть тайны морских глубин.
