Презентация, доклад к уроку Собирающая линза, 11 класс
Содержание
- 1. Презентация к уроку Собирающая линза, 11 класс
- 2. линзы, преобразующие параллельный пучок световых лучей в сходящийся:Собирающие линзы двояковыпуклые плоско-выпуклые выпукло-вогнутые
- 3. Рассмотрим преломление лучей в плоско-выпуклой линзеРазобьем линзу
- 4. Рассмотрим преломление лучей в плоско-выпуклой линзеОR21Луч 2
- 5. Найдем расстояние до главного фокуса от центра
- 6. Найдем расстояние до главного фокуса от центра
- 7. двояковыпуклые выпукло-вогнутые Любую собирающую линзу можно рассматривать
- 8. Оптическая сила линзы - физическая величина, обратная
- 9. Для собирающих линздвояковыпуклые плоско-выпуклые выпукло-вогнутые ,так как
- 10. Основные лучи для собирающей линзы.NMM N –
- 11. Основные лучи для собирающей линзы.NMОО1О2FFFF’– фокальная плоскость
- 12. Определение направления преломленного лучаВоспользуемся вспомогательным лучом 2
- 13. Определение направления падающего луча3 2 Луч 3
- 14. ● Выяснили связь между геометрическими размерами линзы
- 15. Для проверки нажмите здесь!Повторный просмотр презентации

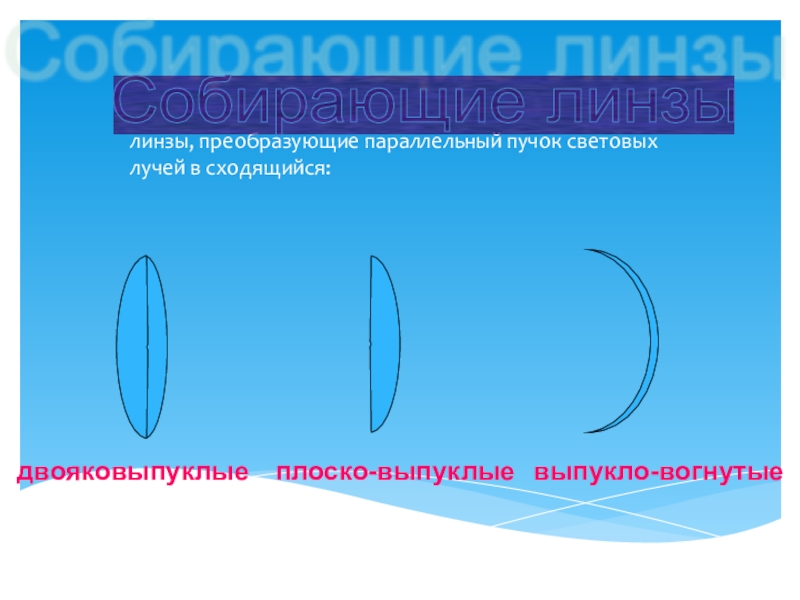

Слайд 2линзы, преобразующие параллельный пучок световых лучей в сходящийся:
Собирающие линзы
двояковыпуклые
плоско-выпуклые
выпукло-вогнутые
Слайд 3Рассмотрим преломление лучей в плоско-выпуклой линзе
Разобьем линзу на отдельные участки
каждый из
R – радиус кривизны поверхности
О
R
Луч 1 пройдет не преломившись так как будет падать перпендикулярно на плоскопараллельную пластину
1
О1
О – центр линзы
О1 – центр кривизны поверхности
О1О– главная оптическая ось
Слайд 4Рассмотрим преломление лучей в плоско-выпуклой линзе
О
R
2
1
Луч 2 падая на вторую границу
α
F
Преломляется на угол δ = α(n-1), где n относительный показатель преломления.
δ
F – главный фокус линзы – точка на главной оптической оси в которой пересекаются лучи, падающие параллельно главной оптической оси.
Преломляется
Слайд 5Найдем расстояние до главного фокуса от центра линзы
О1
R
2
1
α
F
δ
О
ОF – фокусное расстояние
α
α
δ
Угол
А
h
Рассмотрим треугольник АОО1
и треугольники АОF
АО=h – общая сторона.

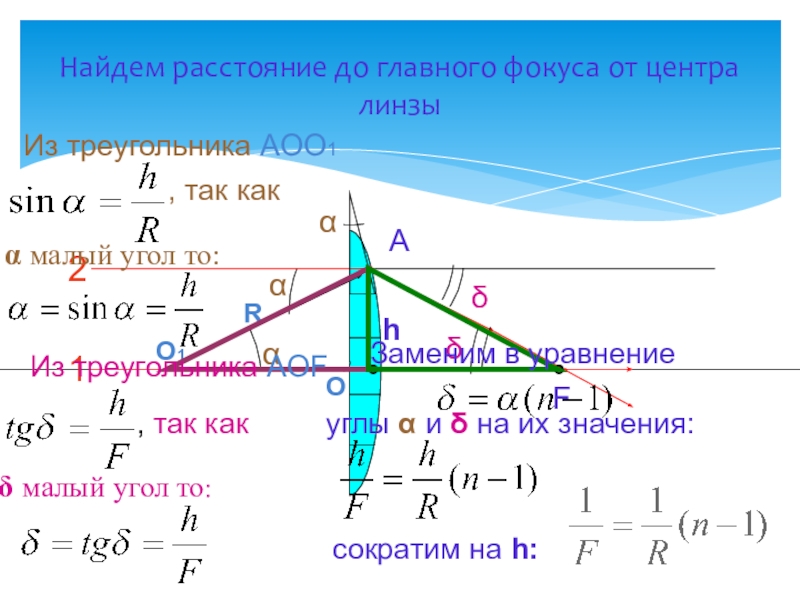

Слайд 6Найдем расстояние до главного фокуса от центра линзы
Из треугольника АОО1
, так
α малый угол то:
Из треугольника АOF
, так как
δ малый угол то:
Заменим в уравнение
углы α и δ на их значения:
сократим на h:
Слайд 7двояковыпуклые
выпукло-вогнутые
Любую собирающую линзу можно рассматривать как совокупность двух плоско-выпуклые
O2
Преломление лучей будет происходить на двух поверхностях

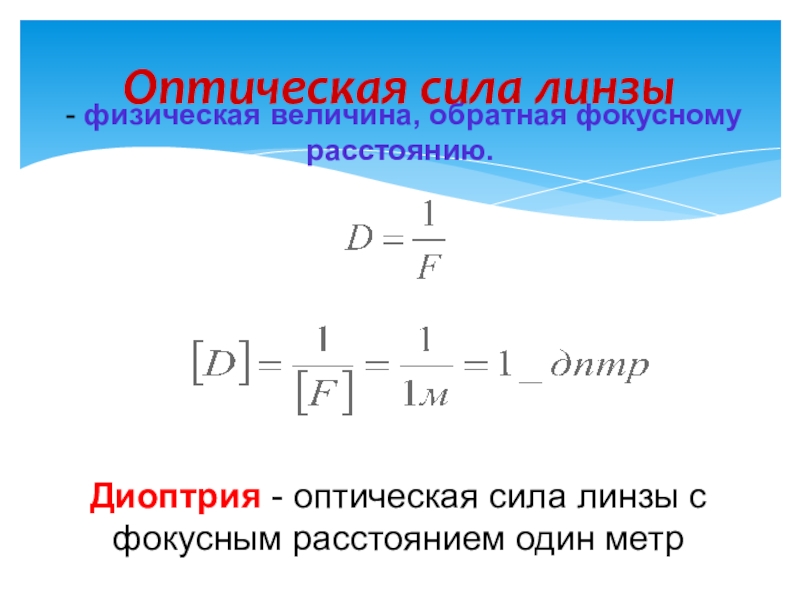

Слайд 8Оптическая сила линзы
- физическая величина, обратная фокусному расстоянию.
Диоптрия - оптическая

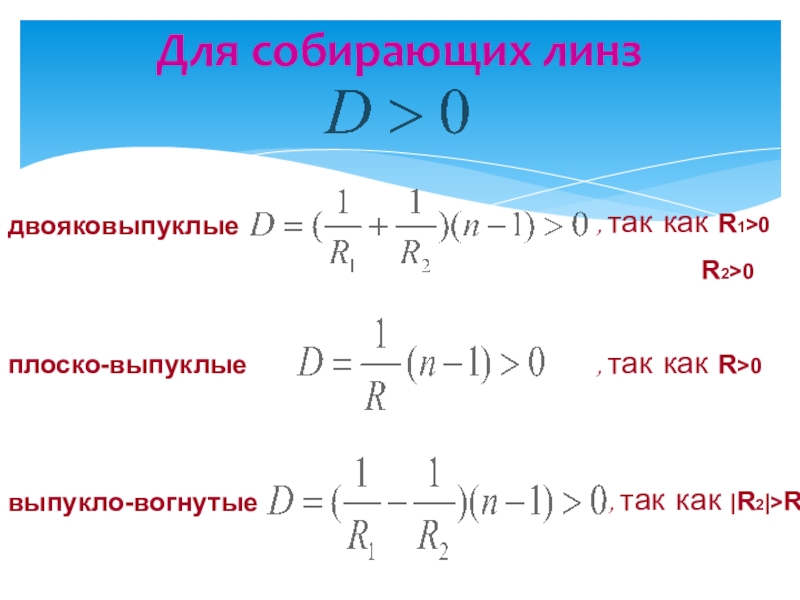

Слайд 9Для собирающих линз
двояковыпуклые
плоско-выпуклые
выпукло-вогнутые
,так как R1>0
,так как R>0
,так как |R2|>R1
Слайд 10Основные лучи для собирающей линзы.
N
M
M N – графическое обозначение собирающих линз
О
О
О1
О2
О1О2 – главная оптическая ось
F
F
F – главный фокус линзы
Луч 1 проходящий через центр линзы не преломляется
1
Луч 2 проходящий параллельно главной оптической оси преломившись пройдет через главный фокус.
2
Луч 3 проходящий через главный фокус преломившись пойдет параллельно главной оптической оси.
3

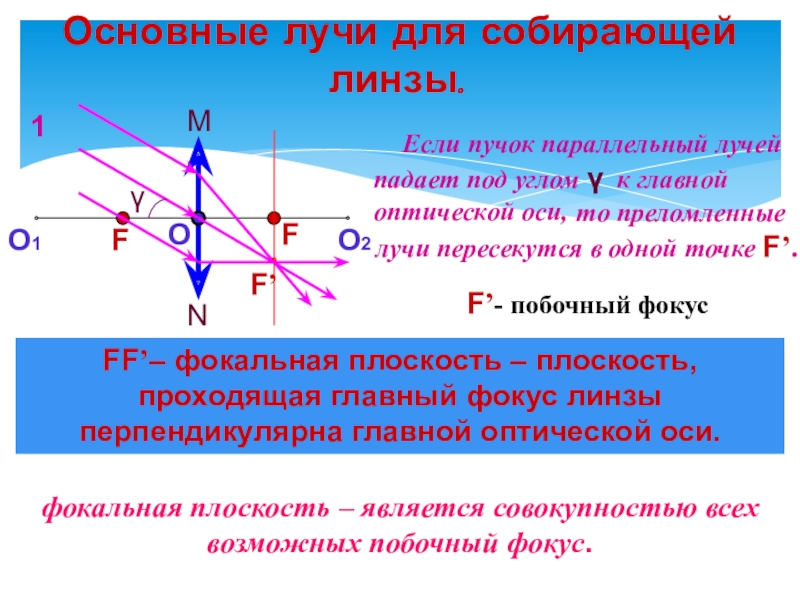

Слайд 11Основные лучи для собирающей линзы.
N
M
О
О1
О2
F
F
FF’– фокальная плоскость – плоскость, проходящая главный
Если пучок параллельный лучей падает под углом γ к главной оптической оси,
то преломленные лучи пересекутся в одной точке F’.
γ
F’
F’- побочный фокус
1
фокальная плоскость – является совокупностью всех возможных побочный фокус.

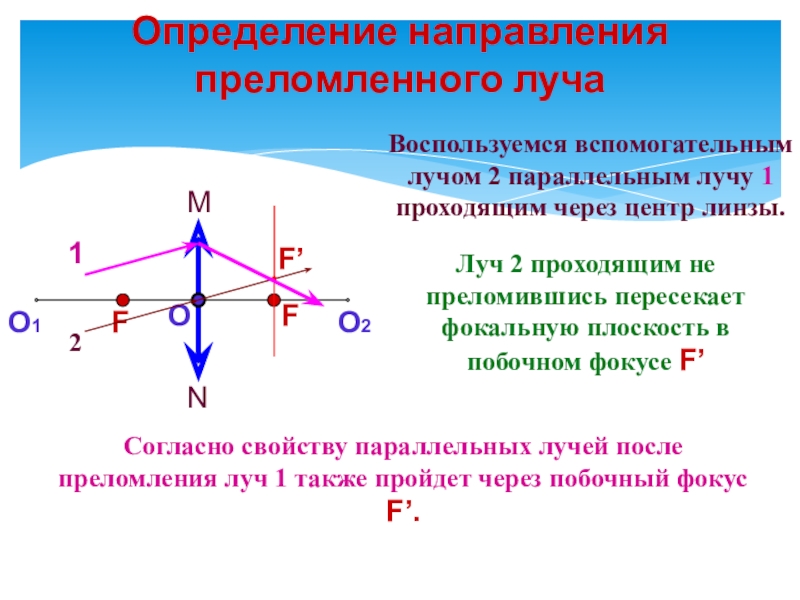

Слайд 12Определение направления преломленного луча
Воспользуемся вспомогательным лучом 2 параллельным лучу 1 проходящим
1
2
Луч 2 проходящим не преломившись пересекает фокальную плоскость в побочном фокусе F’
F’
Согласно свойству параллельных лучей после преломления луч 1 также пройдет через побочный фокус F’.

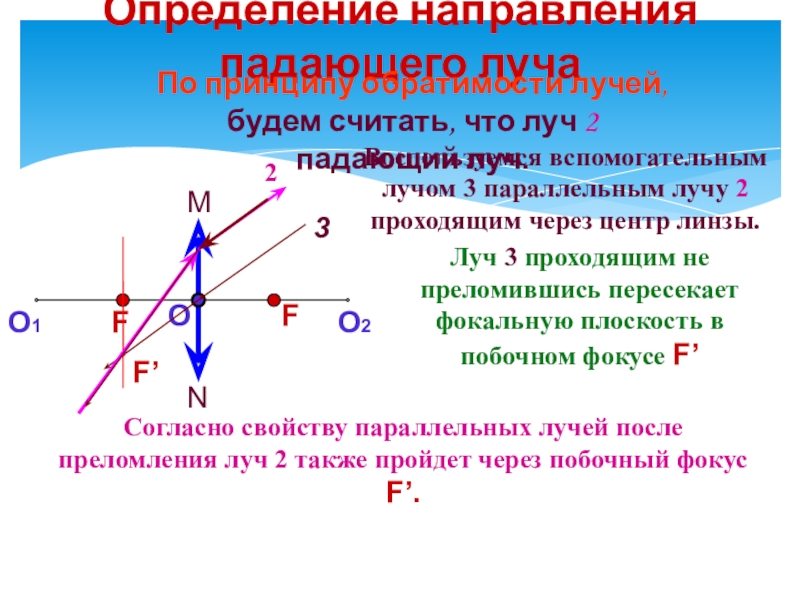

Слайд 13Определение направления падающего луча
3
2
Луч 3 проходящим не преломившись пересекает
F’
Согласно свойству параллельных лучей после преломления луч 2 также пройдет через побочный фокус F’.
По принципу обратимости лучей, будем считать, что луч 2 падающий луч.
Воспользуемся вспомогательным лучом 3 параллельным лучу 2 проходящим через центр линзы.
Слайд 14● Выяснили связь между геометрическими размерами линзы и ее физическими свойствами
● Рассмотрели ход лучей в собирающих линзах;
● Обнаружили cвязь между основными физическими величинами характеризующими собирающей линзу
Подведем итог урока:
● выяснили основные свойства замечательных лучей в собирающей линзу
